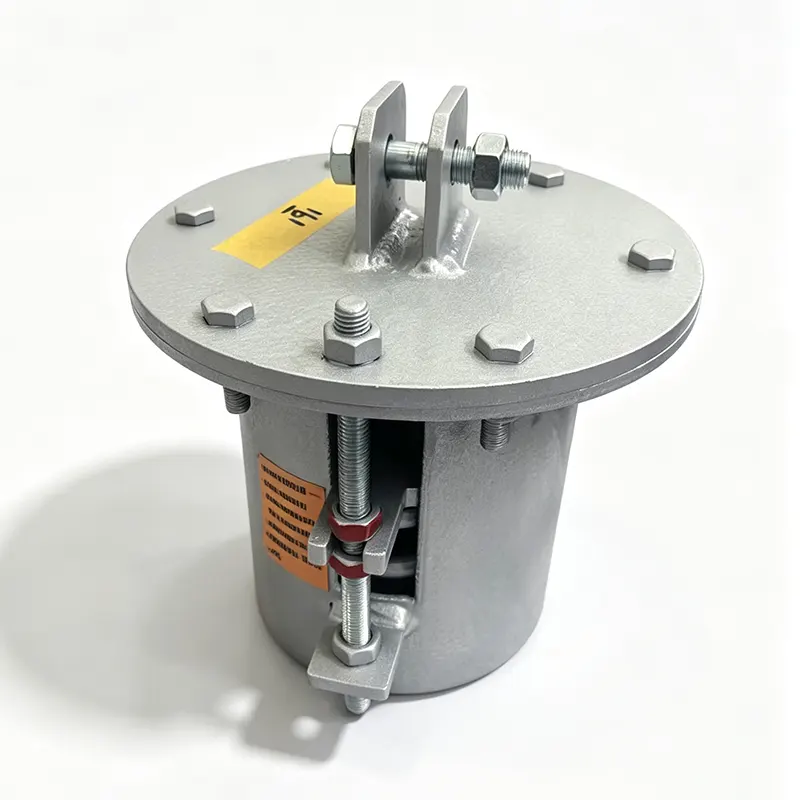

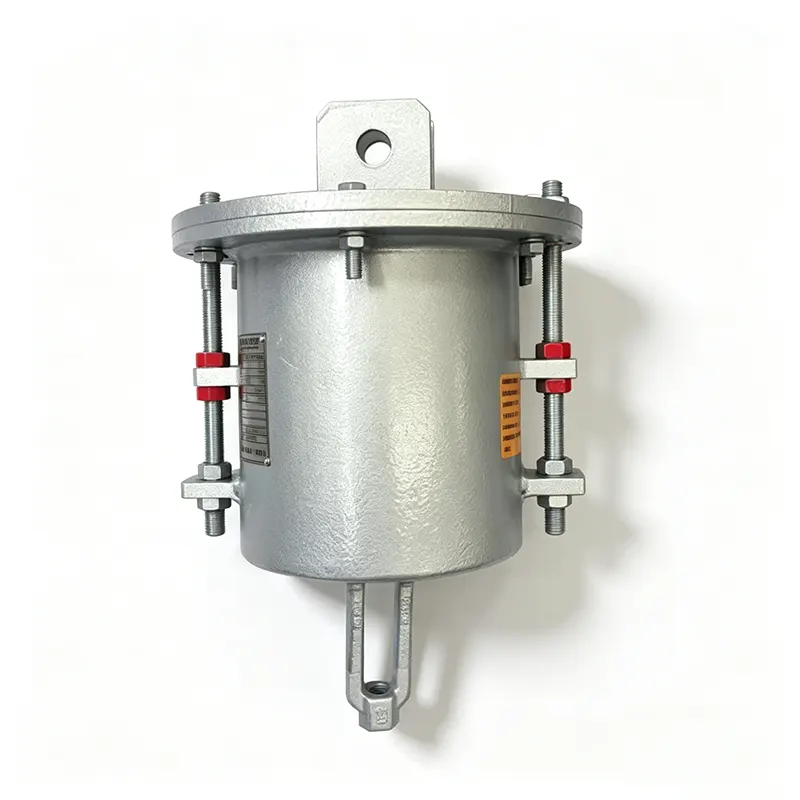

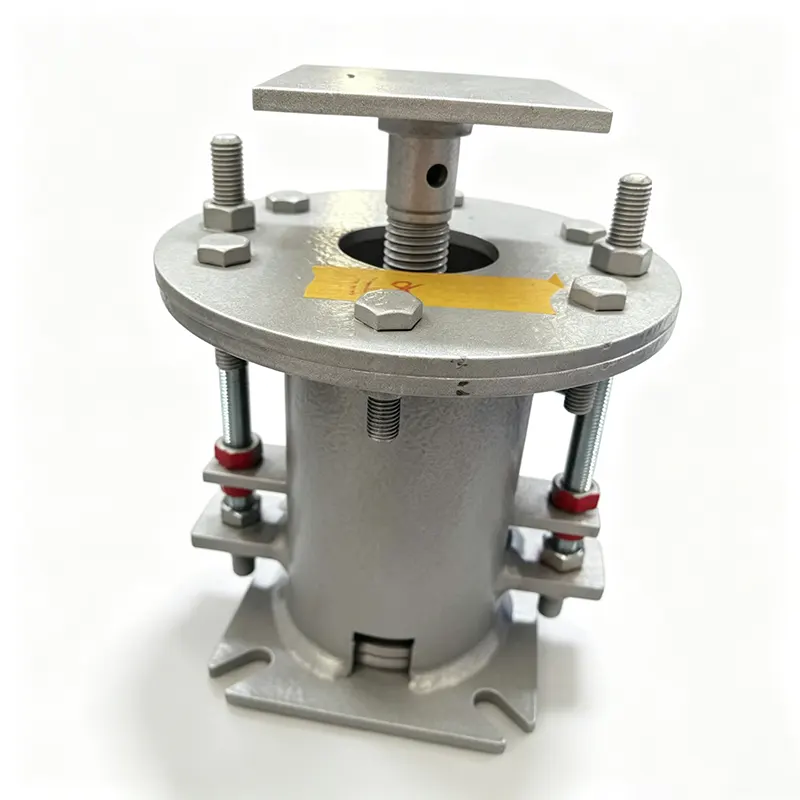

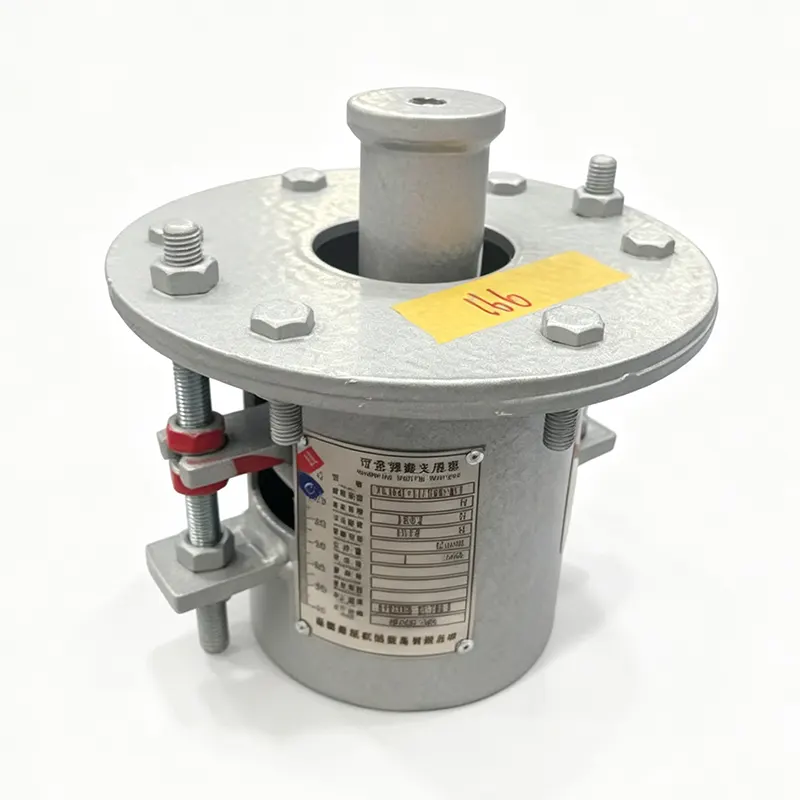

Visokotemperaturna vješalica s promjenjivom oprugom

Yangzhou Tianshun proizvodi vješalice s promjenjivim oprugama za energetski, petrokemijski i industrijski sektor u tvornici od 35.000 m² u Jiangsuu, Kina. Naše visokotemperaturne varijante napravljene su da podnose temperature površine cijevi znatno iznad temperature okoline, a istovremeno održavaju predvidljive performanse opterećenja. Četrnaest godina predanog iskustva u podršci cijevi i sustav kvalitete certificiran prema ISO 9001:2015 podupire svaku jedinicu koju isporučujemo u više od 45 zemalja.

Ova slika prikazuje krivulju performansi pomaka opterećenja promjenjivog opružnog nosača/vješalice, uključujući ključne parametre opterećenja i pomaka za provjeru točnosti nosivosti proizvoda i radne pouzdanosti.

Svaka jedinica podliježe kalibraciji opterećenja i testiranju performansi prije otpreme. Odstupanje podešenog opterećenja kontrolira se unutar ±5%, u skladu s međunarodnim standardom ANSI/MSS‑SP‑58‑2018 kao i NB/T47039‑2013.

Proizvodi ispunjavaju tehničke zahtjeve za energetske, petro‑kemijske i druge industrijske cjevovodne sustave. Prema MSS-SP-58-2018, najveća dopuštena varijabilnost opterećenja za varijabilne opružne jedinice ne smije premašiti 25% radnog vrućeg opterećenja unutar punog radnog hoda.

Gdje odgovara vješalica s promjenjivom oprugom

Ne zahtijeva svaki dio cijevi stalno opterećenje. Kada je toplinski pomak ograničen, vješalica s varijabilnom oprugom nudi pouzdano i ekonomično rješenje. Kako se cijev okomito širi ili skuplja, sila potpore mijenja se unutar poznatog i kontroliranog raspona. Opruga je dimenzionirana tako da ova varijacija opterećenja ostane unutar granica postavljenih analizom naprezanja cijevi, sprječavajući preopterećenje spojene opreme dok cijev održava pravilno poduprtu od hladne do vruće.

Za rad na visokim temperaturama, dizajn ide dalje od standardnih opružnih zavojnica. Povišene temperature cijevi mogu zračiti ili provoditi toplinu u sklop vješalice, omekšavajući obični opružni čelik i pomičući kalibrirano opterećenje. Visokotemperaturne varijabilne opružne vješalice rješavaju to s odabirom materijala i površinskom zaštitom koja čuva specificiranu brzinu opruge i raspon opterećenja u cijelom radnom opsegu.

Što dizajn za visoke temperature čini pouzdanim

Opružni materijali namijenjeni za povišene temperature

Standardne opruge gube snagu i popuštaju kada temperature rastu. Odabiremo materijale zavojnice koji odgovaraju stvarnoj izloženosti. Za umjereno povišene uvjete do 150 °C, 50CrVA ili 60Si2Mn zadržavaju stabilna mehanička svojstva. Kada temperature dosegnu 300 °C ili više, specificiraju se legure na bazi nikla kao što je Inconel X-750. Svaka obrada materijala dolazi s punim certifikatima mlina i zapisima o sljedivosti, koji potvrđuju da sastav i toplinska obrada odgovaraju potrebnoj ocjeni.

Varijacije opterećenja unutar granica projekta

Vješalica s varijabilnom oprugom proizvodi različitu silu u hladnom položaju, vrućem radnom položaju i svakoj međutočki. Naši projektantski inženjeri rade s dopuštenom varijacijom opterećenja iz klijentovog izvješća o naprezanju cijevi i odabiru oprugu koja ograničava odstupanje, obično na 15% ili 25% radnog opterećenja, iako se mogu zadovoljiti stroža ograničenja kada je potrebno. Svaka jedinica je postavljena i testirana na kalibriranom stolu kako bi se potvrdilo da je opterećenje na hladnoj i vrućoj poziciji unutar navedenog raspona.

Zaštita hardvera od korozije i topline

Kućište i strukturne komponente standardno su obrađene vrućim pocinčavanjem ili visokotemperaturnom epoksidnom bojom. Za posebno agresivno ili cikličko izlaganje toplini nudimo dodatne premaze toplinske barijere ili izrađujemo kućište od nehrđajućeg čelika. Ove mjere sprječavaju stvaranje kamenca, hrđu i površinsku degradaciju koja bi mogla ometati kretanje opruge tijekom godina rada.

Podešavanje na licu mjesta bez skidanja vješalice

Vijak za podešavanje opterećenja i brojčanik, označen u koracima od 2%, omogućuju timu na gradilištu fino podešavanje instaliranog opterećenja do ±10% do ±20%, ovisno o modelu. Ova mogućnost podešavanja na terenu je korisna kada se postavljeno stanje neznatno razlikuje od projektnog crteža ili kada se trasa cijevi mijenja tijekom izgradnje.

Putna zaustavljanja i vidljiva vaga

Svaka vješalica uključuje gornje i donje graničnike hoda radi zaštite od pretjeranog udara. Jasno vidljiva putna ljestvica omogućuje osoblju za instalaciju i održavanje da potvrdi trenutni položaj na prvi pogled. Prednamješteni hladni položaj zaključan je uklonjivim graničnicima hoda, što omogućuje nastavak hidrostatičkog ispitivanja i kemijskog čišćenja bez otklanjanja opruge.

Tehnički pregled

Prilagođena putovanja, nazivne nosivosti i materijali za visoke temperature obrađuju se kao dio naše redovite opskrbe. Kada dobijemo upit, vršimo konverziju između međunarodnih standarda i potvrđujemo tehničku kompatibilnost prije proizvodnje.

Kontrola kvalitete i dokumentacija

Naš sustav kvalitete s certifikatom ISO 9001 upravlja svakim korakom, od inspekcije ulazne opružne žice do konačnog ispitivanja opterećenja. Svaka visokotemperaturna vješalica s varijabilnom oprugom unaprijed je postavljena na hladno opterećenje i hod prema klijentu na našem ispitnom stolu. Bilježimo opterećenja na hladnim, srednjim i vrućim pozicijama i potvrđujemo da je varijacija unutar tolerancije. Ti se zapisi čuvaju za puni paket sljedivosti i mogu se isporučiti s pošiljkom.

Certifikati materijala za opružne zavojnice, konstrukcijski čelik i zaštitne premaze sljedivi su do topline ili šarže. Kada projekti zahtijevaju usklađenost s ASME, EN ili drugim međunarodnim kodovima za cjevovode, osiguravamo pakete dokumentacije potrebne za odobrenje.

Tamo gdje se primjenjuju visokotemperaturne vješalice s promjenjivom oprugom

Ove vješalice podržavaju srednje do visokotemperaturne sustave cjevovoda gdje je vertikalni pomak prisutan, ali nije ekstreman. Tipične instalacije uključuju pomoćne vodove pare, cijevi za napojnu vodu kotlova, ulazne i izlazne vodove ekonomajzera, krugove vrućeg ulja u rafinerijama i kemijskim postrojenjima, srednjetlačnu distribuciju pare u industrijskim postrojenjima i kanale za zrak visoke temperature. U svakom slučaju, vješalica se prilagođava okomitom pomicanju dok zadržava naprezanje cijevi unutar projektiranih granica, bez troškova i omotnice stalnog opterećenja.

Često postavljana pitanja

Kako mogu izabrati između vješalice s promjenjivom oprugom i vješalice s konstantnom oprugom?

Odluka se svodi na dopuštenu varijaciju opterećenja. Ako vaše izvješće o naprezanju cijevi dopušta promjenu opterećenja između hladnog i vrućeg položaja, vješalica s varijabilnom oprugom pruža pouzdanu potporu po nižoj cijeni. Gdje cijev ne može prihvatiti nikakvu značajnu varijaciju, potreban je stalni opružni nosač. Naš inženjerski tim može pregledati vaše podatke o utovaru i putovanju i preporučiti odgovarajuću vrstu.

Koja je maksimalna radna temperatura za visokotemperaturnu vješalicu s promjenjivom oprugom?

Sa standardnim legiranim opružnim čelikom kao što je 50CrVA, vješalica može pouzdano raditi u okruženjima u kojima sama zavojnica opruge doseže približno 150 °C do 200 °C. Za opružne temperature do 350 °C prelazimo na legure na bazi nikla kao što je Inconel X-750. Ne morate sami odrediti leguru; podijelite očekivanu proljetnu temperaturu izloženosti i naši inženjeri će odabrati ispravan materijal.

Može li Tianshun izraditi vješalice s promjenjivim oprugama za vrlo velika ili vrlo mala opterećenja?

Naš standardni raspon pokriva 0,5 kN do 250 kN. Opterećenja izvan ovog opsega tretiraju se kao prilagođeni inženjering. Mali nosači vodova instrumenata i teški nosači uspona za glavne parovode proizvedeni su i testirani u našem pogonu.

Koje opcije premaza postoje za visoke temperature ili korozivne atmosfere?

Osim vrućeg cinčanja i visokotemperaturnog epoksida, možemo primijeniti toplinski stvrdnjavajuće premaze na bazi silikona, halar ili izraditi kućište od nehrđajućeg čelika. Ako je vaša lokacija obalna, pučinska ili kemijski agresivna, navedite to tijekom upita i preporučit ćemo vam odgovarajući zaštitni sustav.

Dolaze li uz vješalice s promjenjivim oprugama upute za montažu?

Da. Svaka vješalica isporučuje se s kratkim vodičem za montažu koji pokriva podizanje, prethodno postavljeno uklanjanje graničnika i provjeru opterećenja. Također pružamo detaljne upute za puštanje u rad kako bi tim gradilišta mogao potvrditi ispravan rad prije primopredaje.

Koje je uobičajeno vrijeme isporuke za standardnu ​​visokotemperaturnu vješalicu s promjenjivom oprugom?

Standardni modeli s uobičajenim opružnim materijalima mogu se proizvesti, unaprijed postaviti i testirati u roku od četiri do šest tjedana. Prilagođene legure i veći kapaciteti opterećenja mogu produljiti ovo, a mi potvrđujemo raspored u trenutku ponude.

Rad s Tianshunom

Kada nas kontaktirate u vezi visokotemperaturne vješalice s varijabilnom oprugom, posvećeni voditelj računa s inženjerskim znanjem o potpori cijevi rješava vaš upit. Pregledavamo vaše radne uvjete, uključujući temperaturu, putovanje, opterećenje i primjenjivu šifru dizajna, te vraćamo tehničku preporuku u roku od 24 sata. Opružni materijali po narudžbi, nestandardna putovanja, specifični završni spojevi i dokumentacija specifična za projekt tretiraju se kao uobičajeni poslovi, a ne kao posebne iznimke.

Nakon isporuke ostajemo dostupni za instalacijsku podršku i upute za održavanje. Više od 70% našeg poslovanja dolazi od ponovljenih narudžbi, što smatramo najjačom potvrdom performansi naših proizvoda tijekom tisuća toplinskih ciklusa.

Yangzhou Tianshun Pipeline Technology Co., Ltd.

Objekt od 35.000 m², Jiangsu, Kina – izvoz u više od 45 zemalja.

Visokotemperaturne varijabilne opružne vješalice koje drže potporu pouzdanom čak i kada je cijev vruća.
