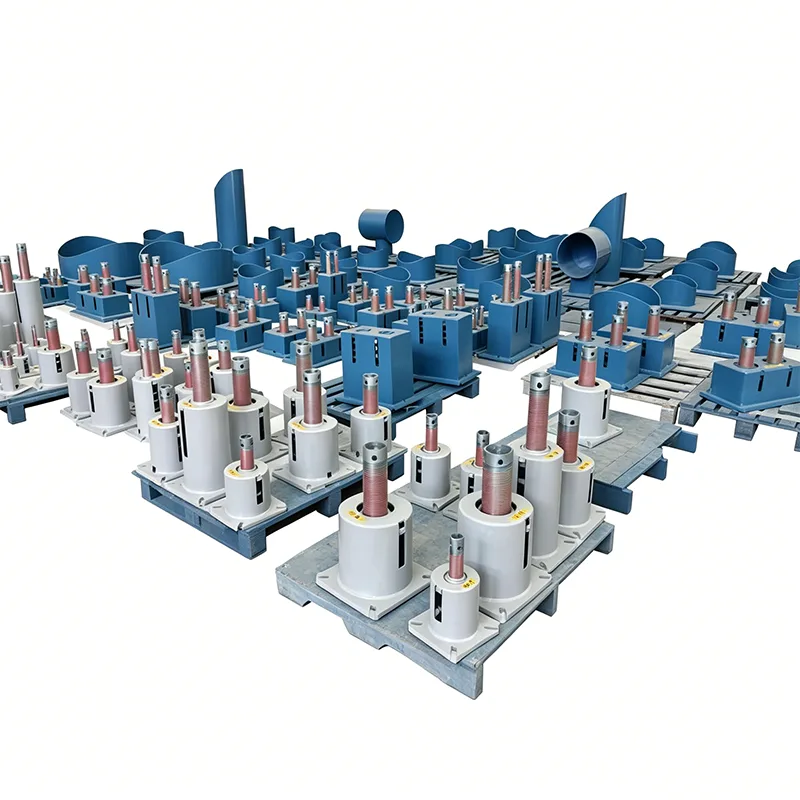

Većina ljudi ih naziva opružnim vješalicama, neki ih nazivaju opružnim nosačima, a na terenu ćete čuti i jedno i drugo. Mi u Tianshunu ne opterećujemo se imenom — ono što je bitno jest da kada cijev treba visjeti na konstrukcijskoj gredi i dalje se slobodno kretati s toplinskim ciklusima, sklop radi. Gradimo ih za elektrane, rafinerijske nosače cijevi i proizvodne linije već 14 godina, a naše opružne vješalice trenutno drže cijevi u više od 45 zemalja.
Ova slika prikazuje krivulju performansi pomaka opterećenja promjenjivog opružnog nosača/vješalice, uključujući ključne parametre opterećenja i pomaka za provjeru točnosti nosivosti proizvoda i radne pouzdanosti.
Svaka jedinica podliježe kalibraciji opterećenja i testiranju performansi prije otpreme. Odstupanje podešenog opterećenja kontrolira se unutar ±5%, u skladu s međunarodnim standardom ANSI/MSS‑SP‑58‑2018 kao i NB/T47039‑2013.
Proizvodi ispunjavaju tehničke zahtjeve za energetske, petro‑kemijske i druge industrijske cjevovodne sustave. Prema MSS-SP-58-2018, najveća dopuštena varijabilnost opterećenja za varijabilne opružne jedinice ne smije premašiti 25% radnog vrućeg opterećenja unutar punog radnog hoda.

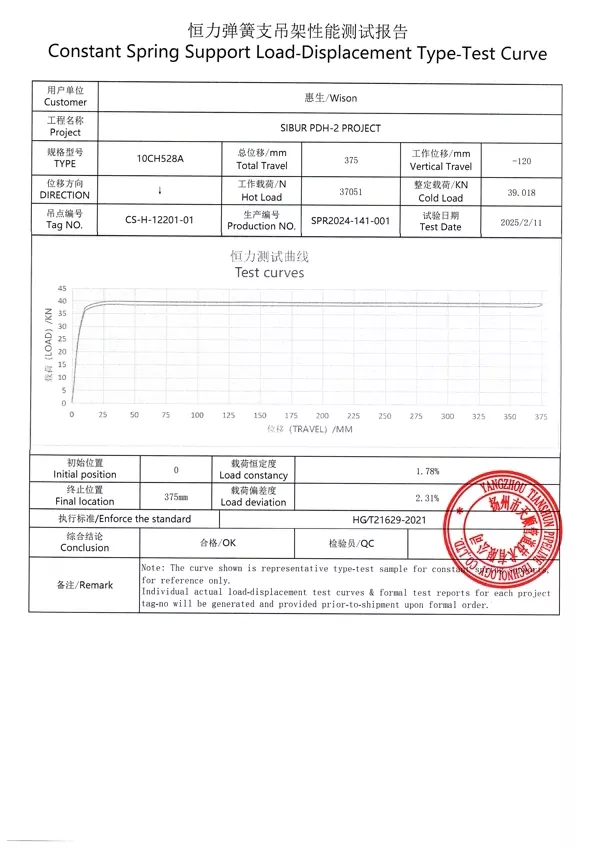

Krivulja opterećenje-pomak dobivena tipskim ispitivanjem stalnog opružnog nosača/vješalice. Horizontalna os označava pomak dok vertikalna os predstavlja opterećenje. Krivulja ostaje približno vodoravna preko punog radnog hoda, pokazujući da potporna sila ostaje u biti konstantna kada se cijev savija zbog toplinskog širenja i skupljanja.
Ovim tipskim ispitivanjem provjerava se postojanost opterećenja, stabilnost punog hoda i radna pouzdanost konstantnih opružnih jedinica. Sve proizvodne jedinice podliježu kalibraciji opterećenja prije otpreme, s odstupanjem opterećenja kontroliranim unutar ±6% u skladu s ANSI/MSS‑SP‑58‑2018 i NB/T47038‑2013.
Ovi proizvodi su primjenjivi na industrijske cjevovodne sustave s velikim toplinskim pomakom, uključujući glavne cjevovode pare i druge visokotemperaturne i visokotlačne cjevovode.

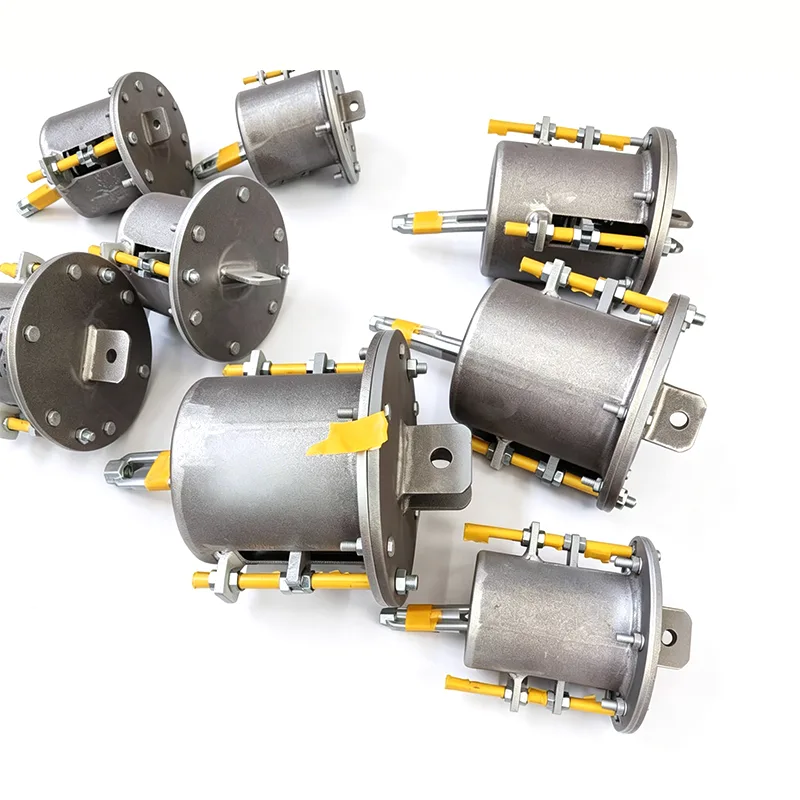

Opružna vješalica radi dvije stvari odjednom: nosi punu težinu cijevi odozgo i putuje s cijevi dok se širi ili skuplja. Za razliku od krute šipke za vješalicu, koja samo visi, vješalica s oprugom ostaje uključena kroz cijeli raspon pokreta. Ovo je posebno važno na dugim ravnim stazama uzdignute cijevi gdje se toplinski rast može brzo povećati. Za vodove gdje opterećenje mora ostati gotovo konstantno bez obzira na to koliko se daleko pomiče cijev, mnogi projekti kombiniraju ih sstalni opružni osloncina istom stalku. Za manje kritične linije, standardvarijabilni nosači oprugačesto obavljaju posao — isti stil kućišta vješalice s oprugom, samo drugačiji unutarnji raspored opruga.

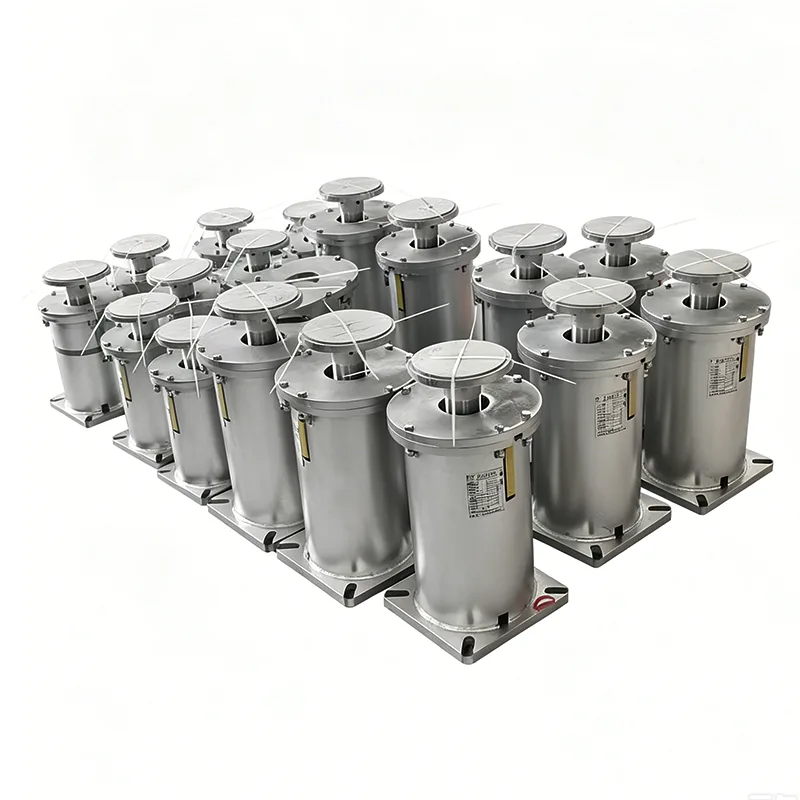

| Tablica specifikacija varijabilne opružne vješalice | Primjer |
|---|---|
| Vrsta/konfiguracija vješalice | Vrsta A, B, C, D, E, F, G |
| Veličina opruge / br. | br. 0 - br. 22 |
| Travel Range | 30 mm, 60 mm, 90 mm, 120 mm, 180 mm |
| Radno opterećenje | 0,2 kN - 400 kN |
| Instalirano opterećenje (hladno opterećenje) | kN / kgf |
| Radno opterećenje (vruće opterećenje) | kN / kgf |
| Smjer kretanja | Gore/dolje |
| Varijabilnost (%) | ≤ 25% (standardno) |
| Površinska obrada | Vruće pocinčano/lakirano |
| Materijal kućišta | Ugljični čelik (Q235/Q355) |
| Tablica specifikacija vješalice sa stalnom oprugom | Primjer |
|---|---|
| Model / serija | PH, LH, CA, CS, TH |
| Kapacitet opterećenja (radni) | 0,1 kN - 500 kN |
| Ukupno putovanje | 50 mm, 100 mm, 200 mm, 400 mm |
| Pravo putovanje | Do 600 mm |
| Odstupanje opterećenja (tolerancija) | ±5% (standardno) / ±3% (visoka prec.) |
| Položaj ugradnje | Horizontalno / Vertikalno |
| Završetak kućišta | Vruće pocinčano / epoksi |
| Radna temp. | -20°C do +80°C (ambijentalna) |
| Materijal zavojnice opruge | 60Si2Mn / 50CrVA |
| Raspon podešavanja opterećenja | ±10% (podešavanje polja) |
Opružna vješalica ne radi sama. Na tipičnom stalku za cijevi vidjet ćete opružne vješalice koje rade uz krute nosače cijevi i papuče za cijevi koje podnose težinu na nižim visinama. Na visokotemperaturnim mjestima spajanja ili u blizini priključaka opreme često se navode vješalice jer oslobađaju prostor na podu i daju cijevi prostor za kretanje u više smjerova. Kada je linija hladna ili ohlađena, uparivanje vješalice s predizoliranim nosačima cijevi na mjestu stezanja sprječava zaleđivanje i održava izolacijski sustav netaknutim. Mnoge projektne specifikacije također se odnose na cijeli sklop jednostavno kao dio paketa opružnih nosača — razlika je zapravo samo u gornjoj ugradnji naspram donjoj.

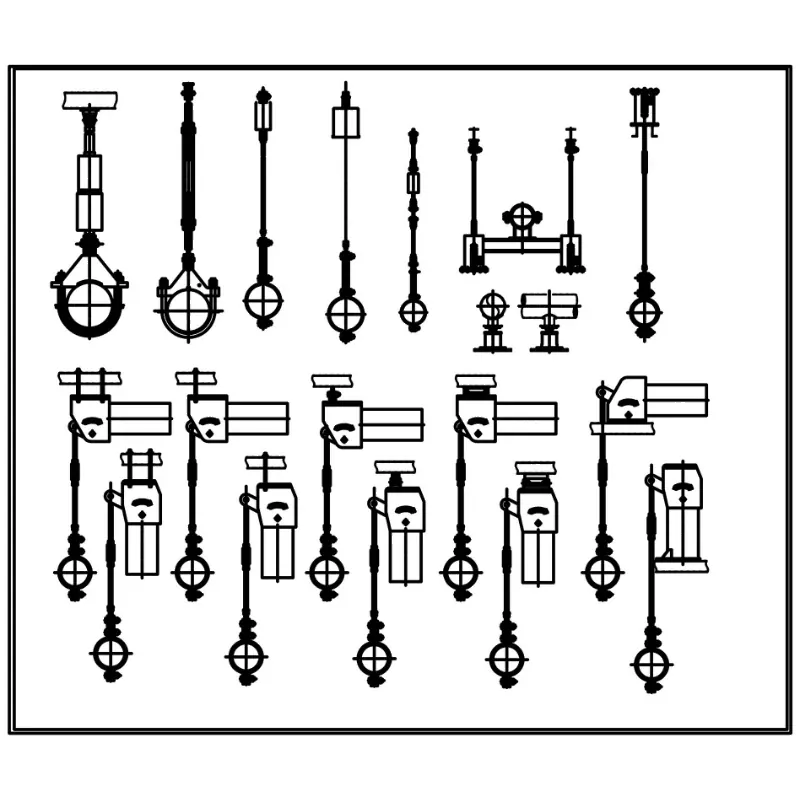

Vješalica s oprugom nije samo opruga u limenci. To je skupština. Evo što obično koristimo:
| Dio | Mogućnosti materijala | Bilješke |
|---|---|---|
| Opružni element | Opružni čelik 60Si2MnA / 50CrVA | Peenirano, prethodno postavljeno, testirano opterećenjem |
| Kućište / kućište | Q235B ugljični čelik ili SS304 | Lakirano ili vruće pocinčano |
| Gornji priključak (ušna matica / spojnica) | 45# kovani čelik, F304 nehrđajući | Odgovara veličini šipke |
| Vješalica i stezač | Čelik 45#, 304 ili 316 | Navoj pune dužine, pocinčan ili gol |
| Donji priključak / obujmica cijevi | Ugljični čelik A105, SS304 | Stezaljka s dva ili tri vijka, obložena ako je izolirana |
| Indikator / ljestvica putovanja | Aluminij ili nehrđajući | Laserski urezan, zakovicama pričvršćen za kućište |
Svaka serija materijala ima izvješća o ispitivanju mlina, a mi ih pratimo do toplinskog broja. Ako vaše specifikacije zahtijevaju certifikat 3.2 (EN 10204), mi to pokrivamo.
Proizvodimo opružne vješalice koje zadovoljavaju:
ANSI/MSS SP-58 — Cijevni nosači i vješalice
ASME B31.3 — Procesni cjevovodi
GB/T 17116
DIN, JIS ili specifikacije specifične za projekt kada je potrebno
Naša tvornica radi prema ISO 9001:2015, što znači dokumentirane postupke u svakom koraku, od ulaznih sirovina do konačnog testiranja opterećenja.
P1: Kada bih koristio vješalicu s oprugom umjesto nosača opruge montiranog na postolje?
Kad cijev ide na visini i ispod nema čelične platforme za sjedenje. Stalci za cijevi, nadzemni vodovi i cjevovodi za kotlovnice klasični su slučajevi. Vješalice se pričvršćuju na gornji čelik i spuštaju se na cijev. Radi se o tome gdje je vaša točka oslonca, a ne o opružnom mehanizmu.
P2: Mogu li dobiti isti raspon opterećenja u vješalici kao u osnovnoj opruzi?
Općenito, da. Naše vješalice s promjenjivom oprugom pokrivaju nekoliko stotina kilograma do 20+ tona po vješalici. Stalne opružne vješalice idu više. Ako trebate nešto jako teško — recimo 40 tona na jednoj šipki — možemo to sagraditi, ali ima smisla prvo razgovarati s nama kako bismo mogli pogledati mogućnosti raspodjele tereta.
P3: Kako testirate opružne vješalice?
Postavljamo oprugu na specificirano opterećenje, provodimo je kroz njen puni hod i provjeravamo da sila ostaje unutar tolerancije. Za vješalice sa stalnom oprugom iscrtavamo krivulju opterećenja i otklona i potvrđujemo da je ravna unutar projektirane granice. Putne vage su provjerene, a svi spojevi su pregledani u pogledu kvalitete navoja i cjelovitosti zavara.
P4: Koje je vaše standardno vrijeme isporuke?
Za standardne sklopove vješalica s uobičajenim rasponima opterećenja, 20–25 dana. Ako trebate 304 nehrđajući hardver, posebne premaze ili nestandardna putovanja, izračunajte 30-40 dana. Veliki projektni paketi dobivaju poseban raspored proizvodnje, a mi ćemo vam dati čvrstu obvezu isporuke s ponudom.
P5: Kako se šalju?
Sklopovi vješalica raščlanjeni su na dijelove kojima se može upravljati - kućište opruge, set šipki i stezaljka - pakirani zajedno u drvene sanduke s vodootpornom oblogom. Svaki je sanduk označen brojem oznake za vješalicu tako da ih osoblje gradilišta može odmah usporediti s crtežom nosača cijevi.
Mnogi kupci misle da opružne vješalice dolaze samo kao standardne stavke u katalogu. Tako ne radimo. Većina opružnih vješalica koje šaljemo imaju barem jedan prilagođeni detalj, bilo da je to:
Produženi hod za prilagođavanje velikim seizmičkim pomacima
Prilagođene duljine šipki za određene razmake iznad glave
Konstrukcija od nehrđajućeg čelika za obalna ili korozivna okruženja
Opružni materijal za visoke temperature za vodove koji rade iznad 400°C
Posebni sustavi boja — epoksi, temeljni premaz bogat cinkom ili brodski premaz
Ne morate pričvrstiti svoju lulu na našu vješalicu. Napravit ćemo vješalicu za vašu lulu.
Neke praktične točke koje vrijedi znati ako pišete specifikaciju nosača cijevi:
Na dugim ravnim stazama nemojte popravljati svaku točku oslonca. Pustite da opružne vješalice apsorbiraju rast i strateški postavite sidra. Možemo vam pomoći odrediti koje vješalice kamo idu ako vaš inženjer za naprezanje cijevi pruži podatke o kretanju.
Ako je cijev izolirana, navedite vrstu stezaljke i postavu naprijed. Naknadna ugradnja izolacije na mjestu vješalice nakon instalacije je neuredna i skupa.
Za vanjske instalacije u vlažnim ili obalnim područjima, navedite nehrđajući okov ili barem vruće pocinčavanje. Šipke od ugljičnog čelika izgledaju dobro prvog dana, ali neće tako izgledati nakon dvije kišne sezone.
Mi nismo trgovačko poduzeće koje u svoju kutiju stavlja tuđe dijelove. Proizvodimo ih u vlastitoj tvornici u Yangzhou. Kupujemo čelik, obrađujemo komponente, navijamo i testiramo opruge, sastavljamo jedinice, bojimo ih, pakiramo i šaljemo. Ne postoji srednji korak gdje se kvaliteta gubi.
Tijekom godina isporučili smo kompletne pakete opružnih vješalica za projekte koji su bez problema prolazili tijekom pokretanja i godina rada. Zato se više od 70% naših kupaca vraća — ne zato što smo najjeftiniji (mi smo pošteni, a ne jeftini), već zato što se vješalice pojavljuju na vrijeme, odgovaraju crtežima i nastavljaju raditi svoj posao.
Ako određujete cijenu projekta koji zahtijeva opružne vješalice, stalne opružne potpore ili predizolirane cijevi za cijevi, pošaljite nam svoje tablice s podacima ili uvećanja. Izradit ćemo odgovarajuću ponudu — izravno u tvornici, bez skrivenih marža — i ako želite, provest ćemo vas kroz logiku dizajna iza našeg odabira. Također ste dobrodošli da posjetite tvornicu i sami vidite proizvodnu liniju.
