Fleksibilni ekspanzijski spoj za kompenzaciju toplinskog pomaka cjevovoda i apsorpciju vibracija

Dilatacijski spojevi cjevovoda su fleksibilne komponente ugrađene u sustave cjevovoda za apsorbiranje promjena dimenzija uzrokovanih toplinskim širenjem i skupljanjem, kao i za prigušivanje vibracija, smanjenje buke i kompenziranje manjih neusklađenosti instalacije. Bez dilatacijskih spojeva, toplinski rast u dugim cijevima stvorio bi ogroman stres koji može oštetiti pumpe, ventile, mlaznice i samu cijev.Tehnologija cjevovoda Yangzhou Tianshunproizvodi tri glavne obitelji dilatacijskih spojeva - metalni mijeh, guma i tkanina - svaka je projektirana za specifične uvjete tlaka, temperature i medija.

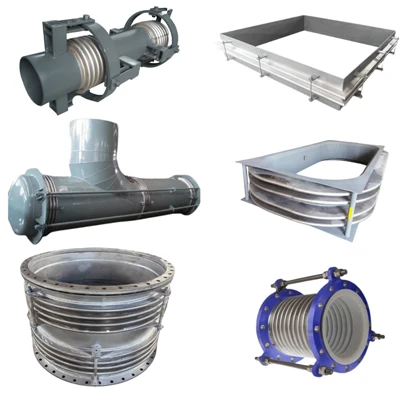

Dilatacijski spojevi s metalnim mijehom

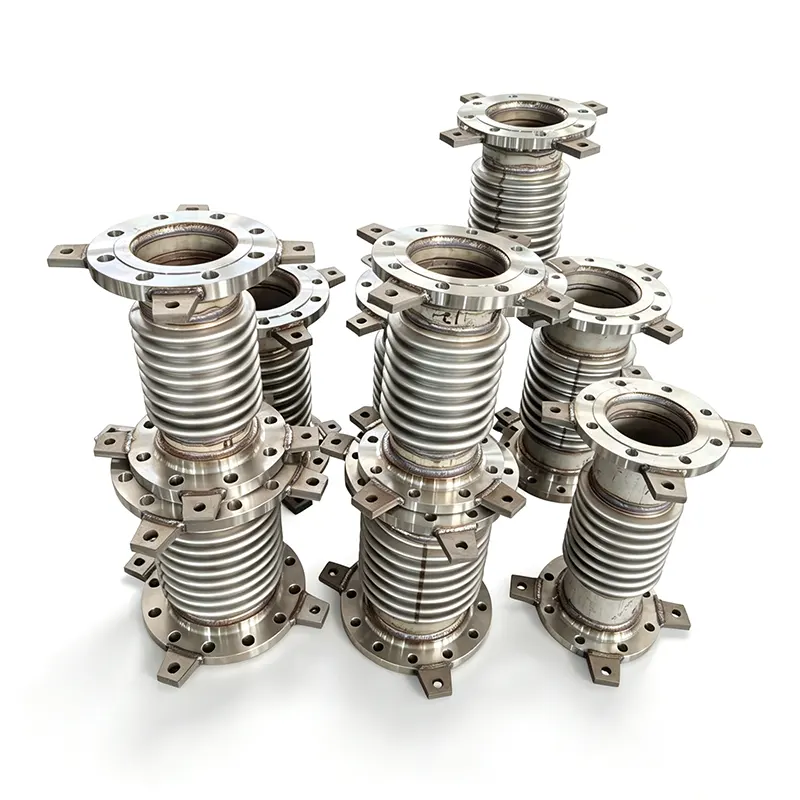

Metalni dilatacijski spojevi, koji se nazivaju i dilatacijski spojevi s mijehom, izrađeni su od jednog ili više zamršenih elemenata s mijehom od nehrđajućeg čelika u kombinaciji s krajnjim priključcima kao što su prirubnice, zavareni krajevi ili navojni spojevi. Dizajnirani su za sustave cjevovoda pod tlakom i mogu apsorbirati aksijalno, bočno i kutno pomicanje pojedinačno ili u kombinaciji.

Konfiguracije se kreću od jednostavnih jednoosnih jedinica do složenih vezanih, univerzalnih, zglobnih i tlačno uravnoteženih dizajna koji sadrže potisak pritiska ili ograničavaju kretanje na određene ravnine. Mijehovi su obično izrađeni od nehrđajućeg čelika 304, 321 ili 316L, s visokolegiranim opcijama kao što su Inconel ili Hastelloy dostupnim za korozivne ili visoke temperature. Oznake tlaka pokrivaju puni vakuum do nekoliko stotina bara, ovisno o promjeru i broju slojeva mijeha.

Gumeni kompenzatori

Gumeni ekspanzijski spojevi nude laganu alternativu za prigušivanje vibracija metalnim jedinicama za primjene nižeg tlaka. Izrađeni od ojačane sintetičke gume kao što su EPDM, NBR, neopren ili PTFE obložene varijante, apsorbiraju toplinsko kretanje, smanjuju strukturnu buku i kompenziraju neusklađenost između cijevi i opreme. Naširoko se koriste u obradi vode, HVAC-u, crpnim stanicama i cjevovodima za prijenos kemikalija gdje su otpornost na koroziju i apsorpcija udara prioriteti.

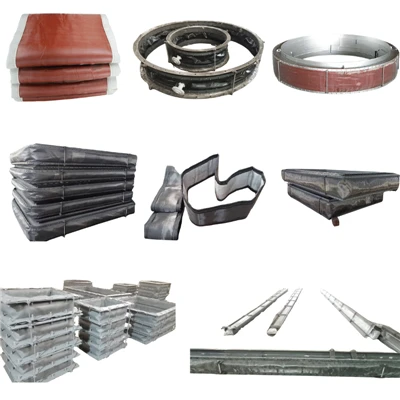

Tkanina dilatacije

Tkanina ili nemetalni dilatacijski spojevi dizajnirani su prvenstveno za niskotlačne kanale i sustave dimnih plinova koji rade na visokim temperaturama. Sastoje se od više slojeva tkanina za visoke temperature, izolacije i materijala za brtvljenje uokvirenih metalom ili čelikom. Sposobni apsorbirati velike količine aksijalnog, bočnog i kutnog pomicanja s vrlo malom reakcijskom silom, spojevi od tkanine uobičajeni su u elektranama, postrojenjima za proizvodnju energije iz otpada, cementnim pećima i industrijskim ispušnim sustavima koji rade do 1000°C i više s odgovarajućom izolacijom.

Ključne specifikacije i prilagođeni inženjering

Naš asortiman dilatacijskih spojnica pokriva nazivne promjere od DN25 (1 inča) do DN4000 (160 inča) i veće za prilagođene jedinice tkanine. Standardne dimenzije licem u lice slijede uobičajene industrijske norme, a prilagođene duljine, kapaciteti kretanja i krajnje konfiguracije proizvode se po narudžbi. Svaki spoj je hidrostatski ispitan i ciklički testiran prema potrebi, uz potpunu sljedivost materijala od svitka do gotovog sklopa.

Svi dilatacijski spojevi dizajnirani su i proizvedeni u skladu s međunarodnim standardima uključujući EJMA, ASME B31.1, ASME B31.3, EN 14917 i GB/T 12777. Također posjedujemo certifikat ISO 9001:2015 i možemo isporučiti jedinice s oznakom CE za europsko tržište.

Integracija sa sustavima potpore cijevi

Dilatacijski spojevi gotovo su uvijek specificirani kao dio kompletne analize fleksibilnosti cjevovoda, radeći zajedno s opružnim nosačima i krutim nosačima cijevi za kontrolu kretanja i opterećenja. Na vodovima sa značajnim vertikalnim toplinskim rastom, vješalice s promjenjivom oprugom ili vješalice s konstantnom oprugom nose težinu cijevi dok dilatacijski spoj apsorbira aksijalni i bočni pomak. Za sustave koji su podložni dinamičkim događajima kao što je vodeni udar ili seizmičko opterećenje, hidraulički prigušivači često se postavljaju paralelno s dilatacijskim spojevima kako bi se obuzdalo iznenadno pomicanje, a istovremeno omogućilo postupno toplinsko pomicanje.

Naš cjelokupni portfelj proizvoda također uključuje nosače za cijevi, predizolirane nosače za cijevi za kriogene i visokotemperaturne vodove, te kompletan asortiman opružnih vješalica i nosača — što kupcima omogućuje nabavu dilatacijskih spojeva i pripadajuće potporne opreme od jednog proizvođača.

Primjene u svim industrijama

Dilatacijski spojevi navedeni su u gotovo svim sektorima procesne industrije: proizvodnja energije (toplinska, nuklearna, obnovljiva), nafte i plina (rafinerije, cjevovodi, LNG terminali), pročišćavanje vode i otpadnih voda, petrokemijska i farmaceutska postrojenja, rudarstvo i prerada minerala, proizvodnja hrane i pića, daljinsko grijanje i HVAC sustavi zgrada.

Kvaliteta i usluga

Svaki dilatacijski spoj prolazi ispitivanje tlaka i dimenzionalni pregled prije otpreme iz našeg proizvodnog pogona od 35.000 m² u Jiangsu, Kina. Naš inženjerski tim podržava klijente s izračunima kretanja, smjernicama za odabir materijala i prilagođenim pregledima dizajna. Standardni rokovi isporuke kreću se od dva do četiri tjedna, ovisno o veličini i složenosti, a žurne narudžbe mogu se primijeniti uz prethodni dogovor. S više od 14 godina iskustva u opskrbi komponentama cjevovoda u više od 45 zemalja, služimo EPC izvođačima, inženjerskim tvrtkama i krajnjim korisnicima širom svijeta.

Često postavljana pitanja

Koju vrstu dilatacijske spojnice trebam odabrati — metalnu, gumenu ili tkaninu?

Odaberite na temelju tlaka, temperature i medija. Spojevi s metalnim mijehom podnose visoki tlak i širok raspon temperatura te su zadani za procesne cjevovode. Gumeni spojevi izvrsni su u prigušivanju vibracija i otpornosti na koroziju u vodi i blagim kemikalijama. Spojevi od tkanine koriste se za kanale velikog promjera, niskog tlaka i visoke temperature, kao što su dimovodni i ispušni sustavi.

Koje pokrete može apsorbirati dilatacijska spojnica?

Ovisno o dizajnu, dilatacijski spojevi mogu apsorbirati aksijalno (kompresija/istezanje), bočno (okomito pomicanje) i kutno (rotacija) kretanje, pojedinačno ili u kombinaciji. Jedinice s jednim mijehom primarno upravljaju aksijalnim pomakom, dok se univerzalni, zglobni i kardanski dizajni koriste za bočni i kutni pomak.

Trebam li opružne potpore kada postavljam dilatacijsku spojnicu?

U većini slučajeva, da. Dilatacijski spojevi apsorbiraju toplinsko kretanje, ali nisu dizajnirani za nošenje težine cijevi. Vješalice s varijabilnom oprugom ili vješalice sa stalnom oprugom podržavaju vlastito opterećenje cijevi i sadržaja dok dopuštaju slobodno kretanje dilatacijskog spoja. Odgovarajući odabir nosača dio je potpune analize naprezanja cijevi.

Koje standarde slijede vaši dilatacijski spojevi?

Naši metalni dilatacijski spojevi dizajnirani su prema standardima EJMA i u skladu su s ASME B31.1, ASME B31.3, EN 14917 i GB/T 12777. Jedinice od gume i tkanine slijede primjenjive standarde ISO, EN i ASTM. CE oznaka i pregled treće strane dostupni su na zahtjev.

Koliki je tipični životni vijek dilatacijske spojnice?

Životni vijek ovisi o temperaturi, tlaku, ciklusima kretanja, koroziji medija i kvaliteti ugradnje. Ispravno dimenzioniran i instaliran metalni spoj s mijehom obično traje 10 do 20 godina u normalnoj industrijskoj upotrebi. Spojevi od gume i tkanine općenito imaju kraći životni vijek i smatraju se zamjenjivim potrošnim elementima. Na zahtjev možemo pružiti podatke o ciklusima zamora za specifične dizajne mijehova.
