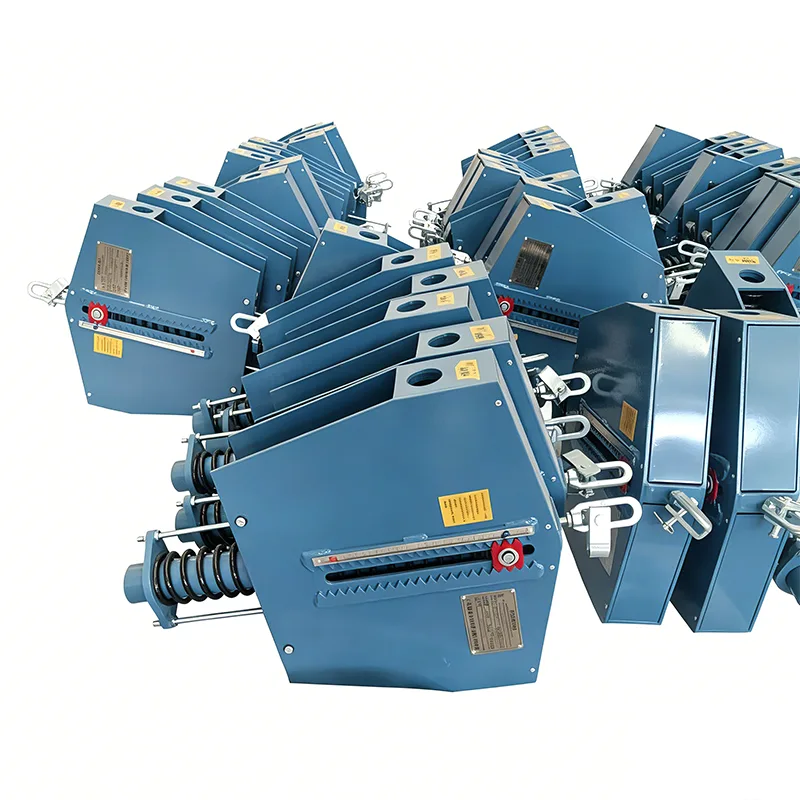

Potpora stalne opruge parne cijevi

Parovodi generiraju znatan toplinski pomak tijekom rada i vrlo su osjetljivi na promjene opterećenja. Kada temperatura cjevovoda poraste od temperature okoline do radne temperature, doći će do vertikalnog pomaka u rasponu od nekoliko centimetara do desetaka centimetara. Ako se usvoje konvencionalni potporni uređaji, opterećenje će drastično fluktuirati zajedno s pomakom, što će rezultirati koncentracijom naprezanja u cijevi, oštećenjem priključaka opreme, pa čak i pucanjem cijevi. Steam Pipe Constant Spring Support je namjenska jedinica za podršku razvijena za rješavanje takvih problema. Omogućuje gotovo stalnu potpornu silu kroz cijeli hod pomaka, osiguravajući siguran i pouzdan rad parnih cjevovodnih sustava.

Krivulja opterećenje-pomak dobivena tipskim ispitivanjem stalnog opružnog nosača/vješalice. Horizontalna os označava pomak dok vertikalna os predstavlja opterećenje. Krivulja ostaje približno vodoravna preko punog radnog hoda, pokazujući da potporna sila ostaje u biti konstantna kada se cijev savija zbog toplinskog širenja i skupljanja.

Ovim tipskim ispitivanjem provjerava se postojanost opterećenja, stabilnost punog hoda i radna pouzdanost konstantnih opružnih jedinica. Sve proizvodne jedinice podliježu kalibraciji opterećenja prije otpreme, s odstupanjem opterećenja kontroliranim unutar ±6% u skladu s ANSI/MSS‑SP‑58‑2018 i NB/T47038‑2013.

Ovi proizvodi su primjenjivi na industrijske cjevovodne sustave s velikim toplinskim pomakom, uključujući cjevovode glavne pare i druge visokotemperaturne i visokotlačne cjevovode.

Princip rada i strukturni sastav

Dizajnirana na temelju principa ravnoteže momenta, Steam Pipe Constant Spring Support pretvara elastičnu silu opruga u stalnu potpornu silu putem mehanizma povezivanja. Kada se cjevovod pomiče okomito, deformacija opruge kompenzira se pomoću sustava povezivanja kako bi se održala stabilna izlazna sila, s kontroliranom stopom varijacije opterećenja unutar 5%.

Standardni proizvodi sastoje se od sljedećih osnovnih komponenti:

▶  Sklop opruge: Izrađen od legiranog opružnog čelika visoke čvrstoće i podvrgnut višestrukim postupcima toplinske obrade.

▶  Mehanizam za ravnotežu momenta: Precizno obrađena spojnica i sklop bregaste osovine.

▶  Uređaj za podešavanje opterećenja: Omogućuje precizno podešavanje izlaznog opterećenja na licu mjesta.

▶  Indikator pomaka: Jasno prikazuje stvarni pomak cjevovoda.

▶  Kućište i spojni sklopovi: Izrađeno od vrhunskog ugljičnog čelika s površinskom obradom protiv korozije.

Tehničke specifikacije proizvoda

Tablica specifikacija vješalice sa stalnom oprugom	Primjer
Model / serija	PH, LH, CA, CS, TH
Kapacitet opterećenja (radni)	0,1 kN - 500 kN
Ukupno putovanje	50 mm, 100 mm, 200 mm, 400 mm
Pravo putovanje	Do 600 mm
Odstupanje opterećenja (tolerancija)	±5% (standardno) / ±3% (visoka prec.)
Položaj ugradnje	Horizontalno / Vertikalno
Završetak kućišta	Vruće pocinčano / epoksi
Radna temp.	-20°C do +80°C (ambijentalna)
Materijal zavojnice opruge	60Si2Mn / 50CrVA
Raspon podešavanja opterećenja	±10% (podešavanje polja)

Osnovne tehničke značajke

▶  Izvrsne performanse konstantne sile: Stopa varijacije opterećenja ≤ 5% preko punog hoda, premašujući zahtjeve nacionalnih standarda.

▶  Veliki raspon pomaka: Maksimalni pomak doseže do 400 mm, savršeno prilagođen za visokotemperaturne parovode velikog promjera.

▶  Sveobuhvatna pokrivenost nosivosti: dostupna je kompletna serija nosivosti od 0,5 kN do 500 kN.

▶  Kompaktna struktura: Usvajanje optimiziranog prostornog dizajna, njegov ukupni volumen je 20% manji od tradicionalnih stalnih opružnih nosača.

▶  Jednostavna instalacija: Unaprijed postavljen na navedeno opterećenje prije isporuke, zahtijeva samo jednostavno pričvršćivanje za puštanje u rad na licu mjesta.

▶  Visoka sigurnost i pouzdanost: Opremljen zaštitom od preopterećenja i uređajima za ograničenje hoda kako bi se spriječilo slučajno oštećenje.

Usporedba performansi s promjenjivim opružnim nosačima

Stavke za usporedbu	Potpora stalne opruge parne cijevi	Varijabilna opružna podrška za cjevovod
Stopa varijacije opterećenja	≤ 5%	≤ 25%
Maksimalni pomak	400 mm	200 mm
Primjenjivi cjevovodi	Parovodi velikog pomaka i visoke osjetljivosti na opterećenje	Cjevovodi s općim toplinskim pomakom
Učinkovitost kontrole stresa	Izvrsno	Dobro
Zaštita priključka opreme	Vrhunski	Obični
Trošak proizvodnje	Relativno visoka	srednje
Radna temperatura	-196℃ ~ +600℃	-40 ℃ ~ +450 ℃

Standardni tehnički parametri

Naziv parametra	Tehničke specifikacije
Raspon radnog opterećenja	0,5kN – 500kN
Nazivna zapremina	50 mm, 100 mm, 150 mm, 200 mm, 300 mm, 400 mm
Stopa varijacije opterećenja	≤ 5%
Radna temperatura	-196℃ ~ +600℃
Opružni materijal	60Si2MnA, 50CrVA, legura otporna na visoke temperature
Materijal kućišta	Q235B, Q345B, nehrđajući čelik
Površinska obrada	Vruće pocinčavanje, epoksidni temeljni premaz bogat cinkom + završni premaz otporan na visoke temperature
Primjenjivi standardi	GB/T 17116.2-2018, HG/T 20644-1998, ANSI/ASME B31.1

Tipični scenariji primjene

Steam Pipe Constant Spring Support uglavnom se primjenjuje na sustave cjevovoda za paru koji imaju veliki toplinski pomak i stroge zahtjeve za stabilnost opterećenja:

▶  Magistralni parovodi i parovodi termoelektrana

▶  Cjevovodi za paru u konvencionalnom otoku nuklearnih elektrana

▶  Cjevovodi za prijenos pare na visokim temperaturama u rafinerijama nafte

▶  Cjevovodi za paru u tvornicama željeza i čelika

▶  Magistralni vodovi visoke temperature tople vode i pare za gradsko centralno grijanje

▶  Cjevovodi za parno grijanje u kemijskim postrojenjima

Za gore navedene primjene, oslonac s promjenjivom oprugom za cjevovod više ne može ispuniti operativne zahtjeve kada pomak cjevovoda premaši 100 mm ili je potrebna stroga kontrola varijacija opterećenja. U takvim slučajevima stalni opružni oslonci su obavezni kako bi se zajamčila sigurnost sustava.

Proizvodnja i kontrola kvalitete

Yangzhou Tianshun Piping može se pohvaliti 14-godišnjim profesionalnim iskustvom u proizvodnji stalnih opružnih nosača, opremljenim kompletnim proizvodnim pogonima i instrumentima za precizno ispitivanje. Implementirali smo rigorozan kompletan sustav kontrole kvalitete kako bismo osigurali da su svi proizvodi u skladu s međunarodnim standardima:

Sveobuhvatno interno testiranje provodi se na svakom proizvodu prije otpreme

Prije otpreme, svaki proizvod prolazi kroz kompletan interni proces testiranja. Ovaj proces uključuje dimenzionalni i vizualni pregled, PMI (pozitivna identifikacija materijala), ispitivanje tvrdoće, MT/PT ispitivanje bez razaranja gdje je primjenjivo, ispitivanje opružnog opterećenja s krivuljama opterećenja i pomaka i mjerenje debljine premaza. Isporučuju se izvješća o tvorničkim ispitivanjima (FTR) i izvješća o ispitivanju materijala (MTR).

Pojašnjenje o akreditaciji treće strane

Interno testiranje nije isto što i testiranje treće strane koje je akreditirao ILAC. Ako je potrebno testiranje uz pratnju treće strane ili laboratorijsko testiranje, ono se može pružiti kao zasebna dodatna usluga.

Izborne usluge inspekcije treće strane (navedene zasebno)

1. Ispitivanje materijala

Ova usluga pokriva analizu kemijskog sastava, ispitivanje rastezanja, Charpyjevo ispitivanje niskotemperaturnim udarom i ispitivanje tvrdoće.

2. NDT zavarivanje

Dostupne metode uključuju ispitivanje magnetskim česticama (MT), ispitivanje tekućim penetrantima (PT), ultrazvučno ispitivanje (UT) i radiografsko ispitivanje (RT).

3. Ispitivanje izvedbe opružnog opterećenja

Uključene su krivulje opterećenje-pomak.

4. Inspekcija zaštite od korozije vrućim pocinčavanjem / epoksidnim premazom

5. Ispitivanje uz prisustvo svjedoka, nadzor tvornice i inspekcija prije otpreme (PSI)

Naše istaknute prednosti

Uspoređeno s LISEGA međunarodnim sustavom nosača cijevi

Naša točnost opterećenja proizvoda, standardi ispitivanja i sustavi dokumentacije uspoređeni su s međunarodnim sustavom potpore cijevi LISEGA.

Više od standardnog domaćeg dobavljača

Za razliku od standardnih domaćih proizvođača koji isporučuju samo sam proizvod, uz svaku opružnu jedinicu isporučujemo i krivulju pomaka opterećenja. Također pomažemo u organiziranju SGS testiranja treće strane i očevidnih inspekcija te podržavamo preglede dokumenata od strane PE/CPE inženjera za inozemne projekte.

Smjernice za odabir i usluge podrške

Nosači cjevovoda odabiru se prema pomaku cjevovoda i osjetljivosti na opterećenje: Odaberite varijabilnu opružnu potporu za cjevovod ako je vertikalni pomak cjevovoda manji od 100 mm i sustav nije osjetljiv na fluktuacije opterećenja. Odaberite stalnu opružnu potporu kada pomak prelazi 100 mm ili je cjevovod visoko osjetljiv na varijacije opterećenja.

Pružamo cijeli niz profesionalnih pratećih usluga:

▶  Besplatna analiza naprezanja cjevovoda i izračun odabira vješalice i nosača

▶  Projektiranje i izrada nestandardnih konstantnih opružnih nosača

▶  Upute za instalaciju i puštanje u rad na licu mjesta

▶  Jamstvo od 12 mjeseci, uz besplatan popravak ili zamjenu za neispravne proizvode unutar jamstvenog roka

▶  Dugoročna opskrba rezervnim dijelovima i stalna tehnička podrška
