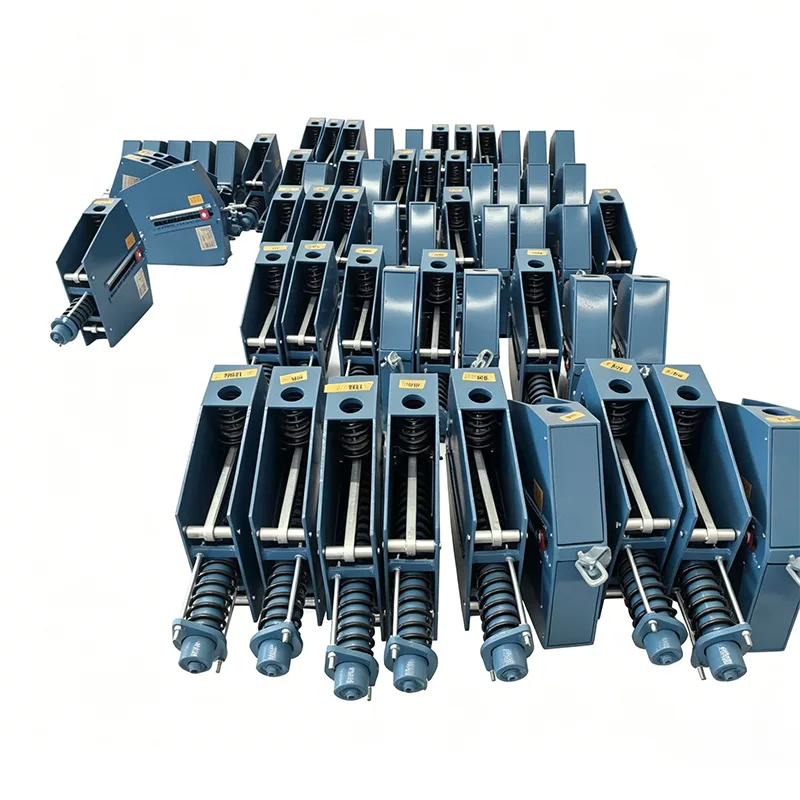

Viseći stalni opružni nosač

Na mnogim industrijskim lokacijama ispod cjevovoda postoje oprema, prolazi, skupine ventila ili druge prepreke, zbog čega je nemoguće postaviti podupirače na podu. U međuvremenu, neki cjevovodi velikog promjera doživljavaju toplinske pomake veće od 100 mm, a fluktuacije opterećenja uobičajenih varijabilnih opružnih nosača uzrokovat će da naprezanje u cjevovodu premaši dopuštene granice.

Krivulja opterećenje-pomak dobivena tipskim ispitivanjem stalnog opružnog nosača/vješalice. Horizontalna os označava pomak dok vertikalna os predstavlja opterećenje. Krivulja ostaje približno vodoravna preko punog radnog hoda, pokazujući da potporna sila ostaje u biti konstantna kada se cijev savija zbog toplinskog širenja i skupljanja.

Ovim tipskim ispitivanjem provjerava se postojanost opterećenja, stabilnost punog hoda i radna pouzdanost konstantnih opružnih jedinica. Sve proizvodne jedinice podliježu kalibraciji opterećenja prije otpreme, s odstupanjem opterećenja kontroliranim unutar ±6% u skladu s ANSI/MSS‑SP‑58‑2018 i NB/T47038‑2013.

Ovi su proizvodi primjenjivi na industrijske cjevovodne sustave s velikim toplinskim pomakom, uključujući cjevovode glavne pare i druge visokotemperaturne i visokotlačne cjevovode.

Hanging Constant Spring Support savršeno rješava ovaj izazov industrije. Instalira se ovjesom na čelične konstrukcije iznad glave, ne zauzimajući prostor ispod cjevovoda, dok isporučuje stalnu potpornu silu sa stopom fluktuacije od ≤5% u punom hodu.

Tehničke specifikacije proizvoda

Usporedba između visećih i podnih metoda ugradnje

Dvije metode ugradnje imaju svoje primjenjive scenarije za različite uvjete na gradilištu, a viseći nosači s konstantnom oprugom nude nezamjenjive prednosti u okruženjima s ograničenim prostorom:

Strukturni dizajn optimiziran isključivo za uvjete ovjesa

Na temelju opće konstrukcije konstantne opružne potpore, viseće konstantne opružne potpore podvrgnute su ciljanoj optimizaciji za karakteristike naprezanja pri ugradnji ovjesa:

▶  Kovane integralne ušice za podizanje: gornje ušice za dizanje usvajaju monolitnu tehnologiju kovanja bez nedostataka zavarivanja, postižući faktor sigurnosti od 2,5 puta.

▶  Uređaj za ograničavanje njihanja: Opremljen poprečnim ograničavajućim strukturama za sprječavanje pretjeranog njihanja cjevovoda tijekom rada.

▶  Sklop podesive šipke za vješalice: Standardne podesive šipke za vješalice od 1–3 m za prilagodbu različitim visinama ugradnje.

▶  Dizajn zaštite od pada: dvostruki sigurnosni mehanizmi instalirani su na svim spojnim točkama kako bi se spriječili padovi s velike visine.

▶  Vizualni indikator pomaka: velike ploče s ljestvicama postavljene su sa strane za jednostavno promatranje radnog statusa od strane osoblja na zemlji.

Tablica standardnih specifikacija cijele serije

Dostupno je pet standardnih serija visećih stalnih opružnih nosača za pokrivanje većine zahtjeva industrijske primjene:

Svi proizvodi u skladu su sa standardima GB/T 17116.2, ANSI/ASME B31.1 i API RP 551.

Izmjereni učinak u odnosu na industrijske standarde

Svi ključni pokazatelji izvedbe visećih stalnih opružnih nosača premašuju zahtjeve nacionalnih standarda. Svi podaci potječu iz 100% potpune inspekcijske evidencije našeg laboratorija akreditiranog od strane CNAS-a:

Slijedivi sustav kontrole kvalitete za cijeli životni ciklus

Kako bismo osigurali apsolutnu sigurnost proizvoda instaliranih na velikim nadmorskim visinama, dodjeljujemo jedinstvenu identifikacijsku šifru proizvoda svakoj visećoj postoljanoj opruzi, omogućujući sljedivost punog životnog ciklusa:

▶  Sljedivost sirovina: Svaka serija čelika popraćena je originalnom potvrdom o ispitivanju mlina (MTC), a rezultati spektralne analize povezani su s identifikacijskim kodom.

▶  Zapisi o proizvodnom procesu: Operatori i vremenske oznake za sve kritične procese (zavarivanje, toplinska obrada, sastavljanje) u potpunosti su dokumentirani.

▶  Arhiviranje izvješća o inspekciji: Sva izvješća o inspekciji pretvaraju se u elektroničke datoteke i mogu se tražiti online putem identifikacijskog koda.

▶  Tvornička oznaka: Jedinstveni identifikacijski kod, datum proizvodnje i broj inspektora ugravirani su na pločici s nazivom proizvoda.

▶  Praćenje nakon prodaje: Podaci o instalaciji i radu proizvoda sinkrono se unose u sustav, pružajući doživotnu tehničku podršku.

Tipični scenariji primjene i rezultati

Viseći stalni opružni nosači uspješno su primijenjeni u više od 320 industrijskih projekata diljem svijeta, s kumulativnim isporukama koje premašuju 180.000 jedinica. Tipični scenariji uključuju:

▶  Visinski dijelovi cjevovoda glavne pare i pare za grijanje u elektranama

▶  Povišeni procesni cjevovodi u područjima rafinerija nafte

▶  Cjevovodi na vrhu spremnika u terminalima za prijem LNG-a

▶  Ovješeni dijelovi cjevovoda toplog zraka visokih peći u čeličanama

▶  Nadriječni i križni parovodi u gradovima

▶  Cjevovodi velikog promjera u konvencionalnim otocima nuklearnih elektrana

Možemo osigurati kopije prošlih projektnih ugovora, izvješća o prihvaćanju vlasnika i fotografije rada na licu mjesta kao dokaz naših sposobnosti.

Ekskluzivne instalacije i tehničke usluge

Kao odgovor na posebne zahtjeve visinske montaže za viseće nosače, pružamo ekskluzivne usluge:

▶  Besplatan dizajn instalacijskog čvora i proračun opterećenja

▶  Slanje certificiranih inženjera za rad na velikim visinama radi usmjeravanja instalacije na licu mjesta

▶  Pružanje namjenskih alata za ugradnju i sigurnosne zaštitne opreme

▶  18-mjesečno jamstveno razdoblje, 6 mjeseci duže od industrijskog standarda

▶  Redovite inspekcijske usluge kako bi se osigurao dugotrajan siguran rad proizvoda

Često postavljana pitanja (FAQ)

P: Što ako je visina ugradnje nedovoljna?

O: Možemo prilagoditi kratke verzije šipki za vješalice u skladu sa stvarnom visinom mjesta ili pružiti vrhunska ugrađena rješenja za ugradnju kako bismo maksimalno uštedjeli prostor za ugradnju.

P: Kako prilagoditi opterećenje potpore od tla?

O: Svi modeli opremljeni su uređajima koji se mogu prilagoditi tlu. Fino podešavanje opterećenja može se izvršiti s tla korištenjem namjenskog produženog ključa, čime se eliminira potreba za operacijama na velikim visinama.

P: Kako su proizvodi zaštićeni tijekom transporta?

O: Koristimo prilagođene drvene sanduke s unutarnjim materijalima za ublažavanje i uređajima za pričvršćivanje kako bismo spriječili deformaciju mehanizma klipnjače tijekom transporta. Uključen je i transportni uređaj za zaključavanje kako bi se osiguralo da proizvodi stignu na mjesto u savršenom stanju.
