Cjevovodi za paru doživljavaju drastične temperaturne razlike tijekom faza pokretanja i gašenja, a visokotemperaturni mediji stvaraju značajan toplinski pomak istezanja. Vlastita težina cjevovoda, težina medija i fluktuirajuća opterećenja djeluju istovremeno. Obični varijabilni opružni nosači nemaju dovoljan kapacitet nošenja pritiska i topline; dugotrajni rad lako dovodi do opuštanja opruge, odstupanja opterećenja i deformacije kućišta, što može rezultirati kidanjem spojeva cjevovoda i smanjenjem opterećenja jedinice ili gašenjem.

Ova slika prikazuje krivulju performansi pomaka opterećenja promjenjivog opružnog nosača/vješalice, uključujući ključne parametre opterećenja i pomaka za provjeru točnosti nosivosti proizvoda i radne pouzdanosti.

Svaka jedinica podliježe kalibraciji opterećenja i testiranju performansi prije otpreme. Odstupanje podešenog opterećenja kontrolira se unutar ±5%, u skladu s međunarodnim standardom ANSI/MSS‑SP‑58‑2018 kao i NB/T47039‑2013.

Proizvodi ispunjavaju tehničke zahtjeve za energetske, petro‑kemijske i druge industrijske cjevovodne sustave. Prema MSS-SP-58-2018, najveća dopuštena varijabilnost opterećenja za varijabilne opružne jedinice ne smije premašiti 25% radnog vrućeg opterećenja unutar punog radnog hoda.

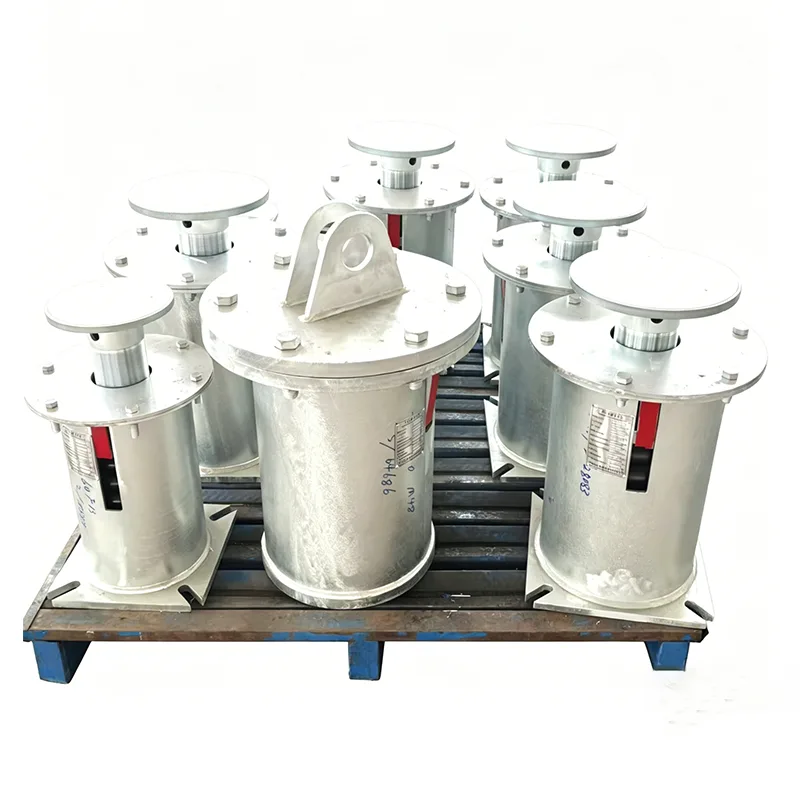

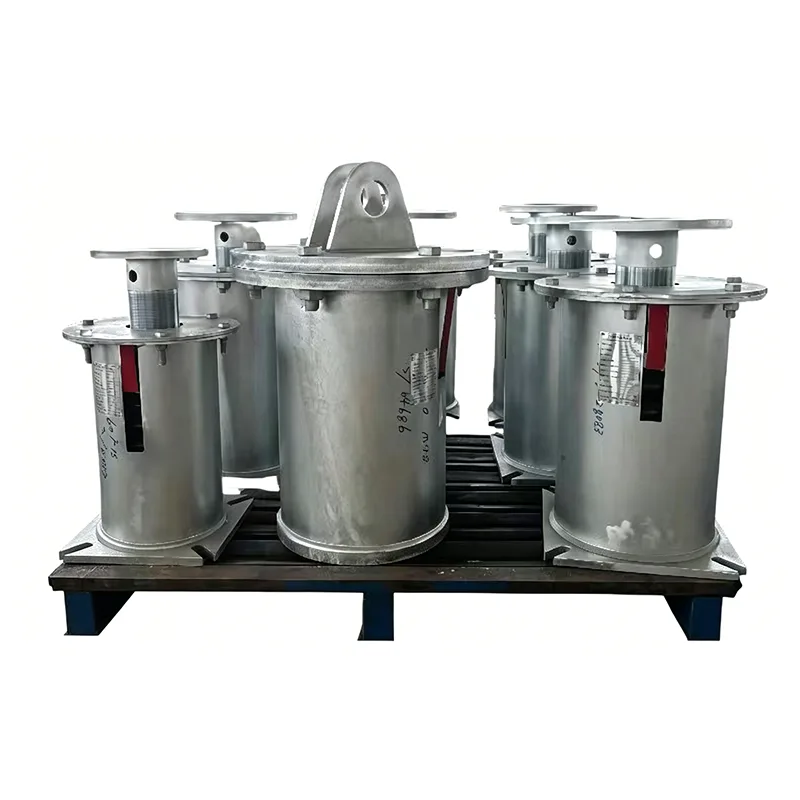

Promjenljivi opružni nosač parne cijevi posebno je projektiran za opskrbu parom, ispunjavajući zahtjeve za dugotrajnim kontinuiranim radom parnih cjevovoda u termoelektranama, centralnim grijanjima i petrokemijskim postrojenjima. Od pokretanja naše proizvodnje 2012., isporučili smo više od 400 kompleta nosača za velike parne projekte, s najdužim radnim vijekom na licu mjesta od 13 godina.

Tehničke specifikacije proizvoda

Strukturni sastav i princip rada

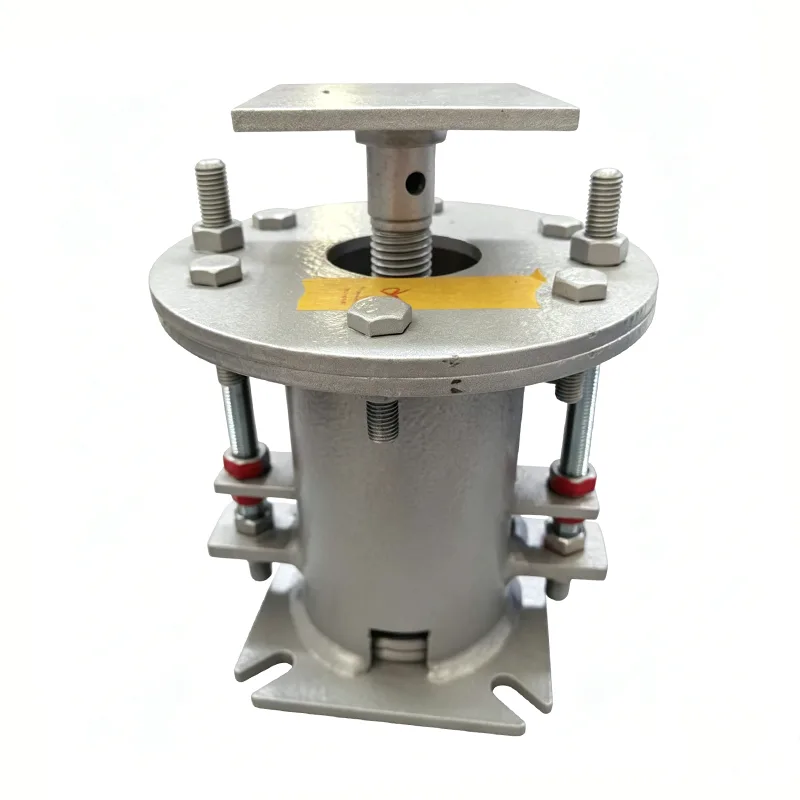

Oslonci s promjenjivom oprugom za parnu cijev dostupni su u dvije strukturne vrste: s gornjom ovjesom i s donjom potporom. Oni neutraliziraju vertikalni toplinski pomak cjevovoda putem elastične deformacije opruge, dajući stabilno kontroliranu fluktuaciju opterećenja unutar raspona otklona.

Sve komponente izrađene su od materijala pogodnih za uvjete visokih temperatura:

1.Tlačne opruge od visokotemperaturne legure

2. Zadebljana nosiva kućišta

3. Vijčane šipke za podešavanje otporne na toplinu

4.Metalne pločice sa skalom pomaka

5. Kovane ušice za podizanje i baze visoke čvrstoće

6. Dvostruki sklopovi za zaključavanje protiv labavljenja

Instalacijsko opterećenje je unaprijed kalibrirano u tvornici. Kako se cjevovodi šire s porastom temperature, opruge se sinkrono šire i skupljaju, ravnomjerno podnoseći opterećenja cjevovoda i smanjujući stres na zavarenim šavovima i mlaznicama opreme.

Tablica podudarnosti stupnjevanog materijala

Tri konfiguracije materijala klasificirane su prema temperaturi pare kako bi odgovarale stvarnim radnim uvjetima nosača s promjenjivom oprugom parne cijevi:

Sve sirovine dolaze s originalnim MTC certifikatima mlina iz kvalificiranih čeličana. Svaka serija čelika prolazi kroz tri ponovne inspekcije: spektroskopiju, ispitivanje na rastezanje i ispitivanje na udar. Potpuna sljedivost dokumentacije održava se kako bi se zadovoljili zahtjevi revizije EEAT-a.

Tablica specifikacija cijele serije

Tipični scenariji primjene

Oslonci promjenjive opruge cijevi za paru primarno se postavljaju na glavnim parovodima:

▶  Glavni cjevovodi za paru, paru za zagrijavanje i napojnu vodu u termoelektranama na ugljen i plin

▶  Visokotemperaturni vodovi za prijenos pare za peći i jedinice za krekiranje u rafinerijama

▶  Primarne visokotemperaturne parne mreže za velika gradska grijanja

▶  Cjevovodi za proizvodnju pare u elektranama na biomasu i otpad za energiju

▶  Stanice za izmjenu topline i kolektori za distribuciju pare u kemijskim parkovima

Evidencija o masovnoj nabavi postoji za referentne domaće i međunarodne projekte. Možemo pružiti ugovore iz prošlih projekata, fotografije završetka na licu mjesta i dokumente o prihvaćanju vlasnika kako bismo ojačali EEAT vjerodostojnu provjeru.

Standardizirana proizvodnja i radni tijek kontrole kvalitete

Svaki oslonac promjenjive opruge za parnu cijev prolazi šest koraka provjere kvalitete zatvorene petlje bez preskočenih postupaka:

1. Fizička i kemijska ponovna inspekcija sirovina; potpuno odbacivanje serije za nesukladne zalihe

2. CNC namotavanje opruge + višestupanjska stabilizacijska toplinska obrada na visokoj temperaturi

3. Zavarivanje kućišta od strane ovlaštenih zavarivača; 100% penetrantsko ispitivanje kritičnih zavara

4. Kalibracija kompresije pod punim hodom za svaku gotovu jedinicu

5. Debljina premaza i ispitivanje prianjanja za visokotemperaturne sustave boja

6. Završna provjera izgleda, dimenzija i označavanja prije pakiranja; kompletan paket isporučenih dokumenata (materijalni certifikati, izvješća o ispitivanju, certifikati o sukladnosti)

Tvornica posjeduje ISO 9001 certifikat sustava kvalitete i CE certifikat tlačne opreme; dokumenti o kvalifikaciji dostupni su za javnu provjeru.

Potpuna podrška nakon prodaje

▶  Besplatni izračun naprezanja cjevovoda za točno podudaranje s odgovarajućim modelom oslonca promjenjive opruge parne cijevi

▶  Izrada po narudžbi za nestandardne dimenzije i posebne uvjete visoke temperature

▶  Inženjer na licu mjesta radi usmjeravanja dizanja, puštanja tereta u rad i uklanjanja brave

▶  12-mjesečno jamstvo na punu jedinicu; besplatna zamjena za anomalije opterećenja ili kvarove komponenti unutar jamstva

▶  Dugoročna zaliha rezervnih dijelova i 24-satna online tehnička podrška

Dopunski FAQ

P: Može li se ova podrška koristiti dugoročno za cjevovode pregrijane pare?

O: Odaberite varijantu oslonca s varijabilnom oprugom Steam Pipe s oprugama od Cr-V legure i pločastim kućištima od nehrđajućeg čelika. Testiranje potvrđuje nultu degradaciju performansi pri kontinuiranom radu na 550 ℃, a proizvod je imao dugotrajnu upotrebu u više jedinica za proizvodnju energije od 1000 MW.

P: Koji se dokumenti o prihvaćanju isporučuju uz svaki set?

O: Svaki set jedinica uključuje potvrde o ispitivanju mlina sirovina, listove za ispitivanje opružnog opterećenja, izvješća o inspekciji zavara i potvrde o sukladnosti proizvoda. Podržana je ponovna inspekcija od strane organizacija trećih strana.

P: Može li ovaj proizvod izravno zamijeniti stare opružne nosače tijekom rekonstrukcije postojećeg cjevovoda?

O: Dimenzije slijede jedinstvene nacionalne standardne specifikacije; montažne točke podizanja i veličine vijaka su zamjenjive. Izravna zamjena je izvediva nakon provjere parametara opterećenja i progiba, bez opsežnih modifikacija temelja.
