Petrokemijski varijabilni nosač opruge

Sustavi cjevovoda u petrokemijskim postrojenjima rade dugoročno pod visokom temperaturom, visokim tlakom, visoko korozivnim i zapaljivim/eksplozivnim okruženjima i zahtijevaju 3-5 godina neprekidnog neprekidnog rada. Pod takvim uvjetima, obični industrijski nosači opruga skloni su lomu od zamora opruge, perforaciji kućišta od korozije i labavim spojevima. Ovi problemi ne samo da uzrokuju koncentraciju naprezanja u cjevovodu što dovodi do curenja medija, već također mogu rezultirati neplaniranim gašenjem postrojenja, donoseći ekonomske gubitke od desetaka milijuna juana.

Ova slika prikazuje krivulju performansi pomaka opterećenja promjenjivog opružnog nosača/vješalice, uključujući ključne parametre opterećenja i pomaka za provjeru točnosti nosivosti proizvoda i radne pouzdanosti.

Svaka jedinica podliježe kalibraciji opterećenja i testiranju performansi prije otpreme. Odstupanje podešenog opterećenja kontrolira se unutar ±5%, u skladu s međunarodnim standardom ANSI/MSS‑SP‑58‑2018 kao i NB/T47039‑2013.

Proizvodi ispunjavaju tehničke zahtjeve za energetske, petro‑kemijske i druge industrijske cjevovodne sustave. Prema MSS-SP-58-2018, najveća dopuštena varijabilnost opterećenja za varijabilne opružne jedinice ne smije premašiti 25% radnog vrućeg opterećenja unutar punog radnog hoda.

Usmjeravajući se na ove rizike specifične za industriju, razvili smo namjensku petrokemijsku varijabilnu potporu opruge koja je u potpunosti prilagođena strogim zahtjevima petrokemijske industrije od materijala i strukture do proizvodnih procesa.

Pozicioniranje temeljnog proizvoda

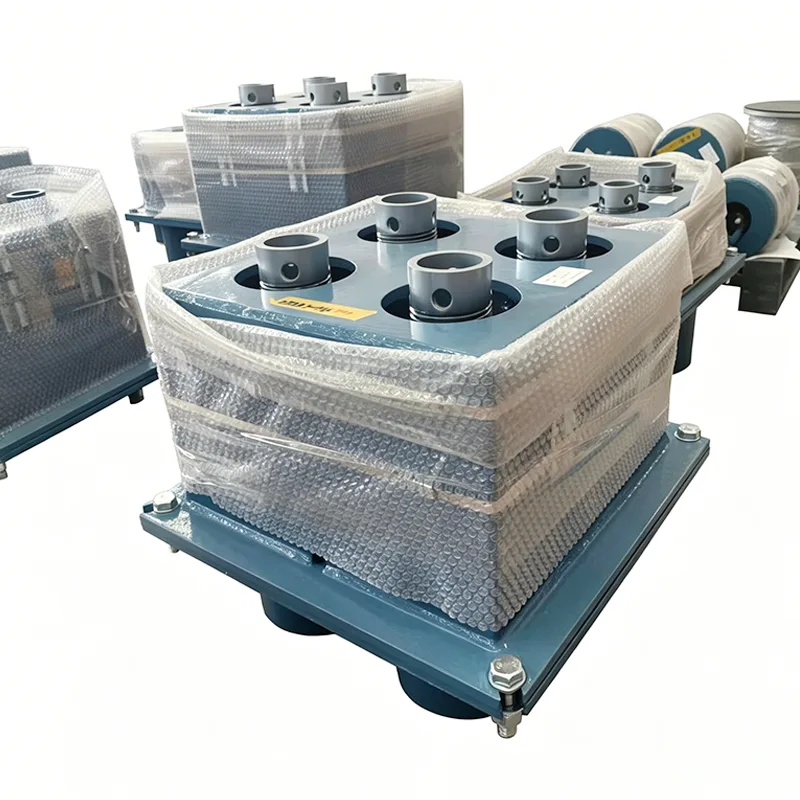

Petrokemijski varijabilni opružni nosač je elastični proizvod za potporu cjevovoda dizajniran isključivo za petrokemijska postrojenja. Apsorbira vertikalni pomak uzrokovan toplinskim širenjem i skupljanjem cjevovoda kroz elastičnu deformaciju opruga, dok ravnomjerno prenosi opterećenja cjevovoda na građevinske objekte.

Yangzhou Tianshun Pipeline ušao je u područje podrške petrokemijskim cjevovodima 2012. Tijekom proteklih 14 godina isporučili smo više od 1,2 milijuna kompleta proizvoda za više od 280 projekata rafiniranja, etilena i LNG-a diljem svijeta, s učinkom proizvoda potvrđenim stvarnim radnim uvjetima do 12 godina.

Tehničke specifikacije proizvoda

Tablica specifikacija varijabilne opružne vješalice	Primjer
Vrsta/konfiguracija vješalice	Vrsta A, B, C, D, E, F, G
Veličina opruge / br.	br. 0 - br. 22
Travel Range	30 mm, 60 mm, 90 mm, 120 mm 180 mm
Radno opterećenje	0,2 kN - 400 kN
Instalirano opterećenje (hladno opterećenje)	kN / kgf
Radno opterećenje (vruće opterećenje)	kN / kgf
Smjer kretanja	Gore/dolje
Varijabilnost (%)	≤ 25% (standardno)
Površinska obrada	Vruće pocinčano/lakirano
Materijal kućišta	Ugljični čelik (Q235/Q355)

Gradirano usklađivanje materijala i sustav precizne proizvodnje

Rješenje za prilagodbu materijala na tri razine

Na temelju stupnja korozije i temperaturnih zahtjeva za različite radne uvjete, uspostavili smo stupnjevani sustav materijala za petrokemijske nosače promjenjivih opruga kako bismo izbjegli pretjerano projektiranje ili nedovoljne performanse:

▶  Osnovni stupanj: Q345B kućište + 60Si2MnA opruga, pogodno za komunalne cjevovode normalne temperature bez jake korozije

▶  Advanced Grade: Kućište od nehrđajućeg čelika 304 + 50CrVA opruga s tretmanom vrućeg cinčanja, pogodno za srednju koroziju i procesne cjevovode ispod 300 ℃

▶  Posebni stupanj: 316L / Hastelloy kućište + opruga od visokotemperaturne legure na bazi nikla, pogodna za jaku koroziju, 550 ℃ visoke temperature ili -196 ℃ niske temperature

Ključna kontrola procesa proizvodnje

Svi proizvodi usvajaju standardizirane CNC proizvodne procese, sa 100% sljedivošću za osnovne postupke:

▶  Namotavanje opruge: korištenjem CNC strojeva za opruge uvezenih iz Njemačke, greške u nagibu i promjeru opruge kontroliraju se unutar 0,1 mm

▶  Toplinska obrada: Primjena vakuumskog kaljenja + tri procesa kaljenja za potpuno uklanjanje unutarnjeg naprezanja opruge, poboljšavajući otpornost na zamor za 60%

▶  Zavarivanje: Korištenje zavarivanja argonom, sa 100% ispitivanjem penetrantom na zavarenim spojevima kako bi se osiguralo da nema poroznosti, pukotina ili drugih nedostataka

▶  Površinska obrada: Tri procesa uklanjanja rđe pjeskarenjem + epoksidni temeljni premaz bogat cinkom + završni sloj fluorougljika, s ukupnom debljinom premaza ≥120μm

Osnovne razlike u odnosu na potpore opće namjene

Dimenzija usporedbe	Varijabilni opružni nosač opće namjene	Petrokemijski varijabilni nosač opruge
Životni vijek protiv korozije	Obična boja, 1-2 godine	Troslojna zaštita od korozije, ≥10 godina
Izvedba zaštićena od eksplozije	Nema dizajna otpornog na eksploziju	U skladu s ATEX standardima zaštite od eksplozije, nema opasnosti od iskrenja
Pokrivenost inspekcije	Inspekcija uzorkovanja, stopa uzorkovanja 5%.	100% potpuni pregled, svaka jedinica dolazi s izvješćem o ispitivanju
Život umora	50.000-80.000 ciklusa	≥150.000 ciklusa, ispunjavanje dugoročnih radnih zahtjeva
Odabir materijala	Materijal od jednog ugljičnog čelika	Trorazinski sustav materijala, precizno prilagođen uvjetima rada

Tipični scenariji primjene

Petrokemijski varijabilni nosači opruga naširoko se koriste u ključnim instalacijama u lancu petrokemijske industrije:

▶  Cjevovodi za prijenos sirove nafte i naftnih derivata u jedinicama za atmosfersku i vakuumsku destilaciju

▶  Reakcijska nafta i plin, cirkulacijski cjevovodi katalizatora u jedinicama fluidnog katalitičkog krekiranja

▶  Cjevovodi za visokotemperaturni krekirajući plin i niskotemperaturni etilenski plinovi u jedinicama za krekiranje etilena

▶  Visokotlačni cjevovodi za vodik i naftne proizvode u jedinicama za hidrofiniranje

▶  Ukapljeni prirodni plin i BOG plinovodi u LNG terminalima

▶  Ulazni/izlazni cjevovodi i cjevovodi za gašenje požara u naftnim spremnicima

Kontrola kvalitete cijelog procesa

Uspostavili smo zatvoreni sustav kvalitete od projektiranja do postprodajne usluge kako bismo osigurali da svaki petrokemijski varijabilni nosač opruge zadovoljava najviše sigurnosne standarde petrokemijske industrije:

Svaki proizvod prolazi sveobuhvatno interno testiranje prije otpreme

Navlake za kućno testiranje

Dimenzionalni i vizualni pregled, PMI (Positive Material Identification), ispitivanje tvrdoće, MT/PT ispitivanje bez razaranja (gdje je primjenjivo), ispitivanje opterećenja oprugom s krivuljama opterećenja i pomaka i mjerenje debljine premaza. Dostupna su izvješća o tvorničkim ispitivanjima (FTR) i izvješća o ispitivanju materijala (MTR).

Napomena: Interno testiranje nije testiranje treće strane koje je akreditirao ILAC

Testiranje uz prisustvo treće strane ili laboratorijsko testiranje dostupno je kao dodatna usluga koja se zasebno naplaćuje.

Izborne usluge inspekcije treće strane (navedene zasebno)

1. Ispitivanje materijala

Analiza kemijskog sastava, ispitivanje vlačne čvrstoće, ispitivanje niskotemperaturnim udarom po Charpyju i ispitivanje tvrdoće.

2. NDT zavarivanje

Ispitivanje magnetskim česticama (MT), ispitivanje tekućim penetrantima (PT), ultrazvučno ispitivanje (UT) i radiografsko ispitivanje (RT).

3. Ispitivanje izvedbe opružnog opterećenja

Uključujući krivulje opterećenje-pomak.

4. Inspekcija zaštite od korozije vrućim pocinčavanjem / epoksidnim premazom

5. Ispitivanje uz prisustvo svjedoka, nadzor tvornice i inspekcija prije otpreme (PSI)

Naše prednosti

Uspoređeno s LISEGA međunarodnim sustavom nosača cijevi

Naša točnost opterećenja proizvoda, standardi ispitivanja i sustavi dokumentacije uspoređeni su s međunarodnim sustavom potpore cijevi LISEGA.

Ono što nas izdvaja

Za razliku od standardnih domaćih proizvođača koji isporučuju samo sam proizvod, mi uz svaku opružnu jedinicu dajemo krivulju pomaka opterećenja. Također olakšavamo SGS testiranje treće strane i inspekcije kod svjedoka te podržavamo preglede dokumenata od strane PE/CPE inženjera za inozemne projekte.

Ekskluzivne tehničke usluge

▶  Besplatna procjena radnih uvjeta i izračun odabira: Pružanje profesionalne analize naprezanja i rješenja za odabir podrške/vješalica na temelju parametara cjevovoda i radnih uvjeta

▶  Nestandardna prilagodba proizvoda: usluge projektiranja jedan na jedan za posebne zahtjeve za opterećenje, pomak ili prostor za ugradnju

▶  Upute za instalaciju na licu mjesta: slanje certificiranih inženjera koji će voditi instalaciju i puštanje u rad na licu mjesta

▶  Usluga redovite inspekcije: Pružanje tromjesečnih usluga inspekcije i održavanja za kupce godišnje suradnje

▶  Hitni odgovor na rezervne dijelove: uspostavljanje namjenskog skladišta rezervnih dijelova kako bi se osiguralo slanje hitnih rezervnih dijelova u roku od 24 sata

Često postavljana pitanja (FAQ)

P: Mogu li se vaši petrokemijski nosači promjenjivih opruga prilagoditi posebnim materijalima?

O: Da. Osim standardnog trorazinskog sustava materijala, možemo pružiti prilagodbe s posebnim legurama kao što su Hastelloy C276, Monel 400 i Inconel 625 za prilagodbu ekstremnim uvjetima kao što su jaka korozija i ultravisoke temperature. Vrijeme isporuke za proizvode od posebnih materijala obično je 45-60 dana, molimo konzultirajte naš prodajni tim za detalje.

P: Može li ovaj proizvod zadovoljiti 3-5 godina kontinuiranog neprekidnog rada zahtjeva petrokemijskih postrojenja?

O: Da. Naši petrokemijski varijabilni nosači opruga prošli su 150.000 ciklusa zamora i kontinuirano su radili do 12 godina bez kvara u stvarnim radnim uvjetima. Svi proizvodi imaju dvostruku strukturu protiv labavljenja i potpuno zabrtvljeni dizajn, učinkovito sprječavajući labavljenje i koroziju tijekom rada, u potpunosti ispunjavajući zahtjeve dugotrajnog rada.

P: Koji su dokumenti o inspekciji uključeni uz svaki proizvod prilikom otpreme?

O: Svaki proizvod dolazi s potpunim dokumentima o potvrdi kvalitete, uključujući: Potvrdu o ispitivanju sirovina (MTC EN 10204 3.1), Izvješće o ispitivanju opterećenja oprugom, Izvješće o pregledu dimenzija i Potvrdu o sukladnosti proizvoda. Ako je potrebna inspekcija treće strane od strane SGS-a, BV, TUV-a ili drugih institucija, možemo je dogovoriti unaprijed i izdati odgovarajuća izvješća.
