Cjevovodni sustavi u energetskoj industriji rade u složenim radnim uvjetima, općenito karakteriziranim visokom temperaturom i visokim tlakom, zapaljivim i eksplozivnim medijima i dugim kontinuiranim razdobljima rada. Kvar nosača cjevovoda može dovesti do pucanja cjevovoda, curenja medija, pa čak i do velikih sigurnosnih nesreća.
Ova slika prikazuje krivulju performansi pomaka opterećenja promjenjivog opružnog nosača/vješalice, uključujući ključne parametre opterećenja i pomaka za provjeru točnosti nosivosti proizvoda i radne pouzdanosti.
Svaka jedinica podliježe kalibraciji opterećenja i testiranju performansi prije otpreme. Odstupanje podešenog opterećenja kontrolira se unutar ±5%, u skladu s međunarodnim standardom ANSI/MSS‑SP‑58‑2018 kao i NB/T47039‑2013.
Proizvodi ispunjavaju tehničke zahtjeve za energetske, petro‑kemijske i druge industrijske cjevovodne sustave. Prema MSS-SP-58-2018, najveća dopuštena varijabilnost opterećenja za varijabilne opružne jedinice ne smije premašiti 25% radnog vrućeg opterećenja unutar punog radnog hoda.

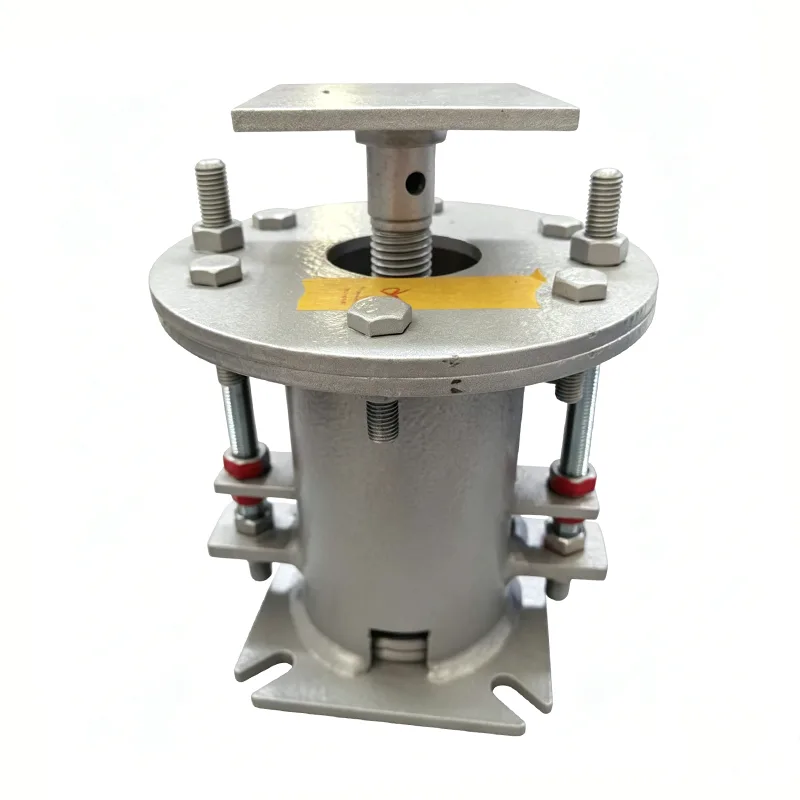

Opružna potpora s varijabilnom oprugom za energetsku industriju namjenski je elastični potporni uređaj za cjevovod dizajniran posebno za energetsku industriju. Održava stabilne performanse u ekstremnim radnim uvjetima i osigurava siguran i pouzdan rad energetskih objekata.
Varijabilni opružni nosač Energy Industry apsorbira toplinski pomak cjevovoda uzrokovan temperaturnim promjenama kroz elastičnu deformaciju opruga, dok nosi vlastitu težinu cjevovoda i dodatna opterećenja.
S 14 godina iskustva u opsluživanju potpornih sustava cjevovoda u energetskoj industriji, Yangzhou Tianshun Pipeline uspješno je primijenio svoje proizvode na više od 300 energetskih projekata diljem svijeta, uključujući kritičnu infrastrukturu kao što su termoelektrane, nuklearne elektrane, LNG terminali i dalekovodi za prirodni plin.
| Tablica specifikacija varijabilne opružne vješalice | Primjer |
| Vrsta/konfiguracija vješalice | Vrsta A, B, C, D, E, F, G |
| Veličina opruge / br. | br. 0 - br. 22 |
| Travel Range | 30 mm, 60 mm, 90 mm, 120 mm 180 mm |
| Radno opterećenje | 0,2 kN - 400 kN |
| Instalirano opterećenje (hladno opterećenje) | kN / kgf |
| Radno opterećenje (vruće opterećenje) | kN / kgf |
| Smjer kretanja | Gore/dolje |
| Varijabilnost (%) | ≤ 25% (standardno) |
| Površinska obrada | Vruće pocinčano/lakirano |
| Materijal kućišta | Ugljični čelik (Q235/Q355) |
▶ Dizajn visoke pouzdanosti: sve kritične komponente imaju redundantni dizajn sa sigurnosnim faktorom ne manjim od 1,6 puta.
▶ Široka temperaturna prilagodljivost: normalno radi u ekstremnim temperaturnim okruženjima u rasponu od -196 ℃ do +600 ℃.
▶ Izvrsna otpornost na zamor: opruge su prošle 150.000 ciklusa zamora kako bi zadovoljile dugoročne zahtjeve kontinuiranog rada energetskih postrojenja.
▶ Visoka točnost opterećenja: podvrgnuto trima kalibracijama opterećenja prije otpreme, s kontrolom pogreške unutar ±5%.
▶ Protiv labavljenja i antiseizmička struktura: ima dvostruki dizajn protiv labavljenja, sposoban izdržati potrese magnitude 8 i vibracije opreme.
▶ On-line prilagodljivost: Opremljen je posebnim mehanizmom za podešavanje za fino podešavanje opterećenja bez isključivanja.
|
Stavka za usporedbu |
Varijabilni opružni nosač opće namjene |
Potpora varijabilne opruge za energetsku industriju |
|
Faktor sigurnosti dizajna |
1,2-1,4 puta |
≥1,6 puta |
|
Raspon radne temperature |
-40 ℃ ~ +450 ℃ |
-196 ℃ ~ +600 ℃ |
|
Život umora |
50 000-100 000 ciklusa |
≥150 000 ciklusa |
|
Dizajn protiv labavljenja |
Jednostruka matica protiv otpuštanja |
Dvostruka zaštita od labavljenja + sigurnosne podloške |
|
Inspekcijski standard |
Inspekcija uzorkovanja |
100% potpuni pregled + izborni pregled treće strane |
|
Primjenjivi radni uvjeti |
Opća industrijska okruženja |
Ekstremni uvjeti u energetskoj industriji |
Promjenljivi opružni nosač Energy Industry ima široku primjenu u cjevovodnim sustavima raznih energetskih objekata:
▶ Glavni parovodi, cjevovodi za napojnu vodu i kanali za dimne plinove/zrak u termoelektranama
▶ Konvencionalni otočni i nuklearni otočni sustavi pomoćnih cjevovoda u nuklearnim elektranama
▶ Kriogeni cjevovodi u LNG terminalima i stanicama za rasplinjavanje
▶ Stanice i ventilske komore međugradskih plinovoda
▶ Cjevovodi za hidrauliku i ulje za podmazivanje u vjetroelektranama
▶ Cjevovodi za prijenos topline u solarnim termoelektranama
Uspostavili smo strogi poseban proces kontrole kvalitete za energetske proizvode kako bismo osigurali da svaka varijabilna opružna potpora za energetsku industriju zadovoljava najviše industrijske standarde:
▶ Ulazna inspekcija sirovina: svaku seriju čelika prati originalni certifikat o materijalu i podvrgava se spektralnoj analizi i ispitivanju mehaničkih svojstava.
▶ Kontrola proizvodnje opruga: Proizvedeno korištenjem CNC strojeva za namotavanje opruga, svaka opruga prolazi tri testa pune kompresije.
▶ Kontrola kvalitete zavarivanja: Sve postupke zavarivanja izvode certificirani zavarivači i podliježu 100% ispitivanju bez razaranja (NDT).
▶ Testiranje izvedbe gotovog proizvoda: svaka jedinica podvrgava se ispitivanju opterećenja punim hodom i kalibraciji pomaka.
▶ Završna inspekcija prije otpreme: Izdaju se kompletni dokumenti o potvrdi kvalitete, uključujući izvješća o materijalu, izvješća o ispitivanju i potvrde o sukladnosti.
Naš sustav upravljanja kvalitetom certificiran je prema ISO 9001:2015, a svi proizvodi u skladu su s međunarodnim standardima uključujući CE, API i ASME.
▶ Besplatna analiza naprezanja cjevovoda i proračun odabira nosača/visalica
▶ Prilagođene usluge projektiranja za specifične energetske projekte
▶ Upute za postavljanje i puštanje u rad na licu mjesta
▶ Redoviti servisi pregleda i održavanja
▶ Hitna opskrba rezervnim dijelovima uz 24-satnu reakciju kupaca
Za detaljnije informacije o varijabilnoj opružnoj potpori Energy Industry ili tehničkom odabiru za vaš projekt, obratite se našem profesionalnom prodajnom timu.
