Yangzhou Tianshun Pipeline Technology Co., Ltd., osnovana 2012. godine, proizvodi cijeli asortiman proizvoda u strogom skladu sa standardom HG/T 20644 promjenjivih nosača opruga i vješalica. Podupirač s promjenjivom oprugom tipa F osnovni je proizvod u standardnoj seriji, posebno dizajniran za donju potporu cjevovoda. Široko se koristi u cjevovodnim sustavima male i srednje zapremine u elektroenergetskoj, petrokemijskoj, metalurškoj i drugim industrijama te je jedan od najčešće korištenih modela s promjenjivom oprugom u inženjerstvu.
Ova slika prikazuje krivulju performansi pomaka opterećenja promjenjivog opružnog nosača/vješalice, uključujući ključne parametre opterećenja i pomaka za provjeru točnosti nosivosti proizvoda i radne pouzdanosti.
Svaka jedinica podliježe kalibraciji opterećenja i testiranju performansi prije otpreme. Odstupanje podešenog opterećenja kontrolira se unutar ±5%, u skladu s međunarodnim standardom ANSI/MSS‑SP‑58‑2018 kao i NB/T47039‑2013.
Proizvodi ispunjavaju tehničke zahtjeve za energetske, petro‑kemijske i druge industrijske cjevovodne sustave. Prema MSS-SP-58-2018, najveća dopuštena varijabilnost opterećenja za varijabilne opružne jedinice ne smije premašiti 25% radnog vrućeg opterećenja unutar punog radnog hoda.
| Tablica specifikacija varijabilne opružne vješalice | Primjer |
| Vrsta/konfiguracija vješalice | Vrsta A, B, C, D, E, F, G |
| Veličina opruge / br. | br. 0 - br. 22 |
| Travel Range | 30 mm, 60 mm, 90 mm, 120 mm 180 mm |
| Radno opterećenje | 0,2 kN - 400 kN |
| Instalirano opterećenje (hladno opterećenje) | kN / kgf |
| Radno opterećenje (vruće opterećenje) | kN / kgf |
| Smjer kretanja | Gore/dolje |
| Varijabilnost (%) | ≤ 25% (standardno) |
| Površinska obrada | Vruće pocinčano/lakirano |
| Materijal kućišta | Ugljični čelik (Q235/Q355) |

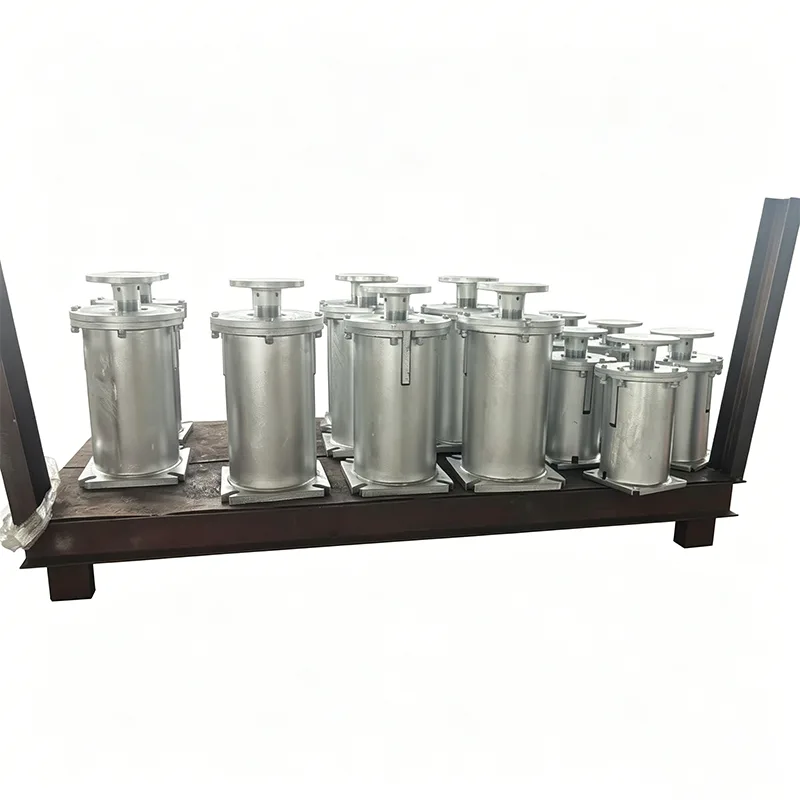

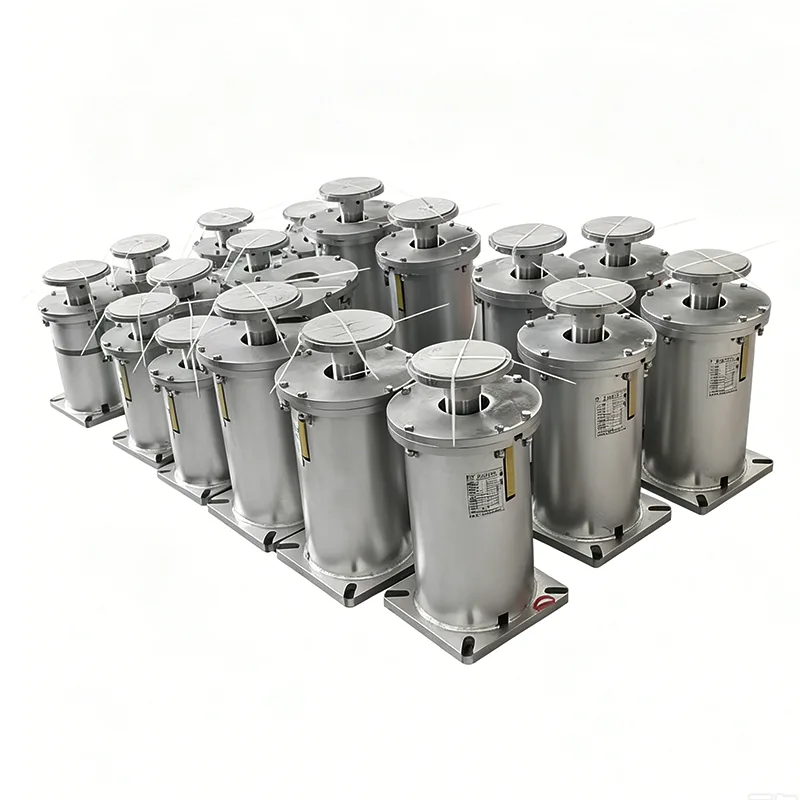

Promjenljivi opružni nosač tipa F ima okomitu kutijastu strukturu koja se sastoji od sljedećih dijelova:
▶ Osnovna ploča: Široka noseća osnovna ploča, spojena na temelj
▶ Cilindar opruge: ugrađena cilindrična spiralna kompresijska opruga
▶ Gornja ploča: ploča za opterećenje, spojena na nosač cijevi
▶ Pločica s indikatorom pomaka: označena pozicijama hladnog i vrućeg stanja
▶ Zasun za zaključavanje: zaključan tijekom transporta i instalacije
▶ Vijak za podešavanje visine: fino podešavanje opterećenja na licu mjesta
Potpuno usklađen s HG/T 20644 standardom, zamjenjiv s proizvodima drugih proizvođača
Standardizirane serije opterećenja i pomaka, pogodne za odabir instituta za projektiranje
Jedinstvene dimenzije ugradnje, pogodne za inženjersku nabavu
Opruga je prethodno komprimirana u skladu s projektiranim opterećenjem, zaključana u hladnom položaju
Potrebno je samo ukloniti zasune za zaključavanje nakon postavljanja na licu mjesta da biste ga stavili u uporabu
Nema potrebe za podešavanjem kompresije opruge na licu mjesta
Vertikalni dizajn, mala površina poda
Ukupna visina 200-400 mm, pogodna za prostorno ograničene prilike
Nisko težište, dobra stabilnost
Sklop opruge može se izvući i zasebno zamijeniti
Jasna indikacija pomaka, tijekom pregleda
Bez potrošnih dijelova, dizajn bez održavanja
|
Serija pomaka |
Raspon opterećenja |
Proljetni broj |
Raspon krutosti |
Visina tijela |
Veličina osnovne ploče |
|
30 mm pomaka |
0,2 kN ~ 22 kN |
00 ~ 22 |
0,07 ~ 7,3 kN/mm |
215 mm |
170×120 mm |
|
60 mm pomaka |
0,2 kN ~ 42 kN |
00 ~ 42 |
0,03 ~ 7,0 kN/mm |
265 mm |
170×120 mm |
|
90 mm pomaka |
0,5 kN ~ 65 kN |
01 ~ 65 |
0,06 ~ 7,2 kN/mm |
315 mm |
215×160 mm |
|
120 mm pomaka |
0,5 kN ~ 90 kN |
01 ~ 90 |
0,04 ~ 7,5 kN/mm |
365 mm |
215×160 mm |
Standard izvedbe: HG/T 20644-2024 Stopa promjene opterećenja: ≤25% (standardni zahtjev) Materijal opruge: 50CrVA čelik za opruge Materijal školjke: Q235BTretman protiv korozije: Uklanjanje rđe pjeskarenjem + epoksidni temeljni premaz bogat cinkom + završni premaz
Standardni primjer kodiranja modela potpore promjenjive opruge tipa F:
▶ Radno opterećenje cjevovoda (kN)
▶ Okomiti toplinski pomak cjevovoda (mm)
▶ Smjer pomaka (gore/dolje)
▶ Stupanj korozije prema okolišu
Naš profesionalni tim može izravno pružiti točne modele proizvoda tipa F na temelju parametara cjevovoda koje navedete.
▶ Radno opterećenje cjevovoda: 15kN
▶ Toplinski pomak cjevovoda prema gore: 40 mm
1. Odredite seriju pomaka: pomak od 40 mm, odaberite seriju od 60 mm (rezervna margina)
2. Izračunajte opterećenje u vrućem stanju: pomak prema gore, otpuštanje opruge, smanjenje opterećenja
3. Provjerite tablicu krutosti opruge: odaberite oprugu br. 106, krutost 0,25 kN/mm
4. Izračunajte promjenu opterećenja: 40 mm × 0,25 kN/mm = promjena 10 kN
5. Provjerite stopu promjene: 10kN / 15kN = 6,7% ≤ 25%, ispunjavanje zahtjeva
Odabir nosača promjenjive opruge tipa F čini se kompliciranim, ali zapravo slijedi standarde. Pružamo besplatnu uslugu odabira: trebate samo navesti parametre cjevovoda, a mi ćemo vam pružiti točne modele.
|
Scenarij primjene |
Karakteristike radnih uvjeta |
Zašto odabrati tip F |
|
Cjevovodi donjeg sloja u galerijama cijevi |
Cjevovodi najnižeg sloja, bez točaka dizanja iznad |
Potpora prema gore od poda galerije cijevi |
|
Cjevovodi na platformama opreme |
Postavljen na platforme čelične konstrukcije |
Izravno naslonjeno na čelične grede platforme |
|
Ulazni i izlazni cjevovodi pumpe |
Pomak ≤50 mm, stabilno opterećenje |
Standardni model, niske cijene |
|
Cjevovodi za cirkulaciju vode |
Normalna temperatura, mali pomak |
Varijabilna opruga u potpunosti zadovoljava zahtjeve |
|
Cjevovodi za komprimirani zrak |
Stabilan tlak, mala promjena temperature |
Tip F ima najveću cijenu |
|
Pomoćni parovodi |
Srednja temperatura, pomak ≤50 mm |
Varijabilna opruga zadovoljava zahtjeve |
|
Cjevovodi za kemijska otapala |
Normalna temperatura, bez velikih kolebanja temperature |
Standardni tip F je univerzalan |
Posebna provjera opruge: 100% test opterećenja za svaku oprugu, zabilježite krivulju krutosti
Postavka predkompresije: točno komprimirano u položaj hladnog stanja prema zahtjevima narudžbe, zaključano
Kalibracija indikacije pomaka: položaj indikatorske ploče točan do ±1 mm
Antikorozivni tretman: pjeskarenje stupnja Sa2.5, debljina premaza ≥80μm
Provjera izgleda: sveobuhvatna provjera zavara, dimenzija i oznaka
Dostupne zalihe: uobičajeni modeli (TF030-TF120, obujam 30/60/90) na zalihama
Brza isporuka: narudžbe zaliha isporučuju se unutar 3 dana, narudžbe po narudžbi 7-10 dana
Skupna cijena: višestruka cijena za skupnu nabavu inženjeringa
Potpuna dokumentacija: svaka serija proizvoda dolazi s certifikatom o kvalifikaciji, izvješćem o proljetnom ispitivanju, uputama za montažu
Besplatan odabir: profesionalni inženjeri daju izračun odabira kako bi osigurali točan model
Odredba crteža: Osigurajte standardne crteže instalacijskih dimenzija za suradnju s projektom
Tehnička podrška: Odgovorite na razna pitanja u vezi s instalacijom, puštanjem u pogon i korištenjem
Jamstvo kvalitete: 2-godišnje jamstvo na proizvod, besplatna zamjena za neljudsku štetu
Odgovor u hitnim slučajevima: Osigurajte rješenja za probleme na licu mjesta u roku od 24 sata
Rezervni dijelovi: opružni sklopovi, vijci i drugi potrošni dijelovi
Nosač varijabilne opruge tipa F standardni je opći proizvod u kemijskoj industriji, a također i najčešće korišten model varijabilne opruge u inženjerstvu. Usredotočeni smo na standardnu serijsku proizvodnju 14 godina, uz stabilnu kvalitetu proizvoda i pravovremenu isporuku, te smo opsluživali inženjerske projekte u više od 40 zemalja diljem svijeta. Odaberite standardni tip F, odaberite pouzdanost i praktičnost.
