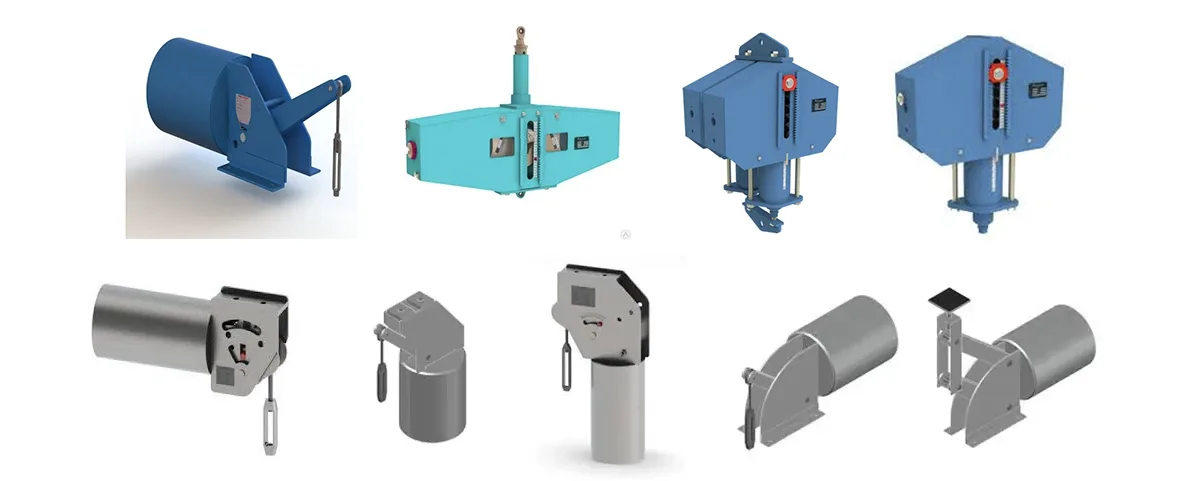

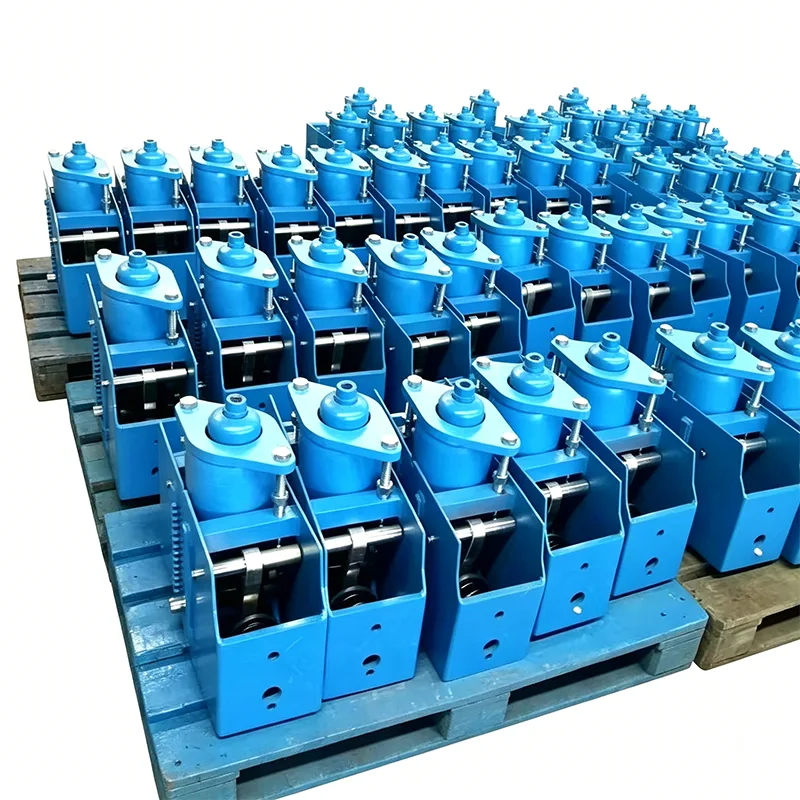

Precizna vješalica s konstantnom oprugom za cjevovode velikog volumena s ujednačenim opterećenjem

Vješalice s konstantnom oprugom, koje se također nazivaju opružnim potporama s konstantnim opterećenjem ili potporima s konstantnom silom, isporučuju gotovo jednoliku potpornu silu kroz cijeli raspon kretanja cijevi. Ove jedinice su posebno projektirane za sustave cjevovoda koji doživljavaju značajan vertikalni toplinski pomak, gdje bi promjenjivi opružni nosači doveli do prekomjerne varijacije opterećenja i prenijeli neželjeni stres na spojenu opremu i cjevovod.

Krivulja opterećenje-pomak dobivena tipskim ispitivanjem stalnog opružnog nosača/vješalice. Horizontalna os označava pomak dok vertikalna os predstavlja opterećenje. Krivulja ostaje približno vodoravna preko punog radnog hoda, pokazujući da potporna sila ostaje u biti konstantna kada se cijev savija zbog toplinskog širenja i skupljanja.

Ovim tipskim ispitivanjem provjerava se postojanost opterećenja, stabilnost punog hoda i radna pouzdanost konstantnih opružnih jedinica. Sve proizvodne jedinice podliježu kalibraciji opterećenja prije otpreme, s odstupanjem opterećenja kontroliranim unutar ±6% u skladu s ANSI/MSS‑SP‑58‑2018 i NB/T47038‑2013.

Ovi proizvodi su primjenjivi na industrijske cjevovodne sustave s velikim toplinskim pomakom, uključujući glavne cjevovode pare i druge visokotemperaturne i visokotlačne cjevovode.

NaTehnologija cjevovoda Yangzhou Tianshun, proizvodimo vješalice s konstantnom oprugom pomoću provjerenog mehanizma klipnjače u kombinaciji s visokokvalitetnim kompresijskim oprugama. Ovaj dizajn uravnotežuje moment opruge i moment opterećenja oko glavne osi tijekom cijelog hoda, održavajući odstupanje opterećenja unutar ±5% kao standard — i ±3% za konfiguracije visoke preciznosti. Svaki sklop smješten je u zaštitno kućište koje štiti unutarnje komponente od građevinskog otpada i zagađivača iz okoliša, smanjujući rizik održavanja tijekom životnog vijeka nosača.

Tehničke specifikacije i serije

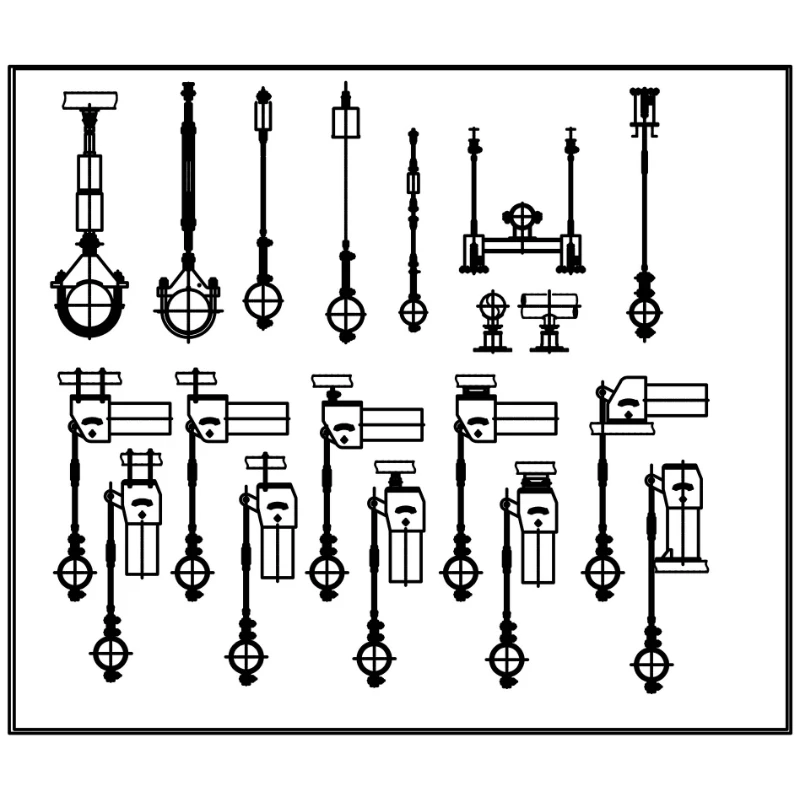

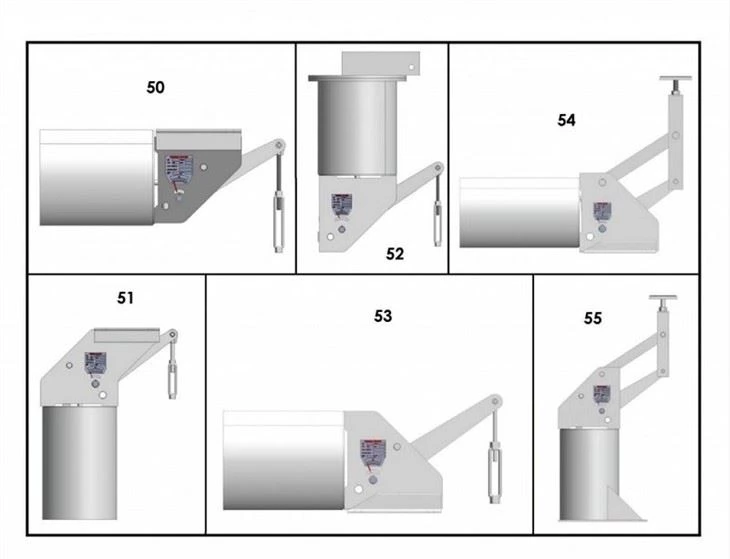

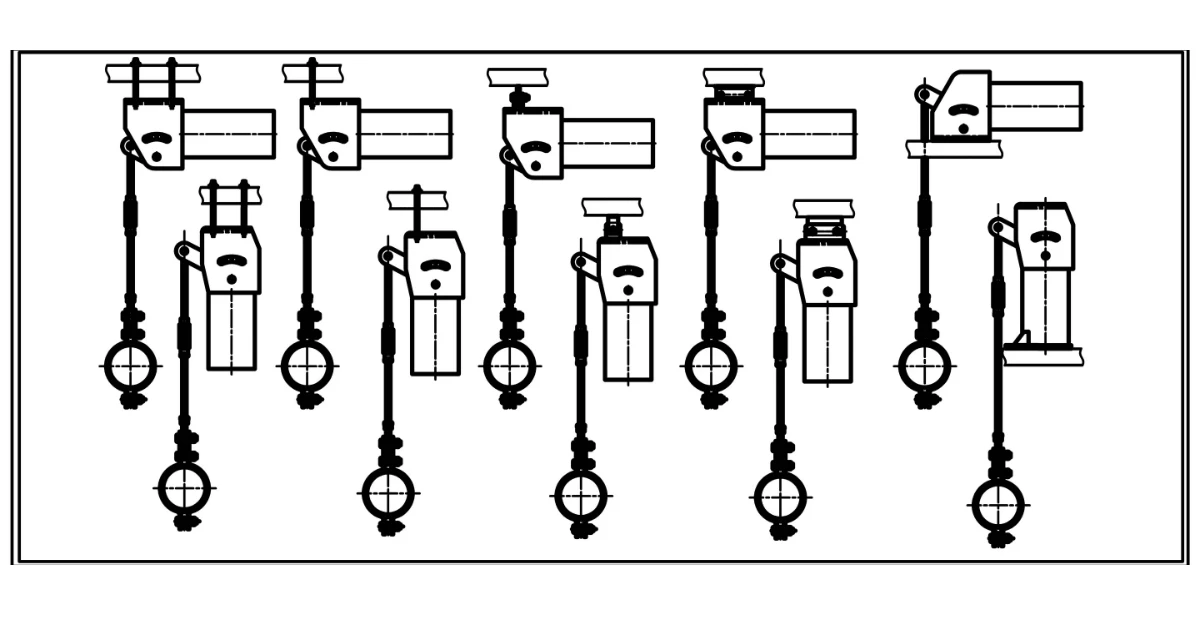

Našestalna potpora oprugePortfelj pokriva raspon radnog opterećenja od 0,1 kN do 500 kN, sa standardnim opcijama hoda od 50 mm, 100 mm, 200 mm i 400 mm, te dostupnim prilagođenim hodovima do 600 mm. Standardne serije uključuju modele PH, LH, CA, CS i TH, pogodne za vodoravnu i okomitu ugradnju. Zavojnice opruga proizvedene su od legiranog čelika 60Si2Mn ili 50CrVA, a kućišta su obložena vrućim pocinčavanjem ili epoksidnim premazom kako bi odgovarala radnim temperaturama okoline od -20°C do +80°C.

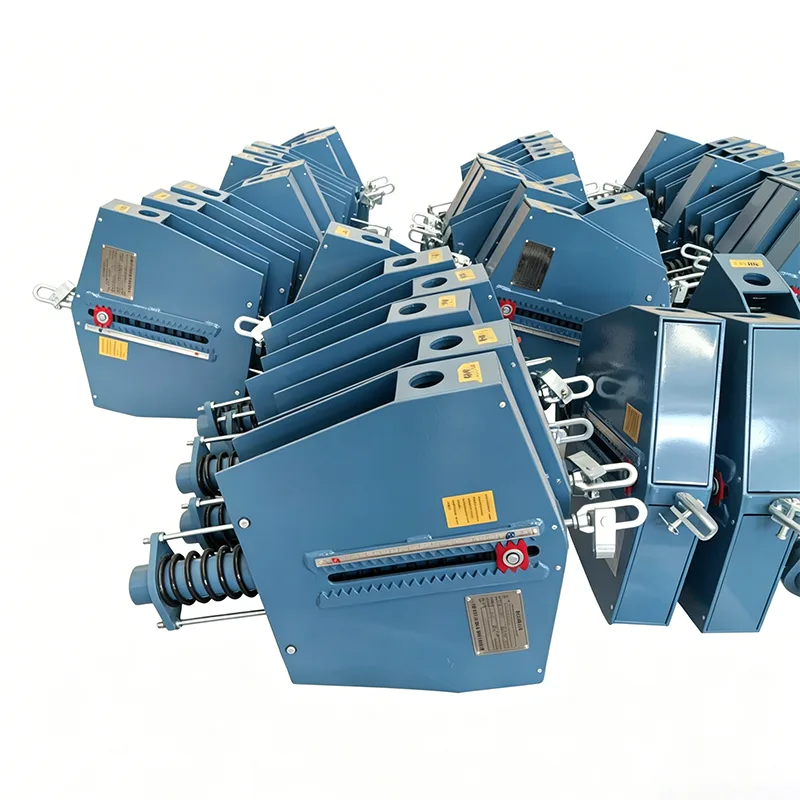

Svaka vješalica sa stalnom oprugom tvornički je postavljena na kupčevo specificirano opterećenje i hladno/vruće položaje, te je opremljena gornjim i donjim graničnicima hoda kako bi se spriječilo prekoračenje hoda. Jasno vidljiva putna ljestvica i kotačić za podešavanje opterećenja omogućuju fino podešavanje na licu mjesta unutar ±10% nazivnog opterećenja, s nekim konfiguracijama podesivim do ±20% u koracima od 2%. Crvene unaprijed postavljene igle ugrađene su u tvornici za zaključavanje oslonca tijekom hidrostatičkog ispitivanja i pranja kiselinom, izdržavajući do dvostruko veće opterećenje prije uklanjanja pri puštanju sustava u rad.

Standardi i prilagođeni inženjering

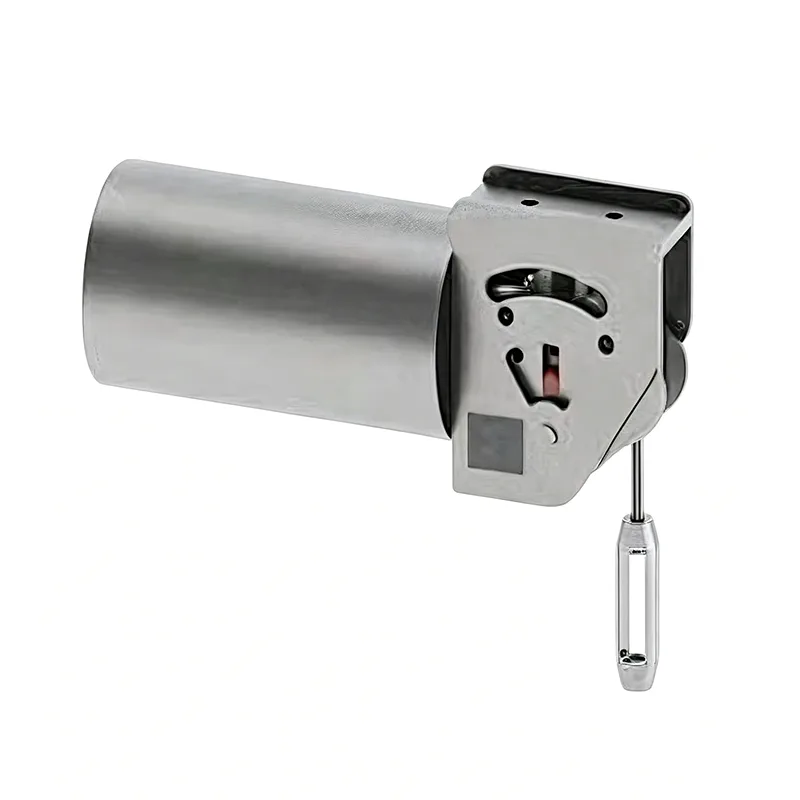

Svi opružni nosači pri stalnom opterećenju dizajnirani su i proizvedeni u skladu s GB/T 17116.1/.2/.3 i NB/T 47039, te su u potpunosti prilagodljivi međunarodnim standardima uključujući MSS SP-58, ASME B31.1 / B31.3, EN 13480-3, VGB-R 510 L i JIS B 8501. Kao iskusan proizvođač nosača cijevi, također proizvodimo potpuno prilagođene nosače konstantne sile na temelju crteža kupaca i parametara specifičnih za projekt.

Primjena u kritičnim industrijama

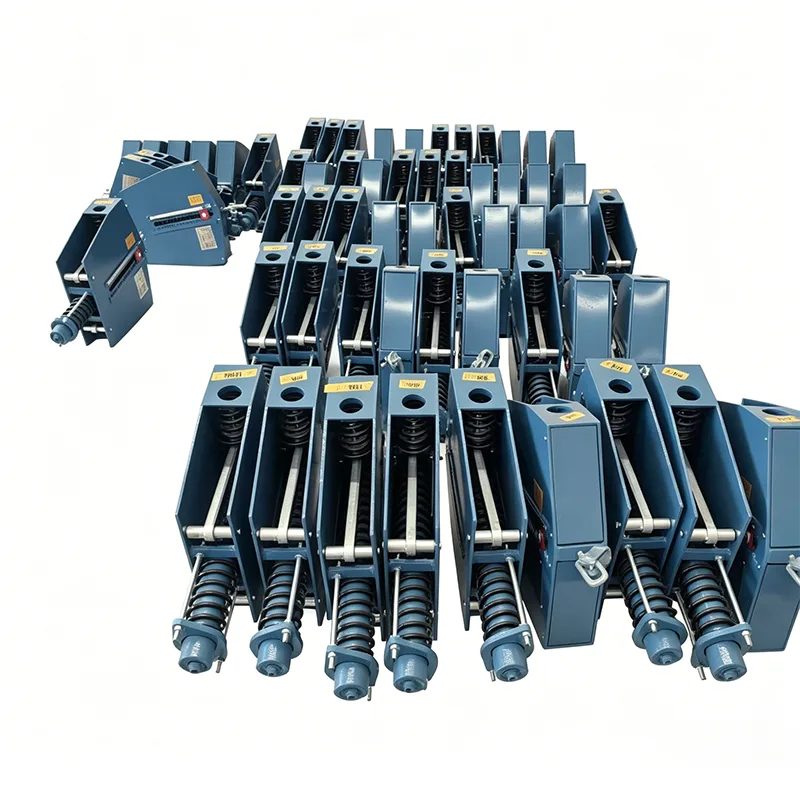

Konstantne opružne vješalice navedene su u sustavima cjevovoda gdje se o postojanosti opterećenja ne može raspravljati. Tipične instalacije uključuju termoelektrane, nuklearne elektrane, rafinerije, LNG i LPG terminale, mreže daljinskog grijanja i visokotemperaturne procesne linije u petrokemijskim i farmaceutskim postrojenjima. Često se postavljaju uz varijabilne opružne nosače na istom cjevovodu — stalne jedinice u čvorovima s velikim pomakom i varijabilne opružne vješalice na mjestima s manjim toplinskim pomakom.

Širi asortiman proizvoda za potporu cijevi

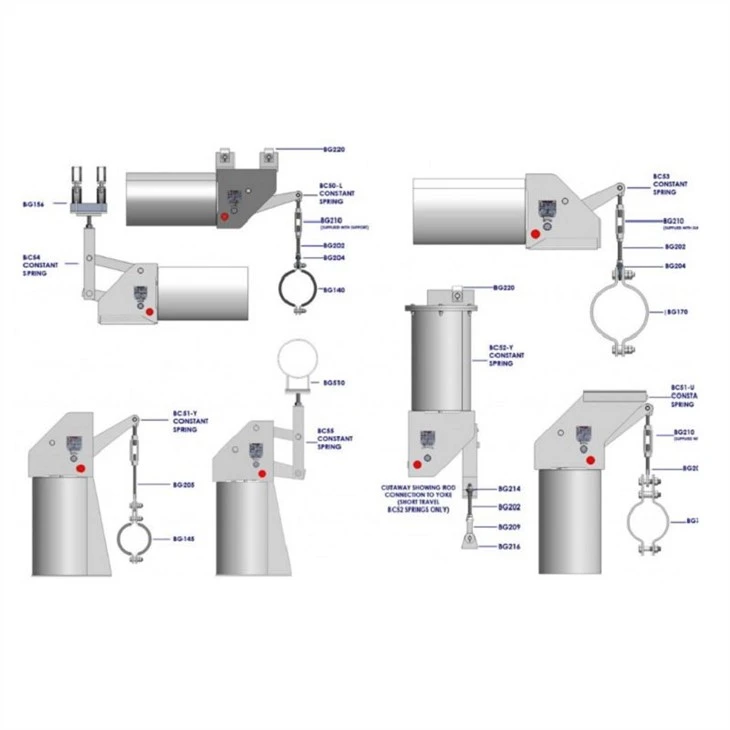

Osim stalnih opružnih vješalica, naš kompletan portfelj nosača cijevi uključuje varijabilne opružne nosače, krute vješalice, nosače za cijevi, predizolirane nosače cijevi i hidrauličke prigušivače za dinamičku kontrolu opterećenja. Za projekte koji zahtijevaju toplinsku kompenzaciju pomaka, isporučujemo i metalne kompenzacijske spojeve s mijehom, gumene kompenzacijske spojeve i tkaninske kompenzacijske spojeve koji se integriraju s našim potpornim sustavima kako bi formirali cjelovito rješenje cjevovoda.

Osiguranje kvalitete i usluge

Svaki nosač podvrgava se potpunom internom testiranju prije otpreme, uz potporu našeg sustava upravljanja kvalitetom ISO 9001:2015 i usklađenosti sa standardima ASME i API gdje je potrebno. Klijenti dobivaju posvećenu tehničku podršku od upita do instalacije, 24-satni odgovor na sve ponude i smjernice za podešavanje opterećenja na licu mjesta kao dio naše usluge nakon prodaje. S više od 14 godina proizvodnje nosača cijevi i dilatacijskih spojeva za projekte u 45 zemalja, isporučujemo i standardne kataloške jedinice i potpuno projektirana prilagođena rješenja za EPC izvođače i krajnje korisnike širom svijeta.

Često postavljana pitanja

Koja je razlika između stalne opružne vješalice i varijabilne opružne potpore?

Promjenjivi oslonci opruge vrše različitu reakcijsku silu dok se cijev pomiče okomito, zbog kompresije ili istezanja opruge. Vješalice s konstantnom oprugom koriste mehanizam klipnjače za održavanje gotovo jednolike potporne sile u cijelom rasponu hoda. Kao pravilo, konstantne jedinice su navedene tamo gdje toplinski pomak prelazi 50 mm ili gdje varijacija opterećenja mora ostati ispod 6% kako bi se izbjegao prijenos opterećenja na pumpe, turbine ili drugu osjetljivu opremu.

Što znači odstupanje opterećenja od ±5% na stalnom opružnom nosaču?

Odstupanje opterećenja je maksimalni postotak razlike između stvarne nosive sile i nazivnog nazivnog opterećenja u bilo kojoj točki unutar radnog puta. Naši standardni držači s konstantnom oprugom drže odstupanje unutar ±5%, što zadovoljava većinu zahtjeva industrijskih cjevovoda. Za kritične primjene kao što su nuklearne ili visokoprecizne procesne linije, nudimo visokoprecizne jedinice s odstupanjem od ±3%.

Kada treba ukloniti crvene unaprijed postavljene pribadače?

Unaprijed postavljeni klinovi su tvornički ugrađeni za zaključavanje vješalice u položaju hladne ugradnje, omogućujući dovršetak hidrostatskog ispitivanja i ispiranja cijevi kiselinom bez kompresije ili istezanja opružnog sklopa. Moraju se ukloniti prije nego se sustav pusti u rad, obično nakon završetka hidrotestiranja i provjera prije puštanja u pogon. Naše standardne igle izdržavaju do dvostruko veće opterećenje tijekom testiranja; javite nam ako vaš projekt zahtijeva veću sigurnosnu marginu.

Može li se opterećenje prilagoditi na licu mjesta nakon ugradnje?

Da. Svaka vješalica sa stalnom oprugom opremljena je vijkom za podešavanje opterećenja i kalibriranim brojčanikom. Okretanjem vijka povećava se ili smanjuje prethodno postavljeno opterećenje u koracima od 2%, s ukupnim rasponom podešavanja od ±10% na standardnim jedinicama (do ±20% na odabranim konfiguracijama). To omogućuje fino podešavanje kako bi se kompenzirale manje razlike između projektiranih uvjeta i stvarne instalacije na mjestu.

Koje standarde slijede vaše stalne vješalice s oprugom?

Naš standardni asortiman dizajniran je prema GB/T 17116.1/.2/.3 i NB/T 47039, te je dimenzijski i izvedbeno konvertibilan s MSS SP-58, ASME B31.1, ASME B31.3, EN 13480-3, VGB-R 510 L i JIS B 8501. Također možemo proizvesti potpuno prilagođene nosače za vaše nacrte projekta i specifikacije.

Koje je tipično vrijeme isporuke?

Standardni katalog vješalica s konstantnom oprugom obično se isporučuje u roku od 15 do 25 radnih dana, ovisno o količini i seriji. Jedinice projektirane po narudžbi zahtijevaju dodatno vrijeme inženjeringa i potvrde. Hitnu dostavu moguće je organizirati na zahtjev, uz prethodni dogovor prilikom narudžbe ili najmanje 20 dana prije planiranog datuma isporuke.
