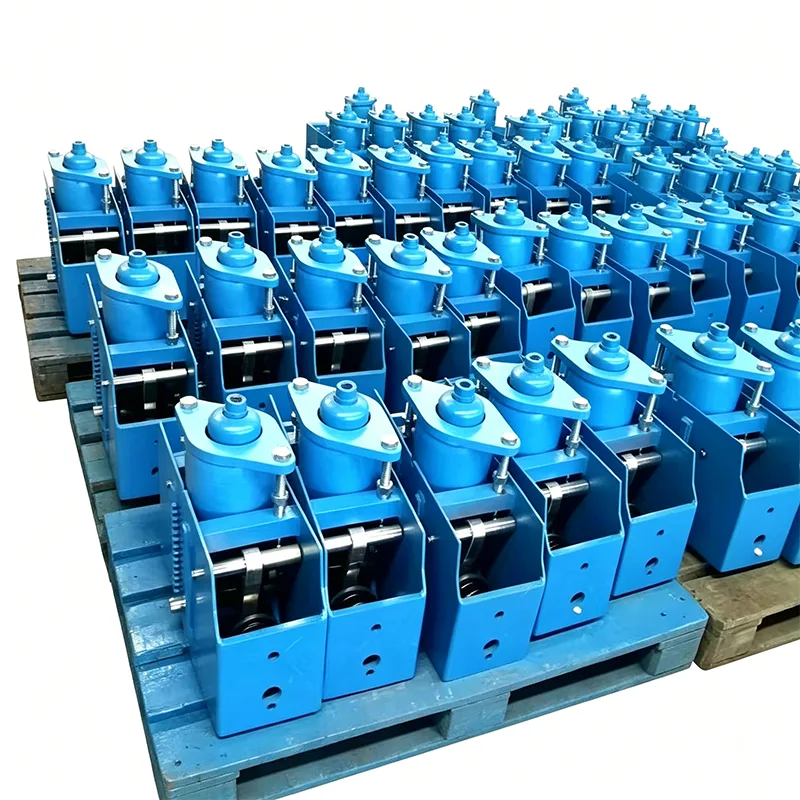

Opružna vješalica s visokim opterećenjem

Opružna vješalica s visokim opterećenjem ključna je komponenta za kontrolu pomaka i opterećenja u industrijskim cjevovodnim sustavima. Pod radnim uvjetima visoke temperature i visokog tlaka, cjevovodi stvaraju toplinsko širenje i skupljanje pomaka zbog temperaturnih promjena. Ako se potporna sila mijenja s pomakom, to će dovesti do koncentracije naprezanja u cjevovodu i ugroziti siguran rad sustava. Naša opružna vješalica s visokim opterećenjem dizajnirana je na temelju načela ravnoteže momenta. Može kontinuirano proizvoditi stabilnu potpornu silu tijekom cijelog hoda okomitog pomaka cjevovoda, učinkovito izbjegavajući oštećenje cjevovoda i povezane opreme uzrokovano dodatnim stresom.

Yangzhou Tianshun Pipeline Technology Co., Ltd., osnovan 2012., usredotočio se na područje nosača cjevovoda i vješalica, akumulirajući 14 godina iskustva u proizvodnji i primjeni. Naši proizvodi opsluživali su ključne projekte u elektroenergetskoj, petrokemijskoj, energetskoj i drugim industrijama u više od 40 zemalja diljem svijeta i stekli su dugoročno povjerenje kupaca stabilnom kvalitetom.

Krivulja opterećenje-pomak dobivena tipskim ispitivanjem stalnog opružnog nosača/vješalice. Horizontalna os označava pomak dok vertikalna os predstavlja opterećenje. Krivulja ostaje približno vodoravna preko punog radnog hoda, pokazujući da potporna sila ostaje u biti konstantna kada se cijev savija zbog toplinskog širenja i skupljanja.

Ovim tipskim ispitivanjem provjerava se postojanost opterećenja, stabilnost punog hoda i radna pouzdanost konstantnih opružnih jedinica. Sve proizvodne jedinice podliježu kalibraciji opterećenja prije otpreme, s odstupanjem opterećenja kontroliranim unutar ±6% u skladu s ANSI/MSS‑SP‑58‑2018 i NB/T47038‑2013.

Ovi proizvodi su primjenjivi na industrijske cjevovodne sustave s velikim toplinskim pomakom, uključujući glavne cjevovode pare i druge visokotemperaturne i visokotlačne cjevovode.

Temeljni princip rada

Vješalica s oprugom s konstantnim opterećenjem pri visokom opterećenju usvaja kolaborativni dizajn mehanizma poluge s dvostrukom rukom i sklopa spiralne opruge, ostvarujući stalnu izlaznu silu temeljenu na mehaničkom principu ravnoteže momenta:

▶  Mehanizam ravnoteže momenta: kada cjevovod stvara toplinski pomak, sklop opruge prenosi okretni moment kroz mehanizam poluge, održavajući moment opterećenja i moment opruge uvijek uravnoteženima

▶  Kompenzacija bregaste vodilice: ugrađena precizna struktura ekscentrične vodilice kompenzira fluktuacije opterećenja uzrokovane mehaničkim trenjem i odstupanjima u proizvodnji

▶  Uređaj indikatora hoda: Opremljen vizualiziranim indikatorom pomaka, koji može promatrati pomak cjevovoda u stvarnom vremenu, olakšavajući instalaciju i podešavanje na licu mjesta

Tehnički parametri

Parametar Stavka	Tehnički indikatori	Standard izvršenja
Nazivni raspon opterećenja	0,5 kN ~ 1000 kN (prilagodljivo super veliko opterećenje)	GB/T 17116 / HG/T 20644
Raspon radnog pomaka	±50mm ~ ±500mm	Prema zahtjevima inženjerskog dizajna
Konstantnost opterećenja	≤±5% (nadmašuje zahtjev nacionalnog standarda od ≤6%)	Tvornička inspekcija po jedinici
Raspon radne temperature	-20 ℃ ~ 450 ℃ (prilagodljivo za uvjete visoke temperature)	Prilagodljiv dizajn materijala
Raspon podešavanja opterećenja na licu mjesta	±10%	Opremljen posebnim mehanizmom za podešavanje
Život umora	≥10 000 ciklusa	Ispitivanje simuliranih radnih uvjeta
Opružni materijal	Opružni čelik visoke čvrstoće 60Si2MnA	Postupak toplinske obrade u vakuumu

Osnovne značajke proizvoda

1. Performanse stabilne konstante opterećenja

Odstupanje opterećenja opružne vješalice s visokim opterećenjem kontrolira se unutar ±5% tijekom cijelog hoda, nadmašujući zahtjeve nacionalnog standarda. Kombinacijom opruga s više diskova i preciznim mehaničkim dizajnom, osigurava da cjevovod uvijek dobije jednoliku potporu tijekom toplinskog pomaka, u osnovi eliminirajući rizik koncentracije naprezanja.

2. Snažna prilagodljivost uvjetima velikog opterećenja

Optimalno dizajniran za sustave cjevovoda s velikim opterećenjem, nosivi okvir koristi Q345B konstrukcijski čelik visoke čvrstoće, a opružni cilindar je formiran integralnim okretanjem, eliminirajući skrivene opasnosti od obodnih zavara. Proizvod može izdržati maksimalno opterećenje od 1000 kN, zadovoljavajući potrebe potpore za cjevovode s velikim opterećenjem u velikim elektranama, rafinerijama i drugim postrojenjima.

3. Praktična instalacija i održavanje

▶  Opremljen uređajem za zaključavanje tereta za zaključavanje opruge tijekom instalacije i transporta, sprječavajući slučajno pomicanje

▶ Opterećenje na licu mjesta može se fino podesiti unutar ±10% kako bi se prilagodilo stvarnim odstupanjima radnih uvjeta

▶  Standardizirana sučelja za povezivanje, kompatibilna s različitim oblicima instalacije cjevovoda

▶  Modularni strukturni dizajn, praktična zamjena habajućih dijelova

4. Potpuna pokrivenost radnih uvjeta

Proizvod se može prilagoditi rasponu radnih temperatura od -20 ℃ do 450 ℃. Za posebne radne uvjete kao što su niskotemperaturni LNG i visokotemperaturna para, odgovarajući materijali otporni na visoke ili niske temperature mogu se prilagoditi kako bi se osigurala pouzdanost rada u ekstremnim okruženjima.

Tehničke specifikacije proizvoda

Tablica specifikacija vješalice sa stalnom oprugom	Primjer
Model / serija	PH, LH, CA, CS, TH
Kapacitet opterećenja (radni)	0,1 kN - 500 kN
Ukupno putovanje	50 mm, 100 mm, 200 mm, 400 mm
Pravo putovanje	Do 600 mm
Odstupanje opterećenja (tolerancija)	±5% (standardno) / ±3% (visoka prec.)
Položaj ugradnje	Horizontalno / Vertikalno
Završetak kućišta	Vruće pocinčano / epoksi
Radna temp.	-20°C do +80°C (ambijentalna)
Materijal zavojnice opruge	60Si2Mn / 50CrVA
Raspon podešavanja opterećenja	±10% (podešavanje polja)

Proizvodnja i osiguranje kvalitete

Imamo kompletan sustav proizvodnje i testiranja kako bismo osigurali pouzdan rad svake opružne vješalice s visokim opterećenjem:

Svaki proizvod je u potpunosti testiran u tvrtki prije otpreme

Prije slanja, svaki proizvod prolazi kroz kompletan interni program testiranja. Ovaj program pokriva dimenzionalni i vizualni pregled, PMI (pozitivna identifikacija materijala), ispitivanje tvrdoće, MT/PT ispitivanje bez razaranja gdje je primjenjivo, ispitivanje opterećenja oprugom s krivuljama opterećenja i pomaka i mjerenje debljine premaza. Tvornička izvješća o ispitivanju (FTR) i izvješća o ispitivanju materijala (MTR) isporučuju se s pošiljkom.

Ovo interno testiranje nije testiranje treće strane koje je akreditirao ILAC

Ako je potrebno testiranje uz pratnju treće strane ili laboratorijsko testiranje, to se može ugovoriti zasebno kao dodatna usluga.

Izborne usluge inspekcije treće strane (navedene zasebno)

1. Ispitivanje materijala

Dostupna je analiza kemijskog sastava, ispitivanje rastezanja, ispitivanje udarom na niske temperature po Charpyju i ispitivanje tvrdoće.

2. NDT zavarivanje

Moguće je osigurati ispitivanje magnetskim česticama (MT), ispitivanje tekućim penetrantima (PT), ultrazvučno ispitivanje (UT) i radiografsko ispitivanje (RT).

3. Ispitivanje izvedbe opružnog opterećenja

Uključene su krivulje opterećenje-pomak.

4. Inspekcija zaštite od korozije vrućim pocinčavanjem / epoksidnim premazom

5. Ispitivanje uz prisustvo svjedoka, nadzor tvornice i inspekcija prije otpreme (PSI)

Što nas čini drugačijima

Uspoređeno s LISEGA međunarodnim sustavom potpore cijevi

Za točnost opterećenja, standarde ispitivanja i dokumentacijske sustave, koristimo međunarodni sustav nosača cijevi LISEGA kao naše mjerilo.

Više od standardnog domaćeg proizvođača

Standardni domaći proizvođač obično isporučuje samo proizvod. Idemo dalje pružajući krivulju opterećenja i pomaka sa svakom opružnom jedinicom. Također pomažemo u organiziranju SGS testiranja treće strane i očevidnih inspekcija te podržavamo preglede dokumenata od strane PE/CPE inženjera za inozemne projekte.

Servis i podrška

▶  Tehnička podrška prije prodaje: profesionalni prodajni tim upoznat s različitim primjenama radnih uvjeta, može dati prijedloge za odabir i tehnička rješenja u skladu s parametrima cjevovoda

▶  Prilagođene usluge: Podrška prilagodbi proizvoda za posebna opterećenja, posebne pomake i posebne oblike ugradnje

▶  Jamstvo nakon prodaje: Pružite smjernice za instalaciju i tehničko savjetovanje te promptno reagirajte na probleme s kvalitetom proizvoda

▶  Ciklus isporuke: Konvencionalni modeli su na skladištu, a prilagođeni proizvodi isporučuju se prema dogovorenom ciklusu
