Nosač opružne vješaliceigra ključnu ulogu u kontroli težine cijevi, toplinskog kretanja i vibracija u zahtjevnim industrijskim cjevovodnim sustavima. Tianshun nudi konstruirana rješenja za opružne vješalice s nosivostima od 10 N do 100.000 N i mogućnostima pomaka do 200 mm, podržavajući aplikacije u energetskim, petrokemijskim, LNG, rafinerijskim, toplinskim, farmaceutskim i prehrambeno-prerađivačkim postrojenjima.
Pravilno odabrana opružna vješalica omogućuje sigurno kretanje sustava cjevovoda s promjenama radne temperature uz održavanje kontrolirane okomite potpore. Za razliku od krutih vješalica, sustavi koji se temelje na oprugama mogu se prilagoditi toplinskom širenju i skupljanju, učinkovitije raspodijeliti opterećenja i pomoći u smanjenju stresa koji se prenosi na cijevi i povezanu opremu. Tianshun proizvodi sklopove opružnih vješalica koristeći opružne čelike kao što su 60Si2MnA i 50CrVA, s opcijama za kućišta od ugljičnog čelika, zaštitnim premazima, prilagođenim spojevima i zahtjevima opterećenja i pomaka specifičnim za projekt. Razumijevanje strukture, principa rada, specifikacija, zahtjeva za ispitivanje i uvjeta primjene bitno je pri odabiru nosača za industrijski cjevovod.
Sadržaj
Što je opružni nosač za vješalice?
Kako radi opružna potpora za vješalicu?
Koje su glavne prednosti izvedbe?
Koje bi tehničke parametre inženjeri trebali provjeriti?
Gdje se koriste nosači opružnih vješalica?
Varijabilna naspram stalne opružne potpore
Kako se testiraju nosači opružnih vješalica?
Nabavite prilagođeno rješenje za opružne vješalice

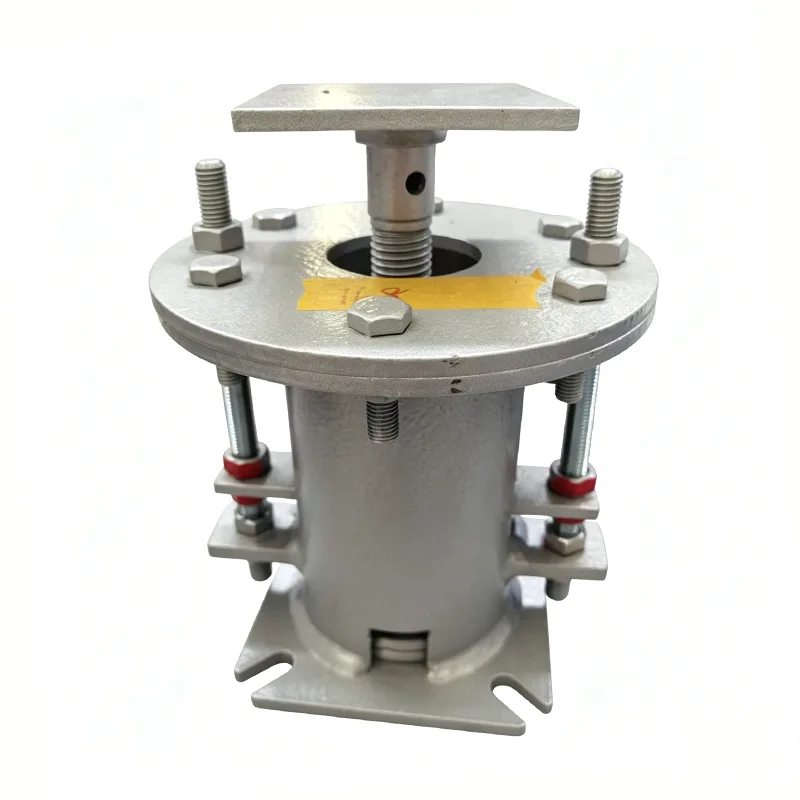

Što je opružni nosač za vješalice?
Nosač opružne vješalice mehanički je nosač cjevovoda dizajniran da nosi težinu cjevovoda dok omogućuje kontrolirano okomito kretanje. Koristi elastično ponašanje opruge za prilagođavanje pomacima uzrokovanim promjenama temperature, radnim opterećenjima i drugim uvjetima rada.
Kada se procesna cijev zagrije, može se proširiti i pomaknuti iz svog hladnog položaja. Kad se ohladi, cijev se skuplja. Čvrsti nosač može ograničiti ovo kretanje i potencijalno stvoriti dodatno naprezanje cijevi. Pravilno konstruirana opružna vješalica pruža potpornu silu dok dopušta da se cijev kreće unutar projektiranog raspona kretanja.
To čini opružne nosače posebno korisnim za vodove pare, visokotemperaturne procesne cjevovode, sustave za proizvodnju električne energije, petrokemijska postrojenja, rafinerije i druge instalacije gdje se toplinski pomak mora uzeti u obzir tijekom projektiranja naprezanja cijevi.
Za projektne inženjere, nosač ne bi trebao biti odabran samo prema nominalnoj veličini cijevi. Potrebno je procijeniti radno opterećenje, vruća i hladna opterećenja, očekivano kretanje, smjer instalacije, temperaturu, priključne dimenzije i primjenjive standarde dizajna.
Kako radi opružna potpora za vješalicu?
Osnovno načelo rada je jednostavno: opružni sklop stvara kontroliranu potpornu silu dok dopušta vertikalni pomak cijevi.
- Opterećenje cijevi se prenosi:Vješalica prenosi dio težine cijevi i radnog opterećenja na nosivu konstrukciju.
- Promjene temperature uzrokuju kretanje:Kako se cjevovod zagrijava ili hladi, toplinsko širenje ili skupljanje uzrokuje vertikalno kretanje.
- Opruga odgovara:Opruga se sabija ili rasteže ovisno o smjeru i veličini kretanja.
- Kretanje ostaje kontrolirano:Nosač se prilagođava dizajniranom pomaku umjesto da tjera cijev u fiksni položaj.
- Opterećenje se raspoređuje:Ispravan odabir nosača pomaže u sprječavanju prekomjernog lokalnog opterećenja na nosačima cijevi i povezanoj opremi.
U praktičnom dizajnu cjevovoda, opružna vješalica radi kao dio većeg potpornog sustava. Cijevne obuće, kruti nosači, vodilice, sidra i druge komponente mogu se koristiti zajedno u skladu s analizom naprezanja cjevovoda i zahtjevima projekta.
Koje su glavne komponente?
The reliability of a spring hanger depends on the interaction between its spring assembly, housing, adjustment mechanism, and connection hardware. Tipična konfiguracija uključuje sljedeće komponente:
| komponenta | Primarna funkcija | Tipični materijal ili značajka |
|---|---|---|
| Proljetna skupština | Pruža kontroliranu potpornu silu i prilagođava kretanje | Opružni čelik 60Si2MnA ili 50CrVA |
| Kućište | Štiti i postavlja opružni sklop | Q235B ili Q345B ugljični čelik |
| Vijak za podešavanje | Omogućuje podešavanje opterećenja i visine tijekom postavljanja | Čelična konstrukcija specifična za projekt |
| Šipka za vješalice i dodaci | Spaja potporu s cjevovodom i strukturom | Odabrano prema zahtjevima projekta |
| Indikator pomaka | Prikazuje stvarni položaj kretanja | Jasno vidljiva kalibrirana indikacija |
Priključne dimenzije i pribor mogu se prilagoditi kada standardne konfiguracije ne odgovaraju uvjetima instalacije. Ovo je osobito važno za projekte naknadne ugradnje ili složene cijevne police gdje je raspoloživi prostor za ugradnju ograničen.
Koje su glavne prednosti izvedbe?
Toplinska kompenzacija pomaka
Primarna prednost je mogućnost prilagođavanja okomitog pomicanja cijevi uzrokovanog temperaturnim promjenama. Tianshun standardne konstrukcije opružnih vješalica mogu pružiti opcije nazivnog pomaka od 50, 80, 120, 150 i 200 mm, ovisno o odabranoj konfiguraciji.
Potpora kontroliranog opterećenja
Industrijski cjevovodi mogu postati znatno teži tijekom rada zbog procesnih tekućina, izolacije i promjenjivih uvjeta rada. Ispravno specificiran opružni sklop pomaže u održavanju kontrolirane potpore tijekom radnog ciklusa.
Smanjeni prijenos vibracija
Rasporedi poduprti oprugama mogu pomoći u smanjenju izravnog prijenosa vibracija cijevi na konstrukcijske elemente. Ovo može biti korisno oko rotirajuće opreme, parnih sustava, procesne opreme i drugih instalacija gdje je kontrola vibracija važna.
Fleksibilnost instalacije
Mehanizmi za podešavanje omogućuju instalaterima fino podešavanje položaja potpore i opterećenja tijekom instalacije. Ovo može pojednostaviti poravnavanje polja u usporedbi s potpuno krutim rasporedom potpore.
Prilagodljivost različitim projektima
Sklopovi opružnih vješalica mogu se dizajnirati prema različitim opterećenjima, zahtjevima putovanja, materijalima, vrstama spojeva i uvjetima okoline. Tianshun također nudi prilagođena rješenja za posebne zahtjeve opterećenja, pomaka, temperature i povezivanja.
Koje bi tehničke parametre inženjeri trebali provjeriti?
Before ordering a spring hanger, engineers should establish the actual operating conditions rather than selecting a unit only according to pipe diameter. Sljedeće specifikacije su posebno važne:
| Parametar | Tianshun referentni raspon | Zašto je važno |
|---|---|---|
| Radno opterećenje | 10 N–100 000 N | Određuje potrebni nosivi kapacitet |
| Nazivna zapremina | 50–200 mm | Mora se prilagoditi očekivanom pomicanju cijevi |
| Radna temperatura | -20°C do +450°C | Utječe na odabir materijala i opruga |
| Opružni materijal | 60Si2MnA / 50CrVA | Podržava mehaničke i otporne performanse |
| Materijal kućišta | Q235B / Q345B | Pruža strukturnu zaštitu i podršku |
| Površinska obrada | Epoksidni premaz bogat cinkom / vruće pocinčavanje | Poboljšava zaštitu od korozije |
| Primjenjivi standardi | ANSI/HG 20644, GB/T 17116, DIN 2545 | Pomaže uskladiti proizvod sa specifikacijama projekta |
For international EPC projects, engineers may also specify project-specific standards, material certificates, inspection requirements, or third-party witnessing. Ovi zahtjevi trebaju biti potvrđeni prije početka proizvodnje.
Gdje se koriste nosači opružnih vješalica?
Opružni nosači prikladni su za industrijske cjevovode gdje potpora opterećenja mora postojati zajedno s kontroliranim toplinskim kretanjem. Uobičajene primjene uključuju:
- Cjevovod za paru i vodu u termoelektrani
- Sustavi pomoćnih cjevovoda nuklearnih elektrana
- Petrokemijski procesni cjevovodi
- Cijevi peći i kolone rafinerije nafte
- LNG i LPG terminalski cjevovodi
- Gradske mreže centralnog grijanja
- Cjevovod farmaceutskog procesa
- Sanitarne cijevi za preradu hrane
- Visokotemperaturni i visokotlačni parni vodovi
Za kemijska i petrokemijska postrojenja zaštita površine i odabir materijala mogu biti posebno važni jer nosač može biti izložen vlazi, korozivnim atmosferama ili zahtjevnim radnim temperaturama.
Varijabilna naspram stalne opružne potpore: u čemu je razlika?
Jedna od najvažnijih odluka u projektiranju nosača cjevovoda je zahtijeva li aplikacija promjenjivu ili stalnu konfiguraciju opruge.
| Usporedba | Varijabilna potpora opruge | Stalna opružna podrška |
|---|---|---|
| Snaga za podršku | Mijenja se kako se opruga pomiče | Dizajnirano da ostane približno konstantno |
| Tipična uporaba | Umjereno toplinsko kretanje | Veliki pokreti ili strogi zahtjevi za promjenom opterećenja |
| Razmatranje dizajna | Dopuštena varijacija opterećenja | Konstantnost opterećenja tijekom cijelog putovanja |
| Tipična primjena | Opći procesni i komunalni cjevovodi | Priključci glavne pare i osjetljive opreme |
Varijabilna opružna potpora može biti prikladna tamo gdje promjena u potpornoj sili ostaje prihvatljiva unutar dizajna naprezanja cjevovoda. Konstantni raspored opruge može se razmotriti tamo gdje povezana oprema ima jače dopuštene promjene opterećenja ili gdje se očekuje značajan vertikalni hod.
Ispravan izbor trebao bi se temeljiti na projektnoj analizi naprezanja cjevovoda, uvjetima toplog i hladnog opterećenja, smjeru kretanja i ograničenjima mlaznica opreme.
Kako se testiraju nosači opružnih vješalica?
Osiguranje kvalitete posebno je važno jer je opružna vješalica nosiva komponenta. Ispitivanje treba provjeriti ne samo vanjske dimenzije, već i stanje materijala, rad opruge, ponašanje pod opterećenjem i zaštitni premaz.
Uobičajene aktivnosti inspekcije i testiranja uključuju:
- Vizualni i dimenzionalni pregled
- Pozitivna identifikacija materijala (PMI), gdje je potrebno
- Ispitivanje tvrdoće
- Ispitivanje magnetskim česticama ili ispitivanje tekućim penetrantima gdje je primjenjivo
- Ispitivanje opterećenja oprugom
- Provjera krivulje opterećenje-pomak
- Provjera debljine premaza
- Kontrola završne montaže
Izvješća o tvorničkim ispitivanjima i izvješća o ispitivanju materijala mogu se dostaviti za odgovarajuće narudžbe. Za projekte koji zahtijevaju dodatnu provjeru, inspekcija treće strane, ispitivanje kod svjedoka, ispitivanje materijala, NDT zavarivanja ili inspekcija prije otpreme također se mogu dogovoriti prema zahtjevima ugovora.
Kako odabrati pravu opružnu potporu za vješalice?
Ispravan odabir počinje s inženjerskim podacima. Korisni paket specifikacija trebao bi sadržavati sljedeće informacije:
- Veličina i konfiguracija cijevi
- Radna i instalirana opterećenja
- Uvjeti toplog i hladnog opterećenja
- Očekivani vertikalni pomak
- Smjer kretanja
- Radna i proračunska temperatura
- Potreban raspored montaže
- Priključne dimenzije
- Zahtjevi za materijal i premaz
- Primjenjivi standardi projektiranja i inspekcije
Za složene sustave, isporuka izometrije naprezanja u cjevovodu ili odgovarajućeg rasporeda potpore može značajno poboljšati točnost odabira vješalica. Inženjeri tada mogu procijeniti je li prikladna varijabilna opruga, konstantna opruga ili neki drugi raspored potpore.
Kada standardne dimenzije nisu prikladne, prilagođena rješenja opružnih vješalica mogu uključivati posebne nosivosti, nestandardne priključke, prilagođene dimenzije ugradnje, materijale otporne na koroziju i dizajne za okruženja s visokom ili niskom temperaturom.
Često postavljana pitanja o podršci za opružne vješalice
1. Koja je glavna svrha nosača opružne vješalice?
Njegova glavna svrha je poduprijeti opterećenja cjevovoda, dok istovremeno omogućuje kontrolirano okomito kretanje uzrokovano toplinskim širenjem i skupljanjem. Također može pomoći u smanjenju prijenosa vibracija i održavanju stabilnijeg stanja potpore tijekom rada.
2. Koji raspon opterećenja mogu podnijeti Tianshun opružne vješalice?
Referentni standardni asortiman proizvoda pokriva radna opterećenja od 10 N do 100.000 N. Stvarni odabir ovisi o radnim uvjetima cijevi, zahtjevima opterećenja, putovanju i projektnim podacima.
3. Koliki pomak može podnijeti vješalica s oprugom?
Standardne opcije nominalnog pomaka uključuju 50 mm, 80 mm, 120 mm, 150 mm i 200 mm. Prilagođeni zahtjevi putovanja mogu se procijeniti prema stvarnom kretanju cjevovoda.
4. Koji se materijali obično koriste za sklop opruge?
Uobičajeni opružni materijali uključuju 60Si2MnA i 50CrVA. Materijali kućišta mogu uključivati ugljični čelik Q235B i Q345B, dok površinska obrada može koristiti epoksidne premaze bogate cinkom ili vruće pocinčavanje.
5. Kada treba razmotriti stalnu opružnu potporu?
Konstantna opružna potpora može se uzeti u obzir kada cjevovod doživi značajno okomito pomicanje ili kada povezana oprema zahtijeva potpornu silu da ostane približno konstantna tijekom projektiranog hoda. Konačni odabir trebao bi slijediti analizu naprezanja cjevovoda i zahtjeve projekta.
6. Mogu li se nosači opružnih vješalica prilagoditi?
Da. Customization can cover load and displacement requirements, material selection, connection types, installation dimensions, environmental conditions, and other project-specific requirements.
Nabavite prilagođeno rješenje za opružne vješalice
Pouzdan opružni potporni sustav počinje točnim inženjerskim podacima, odgovarajućim odabirom materijala, kontroliranom proizvodnjom i dokumentiranim testiranjem. Tianshun kombinira iskustvo proizvodnje nosača opruga s prilagođenim inženjerskim uslugama za primjene industrijskih cjevovoda. Ako planirate energetski, petrokemijski, rafinerijski, LNG, grijanje, farmaceutski ili drugi projekt cjevovoda, podijelite svoje zahtjeve za opterećenje, istisninu, temperaturu, vezu i količinu s inženjerskim timom. Saznajte više o podršci za opružne vješalice Tianshun ilikontaktirajte nasza preporuku i ponudu specifičnu za projekt.
