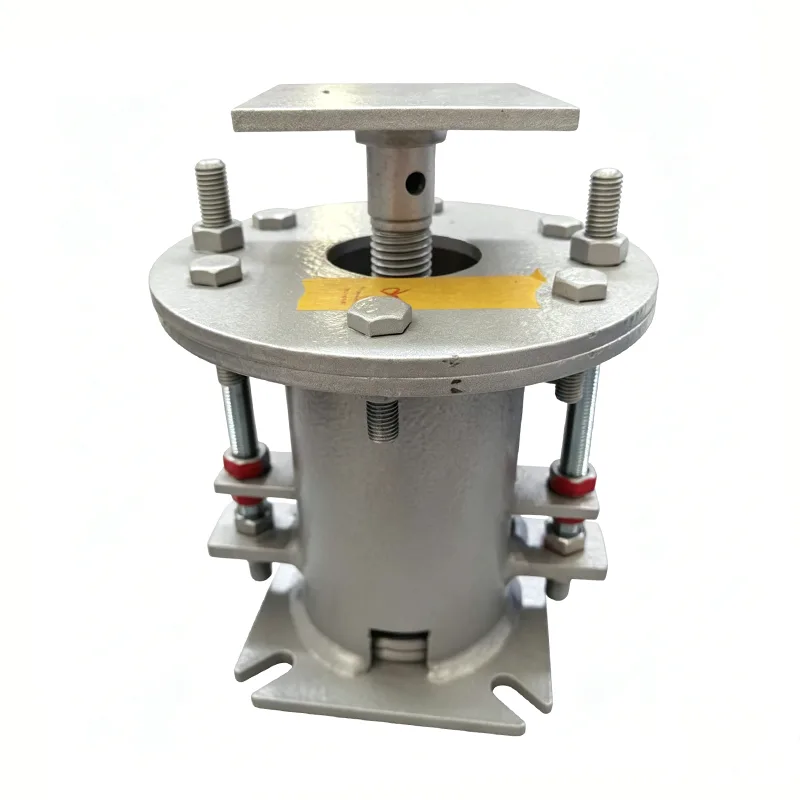

Potpora opružne vješalice

Nosači opružnih vješalica kritične su potporne komponente u sustavima cjevovoda, dizajnirane da nose težinu cijevi, apsorbiraju toplinski pomak i vibracije. Oslanjajući se na elastičnu deformaciju opruga, one kompenziraju pomicanje cijevi uzrokovano temperaturnim promjenama i obuzdavaju prekomjerne vibracije, osiguravajući siguran i stabilan rad cijelog cjevovodnog sustava. Proizvedeno od strane Yangzhou Tianshun Pipinga, naše opružne vješalice projektirane su i proizvedene u strogom skladu s međunarodnim standardima kako bi zadovoljile zahtjeve potpore cjevovoda za različite radne uvjete.

Ova slika prikazuje krivulju performansi pomaka opterećenja promjenjivog opružnog nosača/vješalice, uključujući ključne parametre opterećenja i pomaka za provjeru točnosti nosivosti proizvoda i radne pouzdanosti.

Svaka jedinica podliježe kalibraciji opterećenja i testiranju performansi prije otpreme. Odstupanje podešenog opterećenja kontrolira se unutar ±5%, u skladu s međunarodnim standardom ANSI/MSS‑SP‑58‑2018 kao i NB/T47039‑2013.

Proizvodi ispunjavaju tehničke zahtjeve za energetske, petro‑kemijske i druge industrijske cjevovodne sustave. Prema MSS-SP-58-2018, najveća dopuštena varijabilnost opterećenja za varijabilne opružne jedinice ne smije premašiti 25% radnog vrućeg opterećenja unutar punog radnog hoda.

Krivulja opterećenje-pomak dobivena tipskim ispitivanjem stalnog opružnog nosača/vješalice. Horizontalna os označava pomak dok vertikalna os predstavlja opterećenje. Krivulja ostaje približno vodoravna preko punog radnog hoda, pokazujući da potporna sila ostaje u biti konstantna kada se cijev savija zbog toplinskog širenja i skupljanja.

Ovim tipskim ispitivanjem provjerava se postojanost opterećenja, stabilnost punog hoda i radna pouzdanost konstantnih opružnih jedinica. Sve proizvodne jedinice podliježu kalibraciji opterećenja prije otpreme, s odstupanjem opterećenja kontroliranim unutar ±6% u skladu s ANSI/MSS‑SP‑58‑2018 i NB/T47038‑2013.

Ovi proizvodi su primjenjivi na industrijske cjevovodne sustave s velikim toplinskim pomakom, uključujući cjevovode glavne pare i druge visokotemperaturne i visokotlačne cjevovode.

Struktura proizvoda

Standardni nosači opružnih vješalica sastoje se od sljedećih glavnih dijelova:

▶  Opružni sklop: Izrađen od visokokvalitetnog opružnog čelika, podvrgnut rigoroznoj toplinskoj obradi i ispitivanju opterećenja.

▶  Kućište: zavarena struktura od ugljičnog čelika s antikorozivnom površinskom obradom.

▶  Vijak za podešavanje: Koristi se za podešavanje opterećenja i visine tijekom postavljanja.

▶  Priključni dodaci: Uključujući ušice za podizanje, šipke za vješalice i matice, dostupni za odabir prema zahtjevima na licu mjesta.

▶  Pokazivač pomaka: Jasno prikazuje stvarni pomak cijevi za jednostavnu ugradnju i održavanje.

Osnovne značajke

▶  Široki raspon opterećenja: nazivne nosivosti od 10N do 100.000N, pogodno za većinu industrijskih cjevovoda.

▶  Superiorna kompenzacija pomaka: Maksimalni pomak do 200 mm, učinkovito apsorbira širenje i skupljanje cijevi uslijed temperaturnih varijacija.

▶  Kompaktna struktura: dizajn koji štedi prostor za ugradnju u uske cijevne galerije.

▶  Jednostavna instalacija i podešavanje: Opremljen namjenskim uređajima za podešavanje za fino podešavanje opterećenja čak i tijekom rada cijevi.

▶  Dugi vijek trajanja: sve ključne komponente koriste vrhunske materijale i prolaze strogu kontrolu kvalitete.

Prednosti izvedbe

Tehnički parametri

Polja primjene

Nosači opružnih vješalica naširoko se koriste u industrijskim sektorima sa strogim zahtjevima za pomicanje cijevi i vibracije:

▶  Cjevovodi za paru i vodu za termoelektrane i nuklearne elektrane

▶  Procesni cjevovodi za petrokemijska postrojenja

▶  Kriogeni cjevovodi na prihvatnim terminalima za LNG i LPG

▶  Cjevovodi za peći i kolone u rafinerijama nafte

▶  Cjevovodne mreže gradskog centralnog grijanja

▶  Sanitarni cjevovodi za farmaceutsku i prehrambenu industriju

Proizvodnja i kontrola kvalitete

Svi proizvodi prolaze sveobuhvatno interno testiranje prije otpreme.

Interno ispitivanje uključuje: dimenzionalni i vizualni pregled, PMI (pozitivna identifikacija materijala), ispitivanje tvrdoće, MT/PT ispitivanje bez razaranja (gdje je primjenjivo), ispitivanje opterećenja oprugom (s krivuljama opterećenja i pomaka) i mjerenje debljine premaza.

Dostupna su izvješća o tvorničkim ispitivanjima (FTR) i izvješća o ispitivanju materijala (MTR).

Interno testiranje ne predstavlja testiranje treće strane koju je akreditirao ILAC. Testiranje uz pratnju treće strane ili laboratorijsko testiranje dostupno je kao zasebna, izborna usluga.

Dodatne usluge inspekcije treće strane (navedene zasebno):

1. Ispitivanje materijala: analiza kemijskog sastava, ispitivanje rastezanja, Charpyjevo ispitivanje niskotemperaturnim udarom i ispitivanje tvrdoće.

2. NDT zavara: ispitivanje magnetskim česticama (MT), ispitivanje tekućim penetrantima (PT), ultrazvučno ispitivanje (UT) i radiografsko ispitivanje (RT).

3. Ispitivanje izvedbe opružnog opterećenja, uključujući krivulje opterećenje-pomak.

4. Inspekcija zaštite od korozije vrućeg pocinčavanja/epoksi premaza.

5. Ispitivanje uz prisustvo svjedoka, nadzor tvornice i inspekcija prije otpreme (PSI).

Naša točnost opterećenja proizvoda, standardi ispitivanja i sustavi dokumentacije uspoređeni su s međunarodnim sustavom potpore cijevi LISEGA. Za razliku od standardnih domaćih proizvođača koji isporučuju samo sam proizvod, mi uz svaku opružnu jedinicu dajemo krivulju pomaka opterećenja; također olakšavamo SGS testiranje treće strane i inspekcije kod svjedoka te podržavamo preglede dokumenata od strane PE/CPE inženjera za inozemne projekte.

Usluge prilagođavanja

Uz standardne proizvode, nudimo prilagođena rješenja temeljena na specifičnim zahtjevima klijenata:

▶  Prilagođeni dizajn za opružne vješalice s posebnim zahtjevima za opterećenje i pomak

▶  Odabir materijala za ekstremne radne uvjete kao što su visoke temperature, niske temperature i korozivna okruženja

▶  Prilagođene nestandardne vrste priključaka i instalacijske dimenzije

▶  Podržavanje usluga analize naprezanja u cijevima i odabira nosača
