Sažetak članka: A Varijabilna potpora oprugeje mehanički uređaj za podupiranje cijevi dizajniran za nošenje opterećenja cjevovoda dok se prilagođava vertikalnom pomicanju uzrokovanom toplinskim širenjem, skupljanjem i promjenama radnih uvjeta. Za razliku od krutih oslonaca, omogućuje kontrolirani pomak uz održavanje predvidljive potporne sile. To ga čini posebno korisnim za procesna postrojenja, elektrane, rafinerije, kemijska postrojenja, LNG sustave i druge primjene industrijskih cjevovoda. Ovaj vodič objašnjava kako rade oslonci s promjenjivim oprugama, kako ih pravilno odabrati, koji su tehnički čimbenici najvažniji i kako Tianshun može pružiti standardna i prilagođena rješenja za zahtjevne sustave cjevovoda.
A Varijabilna potpora oprugeje sklop potporne cijevi koji koristi zavojnu oprugu za podupiranje dijela cjevovoda dok omogućuje kontrolirano okomito kretanje. Obično se postavlja tamo gdje cijev ne može ostati na fiksnoj visini jer radne temperature uzrokuju širenje ili skupljanje cijevi.
U konvencionalnom krutom nosaču, točka oslonca ostaje u biti fiksirana. To može postati problematično kada se vruća cijev proširi. Cijev se može pokušati pomaknuti prema gore ili prema dolje, dok se kruti nosač opire tom kretanju. Rezultirajuća interakcija može povećati opterećenja prenesena na cijev, povezanu opremu, mlaznice, konstrukcijske elemente i druge potporne točke.
Promjenjivi opružni mehanizam pruža fleksibilnije rješenje. Kako se poduprta cijev pomiče okomito, opruga se sabija ili rasteže. Njegova potporna sila se stoga mijenja u skladu s karakteristikama opterećenja i otklona opruge.
Cilj nije eliminirati kretanje. Umjesto toga, cilj jepodržavaju cijev dok dopuštaju da se izračunato kretanje dogodi na kontrolirani način.
Tianshun proizvodi nosače s promjenjivim oprugama za industrijske primjene cjevovoda i može pružiti konfiguracije temeljene na opterećenju, putovanju, prostoru za ugradnju, zahtjevima za povezivanje, uvjetima okoline i specifikacijama projekta.
Princip rada temelji se na odnosu između opterećenja opruge i vertikalnog pomaka. Kada je cijev hladna, nosač ima određeno početno ili hladno opterećenje. Kada sustav dosegne radnu temperaturu, cijev se može pomaknuti okomito, mijenjajući kompresiju opruge, a time i njezinu potpornu silu.
Na primjer, parni vod se može podići dok se zagrijava. Ako je nosač promjenjive opruge postavljen ispod te linije, opruga se može komprimirati dok se cijev pomiče prema gore. Oslonac nastavlja nositi težinu cijevi, ali se sila na osloncu mijenja kako opruga putuje kroz svoj radni raspon.
Ovo se ponašanje konceptualno može prikazati na sljedeći način:
Promjena opterećenja opruge = brzina opruge × okomito kretanje
Stvarni odabir mora uzeti u obzir kompletnu analizu naprezanja cjevovoda, a ne oslanjanje samo na jednostavan izračun. Brzina opruge, vruće opterećenje, hladno opterećenje, raspoloživi hod, smjer kretanja i dopuštena varijacija opterećenja moraju se procijeniti zajedno.
Za mnoge industrijske sustave prihvatljiva je kontrolirana varijacija nosivog opterećenja. U tim situacijama, varijabilni dizajn opruge može pružiti ekonomičnu i tehnički prikladnu alternativu stalnoj potpori opruge.
Industrijski cjevovodi rijetko su statični. Promjene temperature, promjene tlaka, ciklusi pokretanja i isključivanja, uvjeti tekućine i varijacije procesa mogu utjecati na položaj cijevi i opterećenja potpore.
Bez odgovarajuće fleksibilne potpore, prekomjerno obuzdavanje može pridonijeti nekoliko problema:
Varijabilna potpora opruge rješava dio ovog izazova pružanjem potporne sile koja se mijenja kako se cijev pomiče.
Ovo je posebno važno oko dugih vrućih vodova, okomitih uspona, priključaka opreme, parnih sustava, ispušnih cijevi, procesnih vodova i drugih lokacija gdje se vertikalni toplinski pomak ne može učinkovito prilagoditi krutim nosačima.
Iako se točna konstrukcija razlikuje ovisno o konfiguraciji, tipična potpora s promjenjivom oprugom sadrži nekoliko bitnih elemenata.
| komponenta | Tipičan materijal | Primarna funkcija |
|---|---|---|
| Zavojna opruga | Opružni čelik | Generira kontroliranu potpornu silu i prilagođava se okomitom hodu. |
| Opruga Kućište | Ugljični čelik ili određena legura | Štiti i vodi opružni sklop. |
| Ploča opterećenja | Ugljični ili kovani čelik | Prenosi oslonjeno opterećenje na opružni mehanizam. |
| Indikator putovanja | Nehrđajući čelik ili materijal otporan na koroziju | Pokazuje položaj opruge i pomaže u provjeri radnog kretanja. |
| Montaža veze | Ugljični čelik ili određeni materijal | Spaja opružni nosač s cijevi, strukturom ili temeljem. |
| Komponente prilagodbe | Čelik | Dopustite da se nosač postavi na željeni položaj opterećenja i ugradnje. |
Osobito je važno samo proljeće. Njegov materijal, toplinska obrada, točnost proizvodnje, prethodno podešavanje i ispitivanje opterećenja izravno utječu na pouzdanost gotovog nosača.
Tianshun koristi opružne materijale kao što su 60Si2MnA ili 50CrVA za primjenjive dizajne i može konfigurirati kućište i spojne komponente prema radnom okruženju i zahtjevima projekta.
Ispravan odabir počinje točnim inženjerskim podacima. Odabir nosača jednostavno prema promjeru cijevi nije dovoljan jer opružni nosač primarno reagira na opterećenje i kretanje, a ne samo na veličinu cijevi.
Važni parametri odabira uključuju:
| Parametar | Primjer Raspon/Razmatranje | Zašto je važno |
|---|---|---|
| Radno opterećenje | Otprilike 0,2–400 kN ovisno o modelu | Određuje odgovarajući kapacitet opruge. |
| Okomito putovanje | Uobičajene opcije uključuju 30, 60, 90, 120 i 180 mm | Mora se prilagoditi izračunatom pomaku cijevi. |
| Smjer kretanja | Gore ili dolje | Utječe na instalaciju i odabir opruge. |
| Varijacija opterećenja | Ovisno o projektu; obično se kontrolira unutar određenog postotka | Određuje je li prikladno rješenje s promjenjivom ili konstantnom oprugom. |
| Materijal kućišta | Ugljični čelik ili prilagođeni materijal | Mora izdržati mehaničke uvjete i uvjete okoline. |
Najsigurniji pristup je odabir nosača iz analize naprezanja cijevi i crteža nosača. Tianshun može pregledati informacije o vrućem opterećenju, hladnom opterećenju, kretanju i dimenzijama prije nego što preporuči odgovarajuću seriju opruga.
Varijabilni i stalni opružni nosači rješavaju srodne, ali različite inženjerske probleme. Glavna razlika je koliko se potporna sila mijenja dok se cijev pomiče.
| Značajka | Varijabilna potpora opruge | Stalna opružna podrška |
|---|---|---|
| Snaga za podršku | Promjene s okomitim hodom | Dizajnirano da ostane približno konstantno |
| Tipična primjena | Umjereno toplinsko kretanje i prihvatljiva varijacija opterećenja | Kritična mjesta koja zahtijevaju vrlo niske varijacije opterećenja |
| Izgradnja | Relativno jednostavan opružni mehanizam | Složeniji mehanički raspored |
| trošak | Općenito ekonomičniji | Općenito veći |
| Razmatranje održavanja | Obično jednostavno | Zahtijeva pozornost na njegov složeniji mehanizam |
Odluka bi se uvijek trebala temeljiti na tehničkim zahtjevima. Konstantnu oprugu ne treba automatski smatrati superiornom. Tamo gdje je izračunata varijacija opterećenja potpore prihvatljiva, varijabilna opružna potpora može pružiti potrebnu sposobnost kretanja bez nepotrebne složenosti.

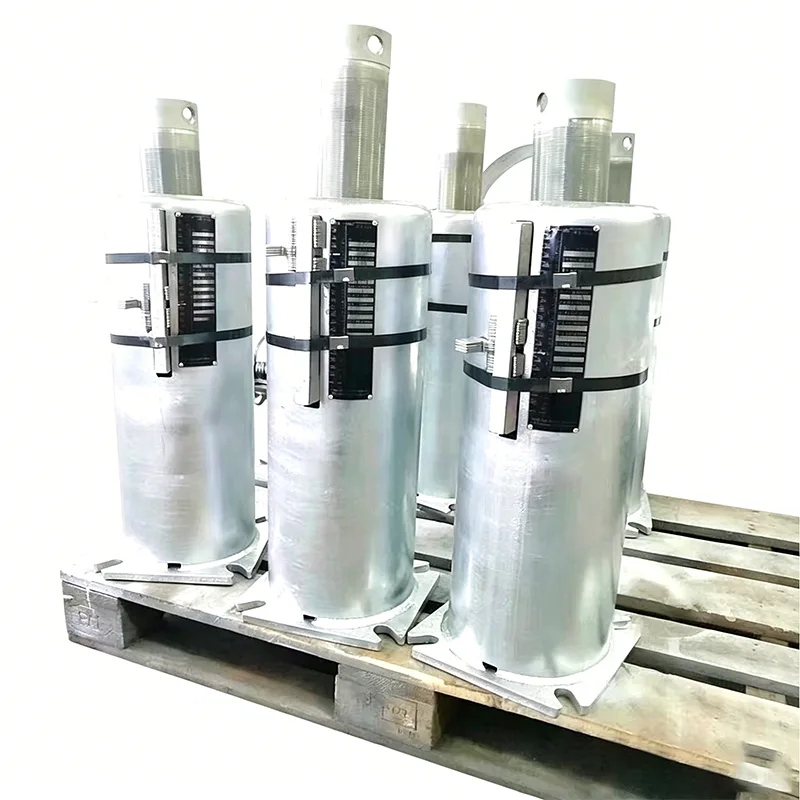

Promjenjivi opružni nosači naširoko se koriste u industrijskim objektima gdje cjevovod doživljava značajan vertikalni pomak.

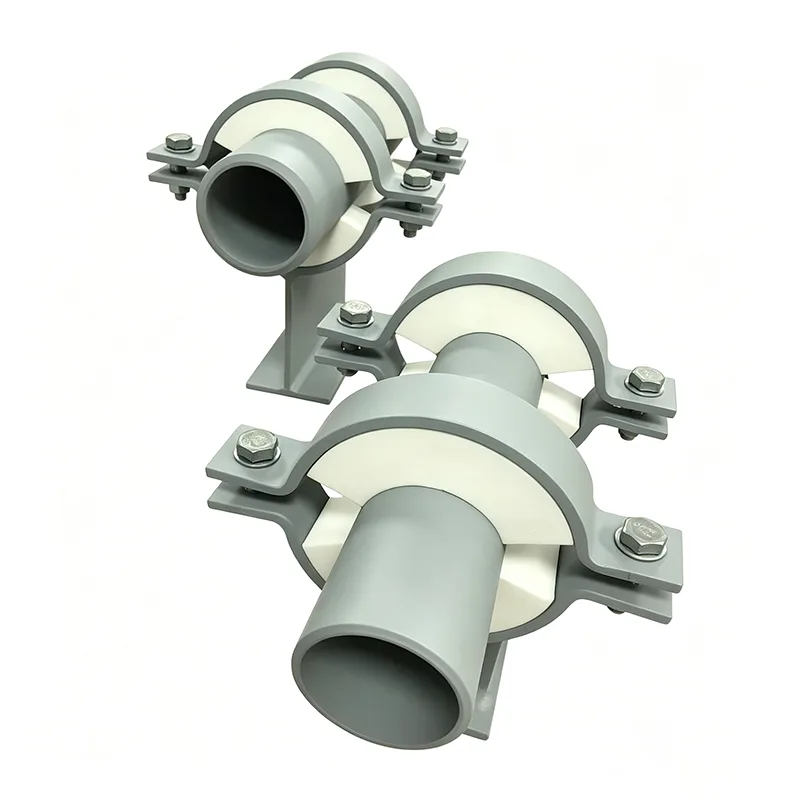

Za hladne ili izolirane cjevovode, opružna potpora također se može integrirati u širi potporni raspored dizajniran za zaštitu izolacije i održavanje potrebne toplinske učinkovitosti.
Čak i pravilno proizveden oslonac s promjenjivom oprugom može loše raditi ako je postavljen ili podešen na neispravan način. Instalaciju stoga treba tretirati kao aktivnost pod nadzorom inženjera, a ne kao zadatak mehaničke montaže.
Prije instalacije provjerite:
Jedan čest problem na terenu je nedovoljan razmak. Nosač može pristajati kada je cijev hladna, ali ometati čelične konstrukcije u blizini nakon što dođe do toplinskog pomicanja. Provjera kompletne ovojnice kretanja prije instalacije može spriječiti skupe izmjene mjesta.
Vanjske instalacije također zahtijevaju odgovarajuću zaštitu od korozije. Ovisno o okruženju, mogu se uzeti u obzir obojeni ugljični čelik, vruće pocinčane komponente, hardver od nehrđajućeg čelika ili specijalizirani sustavi premaza.
Opružni nosač je mehanička komponenta koja nosi opterećenje. Stoga je dosljednost proizvodnje važna jer male razlike u karakteristikama opruge ili postavkama sklopa mogu utjecati na stvarnu reakciju potpore.
Pouzdan proizvodni proces trebao bi uključivati:
Tianshun navodi da su njegovi nosači promjenjivih opruga testirani na opterećenje prije otpreme, pri čemu testiranje pokriva određene uvjete opterećenja i hod opruge. Ispitna dokumentacija može se dostaviti za primjenjive narudžbe, dok se inspekcija treće strane također može organizirati kada to projekt zahtijeva.
Za izvozne projekte, kupci bi trebali razjasniti potrebne certifikate materijala, planove inspekcije, zahtjeve premazivanja, tolerancije dimenzija i primjenjive standarde prije početka proizvodnje.
Industrijski cjevovodi rijetko slijede jednu univerzalnu konfiguraciju. Čak i kada je opružni mehanizam standardiziran, okolna instalacija može zahtijevati izmjene.
Ovisno o projektu, prilagodba može uključivati:
Tianshun može raditi na temelju inženjerskih crteža, rasporeda podrške, podataka o naprezanju cijevi ili specifikacija kupaca. Pružanje točnih informacija u fazi ponude pomaže u izbjegavanju sukoba dimenzija i promjena u kasnoj fazi tijekom izrade ili instalacije.
Za industrijske kupce, vrijednost varijabilne opružne potpore proteže se izvan same opruge. Ispravan odabir, kontrola proizvodnje, dokumentacija i koordinacija isporuke utječu na konačni rezultat projekta.
Tianshun se fokusira na industrijske potporne proizvode za cjevovode i nudi standardizirana i prilagođena rješenja za potporu promjenjivih opruga. Njegov asortiman proizvoda uključuje različite konfiguracije nosača opruga i nosivosti namijenjene za različite rasporede cjevovoda.
Ključne prednosti rada s iskusnim proizvođačem uključuju:
Kada zatraže ponudu od Tianshuna, kupci mogu poboljšati točnost odabira pružanjem oznake podrške, radnog opterećenja, hladnog opterećenja, okomitog kretanja, smjera kretanja, nadmorske visine instalacije, potrebnog standarda, vrste veze, uvjeta okoline i dostupnog prostora.
Njegova primarna svrha je poduprijeti cijev dok omogućuje kontrolirano okomito kretanje. Opruga se prilagođava toplinskom pomaku dok se potporna sila mijenja unutar navedenog radnog raspona.
Općenito je prikladan kada sustav cjevovoda doživi okomito pomicanje i rezultirajuća promjena u nosivom opterećenju je prihvatljiva prema analizi naprezanja cjevovoda. Kritične lokacije s ekstremno restriktivnim varijacijama opterećenja mogu umjesto toga zahtijevati stalni raspored opruga.
Najkorisnije informacije uključuju vruće opterećenje, hladno opterećenje, okomiti hod, smjer kretanja, mjesto potpore, dimenzije ugradnje, raspored spojeva, radnu temperaturu i primjenjive projektne standarde.
Da. Tianshun pruža prilagođene konfiguracije za zahtjeve poput posebnog putovanja, dimenzija kućišta, rasporeda povezivanja, materijala, premaza i uvjeta ugradnje.

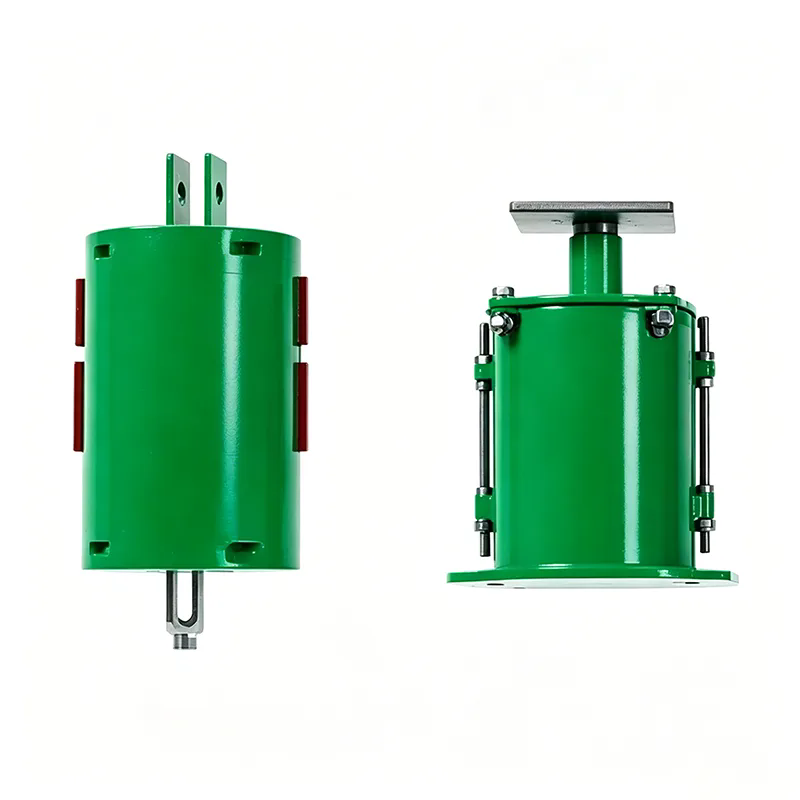

Opružni mehanizam obavlja istu osnovnu funkciju, ali je raspored ugradnje drugačiji. Opružna vješalica obično je obješena na nadzemnu konstrukciju, dok se opružni nosač može postaviti ispod ili uzduž cijevi, ovisno o izvedbi.
Ispitivanje može uključivati provjeru navedenog opterećenja u hladnom i radnom položaju, provjeru hoda, potvrdu postavke opruge i pregled gotovog sklopa. Točan postupak inspekcije ovisi o specifikaciji projekta i zahtjevima kupnje.
Da. Primjene na otvorenom zahtijevaju odgovarajuće razmatranje zaštite od korozije, sustava premaza, odvodnje, izloženosti okoliša i odabir hardvera. Tianshun može pružiti odgovarajuće mogućnosti površinske obrade za različita radna okruženja.
Ne automatski. Vrsta potpore mora se odrediti iz rasporeda cjevovoda i analize naprezanja. Varijabilna opruga prikladna je tamo gdje je potrebna kontrolirana okomita fleksibilnost; kruti oslonci ostaju prikladni tamo gdje kretanje nije potrebno ili gdje je ograničenje dio dizajna.
A Varijabilna potpora oprugepruža praktičan način za upravljanje okomitim toplinskim kretanjem uz održavanje pouzdane potpore cijevi. Dopuštajući opruzi da promijeni svoju kompresiju ili produžetak dok se cijev pomiče, može smanjiti neželjene učinke koji se mogu pojaviti kada je toplinski aktivan cjevovod pretjerano ograničen.
Međutim, uspješna primjena ovisi o više od odabira opruge s odgovarajućom nosivošću. Treba uzeti u obzir topla i hladna opterećenja, okomiti hod, smjer kretanja, dopuštenu varijaciju opterećenja, razmak ugradnje, izloženost okoliša, konfiguraciju veze, kvalitetu proizvodnje i zahtjeve za ispitivanje.
Za sustave proizvodnje električne energije, petrokemije, kemijske obrade, LNG-a, rafinerije, čelika i drugih industrijskih cjevovodnih sustava, pravi dizajn nosača može pomoći u poboljšanju mehaničke stabilnosti i pojednostaviti instalaciju i održavanje.
Tianshunpruža rješenja za podršku varijabilne opruge za standardne i prilagođene industrijske primjene. Ako imate nacrt nosača cijevi, raspored opruga, podatke o opterećenju ili posebne zahtjeve za instalaciju, pošaljite detalje projekta Tianshun timu na tehničku procjenu i odgovarajuću konfiguraciju.Kontaktirajte nasdanas kako bismo razgovarali o vašim zahtjevima za potporu varijabilne opruge i dobili praktično rješenje za vaš projekt cjevovoda.
