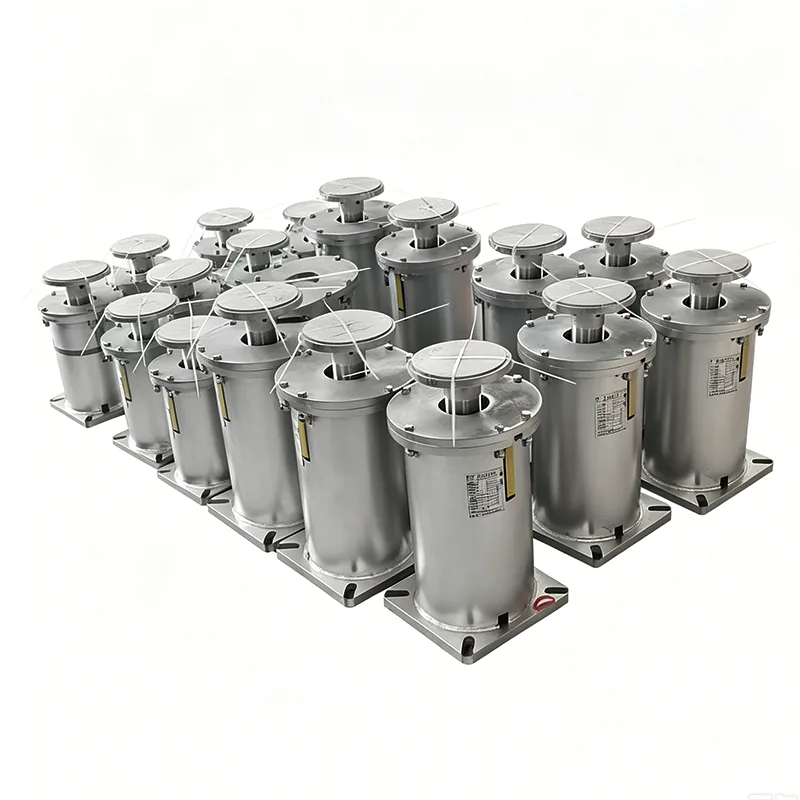

Opružna vješalica tipa F

Opružna vješalica tipa F standardni je viseći opružni nosač koji je razvio Yangzhou Tianshun Pipeline na temelju 14 godina iskustva u industriji, a također je jedan od najčešće korištenih modela opružnih vješalica u globalnom području industrijskih cjevovoda. Od pokretanja proizvodnje 2012. proizveli smo više od 2 milijuna opružnih vješalica tipa F, izvezli u 45 zemalja i regija i opsluživali više od 300 velikih industrijskih projekata diljem svijeta. Ovaj je model dizajniran u potpunosti u skladu s međunarodno prihvaćenim standardima i postiže 100% zamjenjivost s istim modelom proizvoda velikih svjetskih proizvođača.

Ova slika prikazuje krivulju performansi pomaka opterećenja promjenjivog opružnog nosača/vješalice, uključujući ključne parametre opterećenja i pomaka za provjeru točnosti nosivosti proizvoda i radne pouzdanosti.

Svaka jedinica podliježe kalibraciji opterećenja i testiranju performansi prije otpreme. Odstupanje podešenog opterećenja kontrolira se unutar ±5%, u skladu s međunarodnim standardom ANSI/MSS‑SP‑58‑2018 kao i NB/T47039‑2013.

Proizvodi ispunjavaju tehničke zahtjeve za energetske, petro‑kemijske i druge industrijske cjevovodne sustave. Prema MSS-SP-58-2018, najveća dopuštena varijabilnost opterećenja za varijabilne opružne jedinice ne smije premašiti 25% radnog vrućeg opterećenja unutar punog radnog hoda.

Krivulja opterećenje-pomak dobivena tipskim ispitivanjem stalnog opružnog nosača/vješalice. Horizontalna os označava pomak dok vertikalna os predstavlja opterećenje. Krivulja ostaje približno vodoravna preko punog radnog hoda, pokazujući da potporna sila ostaje u biti konstantna kada se cijev savija zbog toplinskog širenja i skupljanja.

Ovim tipskim ispitivanjem provjerava se postojanost opterećenja, stabilnost punog hoda i radna pouzdanost konstantnih opružnih jedinica. Sve proizvodne jedinice podliježu kalibraciji opterećenja prije otpreme, s odstupanjem opterećenja kontroliranim unutar ±6% u skladu s ANSI/MSS‑SP‑58‑2018 i NB/T47038‑2013.

Ovi proizvodi su primjenjivi na industrijske cjevovodne sustave s velikim toplinskim pomakom, uključujući cjevovode glavne pare i druge visokotemperaturne i visokotlačne cjevovode.

Osnova projektiranja i primjenjivi standardi

Opružna vješalica tipa F strogo je dizajnirana i proizvedena u skladu sa sljedećim međunarodnim standardima kako bi se osigurala njezina globalna svestranost i kompatibilnost:

▶  ANSI/HG 20644-1998 Promjenjivi nosači opruga i vješalice

▶  GB/T 17116.1-2018 Cijevni nosači i vješalice - 1. dio: Tehničke specifikacije

▶  ASME B31.3 Procesni cjevovodi

▶  DIN 2545 vješalice za opruge cijevi

▶  API RP 551 Dizajn i ugradnja nosača i vješalica za cijevi

Svi proizvodi prošli su certifikaciju sustava upravljanja kvalitetom ISO 9001:2015, a certifikacijski dokumenti trećih strana kao što su CE i API mogu se dostaviti na zahtjev.

Strukturni sastav i princip rada

Opružna vješalica tipa F ima dizajn gornje ovjesne strukture, spojene na građevinsku strukturu preko gornje ušice za podizanje i na cjevovod preko donje ovjesne šipke. Kada se cjevovod podvrgne vertikalnom toplinskom pomaku, opruga se u skladu s tim širi i skuplja, automatski prilagođavajući potpornu silu i ravnomjerno prenoseći opterećenje cjevovoda na strukturu kako bi se izbjegla koncentracija naprezanja.

Standardni proizvod sastoji se od sljedećih komponenti:

▶  Gornje kućište: utisnuto od čelične ploče Q345B

▶  Cilindrična spiralna opruga: Proizvedena od 60Si2MnA legiranog opružnog čelika

▶  Pločica s indikatorom opterećenja: jasno označena ljestvicama opterećenja i pomaka

▶  Vijčana šipka za podešavanje: dostupna u specifikacijama M16-M36 za podešavanje opterećenja na licu mjesta

▶  Gornje i donje spojne ušice: Proizvedeno postupkom kovanja za veću čvrstoću

▶  Zaporne matice: dizajn dvostruke matice protiv otpuštanja

Specifikacije pune serije opterećenja i pomaka

Osnovne prednosti izvedbe i izmjereni podaci

Gore navedeni podaci potječu iz 100% potpune inspekcijske evidencije laboratorija tvrtke. Svaki proizvod prolazi stroga ispitivanja opterećenja i kalibraciju pomaka prije otpreme.

Primjenjivi scenariji i metode instalacije

Opružna vješalica tipa F prikladna je za viseću potporu većine industrijskih cjevovodnih sustava, posebno za sljedeće scenarije:

Parovodni sustavi u elektranama

Procesni cjevovodi u petrokemijskoj industriji

Cjevovodne mreže gradskog centralnog grijanja

Prijenosni plinovodi

Cjevovodi za farmaceutsku i preradu hrane

Opći cjevovodi industrijskih postrojenja

Za ovaj model dostupna su tri načina instalacije:

Ovjes s jednom ušicom: Prikladno za jednostruke cjevovode

Dvostruki ovjes: Prikladan za cjevovode s velikim opterećenjem

Paralelna instalacija: Prikladno za cjevovode s ultra velikim opterećenjem

Proces proizvodnje i kontrola kvalitete

Uspostavili smo sustav sljedivosti cijelog procesa od sirovina do gotovih proizvoda kako bismo osigurali stabilnu kvalitetu svake opružne vješalice tipa F:

Svi proizvodi prolaze sveobuhvatno interno testiranje prije otpreme.

Interno ispitivanje uključuje: dimenzionalni i vizualni pregled, PMI (pozitivna identifikacija materijala), ispitivanje tvrdoće, MT/PT ispitivanje bez razaranja (gdje je primjenjivo), ispitivanje opterećenja oprugom (s krivuljama opterećenja i pomaka) i mjerenje debljine premaza.

Dostupna su izvješća o tvorničkim ispitivanjima (FTR) i izvješća o ispitivanju materijala (MTR).

Interno testiranje ne predstavlja testiranje treće strane koju je akreditirao ILAC. Testiranje uz pratnju treće strane ili laboratorijsko testiranje dostupno je kao zasebna, izborna usluga.

Dodatne usluge inspekcije treće strane (navedene zasebno):

1. Ispitivanje materijala: analiza kemijskog sastava, ispitivanje rastezanja, Charpyjevo ispitivanje niskotemperaturnim udarom i ispitivanje tvrdoće.

2. NDT zavara: ispitivanje magnetskim česticama (MT), ispitivanje tekućim penetrantima (PT), ultrazvučno ispitivanje (UT) i radiografsko ispitivanje (RT).

3. Ispitivanje izvedbe opružnog opterećenja, uključujući krivulje opterećenje-pomak.

4. Inspekcija zaštite od korozije vrućeg pocinčavanja/epoksi premaza.

5. Ispitivanje uz prisustvo svjedoka, nadzor tvornice i inspekcija prije otpreme (PSI).

Naša točnost opterećenja proizvoda, standardi ispitivanja i sustavi dokumentacije uspoređeni su s međunarodnim sustavom potpore cijevi LISEGA. Za razliku od standardnih domaćih proizvođača koji isporučuju samo sam proizvod, mi uz svaku opružnu jedinicu dajemo krivulju pomaka opterećenja; također olakšavamo SGS testiranje treće strane i inspekcije kod svjedoka te podržavamo preglede dokumenata od strane PE/CPE inženjera za inozemne projekte.

Prateće usluge i jamstvo isporuke

▶  Brza isporuka: standardni modeli su na zalihi i mogu se poslati u roku od 72 sata.

▶  Podrška pri odabiru: osigurana je besplatna analiza naprezanja cjevovoda i proračun odabira potpore/vješalice.

▶  Usluga prilagođavanja: Dimenzije priključka i metode površinske obrade mogu se prilagoditi prema zahtjevima kupaca.

▶  Usluga na licu mjesta: profesionalni inženjeri se šalju da vode instalaciju i puštanje u rad.

▶  Jamstveni servis: 12-mjesečno jamstveno razdoblje s besplatnim popravkom ili zamjenom neispravnih proizvoda tijekom jamstvenog razdoblja.

Za više tehničkih detalja o opružnoj vješalici tipa F ili za dobivanje ponude obratite se našem prodajnom timu.

Često postavljana pitanja (FAQ)

P: Može li se opružna vješalica tipa F zamijeniti s istim modelom proizvoda drugih proizvođača?

O: Da. Naši proizvodi su strogo dizajnirani i proizvedeni u skladu s međunarodnim standardima. Ugradbene dimenzije i parametri izvedbe potpuno su u skladu s istim modelom proizvoda velikih svjetskih proizvođača i mogu se izravno zamijeniti za korištenje.

P: Koja je maksimalna radna temperatura ovog proizvoda?

O: Raspon radne temperature standardnih proizvoda je od -20 ℃ do +450 ℃. Za uvjete visokih temperatura iznad 450 ℃, možemo ponuditi posebne modele koji koriste opružni čelik otporan na visoke temperature.

P: Možete li pružiti površinsku obradu vrućim pocinčavanjem?

O: Da. Uz standardno premazivanje bojom, nudimo i različite metode površinske obrade kao što su vruće pocinčavanje i premazivanje prahom za prilagodbu različitim korozivnim okruženjima.
