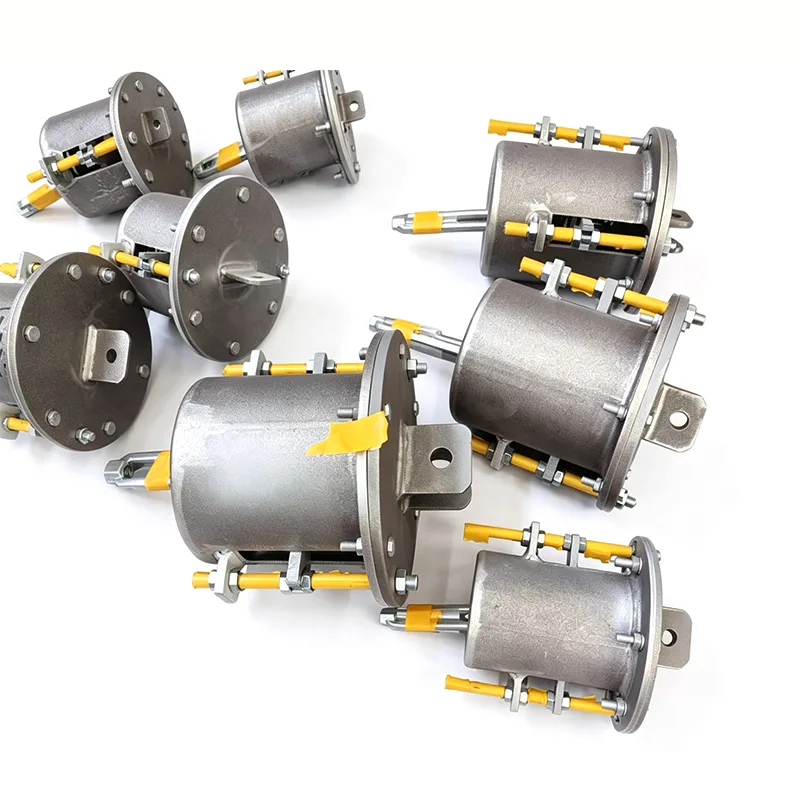

Opružne vješalice za industriju nafte i plina

U projektima nafte i plina, procesni cjevovodi, dalekovodi za prijenos i komunalni cjevovodi suočavaju se s višestrukim teškim uvjetima: visokotemperaturnim i visokotlačnim medijima, korozivnim komponentama kao što je sumpor, obalnim okruženjima s visokom vlagom u spreju soli, kao i golemom vlastitom težinom i toplinskim širenjem cjevovoda velikog promjera. Ako se potporni sustav oslanja isključivo na jednostavnu krutu fiksaciju, on ne samo da ne uspijeva kompenzirati pomak, već također pretvara deformaciju cjevovoda u dodatna opterećenja na mlaznicama opreme, povećavajući rizik od curenja i kvara uslijed zamora.

Ova slika prikazuje krivulju performansi pomaka opterećenja promjenjivog opružnog nosača/vješalice, uključujući ključne parametre opterećenja i pomaka za provjeru točnosti nosivosti proizvoda i radne pouzdanosti.

Svaka jedinica podliježe kalibraciji opterećenja i testiranju performansi prije otpreme. Odstupanje podešenog opterećenja kontrolira se unutar ±5%, u skladu s međunarodnim standardom ANSI/MSS‑SP‑58‑2018 kao i NB/T47039‑2013.

Proizvodi ispunjavaju tehničke zahtjeve za energetske, petro‑kemijske i druge industrijske cjevovodne sustave. Prema MSS-SP-58-2018, najveća dopuštena varijabilnost opterećenja za varijabilne opružne jedinice ne smije premašiti 25% radnog vrućeg opterećenja unutar punog radnog hoda.

Krivulja opterećenje-pomak dobivena tipskim ispitivanjem stalnog opružnog nosača/vješalice. Horizontalna os označava pomak dok vertikalna os predstavlja opterećenje. Krivulja ostaje približno vodoravna preko punog radnog hoda, pokazujući da potporna sila ostaje u biti konstantna kada se cijev savija zbog toplinskog širenja i skupljanja.

Ovim tipskim ispitivanjem provjerava se postojanost opterećenja, stabilnost punog hoda i radna pouzdanost konstantnih opružnih jedinica. Sve proizvodne jedinice podliježu kalibraciji opterećenja prije otpreme, s odstupanjem opterećenja kontroliranim unutar ±6% u skladu s ANSI/MSS‑SP‑58‑2018 i NB/T47038‑2013.

Ovi proizvodi su primjenjivi na industrijske cjevovodne sustave s velikim toplinskim pomakom, uključujući glavne cjevovode pare i druge visokotemperaturne i visokotlačne cjevovode.

Oslanjajući se na 14 godina iskustva u proizvodnji nosača cjevovoda i vješalica, Yangzhou Tianshun Pipeline Technology Co., Ltd. nudi prilagođene opružne vješalice za industriju nafte i plina za kontrolu naprezanja cjevovoda, zaštitu kritičnih sučelja opreme i prilagođavanje složenim uvjetima na licu mjesta.

Ključni izazovi na koje treba odgovoriti potporama naftovoda i plinovoda

Sustavi cjevovoda u rafinerijama, LNG terminalima, postrojenjima za preradu plina i crpnim stanicama na velikim udaljenostima imaju različite radne uvjete, ali dijele isti zahtjev: vlastita težina cjevovoda i toplinski pomak moraju se kontrolirati unutar sigurnih granica. Procesni cjevovodi često rade iznad 300°C, dok kriogeni LNG cjevovodi rade ispod -162°C, što jedno potporno rješenje čini neadekvatnim.

Nadalje, kisela okruženja koja sadrže sumporovodik zahtijevaju da strukturne komponente imaju otpornost na sulfidne pukotine (SSC), a platforme na moru i obalni objekti zahtijevaju visokokvalitetnu zaštitu od slane prskalice. U inženjerskoj praksi, nosači i vješalice ne samo da moraju isporučivati ​​predvidljive sile potpore, već i prilagoditi odstupanja temelja tijekom instalacije i ostati bez kvarova zbog korozije ili opuštanja tijekom dugotrajnog rada.

Dizajn i funkcije opružnih vješalica za industriju nafte i plina

Opružne vješalice za industriju nafte i plina konfiguriraju se jedan na jedan na temelju izvješća o analizi naprezanja u cjevovodu, dostupne u dvije vrste opterećenja: promjenjiva opruga i opruga konstantne sile. Varijabilne opružne jedinice pružaju potporu s linearnom krutošću unutar svog raspona hoda, prikladne za točke s malim pomacima i niskom osjetljivošću na varijacije sile potpore. Jedinice s konstantnom silom koriste primarni i sekundarni opružni mehanizam za kontrolu varijacije potporne sile unutar 5% tijekom cijelog hoda, što ih čini idealnim za mlaznice opreme, strippere, reboilere, ulaze i izlaze kompresora i druga mjesta sa strogim zahtjevima za opterećenje mlaznica.

Ovisno o mediju i okruženju ugradnje, opružni elementi se proizvode od legiranih opružnih čelika kao što su 60Si2Mn ili 50CrVA. Cilindri i strukturne komponente mogu se izraditi od ugljičnog čelika, čelika otpornog na toplinu, dupleks nehrđajućeg čelika ili legura na bazi nikla, s obradom materijala u skladu s NACE MR0175/ISO 15156 kako bi se zadovoljili zahtjevi polja kisele nafte i plina.

Za zaštitne premaze, offshore postrojenja mogu koristiti epoksidni temeljni premaz visoke prionjivosti bogat cinkom i poliuretanski sustav završnog premaza, dok kopneni cjevovodi obično koriste vruće pocinčavanje ili Dacromet premaz kako bi se osigurala dugoročna učinkovitost u slanom spreju i industrijskim atmosferama. Proizvodi su u skladu sa standardima uključujući ASME B31.3, ASME B31.4 i MSS SP-58. Svako kućište opremljeno je pločicom s nazivom pomaka opterećenja i zatikom za zaključavanje za jednostavnu ugradnju u hladnom stanju i provjeru na licu mjesta.

Odabir na licu mjesta, instalacija i dugoročna stabilnost

Po primitku podataka analize naprezanja cjevovoda, naš tehnički tim preporučuje podudaranje opružnih vješalica za modele industrije nafte i plina i konstante opruge za svaku potpornu točku. Tijekom faze odabira posebna se pažnja posvećuje projektiranom opterećenju, projektiranom pomaku, temperaturi i stupnju korozije u okolišu, dok se također uzima u obzir dodatna težina cjevovoda ispunjenih vodom tijekom uvjeta hidrostatičkog ispitivanja kako bi se spriječilo preopterećenje opruge ili skrućivanje.

Tijekom ugradnje, opružne vješalice za industriju nafte i plina pružaju određeni vertikalni raspon prilagodbe kako bi se apsorbirale pogreške visine temelja i odstupanja montažnih cijevi. Jedinice konstantne sile mogu se opcijski opremiti vijčanim ili hidrauličnim pomoćnim uređajima za podešavanje za precizno poravnanje čak i pod uvjetima velikog opterećenja. Zatik za zaključavanje uklanja se nakon što se cjevovod zagrije, a vješalica ulazi u rad bez potrebe za vrućim radom.

Tijekom dugotrajnog rada, dizajn opruge protiv opuštanja i redovite točke pregleda pomažu timovima za održavanje da pravovremeno otkriju abnormalnosti. Među našim projektima izvezenim u više od 45 zemalja, više od 70% naknadne podrške i narudžbi vješalica dolazi od postojećih kupaca. Ovi podaci o ponovljenim kupnjama odražavaju stalnu pouzdanost naših proizvoda u određenoj mjeri.

Tipična mjesta primjene u naftnim i plinskim postrojenjima

Jedinice za fluidno katalitičko krekiranje (FCC) i hidroprocesiranje: cjevovodi za visokotemperaturnu reakciju nafte i plina te cjevovodi za dimni plin regeneratora doživljavaju velike toplinske pomake tijekom rada sa strogim ograničenjima opterećenja mlaznica. Korištenje opružnih vješalica konstantne sile učinkovito kontrolira sile sučelja na opremi kao što su reaktori i separatori trećeg stupnja, sprječavajući curenje spojeva prirubnice.

LNG terminali i kriogeni sustavi: Kriogeni cjevovodi između krakova za istovar i skladišnih spremnika, kao i cirkulirajući cjevovodi rashladnog sredstva, suočavaju se s ekstremnim temperaturnim razlikama. Opružne vješalice koriste materijale otporne na kriogene uvjete kako bi pružile stabilnu podršku tijekom cijelog procesa od hladnog prethodnog hlađenja do dubokog kriogenog rada, štiteći dilatacijske spojeve i mlaznice spremnika.

Daleki cjevovodi za sirovu naftu i produkte: Ulazni i izlazni cjevovodi u crpnim stanicama i cjevovodi područja ventila doživljavaju temperaturne varijacije s godišnjim dobima i transportiranim medijima. Promjenljive opružne vješalice u kombinaciji s graničnim nosačima održavaju ispravan nagib cjevovoda, izbjegavajući rizike od vibracija i vodenog udara uzrokovane podizanjem potporne točke.

Pučke platforme i FPSO: Ovi objekti imaju kompaktan prostor i podložni su dodatnim dinamičkim opterećenjima od ljuljanja. Opružne vješalice s konstantnom snagom s ograničenim funkcijama mogu se koristiti zajedno s prigušivačima za kompenzaciju toplinskog pomaka dok obuzdavaju niskofrekventno njihanje uzrokovano vjetrom i valovima, smanjujući oštećenje zglobova od zamora.

Kvalitetna dokumentacija i tehnička podrška

Počevši od ulazne ponovne inspekcije opružne žice, naša tvornica provodi strogu kontrolu kvalitete u svakoj fazi: provjera toplinskog broja, tvrdoća i metalografska inspekcija nakon toplinske obrade, ispitivanje krutosti gotovog proizvoda punim hodom i ispitivanje prianjanja premaza. Svaka serija opružnih vješalica za industriju nafte i plina može se dobiti s certifikatima o kvaliteti materijala, izvješćima o inspekciji, NACE izjavama o usklađenosti i ASME certifikacijskim dokumentima za podršku revizijama inozemnih projekata.

Naš tehnički tim može pružiti detaljne priručnike za instalaciju i preporuke za prilagodbu u hladnom stanju prema potrebi te može surađivati ​​s trećom stranom koja svjedoči ili nadzorom na licu mjesta.

Ako trebate konfigurirati opružne vješalice za industriju nafte i plina za određeni naftni i plinski projekt, dostavite nacrte rasporeda cjevovoda, izvješća o izračunu naprezanja i podatke o okolišu na licu mjesta. Isporučit ćemo izvješće o odabiru uključujući izračune opterećenja i hoda i preporučene kote za ugradnju, umjesto samo popisa standardnih modela, pomažući vam u kontroli ukupnih troškova dok istovremeno osiguravamo siguran i pouzdan rad vašeg potpornog sustava cjevovoda tijekom njegovog životnog ciklusa.
