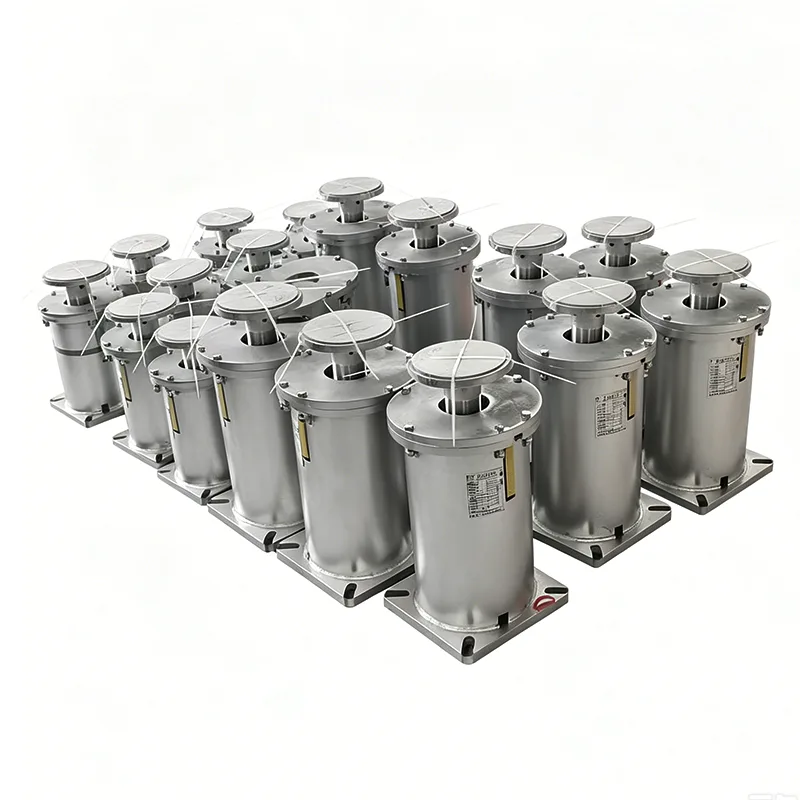

Varijabilna opružna podrška za cjevovodje bitna komponenta za industrijske cjevovodne sustave koji doživljavaju vertikalno kretanje uzrokovano toplinskim širenjem, skupljanjem, vibracijama ili promjenom radnih uvjeta.Tianshunproizvodi standardizirana i prilagođena rješenja za potporu opruga dizajnirana za uravnoteženje opterećenja cjevovoda, prilagođavanje kontroliranog pomaka i pomoć u zaštiti povezane opreme u zahtjevnim primjenama kao što su elektrane, petrokemijska postrojenja, naftni i plinski sustavi i projekti obrade vode.
Pravilno projektiran sustav potpore cijevi mora učiniti više od nošenja statičke težine cjevovoda. Industrijski se cjevovodi mogu pomicati kako se mijenjaju temperature i radni uvjeti, stvarajući dodatne sile na nosačima, mlaznicama opreme, ventilima, prirubnicama i strukturalnim spojevima. Varijabilna opružna potpora za cjevovod koristi elastične karakteristike opruge za pružanje kontinuirane potpore dok omogućuje kontrolirano okomito kretanje. Ovaj članak objašnjava njegovo načelo rada, ključne komponente, tehničke specifikacije, primjene, faktore odabira i proizvodna razmatranja, pomažući inženjerima i industrijskim kupcima da razumiju kada je varijabilna potpora opruge odgovarajuće rješenje.
Sadržaj
- Što je varijabilna opružna potpora za cjevovod?
- Zašto je potrebna potpora varijabilne opruge?
- Kako radi oslonac s promjenjivom oprugom?
- Koje su ključne tehničke specifikacije?
- Koje su glavne komponente?
- Koje su glavne prednosti?
- Gdje se koristi varijabilna opružna potpora?
- Kako odabrati pravu opružnu potporu?
- Zašto je kvaliteta proizvodnje važna?
- Kakav je u usporedbi s drugim nosačima cijevi?
- Često postavljana pitanja
- Zaključak
Što je varijabilna opružna potpora za cjevovod?
Varijabilna opružna potpora za cjevovod je elastična mehanička potpora dizajnirana da nosi težinu cjevovoda dok se prilagođava vertikalnom pomaku. Umjesto potpunog ograničavanja kretanja cjevovoda, koristi opružni mehanizam za pružanje potporne sile koja se mijenja u skladu s otklonom opruge.
Ovaj dizajn je posebno koristan za industrijske cjevovode koji su izloženi temperaturnim fluktuacijama. Na primjer, cjevovod za paru može se kretati okomito dok se zagrijava tijekom rada i skuplja nakon gašenja. Čvrsti nosač može ograničiti ovo kretanje i prenijeti neželjene sile na sustav cjevovoda. Varijabilna opružna potpora osigurava kontroliranu fleksibilnost dok nastavlja nositi potrebno opterećenje.
Tianshun proizvodi proizvode za podršku cjevovodima od 2012. godine i izvješćuje o isporuci više od 800.000 kompleta za industrijske projekte diljem svijeta. Njegov raspon varijabilnih opružnih potpora uključuje više konfiguracija, nosivosti, mogućnosti putovanja i prilagođena rješenja za različite inženjerske zahtjeve.
Zašto je potrebna potpora varijabilne opruge?
Projektiranje cjevovoda uključuje ravnotežu između strukturne potpore i kontroliranog kretanja. Cjevovod mora ostati primjereno oslonjen bez stvaranja prekomjernog sekundarnog naprezanja kada se njegov položaj promijeni tijekom rada.
- Toplinsko kretanje:Omogućuje kontrolirani vertikalni pomak uzrokovan grijanjem i hlađenjem.
- Raspodjela opterećenja:Održava kontinuiranu podršku za cijevi i povezane komponente.
- Upravljanje stresom:Pomaže smanjiti prekomjerne sile koje se prenose na povezanu opremu.
- Kontrola vibracija:Omogućuje elastični potporni mehanizam za rad sustava cjevovoda.
- Zaštita opreme:Pomaže smanjiti neželjeno opterećenje oko osjetljivih mlaznica, prirubnica i spojeva.
- Inženjerska fleksibilnost:Moguće je odabrati različite konfiguracije prema uvjetima instalacije.
Ispravan odabir trebao bi se temeljiti na stvarnim inženjerskim parametrima, a ne samo na promjeru cijevi. Težina cjevovoda, radna temperatura, vertikalni pomak, položaj ugradnje i raspoloživi strukturni prostor utječu na odabir potpore.
Kako radi oslonac s promjenjivom oprugom?
Osnovni princip rada temelji se na elastičnom ponašanju opruge. Kada se cjevovod pomiče okomito, opruga se otklanja i njezina nosiva sila se mijenja u skladu s tim. To omogućuje nosaču da prati kretanje cjevovoda dok nastavlja nositi teret.
Kada se poduprti cjevovod pomiče prema dolje, opruga se dodatno sabija i njena potporna sila se povećava. Kada se cjevovod pomiče prema gore, kompresija opruge se smanjuje i potporna sila se smanjuje. Rezultirajuća varijacija opterećenja kontrolira se unutar projektiranog radnog raspona.
Ova karakteristika čini varijabilne opružne nosače prikladnima za sustave u kojima se očekuje vertikalno toplinsko kretanje, ali je određena količina varijacije opterećenja prihvatljiva. Za primjene koje zahtijevaju izuzetno niske varijacije potporne sile u velikom rasponu kretanja, inženjeri mogu umjesto toga razmotriti stalnu opružnu potporu.
Koje su ključne tehničke specifikacije?
Tehničke specifikacije trebaju biti usklađene sa stvarnim dizajnom cjevovoda. Tianshun nudi višestruke konfiguracije namijenjene pokrivanju različitih industrijskih radnih uvjeta.
| Specifikacija | Tipični raspon ili opcija | Inženjerska namjena |
|---|---|---|
| Konfiguracija podrške | Vrsta A, B, C, D, E, F, G | Omogućuje fleksibilnost instalacije |
| Veličina opruge | br. 0–br. 22 | Odgovara različitim zahtjevima opterećenja |
| Travel Range | 30, 60, 90, 120, 180 mm | Prilagođava različite vertikalne pokrete |
| Radno opterećenje | 0,2–400 kN | Podržava različita opterećenja cjevovoda |
| Smjer kretanja | Gore/dolje | Odgovara očekivanom toplinskom pomaku |
| Varijabilnost opterećenja | ≤25% standardno | Kontrolira varijacije potporne sile |
| Materijal kućišta | Ugljični čelik Q235/Q355 | Pruža strukturnu čvrstoću |
| Površinska obrada | Vruće pocinčano/lakirano | Poboljšava ekološku trajnost |
Budući da se radni uvjeti razlikuju od jednog projekta do drugog, te vrijednosti treba tretirati kao reference za odabir, a ne kao zamjenu za inženjerske izračune specifične za projekt.
Koje su glavne komponente?
Promjenjivi opružni nosač obično kombinira nekoliko mehaničkih komponenti u jedan kontrolirani sklop nosača. Svaki dio doprinosi pouzdanom radu i montaži.
- Spiralna opruga:Primarni elastični element koji stvara silu oslonca.
- Gornja i donja spojna ploča:Spojite nosač sa sklopom cjevovoda i konstrukcijskim elementima.
- Indikator opterećenja:Pruža informacije o položaju opruge, opterećenju ili pomaku.
- Uređaj za zaključavanje:Pomaže osigurati oprugu tijekom transporta, instalacije i puštanja u pogon.
- Zaštitno kućište:Pomaže u zaštiti opružnog mehanizma od prašine, kišnice i zagađivača iz okoliša.
Za zahtjevne industrijske projekte, odabir komponenata treba uzeti u obzir radnu temperaturu, izloženost koroziji, uvjete opterećenja, zahtjeve održavanja i okruženje instalacije.
Koje su glavne prednosti?
Glavna prednost varijabilne opružne potpore za cjevovod je njezina sposobnost kombiniranja potpore tereta s kontroliranim okomitim kretanjem. To ga čini praktičnim izborom za mnoge toplinski aktivne sustave cjevovoda.
- Kontrolirani toplinski pomak:Opružni mehanizam prati okomito kretanje cijevi bez potpunog zadržavanja cjevovoda.
- Predvidljiva varijacija opterećenja:Sila oslonca se mijenja prema otklonu opruge unutar projektiranog raspona.
- Širok izbor specifikacija:Različite veličine opruga i rasponi hoda omogućuju inženjerima prilagođavanje kapaciteta potpore zahtjevima projekta.
- Fleksibilna instalacija:Višestruke konfiguracije nosača mogu se prilagoditi različitim strukturnim aranžmanima.
- Pogodnost održavanja:Modularne komponente mogu pojednostaviti inspekciju, zamjenu i servisiranje.
- Prilagodba:Posebni zahtjevi za opterećenje, pomak, materijal ili dimenzije mogu se uzeti u obzir za nestandardne projekte.
Gdje se koristi varijabilna opružna potpora?
Oslonci s varijabilnom oprugom obično se razmatraju za industrijske cjevovodne sustave gdje dolazi do vertikalnog pomicanja tijekom normalnog rada. Tipične primjene uključuju:
- Cjevovodi za paru i napojnu vodu u termoelektranama
- Sustavi kondenzata i pomoćnih cjevovoda
- Petrokemijski procesni cjevovodi
- Priključni cjevovodi izmjenjivača topline
- Sustavi za transport nafte i plina
- Kompresorske stanice za prirodni plin i ventilske komore
- Mreže centralnog grijanja
- Postrojenja za pročišćavanje vode i otpadnih voda
- Brodski i offshore sustavi cjevovoda
Na primjer, u visokotemperaturnoj procesnoj liniji, ponavljano zagrijavanje i hlađenje može uzrokovati promjenu visine cijevi. Ispravno odabrani opružni nosači mogu se prilagoditi ovom pomicanju dok istovremeno održavaju potporu cjevovoda tijekom radnog ciklusa.
Kako odabrati pravu opružnu potporu?
Ispravan odabir počinje točnim podacima o projektu. Kupnja opružnog nosača samo na temelju nominalne veličine cijevi može rezultirati neprikladnom nosivošću ili rasponom kretanja.
Inženjeri i kupci trebaju pripremiti sljedeće informacije prije nego što zatraže ponudu:
- Radno opterećenje cjevovoda
- Instalirano ili hladno opterećenje
- Radno ili vruće opterećenje
- Očekivani vertikalni pomak
- Smjer kretanja
- Radna temperatura
- Težina cjevovoda i izolacije
- Mjesto postavljanja i raspoloživi prostor
- Potreban materijal i površinska obrada
- Primjenjivi projektni standardi i dokumentacija
Pružanje potpunih informacija omogućuje profesionalnom dobavljaču nosača varijabilnih opruga da preporuči odgovarajuću konfiguraciju i izbjegne nepotrebno redizajniranje tijekom instalacije.
Zašto je kvaliteta proizvodnje važna?
Izvedba potpore opruge uvelike ovisi o točnosti opruge, kvaliteti materijala, dosljednosti dimenzija, kalibraciji opterećenja i kvaliteti sastavljanja. Kontrole proizvodnje stoga su važne kada nosač postane dio kritičnog industrijskog cjevovodnog sustava.
Tianshun navodi da njegov proizvodni proces uključuje inspekciju sirovina, CNC proizvodnju opruga, ispitivanje performansi opruga, inspekciju dimenzija gotovog proizvoda, kalibraciju opterećenja i inspekciju prije isporuke. Njezin sustav upravljanja kvalitetom ima certifikat ISO 9001:2015, dok tvrtka navodi da su njeni proizvodi u skladu s međunarodnim standardima uključujući CE i API zahtjeve.
Za velike industrijske narudžbe, kupci bi također trebali razmotriti može li proizvođač osigurati odgovarajuće zapise inspekcije, podatke o opterećenju, dokumentaciju o materijalu, informacije o dimenzijama i tehničku podršku. Ovi dokumenti mogu učiniti instalaciju, puštanje u rad i buduće održavanje sljedivijima.
Kakav je u usporedbi s drugim nosačima cijevi?
Promjenjivi opružni nosači nisu namijenjeni zamjeni svih vrsta cijevnih nosača. Odgovarajuće rješenje ovisi o količini pomaka cjevovoda i prihvatljivoj varijaciji potporne sile.
| Faktor usporedbe | Varijabilna potpora opruge | Čvrsti nosač cijevi | Stalna opružna podrška |
|---|---|---|---|
| Vertikalno kretanje | Omogućuje kontrolirano kretanje | Općenito ograničava kretanje | Prilagođava veća kretanja |
| Varijacija opterećenja | Umjereno | Može se oštro promijeniti s uvjetima ograničenja | Vrlo nisko |
| Tipična primjena | Opći toplinski pomak | Minimalni pomak | Veliki pomak ili osjetljivi sustavi |
| Strukturna složenost | srednje | Niska | viši |
| Razina troškova | srednje | Općenito niže | Općenito veći |
Ključna razlika je odnos između pokreta i potporne sile. Varijabilna opružna potpora dopušta promjenu potporne sile unutar definiranog raspona, dok je konstantna opružna potpora dizajnirana za održavanje mnogo dosljednije potporne sile u svom rasponu kretanja.
Često postavljana pitanja
Koja je glavna funkcija oslonca s promjenjivom oprugom za cjevovod?
Njegova glavna funkcija je poduprijeti opterećenja cjevovoda dok omogućuje kontrolirano okomito kretanje uzrokovano toplinskim širenjem, skupljanjem, vibracijama ili promjenom radnih uvjeta.
Kada treba koristiti varijabilnu opružnu potporu umjesto krute?
Promjenljivu opružnu potporu treba razmotriti kada se cjevovod treba kretati okomito tijekom rada. Kruti oslonac općenito je prikladniji tamo gdje je kretanje minimalno, a ograničenje prihvatljivo.
Koja je razlika između promjenjivih i stalnih opružnih oslonaca?
Promjenjivi oslonac opruge mijenja svoju potpornu silu kako se opruga otklanja. Konstantna opružna potpora dizajnirana je za održavanje gotovo konstantne potporne sile u cijelom specificiranom rasponu kretanja, što je čini korisnom za primjene u kojima se varijacije opterećenja moraju svesti na minimum.
Koje informacije su potrebne prilikom naručivanja varijabilne opružne potpore?
Važne informacije obično uključuju radno opterećenje, hladno opterećenje, vruće opterećenje, vertikalni pomak, smjer kretanja, radnu temperaturu, uvjete ugradnje, raspoloživi prostor, zahtjeve za materijale i primjenjive inženjerske standarde.
Može li Tianshun pružiti prilagođena rješenja za potporu opruga?
Da. Tianshun nudi standardizirane proizvode kao i prilagođena rješenja za posebne nosivosti, zahtjeve putovanja, dimenzije, ograničenja ugradnje, materijale i zahtjeve za površinsku obradu.
Zaključak
Pravilno odabranVarijabilna opružna podrška za cjevovodmože osigurati praktičnu ravnotežu između podrške opterećenju cjevovoda i kontroliranog toplinskog kretanja. Dopuštajući vertikalni pomak uz održavanje predvidljive potporne sile, može pomoći u upravljanju naprezanjem u cijevima i zaštititi povezanu opremu u proizvodnji električne energije, petrokemiji, nafti i plinu, obradi vode i drugim industrijskim primjenama. Najprikladniji model uvijek treba odabrati u skladu sa stvarnim opterećenjem, pomakom, temperaturom, ugradnjom i konstrukcijskim zahtjevima. Sa standardiziranim konfiguracijama, mogućnostima prilagodbe, postupcima kontrole kvalitete i tehničkom podrškom, Tianshun može pružiti rješenja za potporu opruga za širok raspon projekata industrijskih cjevovoda. Ako planirate novi sustav cjevovoda, zamjenu postojećih nosača ili procjenu prilagođenog rješenja opružnog nosača,kontaktirajte nass vašim tehničkim zahtjevima kako bismo razgovarali o odgovarajućoj konfiguraciji proizvoda i ponudi.
