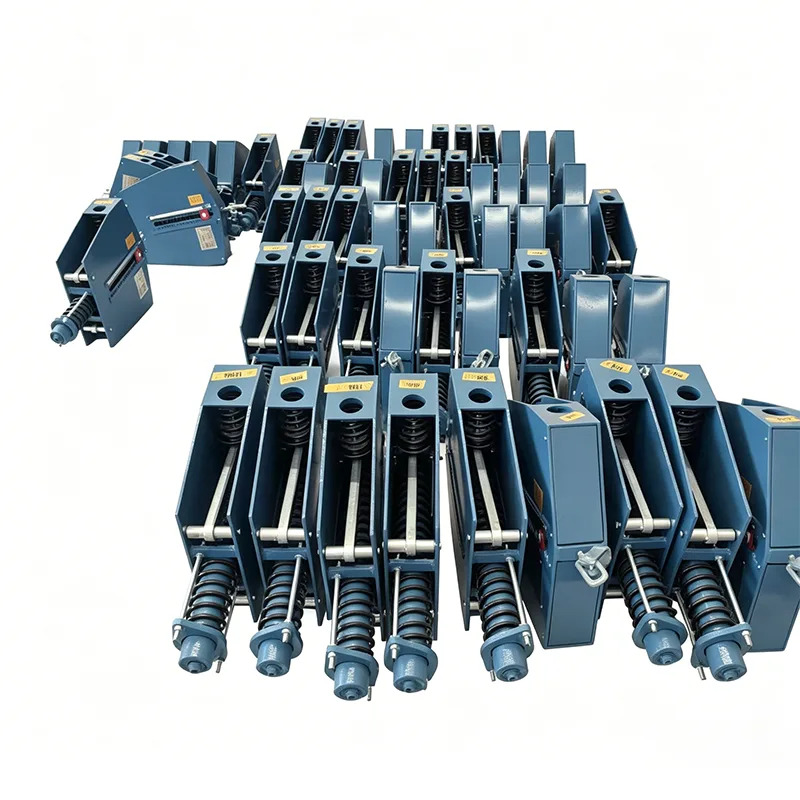

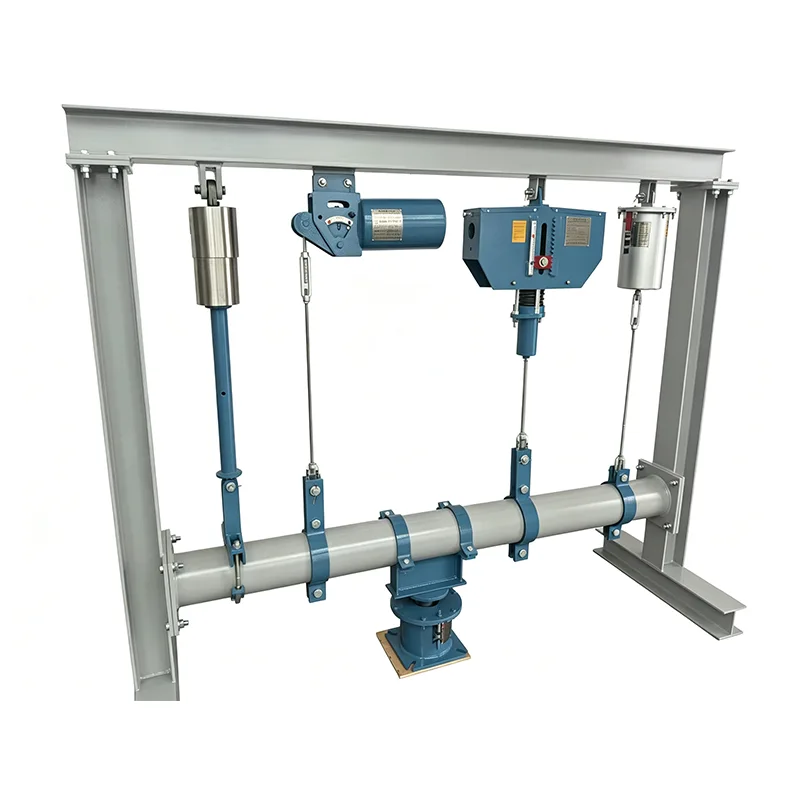

Vertikalna postojana opružna potpora

Kada cjevovodi dožive velike vertikalne pomake (preko 100 mm) i izuzetno su osjetljivi na varijacije opterećenja, stopa varijacije opterećenja (≤25%) uobičajenih varijabilnih opružnih nosača može dovesti do prekomjernog naprezanja cjevovoda, oštećenja sučelja opreme, pa čak i pucanja cjevovoda. Vertikalna postojana opružna potpora pruža gotovo konstantnu potpornu silu (stopa varijacije opterećenja ≤5%) tijekom cijelog radnog hoda na temelju principa ravnoteže momenta, potpuno rješavajući izazov kontrole naprezanja za cjevovode velikog pomaka.

Krivulja opterećenje-pomak dobivena tipskim ispitivanjem stalnog opružnog nosača/vješalice. Horizontalna os označava pomak dok vertikalna os predstavlja opterećenje. Krivulja ostaje približno vodoravna preko punog radnog hoda, pokazujući da potporna sila ostaje u biti konstantna kada se cijev savija zbog toplinskog širenja i skupljanja.

Ovim tipskim ispitivanjem provjerava se postojanost opterećenja, stabilnost punog hoda i radna pouzdanost konstantnih opružnih jedinica. Sve proizvodne jedinice podliježu kalibraciji opterećenja prije otpreme, s odstupanjem opterećenja kontroliranim unutar ±6% u skladu s ANSI/MSS‑SP‑58‑2018 i NB/T47038‑2013.

Ovi proizvodi su primjenjivi na industrijske cjevovodne sustave s velikim toplinskim pomakom, uključujući cjevovode glavne pare i druge visokotemperaturne i visokotlačne cjevovode.

Princip rada

Vertikalni konstantni oslonac opruge koristi međusobnu ravnotežu između sile opruge i momenta generiranog mehanizmom povezivanja. Kako se cjevovod pomiče gore-dolje, deformacija opruge precizno se kompenzira sustavom ekscentra i poluge, održavajući izlaznu potpornu silu stabilnom. Ovaj dizajn potpuno eliminira fluktuacije opterećenja uzrokovane pomakom cjevovoda, štiteći cjevovode i povezanu opremu od dodatnog opterećenja.

Tehničke specifikacije proizvoda

Tablica specifikacija vješalice sa stalnom oprugom	Primjer
Model / serija	PH, LH, CA, CS, TH
Kapacitet opterećenja (radni)	0,1 kN - 500 kN
Ukupno putovanje	50 mm, 100 mm, 200 mm, 400 mm
Pravo putovanje	Do 600 mm
Odstupanje opterećenja (tolerancija)	±5% (standardno) / ±3% (visoka prec.)
Položaj ugradnje	Horizontalno / Vertikalno
Završetak kućišta	Vruće pocinčano / epoksi
Radna temp.	-20°C do +80°C (ambijentalna)
Materijal zavojnice opruge	60Si2Mn / 50CrVA
Raspon podešavanja opterećenja	±10% (podešavanje polja)

Raščlamba strukture proizvoda

Standardna okomita postojana opružna potpora ima modularni dizajn koji se sastoji od sljedećih neovisnih komponenti za jednostavno održavanje i zamjenu na licu mjesta:

▶  Sklop opruga: Opruge od legure visoke čvrstoće podvrgnute stabilizacijskoj toplinskoj obradi

▶  Mehanizam za ravnotežu momenta: precizno obrađeni bregasti i spojni sustav

▶  Uređaj za podešavanje opterećenja: podešavanje gornjeg vijka za fino podešavanje tijekom rada

▶  Sustav indikacije pomaka: jasna pločica s skalom koja prikazuje pomak cjevovoda u stvarnom vremenu

▶  Gornji i donji spojni sklopovi: više opcija povezivanja za prilagodbu različitim uvjetima ugradnje

▶  Zaštitno kućište: potpuno zatvoren dizajn za sprječavanje prodora prašine i korozivnih medija

Temeljne diferencirane prednosti

Stavka prednosti	Specifična izvedba	Vrijednost za kupce
Točnost konstantne sile	Stopa varijacije opterećenja ≤5%, premašuje nacionalne standarde	Smanjuje naprezanje cjevovoda i produljuje radni vijek opreme
Kompaktna struktura	30% manji od tradicionalnih vodoravnih stalnih opružnih nosača	Štedi prostor za cijevi i olakšava instalaciju
Jednostavna instalacija	Prethodno podešen na određeno opterećenje prije isporuke	Uklanja složeno otklanjanje pogrešaka na licu mjesta i skraćuje razdoblje izgradnje
Jednostavno održavanje	Modularni dizajn s izmjenjivim komponentama	Smanjuje vrijeme zastoja i smanjuje troškove održavanja
Sigurno i pouzdano	Opremljen uređajima za ograničavanje preopterećenja i hoda	Sprječava slučajno oštećenje i osigurava sigurnost sustava

Tablica odabira standardnih specifikacija

Serija modela	Raspon opterećenja (kN)	Nazivni otklon (mm)	Radna temperatura (℃)	Primjenjivi standardi
VCH-50	0,5-20	50	-40~+450	GB/T 17116.2
VCH-100	2-50 (prikaz, stručni).	100	-40~+450	GB/T 17116.2
VCH-150	5-100 (prikaz, stručni).	150	-40~+450	GB/T 17116.2
VCH-200	10-200 (prikaz, stručni).	200	-40~+550	GB/T 17116.2
VCH-300	20-300 (prikaz, stručni).	300	-40~+550	GB/T 17116.2
VCH-400	50-500	400	-196~+550	ANSI/ASME B31.1

Primjenjivi scenariji instalacije

Vertikalni konstantni opružni nosač posebno je prikladan za sljedeće sustave cjevovoda koji zahtijevaju okomitu ugradnju i veliki pomak:

▶  Glavni parovodi i parovodi za zagrijavanje u elektranama

▶  Visokotemperaturni i visokotlačni procesni cjevovodi u rafinerijama nafte i kemijskim postrojenjima

▶  Cjevovodi za kriogenu tekućinu u LNG terminalima

▶  Cjevovodi za plin iz visoke peći i kisik u čeličanama

▶  Glavni vodovi pare visoke temperature za gradsko centralno grijanje

▶  Ulazni i izlazni spojni cjevovodi velikih spremnika

Smjernice za instalaciju i održavanje

▶  Provjera prije ugradnje: Provjerite zadovoljavaju li model proizvoda, opterećenje i deformacija zahtjeve dizajna i provjerite postoje li oštećenja tijekom transporta

▶  Mjere opreza pri ugradnji: oslonac držite okomito s odstupanjem koje ne prelazi 1°; uklonite uređaj za zaključavanje prilikom transporta nakon postavljanja

▶  Puštanje u pogon prije rada: fino podesite opterećenje u skladu sa stvarnim uvjetima na licu mjesta kako biste osigurali da je cjevovod u ravnini

▶  Dnevno održavanje: Provjerite indikator pomaka i zategnutost spojnih vijaka svakih šest mjeseci; jednom godišnje provesti sveobuhvatnu inspekciju

▶  Ciklus zamjene: životni vijek proizvoda može doseći 15-20 godina u normalnim radnim uvjetima

Verifikacija projekta i kontrola kvalitete

Naši okomiti stalni opružni nosači provjereni su u brojnim ključnim projektima diljem svijeta, uključujući:

▶  Sustav glavnog parovoda termoelektrane snage 300MW

▶  Projekt rafiniranja i kemijske integracije od 10 milijuna tona godišnje

▶  Projekt kriogenog cjevovoda LNG terminala

Sveobuhvatno interno testiranje provodi se na svakom proizvodu prije otpreme

Prije otpreme, svaki proizvod prolazi kroz kompletan interni proces testiranja. Ovaj proces uključuje dimenzionalni i vizualni pregled, PMI (pozitivna identifikacija materijala), ispitivanje tvrdoće, MT/PT ispitivanje bez razaranja gdje je primjenjivo, ispitivanje opružnog opterećenja s krivuljama opterećenja i pomaka i mjerenje debljine premaza. Isporučuju se izvješća o tvorničkim ispitivanjima (FTR) i izvješća o ispitivanju materijala (MTR).

Pojašnjenje o akreditaciji treće strane

Interno testiranje nije isto što i testiranje treće strane koje je akreditirao ILAC. Ako je potrebno testiranje uz pratnju treće strane ili laboratorijsko testiranje, ono se može pružiti kao zasebna dodatna usluga.

Izborne usluge inspekcije treće strane (navedene zasebno)

1. Ispitivanje materijala

Ova usluga pokriva analizu kemijskog sastava, ispitivanje rastezanja, Charpyjevo ispitivanje niskotemperaturnim udarom i ispitivanje tvrdoće.

2. NDT zavarivanje

Dostupne metode uključuju ispitivanje magnetskim česticama (MT), ispitivanje tekućim penetrantima (PT), ultrazvučno ispitivanje (UT) i radiografsko ispitivanje (RT).

3. Ispitivanje izvedbe opružnog opterećenja

Uključene su krivulje opterećenje-pomak.

4. Inspekcija zaštite od korozije vrućim pocinčavanjem / epoksidnim premazom

5. Ispitivanje uz prisustvo svjedoka, nadzor tvornice i inspekcija prije otpreme (PSI)

Naše istaknute prednosti

Uspoređeno s LISEGA međunarodnim sustavom nosača cijevi

Naša točnost opterećenja proizvoda, standardi ispitivanja i sustavi dokumentacije uspoređeni su s međunarodnim sustavom potpore cijevi LISEGA.

Više od standardnog domaćeg dobavljača

Za razliku od standardnih domaćih proizvođača koji isporučuju samo sam proizvod, uz svaku opružnu jedinicu isporučujemo i krivulju pomaka opterećenja. Također pomažemo u organiziranju SGS testiranja treće strane i očevidnih inspekcija te podržavamo preglede dokumenata od strane PE/CPE inženjera za inozemne projekte.

Usluge podrške

▶  Besplatan tehnički odabir i analiza naprezanja cjevovoda

▶  Usluge prilagođenog dizajna za nestandardne proizvode

▶  Upute za instalaciju na licu mjesta i tehnička obuka

▶  12-mjesečno jamstvo s doživotnom tehničkom podrškom

▶  Hitna opskrba rezervnim dijelovima s odgovorom od 48 sati

Za detaljnije informacije o Vertical Constant Spring Support, obratite se našem tehničkom timu za profesionalni savjet o odabiru.

Često postavljana pitanja (FAQ)

P: Koja je razlika između okomitih i vodoravnih stalnih opružnih nosača?

O: Glavne razlike leže u načinu postavljanja i zauzimanju prostora. Vertikalni konstantni opružni nosači postavljaju se okomito i zauzimaju manje vodoravnog prostora, što ih čini prikladnima za uska područja nosača cijevi. Horizontalni konstantni opružni nosači postavljeni su vodoravno i zauzimaju više okomitog prostora, prikladni za mjesta s dovoljno prostora za glavu.

P: Može li se vašem vertikalnom stalnom nosaču opruge podesiti opterećenje na licu mjesta?

O: Da. Proizvod je opremljen namjenskim vijkom za podešavanje opterećenja na vrhu, što omogućuje fino podešavanje tijekom rada cjevovoda bez gašenja. Raspon podešavanja je ±10% nazivnog opterećenja.

P: Je li ovaj proizvod prikladan za okruženja s niskom temperaturom?

O: Da. Nudimo posebne modele za niske temperature koji koriste materijale otporne na kriogene uvjete i posebne postupke obrade. Mogu normalno raditi na temperaturama niskim do -196 ℃ i prikladni su za kriogene sustave cjevovoda kao što je LNG.
