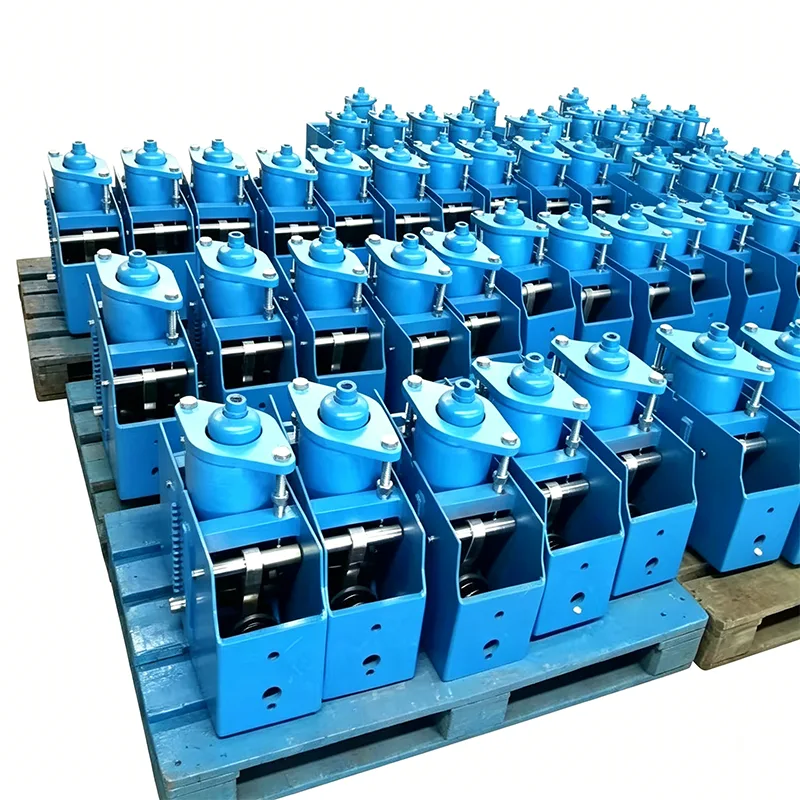

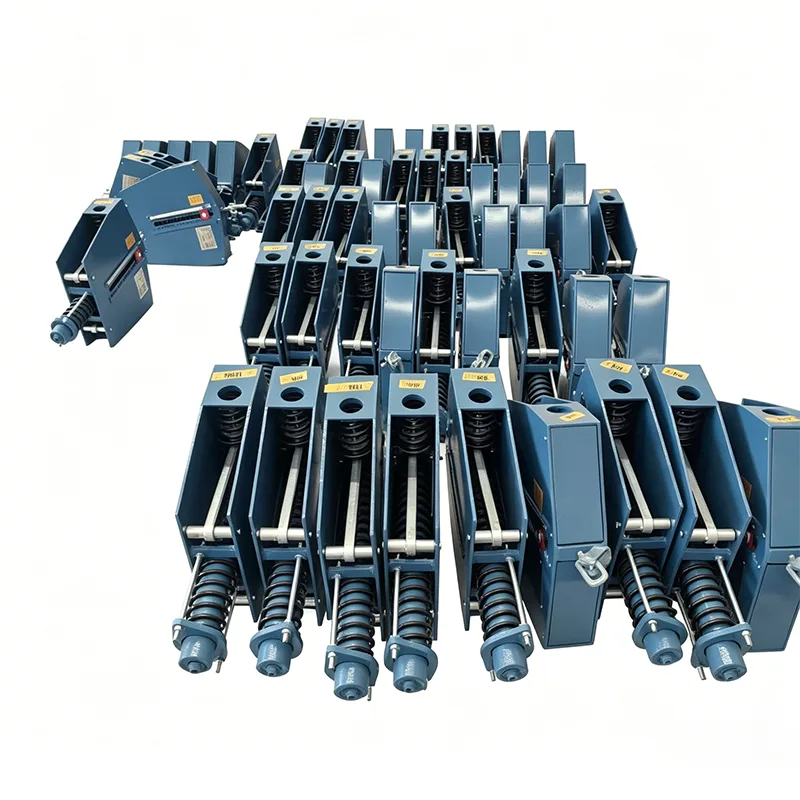

Konzolni stalni opružni oslonac

U velikim industrijskim cjevovodnim sustavima, kada cjevovodi dođu do značajnog vertikalnog pomaka, obični opružni nosači proizvest će primjetne varijacije opterećenja, koje zauzvrat vrše ogromno dodatno opterećenje na povezanoj osjetljivoj opremi (kao što su parne turbine, kotlovi, kompresori itd.). Iskorištavajući 14 godina tehničkog usavršavanja u tehnologiji potpore cjevovoda, Yangzhou Tianshun Pipeline Technology Co., Ltd. profesionalno razvija i proizvodi konzolni nosač s konstantnom oprugom. Ovaj proizvod usvaja princip ravnoteže momenta kako bi se osiguralo da potporna sila ostane konstantna tijekom cijelog okomitog pomaka cjevovoda. Ova značajka ga čini kritičnim potpornim uređajem za cjevovodne sustave velikog pomaka i scenarije u kojima se brzina promjene opterećenja mora strogo kontrolirati. Učinkovito izbjegava nepovoljan prijenos sile u sustavu cjevovoda i osigurava siguran rad osnovne opreme.

Krivulja opterećenje-pomak dobivena tipskim ispitivanjem stalnog opružnog nosača/vješalice. Horizontalna os označava pomak dok vertikalna os predstavlja opterećenje. Krivulja ostaje približno vodoravna preko punog radnog hoda, pokazujući da potporna sila ostaje u biti konstantna kada se cijev savija zbog toplinskog širenja i skupljanja.

Ovim tipskim ispitivanjem provjerava se postojanost opterećenja, stabilnost punog hoda i radna pouzdanost konstantnih opružnih jedinica. Sve proizvodne jedinice podliježu kalibraciji opterećenja prije otpreme, s odstupanjem opterećenja kontroliranim unutar ±6% u skladu s ANSI/MSS‑SP‑58‑2018 i NB/T47038‑2013.

Ovi proizvodi su primjenjivi na industrijske cjevovodne sustave s velikim toplinskim pomakom, uključujući glavne cjevovode pare i druge visokotemperaturne i visokotlačne cjevovode.

Tehničke specifikacije proizvoda

Tablica specifikacija vješalice sa stalnom oprugom	Primjer
Model / serija	PH, LH, CA, CS, TH
Kapacitet opterećenja (radni)	0,1 kN - 500 kN
Ukupno putovanje	50 mm, 100 mm, 200 mm, 400 mm
Pravo putovanje	Do 600 mm
Odstupanje opterećenja (tolerancija)	±5% (standardno) / ±3% (visoka prec.)
Položaj ugradnje	Horizontalno / Vertikalno
Završetak kućišta	Vruće pocinčano / epoksi
Radna temp.	-20°C do +80°C (ambijentalna)
Materijal zavojnice opruge	60Si2Mn / 50CrVA
Raspon podešavanja opterećenja	±10% (podešavanje polja)

Struktura jezgre i mehanička svojstva

Naš konzolni nosač konstantne opruge usvaja preciznu kombiniranu strukturu konzolne poluge i opruge, transformirajući složenu mehaničku ravnotežu u pouzdane inženjerske proizvode. Njegovi osnovni tehnički parametri i strukturne značajke su sljedeći:

Tehnička dimenzija	Pokazatelji izvedbe i inženjerska vrijednost
Stopa promjene opterećenja	Teoretska stopa promjene opterećenja je nula (stvarno odstupanje ≤5%), osiguravajući konstantnu silu oslanjanja i potpuno eliminirajući dodatni stres.
Kapacitet okomitog pomaka	Podržava vertikalnu kompenzaciju pomaka od 0～300 mm ili čak veću, posebno dizajniran za cjevovodne sustave velikog pomaka.
Prednosti konzolne konstrukcije	Usvaja dizajn konzolne poluge, s kompaktnom strukturom i zauzimanjem malog prostora, prilagođavajući se složenim okruženjima instalacije na licu mjesta.
Materijal i zaštita od korozije	Nosivi dijelovi jezgre izrađeni su od legiranog čelika visoke čvrstoće, s vruće pocinčanim ili antikorozivnim premazom na površini, koji se prilagođava teškim radnim uvjetima.

Inženjerska primjena i prilagodljivost na licu mjesta

U praktičnim inženjerskim primjenama, instalacija cjevovoda često se suočava sa složenim prostornim ograničenjima. Naš konzolni stalni opružni nosač u potpunosti rješava bolne točke izgradnje na gradilištu:

Točna postavka u hladnom stanju: Prije isporuke, prethodno komprimiramo i blokiramo oprugu u položaju opterećenja u hladnom stanju u skladu s uvjetima naprezanja cjevovoda i zahtjevima za toplinski pomak koje su dali kupci. Tijekom ugradnje na licu mjesta potrebno je samo fino podešavanje navojnog stupa da bi se postiglo projektirano stanje, što uvelike skraćuje razdoblje izgradnje.

Fleksibilne metode ukorjenjivanja: Konzolna struktura prilagođava se različitim uvjetima ukorjenjivanja. Bilo da se radi o čeličnim konstrukcijskim gredama, betonskim temeljima ili tijelima opreme, stabilno ukorjenjivanje može se postići odgovarajućim korijenskim spojnicama (kao što su zavarene pojedinačne ploče, poprečne poluge stezaljki za cijevi, itd.).

Vizualiziran radni status: Opremljen visoko preciznim indikatorskim pločama pomaka i vagama opterećenja, osoblje za rad i održavanje može intuitivno procijeniti je li cjevovod u projektiranom radnom položaju bez rastavljanja omotača, olakšavajući dnevnu inspekciju i preventivno održavanje.

Strogi sustav kontrole proizvodnje i kvalitete

Sveobuhvatno interno testiranje provodi se na svakom proizvodu prije otpreme

Prije otpreme, svaki proizvod prolazi kroz kompletan interni proces testiranja. Ovaj proces uključuje dimenzionalni i vizualni pregled, PMI (pozitivna identifikacija materijala), ispitivanje tvrdoće, MT/PT ispitivanje bez razaranja gdje je primjenjivo, ispitivanje opružnog opterećenja s krivuljama opterećenja i pomaka i mjerenje debljine premaza. Isporučuju se izvješća o tvorničkim ispitivanjima (FTR) i izvješća o ispitivanju materijala (MTR).

Pojašnjenje o akreditaciji treće strane

Interno testiranje nije isto što i testiranje treće strane koje je akreditirao ILAC. Ako je potrebno testiranje uz pratnju treće strane ili laboratorijsko testiranje, ono se može pružiti kao zasebna dodatna usluga.

Izborne usluge inspekcije treće strane (navedene zasebno)

1. Ispitivanje materijala

Ova usluga pokriva analizu kemijskog sastava, ispitivanje rastezanja, Charpyjevo ispitivanje niskotemperaturnim udarom i ispitivanje tvrdoće.

2. NDT zavarivanje

Dostupne metode uključuju ispitivanje magnetskim česticama (MT), ispitivanje tekućim penetrantima (PT), ultrazvučno ispitivanje (UT) i radiografsko ispitivanje (RT).

3. Ispitivanje izvedbe opružnog opterećenja

Uključene su krivulje opterećenje-pomak.

4. Inspekcija zaštite od korozije vrućim pocinčavanjem / epoksidnim premazom

5. Ispitivanje uz prisustvo svjedoka, nadzor tvornice i inspekcija prije otpreme (PSI)

Naše istaknute prednosti

Uspoređeno s LISEGA međunarodnim sustavom potpore cijevi

Naša točnost opterećenja proizvoda, standardi ispitivanja i sustavi dokumentacije uspoređeni su s međunarodnim sustavom nosača cijevi LISEGA.

Više od standardnog domaćeg dobavljača

Za razliku od standardnih domaćih proizvođača koji isporučuju samo sam proizvod, uz svaku opružnu jedinicu isporučujemo i krivulju pomaka opterećenja. Također pomažemo u organiziranju SGS testiranja treće strane i očevidnih inspekcija te podržavamo preglede dokumenata od strane PE/CPE inženjera za inozemne projekte.

Zašto odabrati Tianshun konzolni stalni opružni nosač?

Duboka tehnička baština: Oslanjajući se na 14 godina iskustva u industriji i profesionalni tim za istraživanje i razvoj, pružamo tehničku podršku za cijeli proces od analize naprezanja u cjevovodu, izračuna odabira tipa do smjernica za instalaciju.

Globalna provjera projekta: proizvodi stabilno rade u energetskim, petrokemijskim i energetskim projektima u više od 40 zemalja diljem svijeta, izdržavši testove pokretanja/gašenja više jedinica i ekstremne radne uvjete.

Mogućnost prilagođene usluge: Za posebna prostorna ograničenja ili zahtjeve za nestandardnim opterećenjem, možemo pružiti prilagođeni dizajn konzolne strukture i inženjerska rješenja.

Pouzdano jamstvo nakon prodaje: Uspostavili smo potpunu datoteku kupaca i mehanizam odgovora, pružajući procjenu stanja, ponovno podešavanje opterećenja i smjernice za zamjenu tijekom održavanja u prekidu rada, smanjujući rizike rada i održavanja elektrana.
