Tijekom rada industrijskih cjevovodnih sustava, nepravilan odabir potpornih rješenja često dovodi do niza problema:
▶ Prekomjerno naprezanje cjevovoda: kada visokotemperaturni cjevovodi budu podvrgnuti toplinskom pomaku, promjene u potpornoj sili uzrokuju pucanje zavara i curenje spojeva
▶ Oštećenje sučelja opreme: Potisak toplinske ekspanzije cjevovoda prenosi se na osjetljivu opremu kao što su pumpe i kompresori, što dovodi do pomaka opreme ili kvara brtve
▶ Kvar zaglavljivanja nosača i vješalice: nepravilna instalacija i puštanje u pogon onemogućuju normalan rad opruga, uzrokujući ugib i deformaciju cjevovoda
▶ Visoki troškovi rada i održavanja: često održavanje i zamjena utječu na kontinuitet proizvodnje
Za rješavanje ovih uobičajenih industrijskih problema nudimo zrelo rješenje koje je potvrdilo 14 godina inženjerske prakse — Stalna opružna podrška za cjevovod.
Krivulja opterećenje-pomak dobivena tipskim ispitivanjem stalnog opružnog nosača/vješalice. Horizontalna os označava pomak dok vertikalna os predstavlja opterećenje. Krivulja ostaje približno vodoravna preko punog radnog hoda, pokazujući da potporna sila ostaje u biti konstantna kada se cijev savija zbog toplinskog širenja i skupljanja.
Ovim tipskim ispitivanjem provjerava se postojanost opterećenja, stabilnost punog hoda i radna pouzdanost konstantnih opružnih jedinica. Sve proizvodne jedinice podliježu kalibraciji opterećenja prije otpreme, s odstupanjem opterećenja kontroliranim unutar ±6% u skladu s ANSI/MSS‑SP‑58‑2018 i NB/T47038‑2013.
Ovi proizvodi su primjenjivi na industrijske cjevovodne sustave s velikim toplinskim pomakom, uključujući glavne cjevovode pare i druge visokotemperaturne i visokotlačne cjevovode.
| Tablica specifikacija vješalice sa stalnom oprugom | Primjer |
| Model / serija | PH, LH, CA, CS, TH |
| Kapacitet opterećenja (radni) | 0,1 kN - 500 kN |
| Ukupno putovanje | 50 mm, 100 mm, 200 mm, 400 mm |
| Pravo putovanje | Do 600 mm |
| Odstupanje opterećenja (tolerancija) | ±5% (standardno) / ±3% (visoka prec.) |
| Položaj ugradnje | Horizontalno / Vertikalno |
| Završetak kućišta | Vruće pocinčano / epoksi |
| Radna temp. | -20°C do +80°C (ambijentalna) |
| Materijal zavojnice opruge | 60Si2Mn / 50CrVA |
| Raspon podešavanja opterećenja | ±10% (podešavanje polja) |

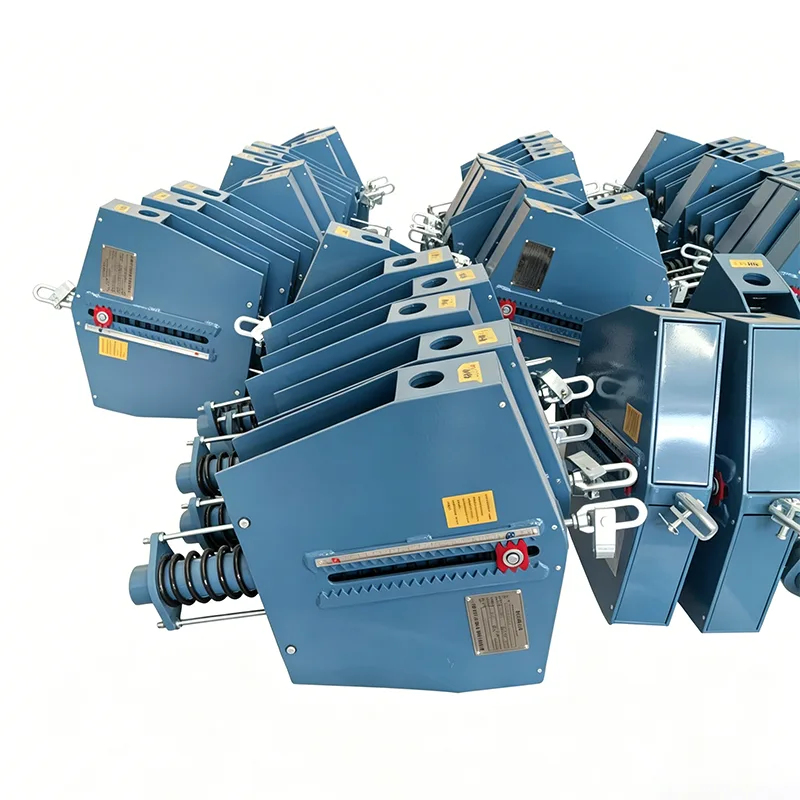

Konstantna opružna potpora za cjevovod je osnovni uređaj za potporu konstantnom silom posebno dizajniran za donju potporu cjevovoda, prikladan za radne uvjete u kojima nema prostora za podizanje iznad cjevovoda i potrebna je potpora od temelja ili platforme prema gore.
Za razliku od tipova vješalica, opružni nosač konstantne sile postavlja se izravno na čelične grede, betonske temelje ili potporne čelične konstrukcije i povezuje s dnom cjevovoda preko baze. Tijekom cijelog procesa okomitog toplinskog pomaka cjevovoda, on uvijek proizvodi stabilnu potpornu silu s brzinom promjene opterećenja kontroliranom unutar ±5%, čime se u osnovi eliminira dodatno naprezanje uzrokovano toplinskim pomakom.
Od svog osnivanja 2012., Yangzhou Tianshun Pipeline Technology je osigurao desetke tisuća kompleta proizvoda za podršku cjevovodima za energetske i petrokemijske projekte u više od 40 zemalja širom svijeta, skupljajući bogato iskustvo primjene na licu mjesta.
Prema industrijskom standardu NB/T 47038—2019 Opružni nosači i vješalice konstantne sile, u kombinaciji s iskustvom u inženjerskoj praksi, kriteriji odabira su sljedeći:
|
Uvjet presude |
Preporučeno rješenje |
|
Vertikalni toplinski pomak cjevovoda > 12 mm |
Dajte prednost opružnim nosačima i vješalicama konstantne sile |
|
Vertikalni toplinski pomak cjevovoda ≤ 12 mm |
Nosači opruga i vješalice promjenjive sile su opcijski |
|
Zahtjev za stopu promjene opterećenja ≤ 6% |
Moraju se odabrati opružni nosači i vješalice konstantne sile |
|
Spojen na osjetljivu opremu (parne turbine, pumpe, kompresori) |
Moraju se odabrati opružni nosači i vješalice konstantne sile |
|
Nema prostora za podizanje iznad cjevovoda |
Odaberite podršku za stalnu oprugu za cjevovod (podrška osnovnog tipa) |
|
Čelične konstrukcije grede iznad cjevovoda |
Vješalice s oprugom konstantne sile nisu obavezne |
▶ Radno opterećenje cjevovoda (uključujući težinu cjevovoda, medija i izolacijskog sloja)
▶ Vrijednost okomitog toplinskog pomaka cjevovoda iz hladnog stanja u vruće stanje
▶ Raspon temperature radne okoline
▶ Ograničenja prostora za postavljanje na licu mjesta
▶ Zahtjevi standarda izvršenja (nacionalni standard / kemijski standard / standard snage)
|
Parametar Kategorija |
Tehnički indikatori |
Primjedbe |
|
Raspon opterećenja |
0,5kN ~ 800kN |
Specifikacije za super veliko opterećenje koje se mogu prilagoditi |
|
Raspon pomaka |
50mm ~ 400mm |
Preporučena margina pomaka od 20%. |
|
Konstantnost opterećenja |
≤±5% |
Nadmašuje zahtjev nacionalnog standarda od ≤6% |
|
Radna temperatura |
-20 ℃ ~ 450 ℃ |
Mogućnost prilagođavanja posebnim radnim uvjetima |
|
Raspon podešavanja opterećenja |
±10% |
Dostupno fino podešavanje na licu mjesta |
|
Vrsta instalacije |
Podrška osnovnog tipa |
Instalacija za korijenje s dna |
|
Standardi izvršenja |
NB/T 47038, HG/T 20644, GB/T 17116 |
Može slijediti standarde koje odredi kupac |
|
Opružni materijal |
Opružni čelik 60Si2MnA |
Postupak toplinske obrade u vakuumu |
|
Materijal školjke |
Q345B konstrukcijski čelik |
Integralno oblikovanje zavarivanjem |
|
Stavka za usporedbu |
Potpora opruge konstantne sile |
Potpora opruge promjenjive sile |
Čvrsta fiksna podrška |
|
Stopa promjene opterećenja |
≤±5% |
15%~25% |
100% (bez kompenzacije pomaka) |
|
Primjenjivi pomak |
>12 mm, maksimalno 500 mm |
≤50 mm |
0 (bez pomaka) |
|
Utjecaj na naprezanje cjevovoda |
Gotovo bez dodatnog stresa |
Određeni dodatni stres |
Teška koncentracija stresa |
|
Zaštita opreme |
Najbolji, minimalni potisak |
Prosjek |
Loše, potisak se izravno prenosi |
|
Strukturna složenost |
Relativno visoka |
Jednostavan |
Najjednostavnije |
|
Trošak nabave |
Relativno visoka |
srednje |
Najniža |
|
Trošak cijelog životnog ciklusa |
Najniži (bez održavanja, dug životni vijek) |
srednje |
Najviša (često održavanje) |
|
Preporučeni scenariji |
Visokotemperaturni i visokotlačni međugradski cjevovodi, priključak osjetljive opreme |
Cjevovodi srednjeg i malog promjera na općoj temperaturi |
Kratki cjevovodi bez toplinskog pomaka |
Iako je početni trošak nabave Constant Spring Support za cjevovod relativno visok, iz perspektive punog životnog ciklusa od više od 10 godina, njegova sveobuhvatna cijena je bolja od drugih rješenja zbog značajke bez održavanja, visoke pouzdanosti i niske stope kvarova.
▶ Sav čelik za opruge dolazi iz velikih domaćih čeličana s certifikatima za materijal
▶ Ispitivanje tvrdoće i ponovni pregled sastava provode se prije svake serije opružnih materijala koji se stave u skladište
▶ Materijali za zavarivanje odgovaraju osnovnom metalu i prolaze kvalifikaciju postupka zavarivanja
▶ Opruge se nakon navijanja podvrgavaju vakuumskoj toplinskoj obradi kako bi se uklonio unutarnji stres
▶ Svaka opruga je pojedinačno ispitana opterećenjem, sa snimljenim krivuljama opterećenja i pomaka
▶ Ispitivanje punog hoda provodi se nakon kompletne montaže kako bi se osiguralo da postojanost zadovoljava standarde
▶ Površinska obrada protiv korozije: pjeskarenje, uklanjanje rđe + epoksi temeljni premaz bogat cinkom + završni premaz
Svaka stalna opružna podrška za cjevovod dovršava sljedeće preglede prije isporuke s izdavanjem izvješća:
▶ Provjera izgleda i dimenzija
▶ Ispitivanje konstantnosti opterećenja pri punom hodu
▶ Test rada uređaja za zaključavanje
▶ Kalibracija indikatora pomaka
|
Problem na licu mjesta |
Mogući uzrok |
Otopina |
|
Nenormalna buka iz nosača tijekom pomaka cjevovoda |
Trenje između valjka i vodilice |
Redovito nanosite mast |
|
Stvarna zapremina nije u skladu s projektom |
Odstupanje proračuna naprezanja cjevovoda |
Opterećenje na licu mjesta može se fino podesiti unutar raspona od ±10%. |
|
Pretjerana kompresija opruge |
Nepravilan odabir ili preopterećenje |
Ponovno izračunajte opterećenje i zamijenite odgovarajući model |
|
Deformacija baze potpore |
Nedovoljna čvrstoća temelja za ukorjenjivanje |
Pojačajte temelj ili povećajte područje potpore |
|
Jaka korozija |
Jaka korozivnost za okoliš |
Odaberite materijal od nehrđajućeg čelika ili dodajte antikorozivni premaz |
1. Tehničko savjetovanje: profesionalni prodajni tim daje prijedloge za odabir na temelju parametara vašeg cjevovoda
2. Potvrda sheme: Izdajte specifikacije proizvoda i ponude, potvrdite tehničke zahtjeve i vrijeme isporuke
3. Proizvodnja i proizvodnja: proizvodite prema narudžbama, povratne informacije o napretku proizvodnje dostupne su tijekom procesa
4. Inspekcija tvornice: Kompletna inspekcija s priloženim izvješćima o ispitivanju i potvrdama o kvalifikaciji
5. Logistika i dostava: 7-15 dana isporuke za konvencionalne modele, prilagođeni proizvodi isporučeni prema dogovorenom ciklusu
6. Podrška nakon prodaje: Osigurajte smjernice za instalaciju, odgovorite na probleme s kvalitetom proizvoda unutar 24 sata
Yangzhou Tianshun Pipeline Technology uvijek se pridržava poslovne filozofije "stabilne kvalitete, profesionalne usluge". Naši proizvodi stabilno rade u inženjerskim projektima u više od 40 zemalja uključujući Sjedinjene Države, Ujedinjeno Kraljevstvo, Brazil, Singapur i Južnu Afriku. Odabir potpore konstantne opruge za cjevovod znači odabir pouzdanog rješenja za potporu cjevovoda koje je potvrdila globalna inženjerska praksa.
