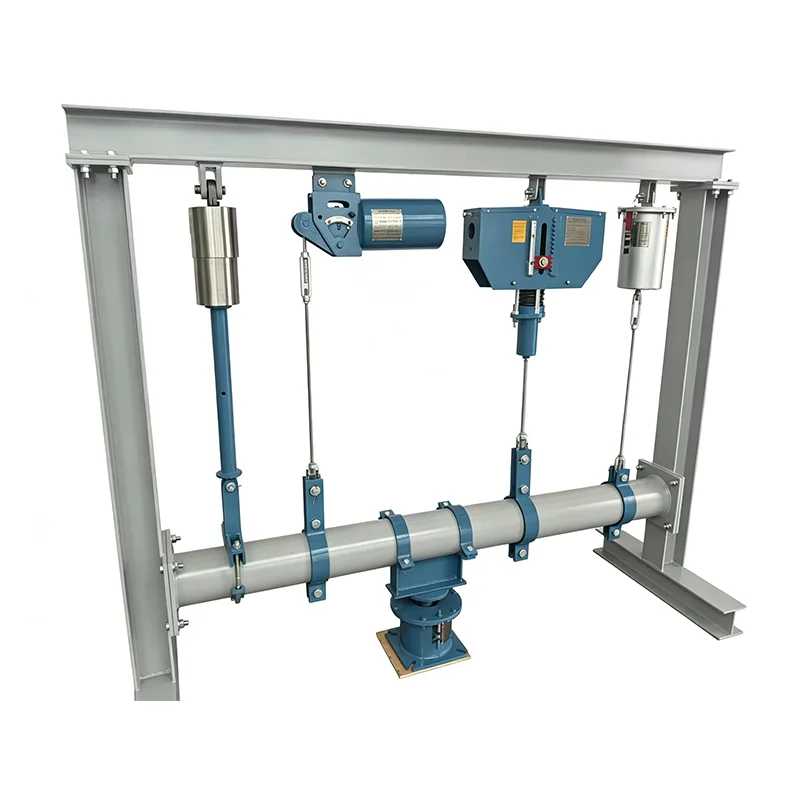

Horizontalna postojana opružna potpora

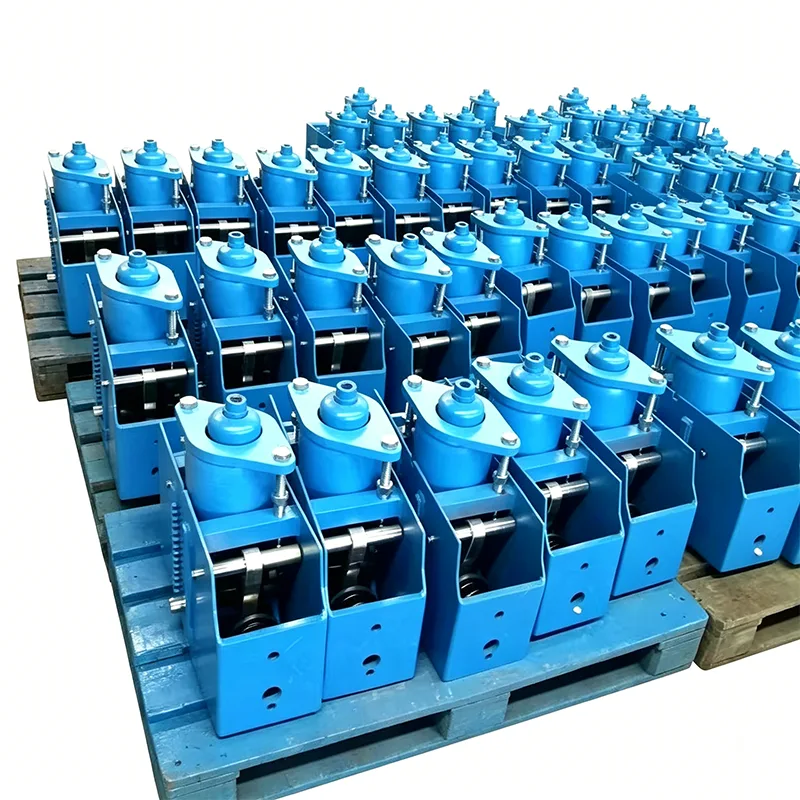

Na mnogim industrijskim lokacijama ograničeni prostor iznad cjevovoda onemogućuje postavljanje okomitih stalnih opružnih nosača. U međuvremenu, neki cjevovodi zahtijevaju potporu s boka ili odozdo, a tradicionalne metode potpore teško ispunjavaju zahtjeve stalne sile pod velikim pomacima. Horizontalna postojana opružna potpora namjenski je proizvod dizajniran posebno za rješavanje ovih problema. Instalira se horizontalno ispod ili pored cjevovoda, pružajući stabilnu potpornu silu tijekom cijelog radnog hoda sa stopom varijacije opterećenja kontroliranom unutar 5%.

Krivulja opterećenje-pomak dobivena tipskim ispitivanjem stalnog opružnog nosača/vješalice. Horizontalna os označava pomak dok vertikalna os predstavlja opterećenje. Krivulja ostaje približno vodoravna preko punog radnog hoda, pokazujući da potporna sila ostaje u biti konstantna kada se cijev savija zbog toplinskog širenja i skupljanja.

Ovim tipskim ispitivanjem provjerava se postojanost opterećenja, stabilnost punog hoda i radna pouzdanost konstantnih opružnih jedinica. Sve proizvodne jedinice podliježu kalibraciji opterećenja prije otpreme, s odstupanjem opterećenja kontroliranim unutar ±6% u skladu s ANSI/MSS‑SP‑58‑2018 i NB/T47038‑2013.

Ovi proizvodi su primjenjivi na industrijske cjevovodne sustave s velikim toplinskim pomakom, uključujući glavne cjevovode pare i druge visokotemperaturne i visokotlačne cjevovode.

Princip rada i strukturne značajke

Horizontalni konstantni oslonac opruge radi na principu ravnoteže momenta. Kada se cjevovod podvrgne okomitom pomaku, elastična sila opruge pretvara se u stalnu izlaznu silu kroz preciznu vezu i ekscentrični mehanizam. Za razliku od okomitih nosača, njegov opružni sklop postavljen je vodoravno, što rezultira nižim težištem i stabilnijim radom, što ga čini posebno pogodnim za cjevovodne sustave s velikim opterećenjem i velikim pomakom.

Standardna horizontalna konstantna opružna potpora ima integriranu zavarenu strukturu okvira, s glavnim komponentama uključujući:

▶  Vodoravno postavljen cilindrični spiralni sklop opruge

▶  Sustav povezivanja za ravnotežu momenta visoke preciznosti

▶  Bočno postavljen mehanizam za podešavanje opterećenja

▶  Dvostruki granični uređaj

▶  Vizualni indikator pomaka

▶  Donja baza za ugradnju

Tehničke specifikacije proizvoda

Tablica specifikacija vješalice sa stalnom oprugom	Primjer
Model / serija	PH, LH, CA, CS, TH
Kapacitet opterećenja (radni)	0,1 kN - 500 kN
Ukupno putovanje	50 mm, 100 mm, 200 mm, 400 mm
Pravo putovanje	Do 600 mm
Odstupanje opterećenja (tolerancija)	±5% (standardno) / ±3% (visoka prec.)
Položaj ugradnje	Horizontalno / Vertikalno
Završetak kućišta	Vruće pocinčano / epoksi
Radna temp.	-20°C do +80°C (ambijentalna)
Materijal zavojnice opruge	60Si2Mn / 50CrVA
Raspon podešavanja opterećenja	±10% (podešavanje polja)

Usporedba s vertikalnim opružnim nosačima

Stavka za usporedbu	Horizontalna postojana opružna potpora	Vertikalna postojana opružna potpora
Metoda instalacije	Montira se vodoravno ispod ili pored cjevovoda	Montira se okomito iznad cjevovoda
Svemirska okupacija	Nizak vertikalni prostor, visok horizontalni prostor	Nizak vodoravni prostor, visok okomiti prostor
Položaj centra gravitacije	Niska, izvrsna radna stabilnost	Visoki, zahtjevni zahtjevi za instalacijski temelj
Maksimalno opterećenje	Do 1000kN	Općenito ne prelazi 500kN
Praktičnost održavanja	Rad sa strane, nije potrebno penjanje	Vrhunski rad, zahtijeva penjački rad
Primjenjivi scenariji	Cjevovodi velikog opterećenja s ograničenim prostorom iznad glave	Cjevovodi malog opterećenja s ograničenim horizontalnim prostorom

Parametri specifikacije cijele serije

Nudimo 6 standardnih serija vodoravnih stalnih opružnih nosača, pokrivajući veliku većinu zahtjeva industrijske primjene:

Serija modela	Nazivni raspon opterećenja (kN)	Standardni otklon (mm)	Raspon radne temperature (℃)	Faktor sigurnosti dizajna
HCH-50	1-30 (prikaz, ostalo).	50	-40~+450	1.6
HCH-100	5-80 (prikaz, stručni).	100	-40~+450	1.6
HCH-150	10-150 (prikaz, stručni).	150	-40~+450	1.6
HCH-200	20-300 (prikaz, stručni).	200	-40~+550	1.6
HCH-300	50-600 (prikaz, stručni).	300	-40~+550	1.6
HCH-400	100-1000	400	-196~+550	1.8

Svi proizvodi u skladu su sa standardima GB/T 17116.2-2018, ANSI/ASME B31.1 i DIN 2545.

Prednosti osnovne izvedbe

▶ Ultra-visoka nosivost: pruža maksimalnu potpornu silu od 1000 kN kako bi se zadovoljili zahtjevi velikih cjevovoda i opreme

▶  Visoka operativna stabilnost: vodoravni raspored s niskim težištem pruža izvrsne seizmičke performanse, sposobne izdržati potrese magnitude 8

▶  Sigurno i praktično održavanje: bočno podešavanje i pregled eliminiraju potrebu za penjanjem, smanjujući sigurnosne rizike

▶  Snažna prilagodljivost ugradnje: može se ugraditi na betonske grede, čelične konstrukcije ili temelje opreme

▶  Široki raspon prilagodbe opterećenja: Omogućuje prilagodbu na licu mjesta unutar ±15% nazivnog opterećenja

▶  Potpuno zatvoren dizajn: učinkovito sprječava ulazak prašine, kišnice i korozivnih medija u unutarnje mehanizme

Tipična područja primjene

Horizontalni nosači s konstantnom oprugom naširoko se koriste u sljedećim industrijskim scenarijima:

▶  Glavni cjevovodi pare i pare za zagrijavanje u velikim termoelektranama

▶  Cjevovodi jedinica hidrokrekinga i fluid katalitičkog krekinga u rafinerijama nafte

▶  Ulazni i izlazni cjevovodi spremnika za skladištenje u velikim LNG terminalima

▶  Cjevovodi za topli zrak visokih peći i plinovodi pretvarača u čeličanama

▶  Konvencionalni otočni sustavi parovoda u nuklearnim elektranama

▶  Cjevovodi za toplu vodu velikog promjera visoke temperature za gradsko centralno grijanje

Proizvodnja i osiguranje kvalitete

S 14 godina iskustva u proizvodnji stalnih opružnih nosača, Yangzhou Tianshun Pipeline uspješno je primijenio svoje vodoravne konstantne opružne nosače na više od 350 industrijskih projekata diljem svijeta. Svi proizvodi prolaze stroge postupke kontrole kvalitete:

Sveobuhvatno interno testiranje provodi se na svakom proizvodu prije otpreme

Prije otpreme, svaki proizvod prolazi kroz kompletan interni proces testiranja. Ovaj proces uključuje dimenzionalni i vizualni pregled, PMI (pozitivna identifikacija materijala), ispitivanje tvrdoće, MT/PT ispitivanje bez razaranja gdje je primjenjivo, ispitivanje opružnog opterećenja s krivuljama opterećenja i pomaka i mjerenje debljine premaza. Isporučuju se izvješća o tvorničkim ispitivanjima (FTR) i izvješća o ispitivanju materijala (MTR).

Pojašnjenje o akreditaciji treće strane

Interno testiranje nije isto što i testiranje treće strane koje je akreditirao ILAC. Ako je potrebno testiranje uz pratnju treće strane ili laboratorijsko testiranje, ono se može pružiti kao zasebna dodatna usluga.

Izborne usluge inspekcije treće strane (navedene zasebno)

1. Ispitivanje materijala

Ova usluga pokriva analizu kemijskog sastava, ispitivanje rastezanja, Charpyjevo ispitivanje niskotemperaturnim udarom i ispitivanje tvrdoće.

2. NDT zavarivanje

Dostupne metode uključuju ispitivanje magnetskim česticama (MT), ispitivanje tekućim penetrantima (PT), ultrazvučno ispitivanje (UT) i radiografsko ispitivanje (RT).

3. Ispitivanje izvedbe opružnog opterećenja

Uključene su krivulje opterećenje-pomak.

4. Inspekcija zaštite od korozije vrućim pocinčavanjem / epoksidnim premazom

5. Ispitivanje uz prisustvo svjedoka, nadzor tvornice i inspekcija prije otpreme (PSI)

Naše istaknute prednosti

Uspoređeno s LISEGA međunarodnim sustavom potpore cijevi

Naša točnost opterećenja proizvoda, standardi ispitivanja i sustavi dokumentacije uspoređeni su s međunarodnim sustavom nosača cijevi LISEGA.

Više od standardnog domaćeg dobavljača

Za razliku od standardnih domaćih proizvođača koji isporučuju samo sam proizvod, uz svaku opružnu jedinicu isporučujemo i krivulju pomaka opterećenja. Također pomažemo u organiziranju SGS testiranja treće strane i očevidnih inspekcija te podržavamo preglede dokumenata od strane PE/CPE inženjera za inozemne projekte.

Ekskluzivna servisna podrška

▶  Besplatno ispitivanje na licu mjesta i analiza naprezanja cjevovoda

▶  Prilagođeni dizajn za posebne prostore za ugradnju

▶  Profesionalni inženjeri pružaju upute za instalaciju i puštanje u rad na licu mjesta

▶  12-mjesečno jamstveno razdoblje s besplatnim popravkom ili zamjenom tijekom jamstvenog razdoblja

▶  Doživotna tehnička podrška i opskrba rezervnim dijelovima

Za detaljnije informacije o Horizontalnoj stalnoj opružnoj potpori ili tehničkom odabiru za vaš projekt, molimo kontaktirajte naš prodajni tim.

Često postavljana pitanja (FAQ)

P: Mogu li se vodoravni stalni opružni nosači postaviti na čelične konstrukcije?

O: Da. Nudimo višestruke oblike postolja za ugradnju za prilagodbu betonskim temeljima, gredama čeličnih konstrukcija i platformama opreme. Za modele s velikim opterećenjem pružit ćemo preporuke za dizajn temelja kako bismo osigurali da čvrstoća instalacije zadovoljava zahtjeve.

P: Može li se vaša horizontalna konstantna opružna potpora koristiti u okruženjima s niskom temperaturom?

O: Da. Nudimo posebne niskotemperaturne modele koji koriste materijale od nehrđajućeg čelika 304 ili 316L i koji su prošli testove niskotemperaturnog udara. Mogu normalno raditi na temperaturama niskim do -196 ℃ i prikladni su za kriogene sustave cjevovoda kao što su LNG i etilen.

P: Koje je vrijeme isporuke za vaše proizvode?

O: Rok isporuke za standardne modele je 30-45 dana, a za prilagođene modele je 45-60 dana ovisno o složenosti. Za hitne narudžbe možemo dogovoriti ubrzanu izradu uz najkraći rok isporuke od 20 dana.
