Hidraulički prigušivač za teške uvjete rada za prigušivanje vibracija cjevovoda i zaštitu od udarnog opterećenja

Hidraulički prigušivači su uređaji za ograničavanje osjetljivi na brzinu koji se koriste za zaštitu sustava cjevovoda i opreme od iznenadnih dinamičkih opterećenja — kao što su seizmički događaji, vodeni udar, parni čekić, udari vjetra i prijelazna stanja pumpe — dok dopuštaju nesmetano sporo kretanje od toplinskog širenja i skupljanja. Za razliku od opružnih nosača, koji nose težinu cijevi, hidraulični prigušivači ne nose nikakvo statičko opterećenje u normalnim radnim uvjetima; aktiviraju se samo kada brzina cijevi prijeđe unaprijed postavljeni prag.

Tehnologija cjevovoda Yangzhou Tianshunproizvodi hidrauličke prigušivače dizajnirane za upotrebu u sustavima cjevovoda za proizvodnju električne energije, petrokemiju i nuklearnu industriju. Svaka jedinica koristi klip koji se kreće kroz hidrauličku tekućinu unutar zatvorenog cilindra. Pri malim brzinama — tipičnim za toplinski rast — tekućina slobodno prolazi kroz kalibrirane otvore, a prigušivač pruža zanemariv otpor. Kada iznenadni događaj potjera cijev brže od brzine okidača, protok otvora postaje ograničen, tlak tekućine raste, a prigušivač se zaključava u kruti način ograničavanja, prenoseći dinamičko opterećenje na strukturu zgrade.

Projektiranje i izgradnja

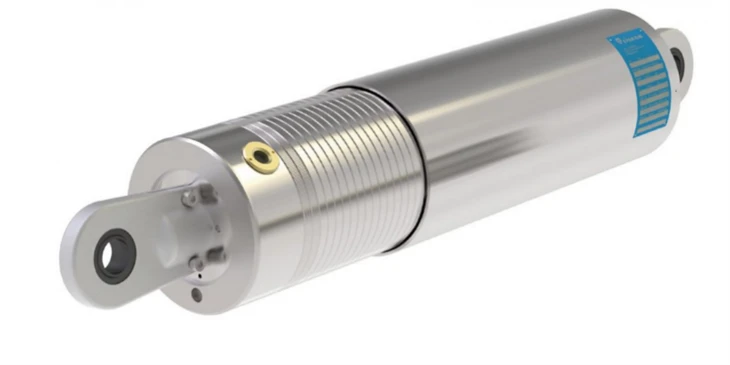

Naši standardni hidraulični prigušivači imaju cilindar od ugljičnog čelika ili legiranog čelika, ojačanu klipnjaču s premazom otpornim na koroziju i hidrauličku tekućinu visokih performansi namijenjenu širokom rasponu temperatura. Krajnji priključci dostupni su u nekoliko konfiguracija uključujući ušicu šipke, kliv, kuglasti zglob i krajeve s navojem, što omogućuje ugradnju u bilo kojoj orijentaciji — vodoravno, okomito ili pod kutom.

Svaki prigušivač je tvornički napunjen, zapečaćen i prethodno testiran. Unutarnja toplinska kompenzacija prilagođava se promjenama volumena tekućine zbog promjena temperature okoline, sprječavajući lažno blokiranje ili neželjeno predopterećenje u normalnom radu.

Raspon izvedbe

Kapaciteti opterećenja kreću se od približno 5 kN do 500 kN i više za prilagođene jedinice za teške uvjete rada. Standardni hodovi uključuju 100 mm, 150 mm, 200 mm, 300 mm i 500 mm, dok su duži hodovi dostupni na zahtjev. Brzina okidanja — brzina kojom prigušivač prelazi iz slobodnog kretanja u ograničenje — obično se kalibrira između 5 mm/s i 50 mm/s, ovisno o specifikaciji projekta, i može se prilagoditi kako bi odgovarala individualnim zahtjevima instalacije.

Raspon radne temperature za standardne jedinice je od -40°C do +120°C, s visokotemperaturnim varijantama i tekućinama nuklearnog kvaliteta dostupnim za specijalizirane primjene.

Standardi i kvalifikacije

Naši hidraulični prigušivači su dizajnirani i ispitani u skladu s primjenjivim međunarodnim standardima uključujući MSS SP-69, ASME B31.1, ASME B31.3 i IEEE zahtjeve za nuklearnu uslugu. Svaka jedinica prolazi funkcionalno ispitivanje, ispitivanje tlaka i ispitivanje nepropusnosti prije otpreme. Za nuklearne projekte i projekte visokih specifikacija, prema potrebi možemo osigurati potpunu dokumentaciju o kvalifikaciji uključujući ispitivanje ciklusa, starenje okoliša i seizmička kvalifikacijska izvješća.

Tipične primjene

Hidraulički prigušivači navedeni su gdje god se sustav cjevovoda mora slobodno kretati pod toplinskim uvjetima, ali mora biti ograničen od dinamičkih događaja. Primarne instalacije uključuju glavne parovode i cjevovode za napojnu vodu u termoelektranama i nuklearnim elektranama, petlje rashladne tekućine reaktora, LNG i LPG prijenosne vodove, izlazne cjevovode iz rafinerijske peći, visokotlačne procesne vodove i cjevovode koji prolaze kroz zemlju u seizmičkim zonama.

Integracija sustava s drugim komponentama cijevi

Hidraulički prigušivači su gotovo uvijek dio sveobuhvatne sheme potpore cijevi, rade zajedno s drugim komponentama, umjesto da ih zamjenjuju. Promjenljive opružne vješalice i konstantne opružne vješalice nose težinu cijevi i prilagođavaju se sporom toplinskom kretanju, dok prigušivači pružaju paralelno dinamičko ograničenje na istim ili susjednim točkama oslonca. Na linijama opremljenim ekspanzijskim spojevima s metalnim mijehom, prigušivači štite mijeh od prekomjernog istezanja ili prekomjernog sabijanja tijekom prolaznih događaja.

Naš širi asortiman proizvoda pokriva punu podršku za cjevovode i paket fleksibilnosti: opružne nosače i opružne vješalice svih vrsta, krute nosače cijevi, nosače za cijevi, predizolirane nosače cijevi za hladnu i vruću upotrebu i kompletnu liniju dilatacijskih spojeva. To omogućuje EPC izvođačima i krajnjim korisnicima da nabave prigušivače, potpore i komponente za proširenje od jednog proizvođača, pojednostavljujući koordinaciju i odgovornost za kvalitetu.

Kvaliteta i usluga

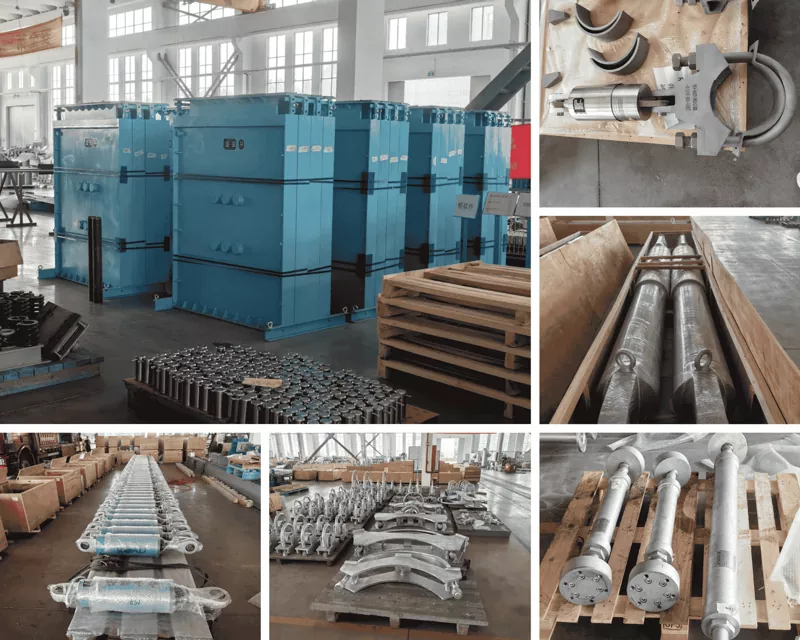

Svaki hidraulički prigušivač sastavlja se i testira u našem internom pogonu prema našem sustavu upravljanja kvalitetom ISO 9001:2015. Podržavamo kupce pomoći pri dimenzioniranju, uputama za instalaciju i preporukama za planirano održavanje. Standardno vrijeme isporuke za kataloške jedinice je tri do pet tjedana, s mogućnošću ubrzane proizvodnje uz prethodni dogovor. S više od 14 godina iskustva u opskrbi komponentama cjevovoda u više od 45 zemalja, isporučujemo i gotova i potpuno prilagođena rješenja za prigušivanje kritičnih infrastrukturnih projekata diljem svijeta.

Često postavljana pitanja

Koja je razlika između hidrauličkog prigušivača i opružne vješalice?

Opružne vješalice su nosivi nosači koji nose težinu cijevi dok dopuštaju toplinsko pomicanje. Hidraulički prigušivači ne nose statičko opterećenje; oni su uređaji za ograničavanje koji se slobodno kreću pri sporim toplinskim brzinama, ali se kruto blokiraju kada se dogodi iznenadni dinamički događaj kao što je potres ili vodeni udar. Njih dvoje se često postavljaju zajedno na isto mjesto cijevi.

Što znači "brzina okidanja"?

Brzina okidača ili brzina blokiranja je brzina klipa pri kojoj se prigušivač prebacuje iz slobodnog kretanja s niskim otporom u način krutog ograničenja. Kalibrira se podešavanjem veličine unutarnjih otvora protoka. Uobičajene vrijednosti u rasponu su od 5 mm/s do 50 mm/s, odabrane tako da normalni toplinski rast nikada ne dosegne brzinu okidača, ali je dinamički događaji uvijek premašuju.

Treba li hidraulički prigušivač održavati?

Da, ali u velikim intervalima. U normalnim radnim uvjetima preporučujemo pregled svake tri do pet godina i potpuni remont, uključujući zamjenu tekućine i obnavljanje brtve, svakih deset godina. Životni vijek ovisi o temperaturi, broju ciklusa i uvjetima okoline. Teške servisne ili nuklearne primjene slijede kraće intervale inspekcije prema specifikaciji projekta.

Može li se prigušivač postaviti u bilo kojem smjeru?

Da. Hidraulički prigušivači funkcioniraju u bilo kojoj orijentaciji — vodoravno, okomito ili nagnuto — jer klip djeluje u čistoj aksijalnoj napetosti i kompresiji bez obzira na gravitaciju. Krajnji priključci (zaglavak, kuglasti zglob, ušica šipke) odabiru se tako da odgovaraju kutu ugradnje i vrsti strukturalnog pričvršćenja.

Kako dimenzionirati hidraulički prigušivač za svoj sustav cjevovoda?

Dimenzioniranje se temelji na maksimalnom dinamičkom opterećenju koje prigušivač mora obuzdati i ukupnom toplinskom udaru koji mora podnijeti bez padanja. Dinamička opterećenja obično dolaze iz analize naprezanja cijevi u slučaju seizmičkog opterećenja, hidrauličnog udara ili opterećenja vjetrom. Naš inženjerski tim može vam pomoći s dimenzioniranjem ako navedete očekivano opterećenje, potreban hod, radnu temperaturu i primjenjivu šifru projekta.
