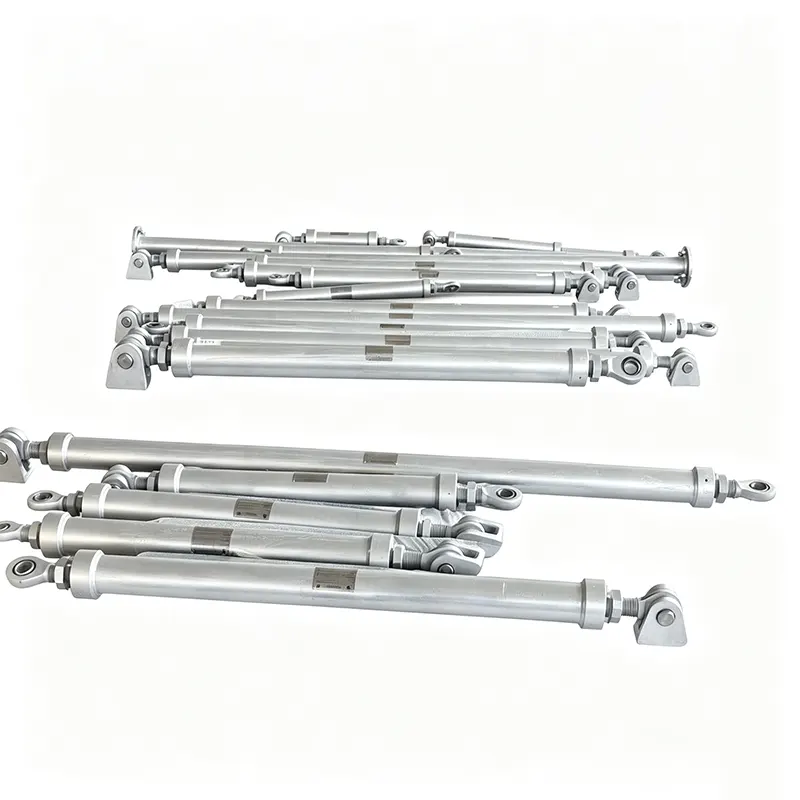

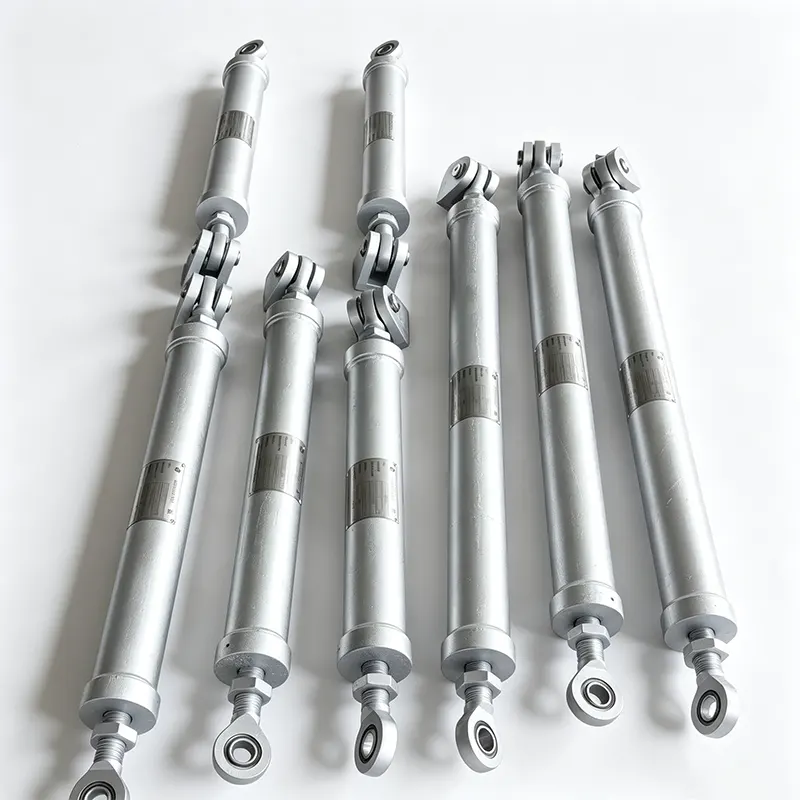

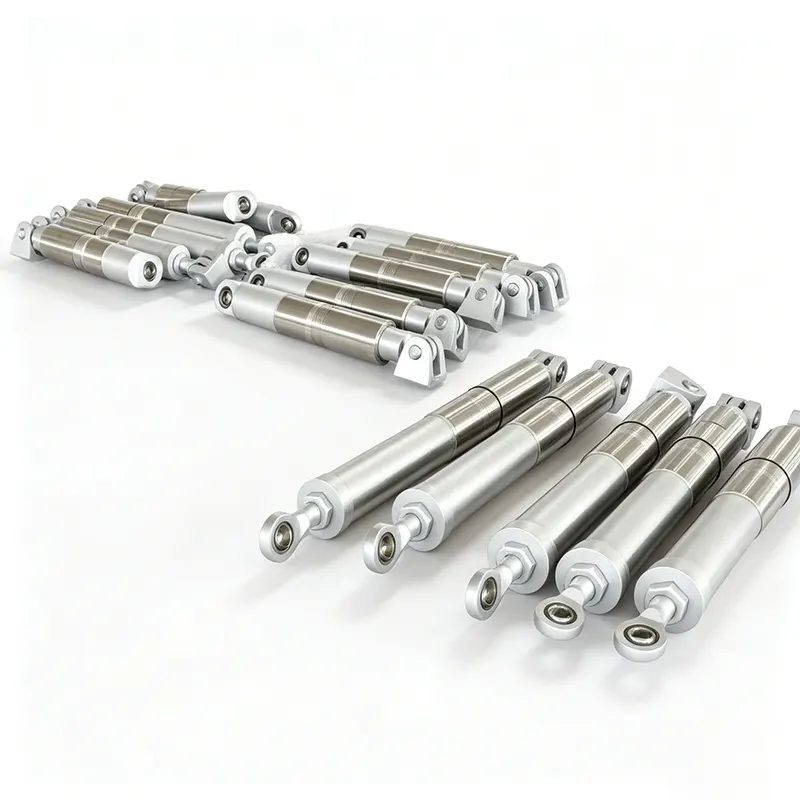

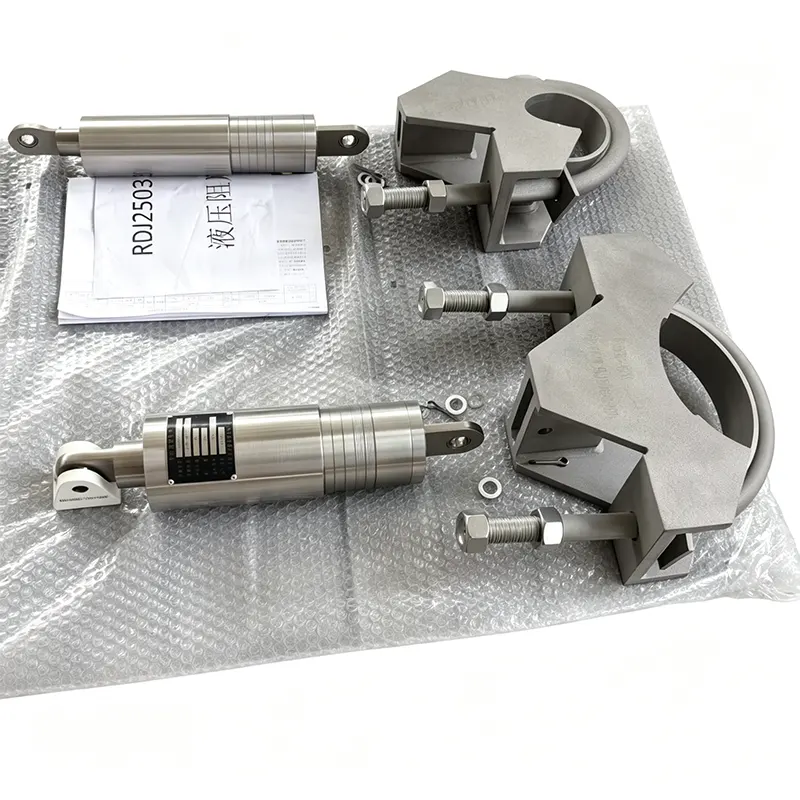

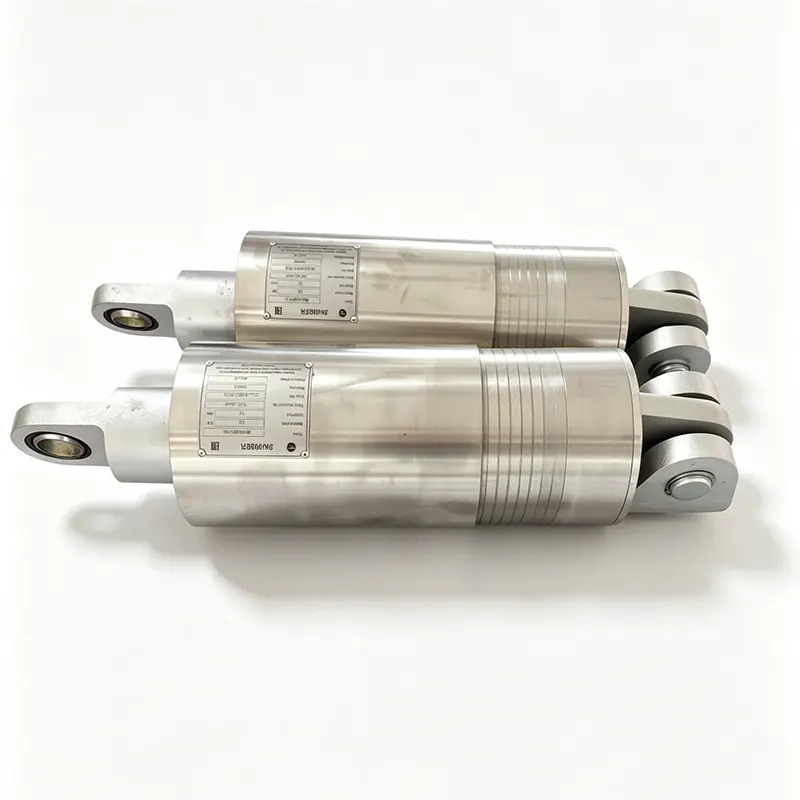

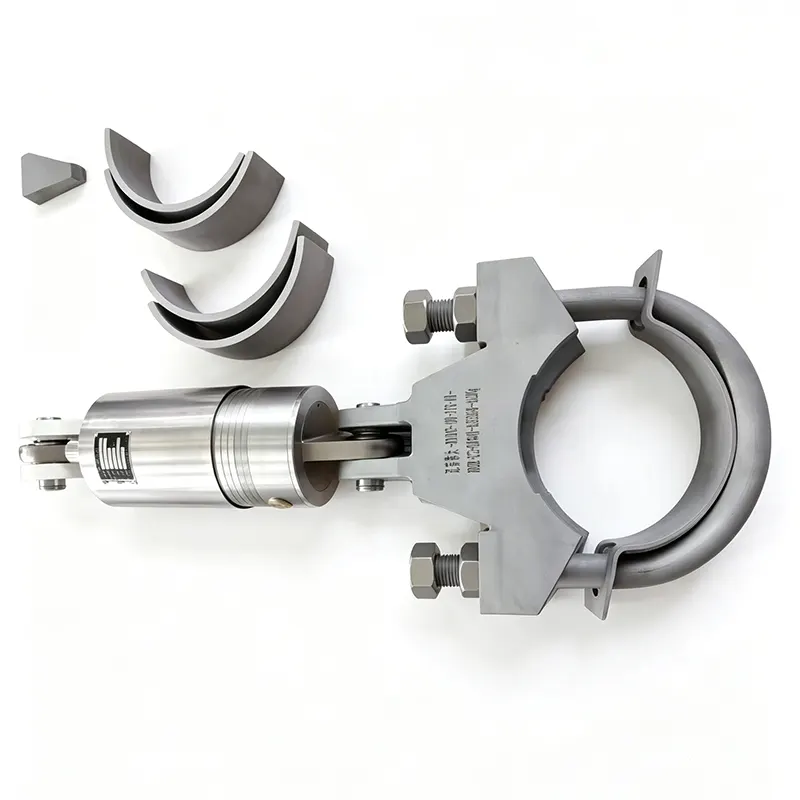

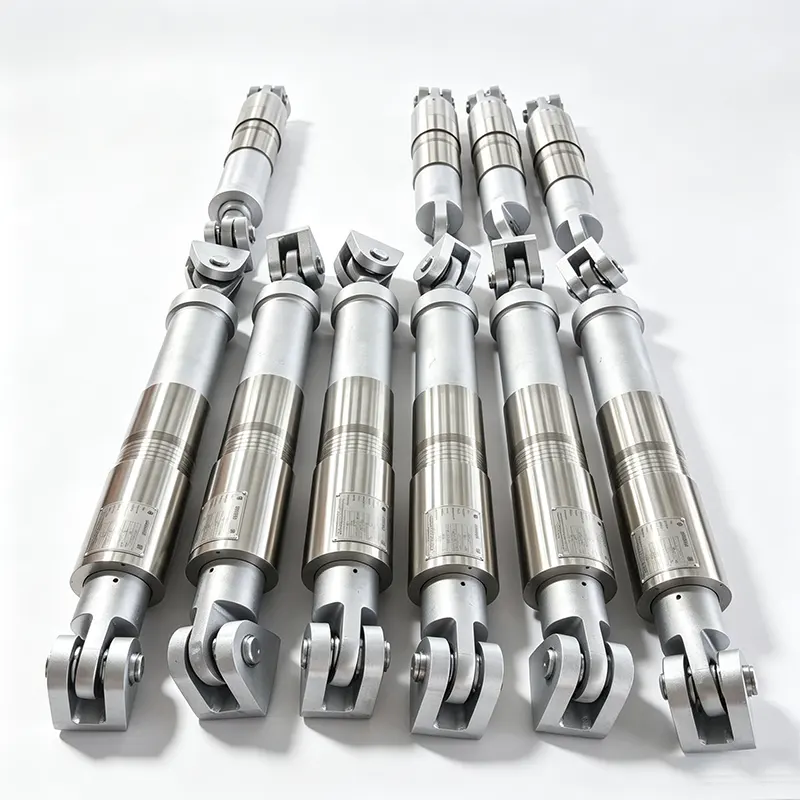

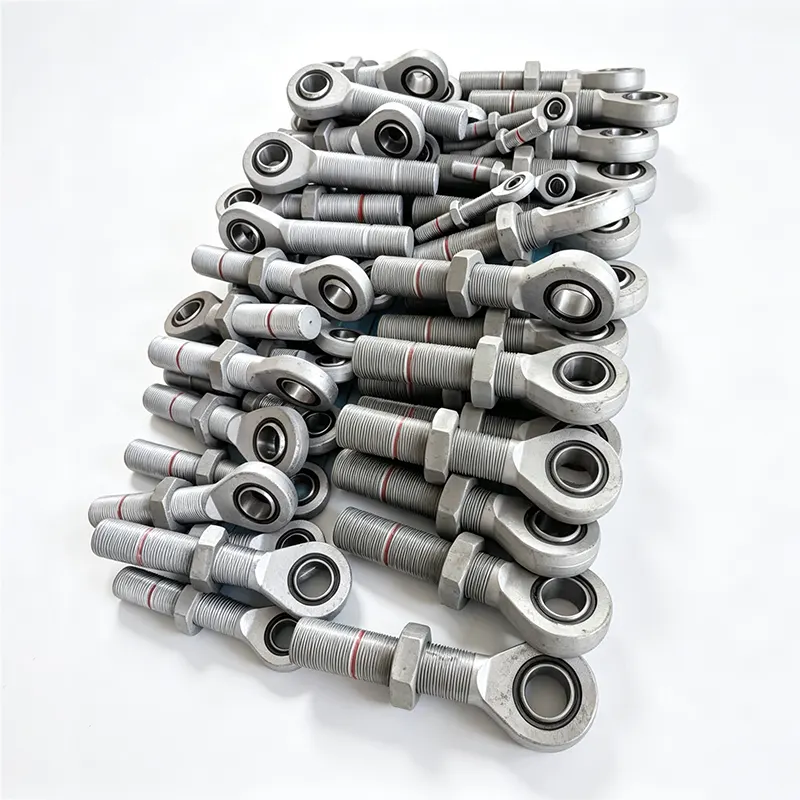

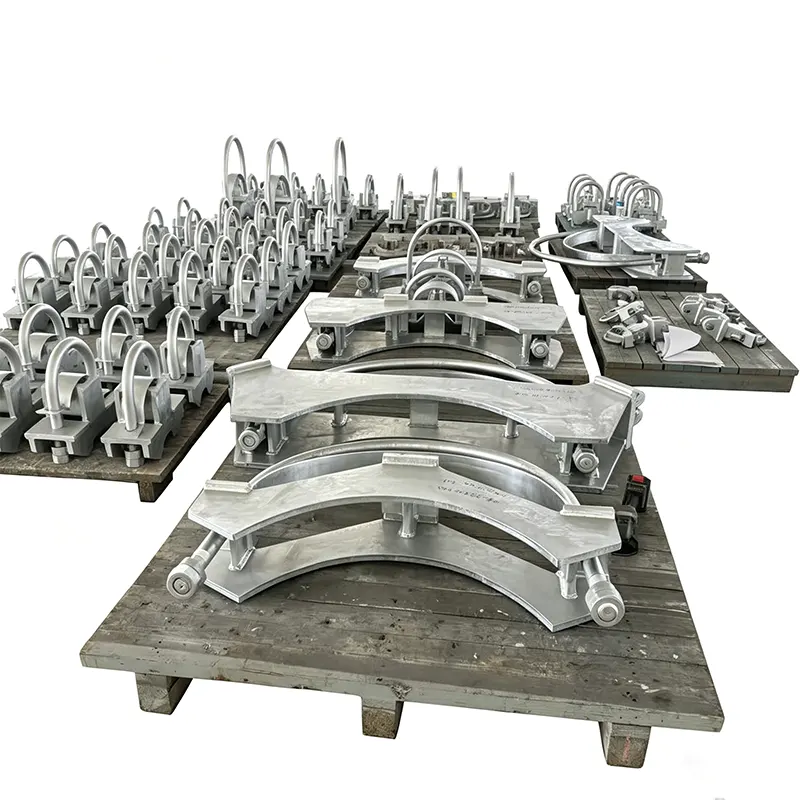

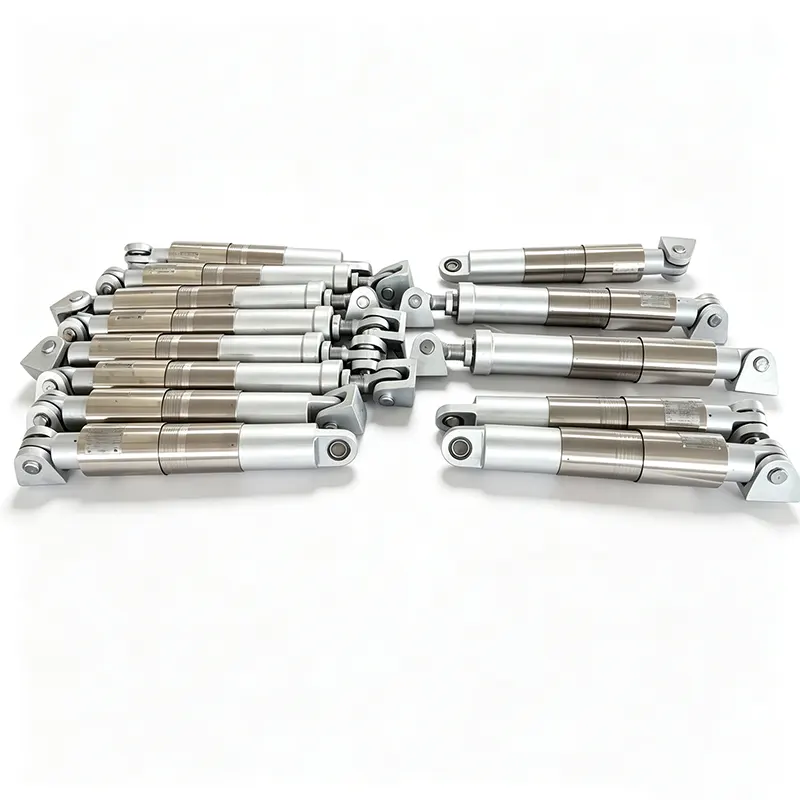

Hidraulički prigušivači za obuzdavanje cijevi

Yangzhou Tianshun isporučuje hidraulične prigušivače za proizvodnju električne energije, petrokemijske i nuklearne objekte od 2012. Naši prigušivači serije YZN rade u više od 45 zemalja, uz podršku tvornice od 35.000 m², preko 100 kvalificiranog osoblja i sustava kvalitete certificiranog prema ISO 9001:2015.

Kako hidraulički prigušivač štiti cjevovod

Hidraulički prigušivač je ograničenje osjetljivo na brzinu. U normalnim radnim uvjetima, toplinsko širenje i skupljanje uzrokuje sporo kretanje cijevi. Hidraulički prigušivači za obuzdavanje cijevi prate to kretanje praktički bez ikakvog otpora, djelujući slično kao slobodno klizna potpora. Kada cijev doživi naglo ubrzanje - od vodenog udara, pražnjenja sigurnosnog ventila, seizmičke aktivnosti ili kvara pumpe - unutarnji ventil se zatvara u djeliću sekunde. U tom trenutku prigušivač postaje gotovo kruti podupirač, prenoseći dinamičko opterećenje na konstrukciju zgrade ili sidrišnu točku i sprječavajući pomicanje cijevi koje bi inače moglo uzrokovati oštećenje od udarca, prenaprezanje ili slom uslijed zamora.

Kritična razlika je prag brzine. Spori pokreti prolaze neograničeno. Brzi pokreti su zaključani. Ovo omogućuje sustavu cjevovoda da zadrži svoju fleksibilnost za trajne toplinske cikluse dok prima trenutno ograničenje samo kada je to potrebno.

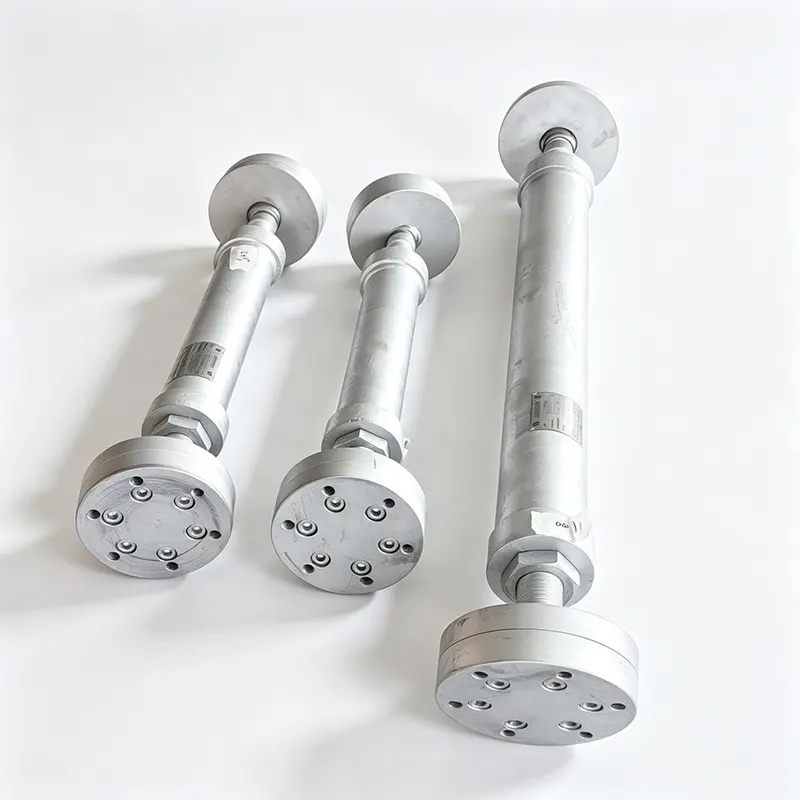

Dizajn i značajke serije YZN

Vidljivi indikator položaja

Jasan mehanički indikator na tijelu prigušivača pokazuje raspoloživi raspon hoda u oba smjera. Timovi za održavanje mogu na prvi pogled provjeriti radi li jedinica unutar projektiranog hoda ili zahtijeva podešavanje, bez odspajanja uređaja.

Kompaktna i simetrična konstrukcija

Simetričan raspored pojednostavljuje orijentaciju instalacije i smanjuje vjerojatnost netočne montaže. Njegov kompaktni omotač pristaje u tijesne police za cijevi i zagušena područja gdje se ne mogu postaviti veće opruge ili kruti podupirači.

Nisko trenje i kratko vrijeme zaključavanja

Unutarnje trenje je minimalizirano preciznom strojnom obradom i odabirom brtve. Dinamičko vrijeme odziva, interval od početka brzog kretanja do potpunog blokiranja, održava se izuzetno kratkim. Ovo osigurava da cijev doživi zanemariv pomak prije nego što se prigušivač uključi, što je kritično za zaštitu osjetljive opreme kao što su priključci turbine i mlaznice tlačne posude.

Visoka sposobnost zaključavanja

Kada su zaključani, hidraulični prigušivači za obuzdavanje cijevi mogu izdržati značajna vlačna i tlačna opterećenja bez popuštanja. Sila prigušenja koja se stvara tijekom dinamičkog odgovora proporcionalna je ulaznoj brzini i može se specificirati do potrebnog proračunskog opterećenja, u skladu sa zahtjevima analize naprezanja cijevi.

Kompatibilnost pečata i medija

Brtve su odabrane za dugotrajnu kompatibilnost s hidrauličnom tekućinom i vanjskim okruženjem postrojenja. Tekući medij, obično silikonsko ulje visoke stabilnosti, održava postojanu viskoznost u cijelom rasponu radnih temperatura. Brtveni materijali otporni su na starenje i curenje, doprinoseći dugom radnom vijeku bez održavanja.

Tehnički opseg

Sve vrijednosti prilagođene su specifičnom slučaju opterećenja cjevovoda i zahtjevima projekta. Nestandardni potezi, nosivosti i vrste spojeva proizvode se prema nacrtima klijenata.

Kontrola i ispitivanje kvalitete

Svaki YZN hidraulički prigušivač prije otpreme prolazi funkcionalno ispitivanje prihvatljivosti. Namjenski ispitni uređaj primjenjuje sporo kruženje kako bi potvrdio slobodno kretanje, zatim simulira brzi pomak kako bi potvrdio zaključavanje i izmjerio rezultirajući kapacitet opterećenja. Ispituje se granica tlaka i potvrđuje rad indikatora hoda. Zapisi o ispitivanju se čuvaju i mogu se isporučiti s pošiljkom.

Održava se sljedivost materijala za dijelove pod pritiskom i za hidrauličku tekućinu. U nuklearnim primjenama primjenjuju se potrebni programi osiguranja kvalitete, uključujući usklađenost s primjenjivim odjeljcima ASME Kodeksa za kotlove i tlačne posude, odjeljak III i dodatne zahtjeve specifične za klijenta. Naš sustav s certifikatom ISO 9001 upravlja svim postupcima, od prijema sirovina do završne inspekcije.

Preko 70% naših narudžbi dolazi od dugoročnih stalnih klijenata koji vjeruju u dosljednu izvedbu naših prigušivača na više projekata.

Gdje se hidraulički prigušivači koriste za obuzdavanje cijevi

Serija YZN ugrađuje se u kritične sustave cjevovoda gdje se o kombinaciji toplinske fleksibilnosti i trenutnog dinamičkog ograničenja ne može pregovarati.

Nuklearne elektrane

Glavna para, napojna voda i sigurnosni cjevovodi. Prigušivači štite od seizmičkih događaja i dinamičkih učinaka loma cijevi dok dopuštaju velika toplinska kretanja tijekom normalnog rada. Potpuni paketi materijala i ispitne dokumentacije su standardni.

Termoelektrane

Vodovi za napojnu vodu za kotlove, cjevovodi za ekstrakciju pare i premosni sustavi turbina. Prigušivači smanjuju prijelazna opterećenja od rada ventila i sprječavaju pucanje cijevi.

Petrokemijske i rafinerijske jedinice

Procesni cjevovod u FCCU, reformatorima i kompresorskim stanicama. Prigušivači podnose vibracije izazvane dvofaznim protokom i povremena opterećenja od udara dok se prilagođavaju toplinskim ciklusima.

Čeličane i industrijski plinski sustavi

Peći s vrućim mlazom i cijevi za kisik doživljavaju brze toplinske prijelazne pojave i vibracije. Hidraulički prigušivači održavaju poravnanje cijevi bez ograničavanja toplinskog rasta.

Pumpne i kompresorske stanice

Ispusni vodovi podložni pulsiranju ili vodenom udaru. Prigušivači djeluju kao ograničenja osjetljiva na brzinu, sprječavajući naprezanje prirubnica i nosača.

Često postavljana pitanja

Po čemu se hidraulički prigušivač razlikuje od krutog podupirača ili opružne potpore?

Čvrsti podupirač zaključava cijev na mjestu i sprječava sva toplinska kretanja, što može dovesti do prekomjernog opterećenja cjevovoda i povezane opreme. Opružni nosač nosi gravitacijska opterećenja, ali ne obuzdava dinamičke sile. Hidraulički prigušivač premošćuje obje potrebe: omogućuje sporo toplinsko širenje i slobodno skupljanje, a zatim se blokira unutar milisekundi kada brzina cijevi prijeđe unaprijed postavljeni prag. To osigurava dinamičko ograničenje točno kada je to potrebno bez ugrožavanja toplinske fleksibilnosti.

Što određuje postavku brzine zaključavanja i može li se prilagoditi?

Prag brzine zaključavanja postavlja se prema maksimalnoj očekivanoj stopi toplinskog širenja cijevi i minimalnoj brzini koja bi proizašla iz dinamičkog događaja kao što je vodeni udar ili seizmički udar. Naši inženjeri pregledavaju projektnu analizu naprezanja cijevi kako bi utvrdili vrijednost koja održava prigušivač slobodnim tijekom normalnog rada, ali daje potpuno ograničenje tijekom prijelaznog procesa. Prag je tvornički postavljen i funkcionalno provjeren na ispitnom stolu; ako se uvjeti rada promijene, postavka se može ponovno kalibrirati u našem postrojenju.

Koju vrstu održavanja treba hidraulički prigušivač tijekom radnog vijeka?

Preporučamo periodično funkcionalno testiranje kako biste potvrdili da se jedinica i dalje kreće bez otpora pri sporom pomaku i da li se ispravno zaključava pri brzom kretanju. U energetskim i procesnim postrojenjima ova se provjera obično provodi svakih 3 do 5 godina ili prema programu održavanja postrojenja. Vizualni pregled područja brtve i indikatora hoda je jednostavan. Ako jedinica zahtijeva popravak, nudimo tvornički servis uključujući zamjenu tekućine, promjenu brtvi i recertifikaciju.

Mogu li YZN prigušivači izdržati vanjsku instalaciju ili korozivna postrojenja?

Da. Standardni cilindar dobiva premaz otporan na koroziju pogodan za većinu vanjskih industrijskih postavki. Za obalne, pučinske ili kemijski agresivne atmosfere, možemo isporučiti cilindar od nehrđajućeg čelika i odabrati premaze klipnjača i materijale za brtvljenje posebno za te uvjete. Rado ćemo vas savjetovati o odabiru materijala na temelju okoline gradilišta i temperaturnog raspona.

Koja se dokumentacija dostavlja za nuklearne ili sigurnosno kritične primjene?

Nudimo potpunu sljedivost materijala za komponente koje održavaju tlak, certificirana izvješća o ispitivanju mlina, certifikaciju hidrauličkih tekućina, zapise o funkcionalnim ispitivanjima i izjavu o usklađenosti s primjenjivim kodovima. Kada to projekt zahtijeva, dokumentacija zadovoljava ASME odjeljak III ili druge nuklearne standarde. Naš sustav kvalitete redovito se provjerava, a možemo udovoljiti dodatnim procjenama klijenata i zahtjevima dokumentacije.

Inženjerska podrška i servis

Odabir odgovarajućeg prigušivača za primjenu ograničenja cijevi uključuje podatke o opterećenju, očekivano toplinsko kretanje i prag brzine zaključavanja. Naši inženjeri rade s vašim izvješćima o naprezanju cijevi kako bi potvrdili odgovarajuću veličinu i postavku. Posvećeni upravitelji računa odgovaraju u roku od 24 sata na upite i daju tehničke preporuke bez odlaganja.

Prilagođene konfiguracije - nestandardni hod, posebni materijali za korozivne atmosfere ili dokumentacija nuklearne klase - obrađuju se kao rutinske narudžbe, a ne iznimke. Nakon isporuke, pružamo upute za instalaciju i savjete o održavanju, uključujući preporuke za periodičko funkcionalno testiranje kako bismo osigurali kontinuiranu pouzdanost tijekom radnog vijeka.

Yangzhou Tianshun Pipeline Technology Co., Ltd.

Objekt od 35.000 m², Jiangsu, Kina — izvoz u više od 45 zemalja.

Hidraulički prigušivači koji se zaključavaju samo kada je cijevi potrebno, a ostatak vremena ne smetaju.
