Podešeni masovni prigušivač

Ugođeni masovni prigušivač, koji se često naziva TMD ili harmonijski apsorber, je sekundarni sustav masa-opruga-prigušivač pričvršćen na strukturu na točki visoke amplitude vibracija. Njegov zadatak je suprotstavljanje rezonantnom gibanju. Kada vjetar, pješački promet ili strojevi pobude jednu od prirodnih frekvencija strukture, TMD oscilira u suprotnosti, odvlačeći mehaničku energiju od primarne strukture i raspršujući je kao toplinu. Rezultat je primjetno smanjenje ljuljanja, ubrzanja i pomaka, što poboljšava udobnost putnika, štiti nestrukturne elemente i produljuje vijek trajanja od zamora.

Yangzhou Tianshun isporučuje podešene masovne prigušivače za zgrade, mostove, industrijske dimnjake i vitka arhitektonska obilježja. Rad na dizajnu i proizvodnji podupire više od dva desetljeća iskustva u tehnologiji prigušivanja, koja se provodi prema sustavu upravljanja kvalitetom koji ispunjava zahtjeve ISO 9001.

Kako su tri komponente usklađene sa strukturom

TMD radi jer su tri parametra — masa, krutost i prigušenje — prilagođena da odgovaraju dinamičkim karakteristikama strukture domaćina.

Masa je veličine kao dio modalne mase ciljnog načina vibracije. Tipični omjeri mase kreću se od 0,5% do 5% modalne mase, ovisno o raspoloživom prostoru, zahtijevanoj izvedbi i strukturnim ograničenjima. Veća masa općenito daje veće smanjenje vibracija, ali također nameće dodatno gravitacijsko opterećenje na pod ili okvir.

Krutost, koju obično osiguravaju zavojne opruge ili lisnate opruge, odabrana je tako da se prirodna frekvencija TMD-a gotovo poklapa s problematičnom strukturnom frekvencijom. Ponekad se uvodi mali namjerni pomak kako bi se proširila efektivna propusnost. Kada struktura počne rezonirati, TMD masa oscilira na gotovo istoj frekvenciji, ali izvan faze, generirajući inercijsku silu koja gura natrag protiv gibanja strukture.

The damping element — often a viscous damper or an eddy current damper — controls the amplitude of the TMD’s own oscillation and determines how much energy can be removed per cycle. Premalo prigušivanja daje oštar, ali uzak odziv; previše zaključava masu i poništava korist. Optimalni omjer prigušenja izračunava se na temelju omjera mase i željene izvedbe u cijelom frekvencijskom rasponu od interesa.

Nakon što su ova tri parametra ispravno postavljena, TMD radi bez vanjskog napajanja, ventila ili upravljačkih signala. Automatski reagira kad god struktura uđe u rezonanciju i ostaje u stanju mirovanja u nekritičnim uvjetima.

Pristup dizajnu i izradi

Svaki TMD koji isporučujemo je sklop specifičan za projekt. We begin with the modal analysis of the structure — the natural frequencies, mode shapes, and modal masses — usually supplied by the structural engineer of record. From this data we select the mass, calculate the required spring stiffness, and define the damping characteristics that will deliver the specified reduction in acceleration or displacement.

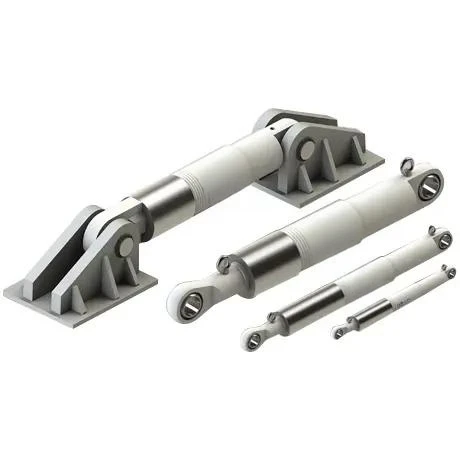

Tijelo mase obično je izrađeno od čeličnih ploča spojenih vijcima ili zavarenih u kompaktni blok. Opruge se naručuju od specijaliziranih proizvođača za točnu brzinu i zahtijevani vijek trajanja. Prigušenje se može postići tekućim viskoznim elementima, viskoelastičnim jastučićima ili magnetskim sustavima vrtložnih struja, ovisno o hodu, vijeku trajanja i preferencijama održavanja. Sve komponente su sastavljene i poravnate u krutom potpornom okviru koji se zatim fiksira na konstrukciju.

Za nosive dijelove održava se sljedivost materijala, au paketu dokumentacije uključeni su i opružni certifikati. Prije otpreme provjeravamo prirodnu frekvenciju i omjer prigušenja sastavljenog TMD-a na ispitnoj opremi. Zajedno s proizvodom isporučuje se i izvješće koje potvrđuje da uređaj zadovoljava ciljeve dizajna.

Tehnički opseg

Za primjene s vrlo niskim frekvencijama, kao što su visoki dimnjaci ili tornjevi za promatranje, mogu se isporučiti TMD-ovi tipa klatna gdje sila koja vraća gravitaciju osigurava potrebnu krutost.

Gdje podešeni masovni prigušivači čine mjerljivu razliku

Mostovi i piloni

Pješački mostovi velikog raspona i cestovni mostovi osjetljivi su na bočno njihanje izazvano pješacima i vibracije izazvane vjetrom. TMD ugrađen ispod palube ili unutar pilona smanjuje ubrzanje na razine koje su ugodne i sprječava zamor u kabelima i spojevima.

Visoke vitke strukture

Dimnjaci, televizijski tornjevi i tornjevi za promatranje doživljavaju osipanje vrtloga i vibracije bočnog vjetra izazvane naletima. TMD na vrhu ili blizu anti-čvora kritičnog moda smanjuje amplitudu i štiti strukturnu ljusku.

Pješačke strukture

Stubišta, balkoni gledališta i pješački mostovi uzbuđeni hodanjem, trčanjem ili ritmičkim kretanjem gomile mogu se isključiti s TMD-om. Masa, opruge i prigušivač često su skriveni ispod staze ili unutar spuštenog stropa.

Industrijske zgrade i platforme opreme

Ventilatori, kompresori, centrifuge i drugi rotirajući strojevi stvaraju stalne vibracije na poznatim frekvencijama. Podešavanje prigušivača na radnu brzinu opreme ili rezonantnu frekvenciju poda sprječava širenje vibracija na susjedna područja i smanjuje održavanje spojeva cijevi i električnih ormarića.

Izgradnja podova s ​​velikim otvorenim rasponima

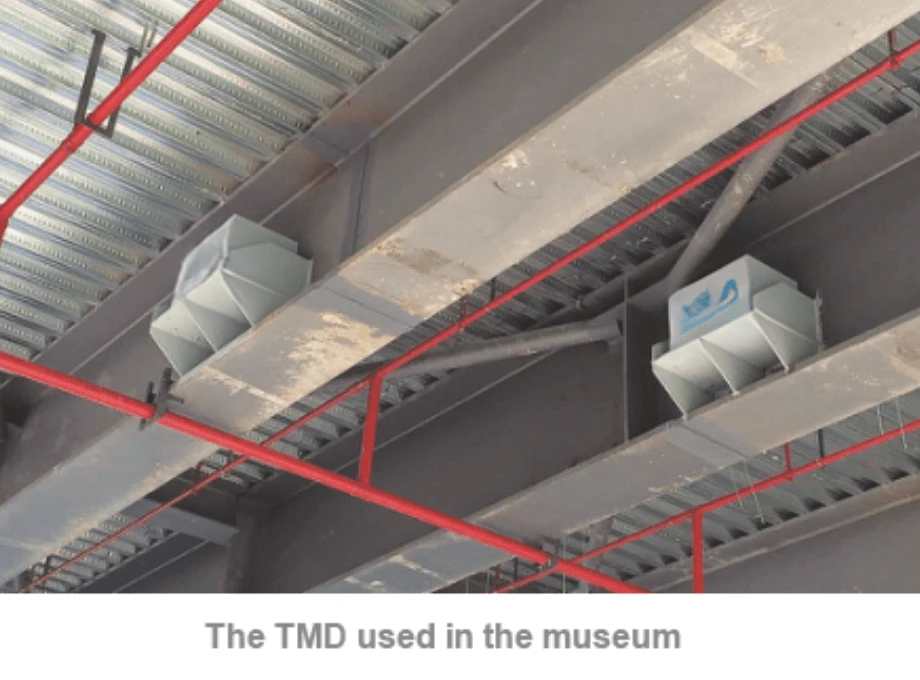

Uredski podovi, teretane i koncertne dvorane s niskom prirodnom frekvencijom mogu osjetiti poskočnost kada se gomila kreće u ritmu. TMD ugrađen u stropnu šupljinu ili ispod podignutog poda prigušuje kretanje bez mijenjanja arhitektonskog izgleda.

Često postavljana pitanja

Kako odrediti pravu veličinu i ugađanje za TMD?

Statičar daje rezultate modalne analize: vlastite frekvencije, modalne oblike i modalne mase. Zatim izračunavamo masu, krutost i prigušenje pomoću utvrđenih formula za ugađanje. Ako je potrebna kampanja mjerenja na terenu za provjeru ugrađenih frekvencija, možemo podržati taj proces i fino podesiti TMD prije konačnog puštanja u rad.

Može li TMD raditi za više načina vibracije?

Jedan TMD podešen je na jednu određenu frekvenciju. Ako je potrebna kontrola nekoliko načina, može se instalirati više TMD-ova, od kojih svaki cilja različitu frekvenciju. Alternativno, distribuirani niz manjih TMD-ova može pokriti širi frekvencijski pojas.

Zahtijeva li TMD održavanje?

Mehaničke komponente poput opruga i ležajeva trebaju se vizualno pregledavati u redovitim intervalima, a prirodna frekvencija može se povremeno provjeriti prijenosnim akcelerometrom. Elementi prigušivanja, posebno ako se radi o zatvorenim tekućinskim prigušivačima, obično ne zahtijevaju održavanje tijekom svog predviđenog vijeka trajanja. Uz svaku isporuku dostavljamo raspored pregleda.

Hoće li dodavanje TMD utjecati na statičko opterećenje zgrade?

Da, TMD dodaje koncentrirani mrtvi teret jednak njegovoj masi. Statičar to mora uzeti u obzir u projektu poda ili okvira. Pružamo preciznu težinu, otisak i pojedinosti o pričvršćivanju rano u procesu projektiranja tako da se može uključiti lokalno pojačanje ako je potrebno.

Koje je uobičajeno vrijeme isporuke za prilagođeni TMD?

Vrijeme dovođenja ovisi o veličini mase i vrsti prigušnice. Kao referenca, standardni TMD u rasponu od 500 kg do 5000 kg može se izgraditi i testirati za deset do četrnaest tjedana. Veće jedinice ili one koje zahtijevaju opsežna kvalifikacijska testiranja mogu potrajati dulje, što potvrđujemo u fazi ponude.

Rad s Tianshunom

Send us your modal data or a description of the vibration problem, and an application engineer will respond within a working day with a preliminary TMD configuration and a performance estimate. We collaborate with the project team to finalize the mass geometry, spring arrangement, and damping type so that the damper fits the available space and meets the performance specification. Prilagođene završne obrade, kućišta otporna na vremenske uvjete i instrumenti za daljinsko praćenje dio su naše standardne ponude.

Otvoreno se komunicira o našim prekretnicama u proizvodnji, a mi dajemo završno izvješće o ispitivanju koje potvrđuje parametre ugađanja izvedenog stanja. Nakon isporuke ostajemo dostupni za podršku pri puštanju u rad i savjetovanje o dugoročnom održavanju.

Podešeni masovni prigušivači koji se pomiču suprotno gibanju, smirujući strukturu bez potrebe za jednim watom vanjske energije.
