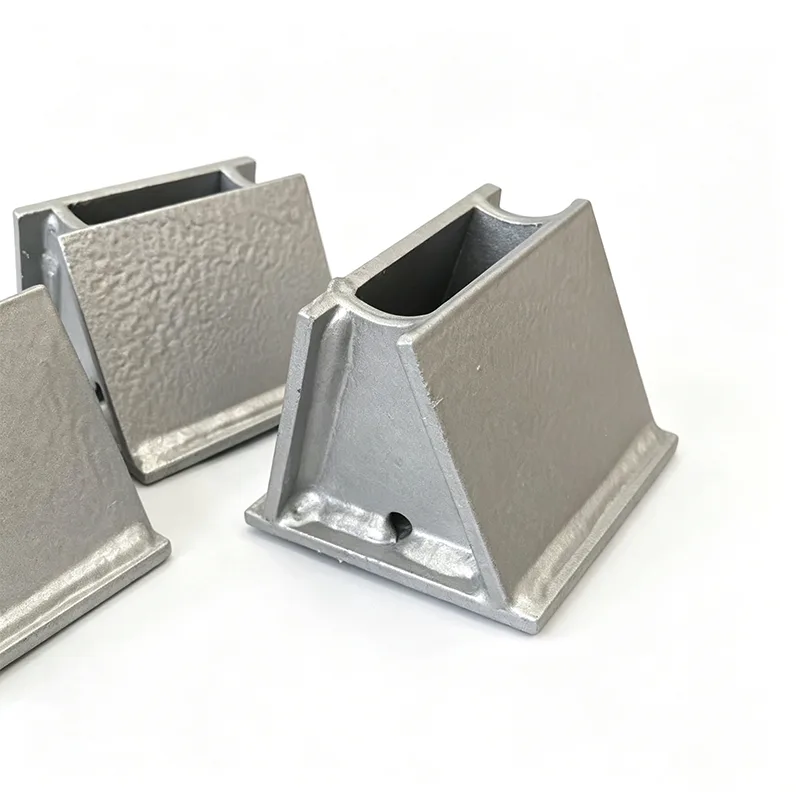

Nosači cijevnih papuča otpornih na habanje za potporu opterećenja cjevovoda i klizni pomak

Cipela je jedna od onih komponenti koje nitko ne primjećuje dok nije tu. Zavaren je za dno cijevi, raspoređuje opterećenje na konstrukcijsku gredu ili T-stup i često osigurava kliznu površinu koja omogućuje aksijalno pomicanje cijevi tijekom toplinskih ciklusa. NaTianshun, svake godine proizvodimo tisuće cijevnih papuča — za procesne linije, parne kolektore, kriogene cjevovode i sve između. Nakon 14 godina u poslu, naučili smo da dobro dizajnirana cijevna papuča čini više od pukog zadržavanja težine: ona štiti premaz cijevi, čuva kontinuitet izolacije i sprječava točkasta opterećenja od udubljenja stijenke cijevi.

Nosači za cijevi za cijevi dio su širegnosači cijeviobitelji, ali dovoljno su različiti da zaslužuju vlastitu pozornost dizajna. Dok jednostavna stezaljka ili vješalica rukuje okomitom težinom, cijevna papuča upravlja kontaktnim sučeljem. To se sučelje brzo komplicira — veliko trenje može uzrokovati naprezanje u cijevi, neadekvatna visina može zdrobiti izolaciju, a pogrešan materijal može dovesti do galvanske korozije. Redovito isporučujemo cipele za cijevi koje rade u tandemu sopružne vješaliceiznad, ili s predizoliranim nosačima cijevi na hladnim vodovima gdje je toplinska izolacija kritična.

Također možemo ponuditi vezani PTFE na podložnoj ploči od nehrđajućeg čelika za klizne primjene s visokim opterećenjem. Koeficijent trenja obično pada između 0,05 i 0,10 za podmazani PTFE, što je vrijednost koju većina inženjera za naprezanje cijevi koristi u svojoj analizi fleksibilnosti.

Standardi koje slijedimo

Cijevne obuće izrađene su prema istim standardima za potporu cjevovoda koje primjenjujemo na cijeli asortiman proizvoda:

ANSI/MSS SP‑58 – Materijali i dizajn nosača cijevi

ASME B31.3 / B31.1 – Procesni i energetski cjevovodi

EN 1090 – Izrada čeličnih konstrukcija (za projekte s oznakom CE)

GB/T 17116 – Kineski standard za nosače cijevi

Naš tvornički sustav kvalitete ima certifikat ISO 9001:2015 i možemo isporučiti punu certifikaciju materijala EN 10204 3.1 za svaku seriju cipela.

Često postavljana pitanja

P1: Koja bi visina trebala biti moja cipela?

Visina papuče određena je debljinom izolacije plus razmakom od 10–25 mm. Na primjer, cijev sa 100 mm izolacije od mineralne vune obično bi trebala visinu stope od 120-125 mm kako bi izolacija bila čista od potpornog čelika. To ćemo izračunati iz vaših specifikacija cijevi ako nam date veličinu cijevi i raspored izolacije.

P2: Kada mi je potrebna PTFE klizna ploča na cipeli, a kada mogu samo zavariti bazu od ugljičnog čelika?

Ako se očekuje da će se cijev pomicati aksijalno pod toplinskim širenjem, PTFE ili polirana nehrđajuća klizna površina smanjuje trenje i rezultirajuće reakcijsko opterećenje na mlaznicama opreme. Fiksne ili sidrišne točke ne trebaju kliznu ploču. Vaše izvješće o naprezanju cijevi reći će vam koji su nosači klizni, a koji su fiksni.

P3: Možete li isporučiti predizolirane cijevi za kriogene usluge?

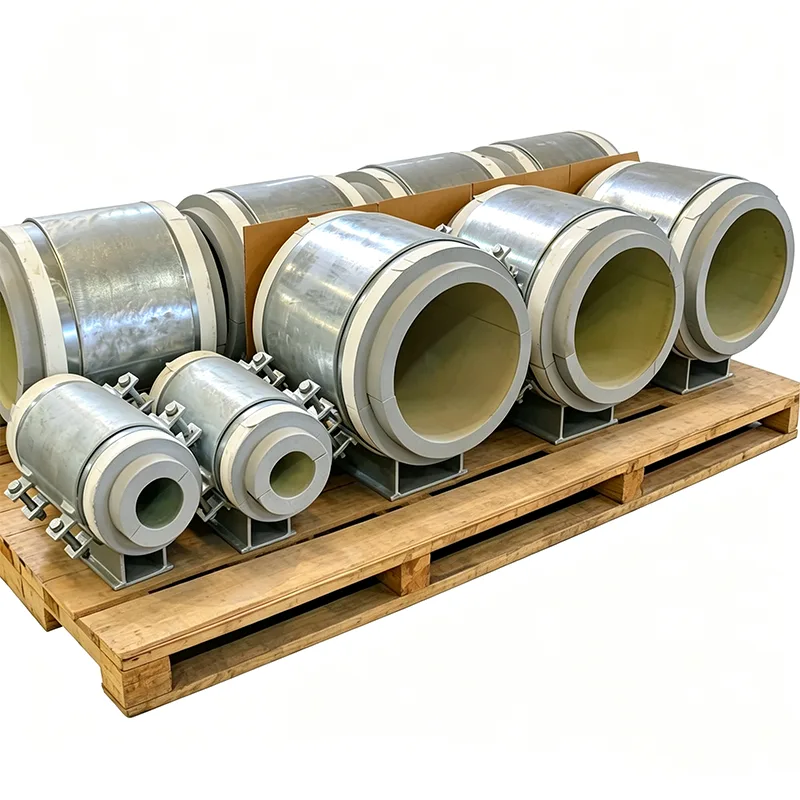

Da. Proizvodimo cipele s izolacijskim blokom od čvrste pjene ili celularnog stakla zalijepljenog u čelično sjedište. Osnovna ploča proteže se ispod izolacije, a cijeli sklop je dizajniran da spriječi prijenos hladnoće i kondenzaciju. Oni se obično specificiraju za LNG, etilen i vodove za rashlađenu vodu.

P4: Koje je vaše vrijeme isporuke za prilagođene cipele za cijevi?

Jednostavne cipele od ugljičnog čelika bez PTFE-a: 12–18 dana. Cipele sa spojenim PTFE jastučićima ili hardverom od nehrđajućeg čelika: 20-25 dana. Cipele velikog promjera za 24" ili veću cijev mogu potrajati malo duže. Potvrdit ćemo točan raspored s vašom ponudom.

P5: Trebate li crteže ili možete dizajnirati cipelu iz osnovnih podataka?

Oba rade. Ako imate standardni crtež cipele, izradit ćemo ga točno prema njemu. Ako imate samo veličinu cijevi, debljinu izolacije i opterećenje, možemo predložiti dizajn za vaše odobrenje — bez naknade za inženjering za standardne konfiguracije.

Kontrola kvalitete svake cipele

Iako cijev izgleda jednostavno, mi provodimo dosljedan QC proces:

Provjera materijala prema toplinskim brojevima i certifikatima mlina

Provjera dimenzija radijusa sedla kako bi se osiguralo ispravno pristajanje na OD cijevi

Vizualni pregled zavara, s PT ili MT dostupnim ako je potrebno

Provjera integriteta veze na PTFE jastučićima (test dodirom i vizualno)

Konačna provjera dimenzija — visina, ravnost temeljne ploče, razmak rupa za vijke

Pregled premaza

Svaka cipela ili serija cipela označena je jedinstvenim brojem koji upućuje na vaš popis podrške. Možete hodati po paketu i uskladiti svaki dio s izometrijom bez otvaranja crteža.

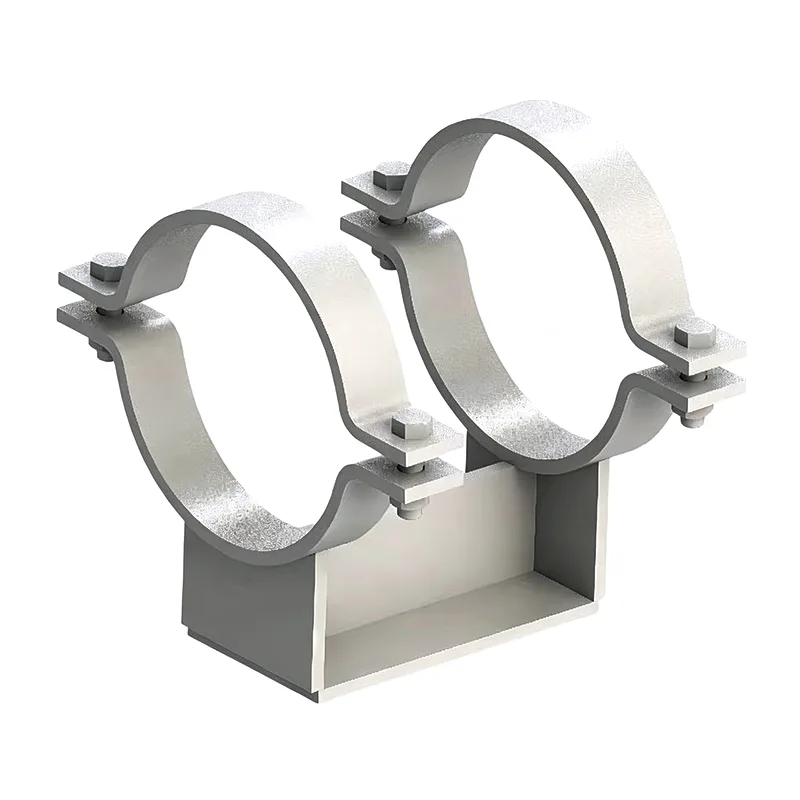

Mogućnosti prilagođavanja kojima se često bavimo

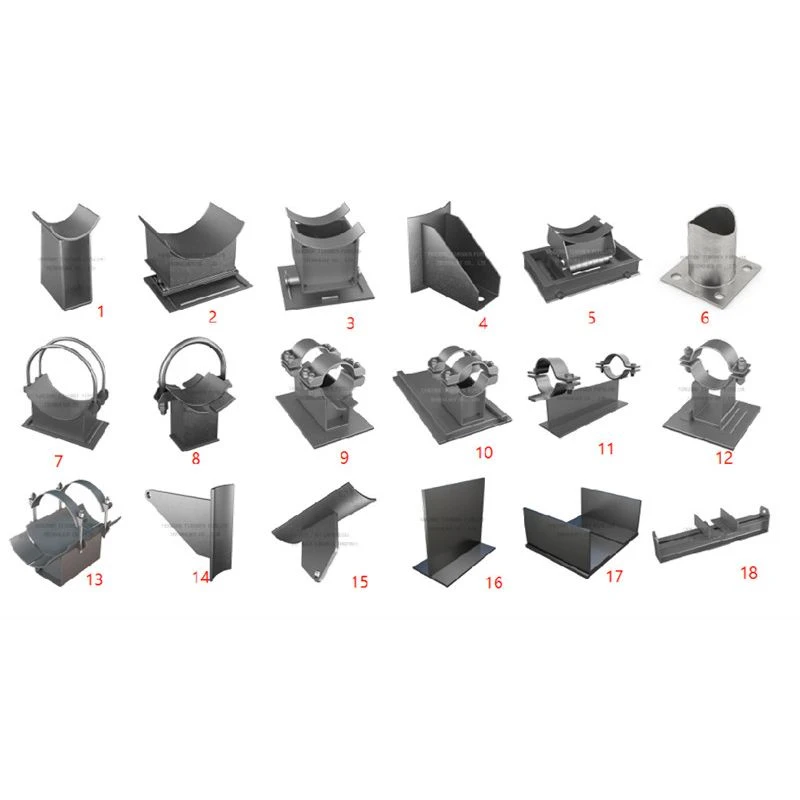

Standardne cipele za cijevi su početna točka za nas. Redovito ih modificiramo za određene poslove:

Produžene temeljne ploče za grede širokih prirubnica

Zakošene papuče za nagnute police za cijevi

Cipele s podijeljenom školjkom za naknadnu ugradnju na postojeće linije bez rezanja

Sedla od visokotemperaturne legure (npr. P11, P22) za peći i cijevi reformatora

Dvostruke klizne ploče s bočnim graničnicima za vođene klizne papuče

Dizajn cipela otporan na vatru s intumescentnim premazom ili umetcima od mineralne vune

Što nam više informacija date o instalaciji, to bolje možemo prilagoditi cipelu kako bismo spriječili kasnije izmjene na mjestu.

Stvari koje smo naučili na terenu

Na visokotemperaturnim cjevovodima uvijek uzmite u obzir širenje cijevi prilikom lociranja zavara papuče. Cipela zavarena na pogrešnom mjestu tijekom hladne instalacije može odšetati s potpornog čelika kada se vod zagrije.

PTFE jastučići moraju biti zaštićeni tijekom pjeskarenja i bojanja na gradilištu. Obično ih maskiramo, ali podsjetnik ekipi stranice nikada ne škodi.

Ako cipela stoji na pocinčanoj strukturi, poželjna je kontaktna površina od nehrđajućeg čelika ili PTFE kako bi se izbjegla krtost cinka i nejednaka korozija.

Za velike cijevi s teškim stijenkama, papuča s punim sedlom raspoređuje opterećenje bolje od papuče s ravnom šipkom i smanjuje rizik od lokalnog prenaprezanja stijenke cijevi. Možemo izvesti brzi izračun ako podijelite raspored cijevi i opterećenje.

Zašto Tianshun za cipele za lule?

Cijevne cipele su neopjevane radne snage sustava cjevovoda i prema njima se odnosimo s poštovanjem koje zaslužuju. Svaka cipela koju isporučujemo proizvedena je u našoj tvrtki iz našeg vlastitog inventara čeličnih ploča, cijevi i strukturnih dijelova. To znači da kontroliramo kvalitetu od sirovine do finalne boje. To također znači da možemo brzo reagirati kada projekt doda 50 dodatnih cipela u zadnjem trenutku.

Isporučili smo obuću cijevi za postrojenja za proizvodnju metanola, plutajuće LNG objekte, mreže daljinskog grijanja i farmaceutske čiste vodove. Više od 70% našeg poslovanja dolazi od ponovljenih narudžbi jer naše cipele odgovaraju cijevi, klize kada trebaju i ne hrđaju u prvoj godini.

Ako su vašem projektu potrebne obuće za cijevi, predizolirani nosači cijevi ili kompletan paket opružnih nosača i vješalica, pošaljite nam svoj raspored podrške ili standardne nacrte. Osigurat ćemo ponudu izravnu u tvornici, konkurentne cijene i rokove isporuke koje možete planirati. Posjet našoj tvornici u Yangzhou je dobrodošao bilo kada — vidjet ćete kako točno režemo, varimo i završavamo svaku cipelu prije nego što ode.
