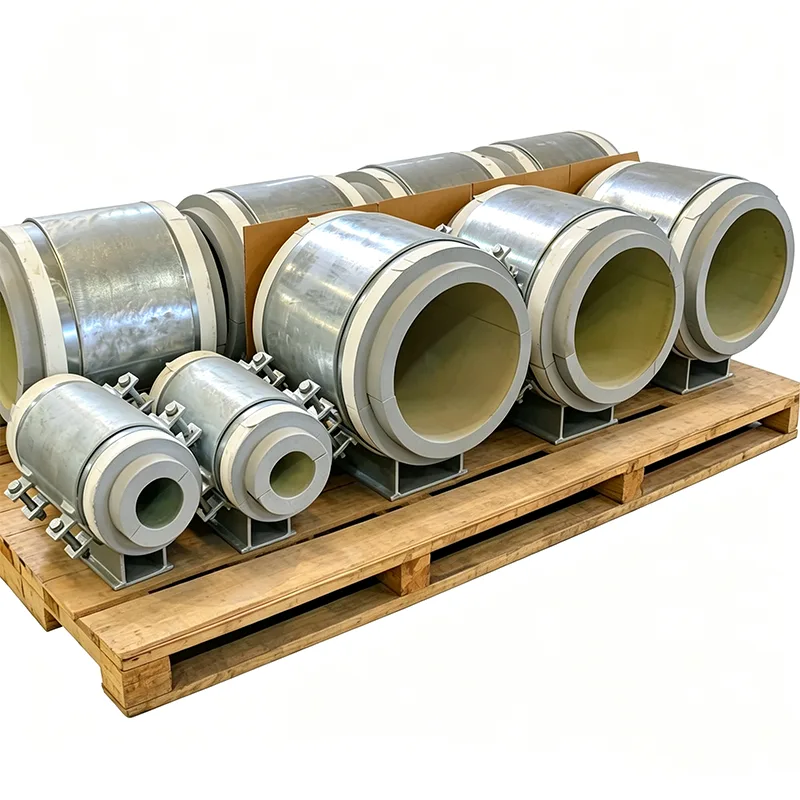

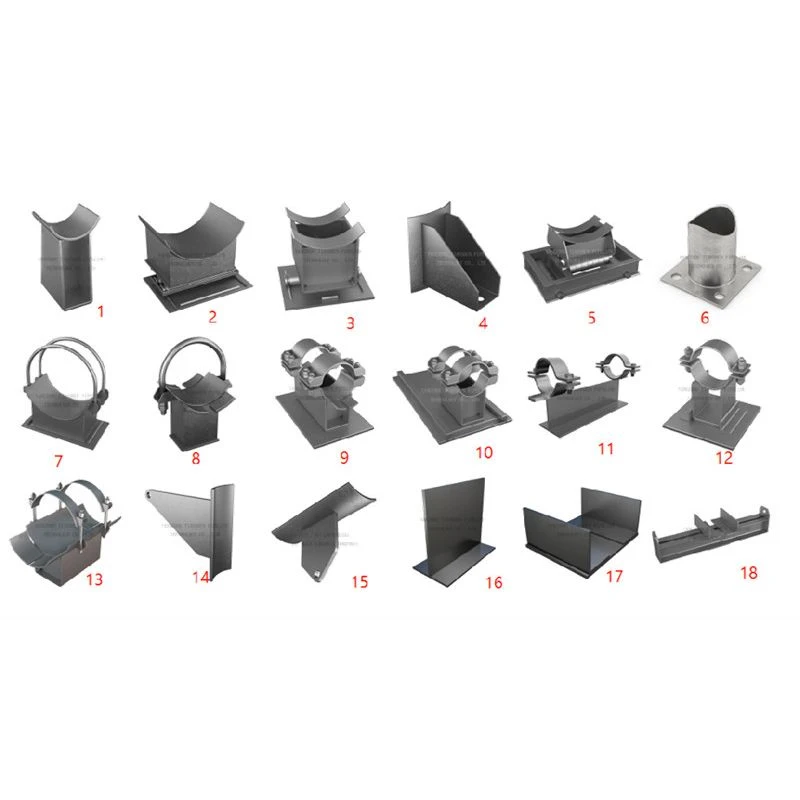

Nosači izoliranih cijevi s hladnim priključkom

Kada cijev nosi medij na temperaturama ispod ništice, svaki kontakt metala na metal s potpornom strukturom postaje toplinski kratki spoj. Hladnoća putuje niz čelik, hladi potpornu gredu i izvlači vlagu iz zraka. Rezultat je led na konstrukciji, voda koja kaplje i korozija koja može potkopati potporu mnogo prije nego što sama cijev pokaže bilo kakav znak problema. Hladna cipela zaustavlja taj lanac događaja na izvoru.

U Yangzhou Tianshun proizvodimo nosače izoliranih cijevi Cold Shoe od 2012. za terminale za etilen, rashladna postrojenja s amonijakom, mreže za hlađenu vodu i LNG spremnike za sekundarna područja zadržavanja. Princip rada nije se promijenio: između hladne cijevi i toplog čelika umetnite toplinski otporan, ali strukturno čvrst blok. Inženjerski izazov - i razlika između hladne cipele koja radi pet godina i one koja drži tri desetljeća - je u tome kako je taj blok sadržan, zabrtvljen i prilagođen specifičnim uvjetima hladnog rada.

Tablica parametara	Primjer
Vrsta podrške	Kruti, opružni, valjkasti, klizni
Veličina cijevi (NPS/DN)	1/2" do 60" (DN15 - DN1500)
Standard materijala	ASTM A36, SS304, SS316, A105
Standard dizajna	MSS SP-58, ASME B31.1
Maks. Projektirano opterećenje	Do 1000 kN
Raspon temperature	-29°C do +650°C
Površinska zaštita	Vruće pocinčano (HDG), epoksi
Stil stezanja	Dva vijka, tri vijka, U-vijak
Vrsta izolacije	Topla izolacija / hladna izolacija (kriogena)

Kako hladna cipela prekida toplinski put

Hladna cijev leži unutar oblikovanog metalnog postolja, ali ne dodiruje izravno čelik postolja. Umjesto toga, izolacijski blok visoke gustoće nosi težinu cijevi. Taj je blok odabran ne samo zbog svoje toplinske vodljivosti, već i zbog svoje tlačne čvrstoće na najnižoj radnoj temperaturi. Za većinu primjena do -196°C koristimo celularno staklo ili PIR visoke gustoće. Blok je strojno obrađen kako bi odgovarao vanjskom promjeru cijevi na jednoj strani i osnovnoj ploči cipele na drugoj, osiguravajući puni kontakt površine i bez točkastog opterećenja.

Bočne stijenke nosača izoliranih cijevi Cold Shoe obuhvaćaju izolacijski blok sa sve četiri strane. To čini dvije stvari: sprječava pomicanje bloka pod bočnim pomicanjem cijevi i štiti izolaciju od mehaničkih oštećenja. Čelična temeljna ploča ispod bloka jedini je put opterećenja na konstrukciju, a budući da je blok kontinuirani čvrsti sloj, ne postoji izravni put provođenja metal-cijev — hladni most je prekinut.

Zadržavanje vlage na duge staze

Na hladnoj cijevi svaki razmak u parnoj brani postaje mjesto kondenzacije. Voda se nakuplja, smrzava i širi, na kraju uništavajući izolaciju iznutra. Naš dizajn hladnih cipela rješava to na tri načina:

Sam izolacijski blok je zatvorene ćelije, nudeći vrlo nisku propusnost vodene pare čak i ako je vanjski omotač oštećen.

Pružamo kontinuirani metalni profil obloge oko tijela cipele. Parna brana postavljena na licu mjesta na izolaciju cijevi može se zalijepiti izravno na ovaj omotač ljepilom ili trakom, stvarajući neprekinuti omotač.

Za vanjske instalacije ili prostore za ispiranje, nanosimo zrno fleksibilnog brtvila između bočne stijenke papuče i izolacijskog plašta cijevi na sučelju, dodajući sekundarnu barijeru za vlagu.

Materijali koji ostaju čvrsti na niskim temperaturama

Konstrukcijski čelični dijelovi hladne cipele ne smiju postati krti kada su hladni. Standardni konstrukcijski ugljični čelik gubi žilavost zareza znatno iznad točke smrzavanja. Za tijela hladnih cipela i temeljne ploče koristimo:

Niskotemperaturni ugljični čelik (ASTM A350 LF2 ili ekvivalent) za rad do -46°C.

Austenitni nehrđajući čelik (304L, 316L) za kriogene primjene do -196°C, gdje bi ugljični čelik bio krt.

Sav nosivi čelik dolazi s Charpyjevim vrijednostima ispitivanja na udar na projektiranoj minimalnoj temperaturi prema certifikatu EN 10204 tip 3.1. Vijci su A320 L7 ili nehrđajući, odabrani tako da odgovaraju materijalu tijela.

Prilagodba hladnog skupljanja

Hladna cijev se skuplja. 20-metarska linija od nehrđajućeg čelika koja se hladi od sobne do -162°C skuplja se za više od 30 milimetara. Ako je hladna papuča kruto pričvršćena na konstrukciju, to se kretanje prenosi na stijenku cijevi kao aksijalno naprezanje. To rješavamo integracijom klizne ploče s niskim trenjem u bazu hladne cipele. Polirani lim od nehrđajućeg čelika pričvršćen je na donju stranu izolacijskog bloka ili na vrh osnovne ploče, a PTFE ili grafitom impregnirana ploča pričvršćena je na suprotnu površinu. Cipela tada može kliziti s cijevi zadržavajući toplinski prekid. Površina klizača dimenzionirana je tako da se može prilagoditi punom rasponu putovanja od hladnog do ambijentalnog sa sigurnosnom rezervom.

Što dolazi s vašom hladnom narudžbom

Svaki Cold Shoe izolirani nosač cijevi koji isporučujemo ima potporu paketa dokumentacije koji zadovoljava zahtjeve EPC inspekcije:

EN 10204 Tip 3.1 za sve čelične dijelove, s izvješćima o ispitivanju udarca na niske temperature.

Tehničke tablice izolacijskih blokova pokazuju toplinsku vodljivost i tlačnu čvrstoću pri projektiranoj hladnoj temperaturi.

Izvješća o dimenzijama koja potvrđuju debljinu bloka, pomak papuče (ako postoji) i dimenzije temeljne ploče.

Potvrde o ispitivanju koeficijenta trenja klizne ploče, ako je primjenjivo.

Prijave

LNG i NGL nosači cjevovoda u terminalima i postrojenjima za ukapljivanje

Linije za skladištenje i prijenos etilena, propilena i tekućeg amonijaka

Stalci cijevi za hlađenu vodu i slanu vodu u centrima za daljinsko hlađenje i podacima

Rashladne linije u pogonima za preradu hrane i hladnjače

Kriogene cijevne galerije u jedinicama za odvajanje zraka

Zašto Tianshun za hladne cipele?

Hladna cipela je mala komponenta s prevelikim utjecajem. Ako ne uspije, cijeli izolacijski sustav je ugrožen, a nastali led može preopteretiti cijevne police. Naši inženjeri ne biraju standardni blok i ne nadaju se da odgovara - oni unakrsno provjeravaju vašu veličinu cijevi, specifikaciju izolacije, projektnu temperaturu i strukturna opterećenja, a zatim konfiguriraju stopu koja održava izolacijski omotač bez kompromisa. Više od 70% naših kupaca daje ponovne narudžbe, jer znaju da će hladne cipele koje dobiju raditi točno onako kako je izračunato od prvog hlađenja do posljednjeg.

FAQ

P: Koja je najniža temperatura koju vaše hladne cipele mogu podnijeti?

O: Do -196°C za LNG i tekući dušik. Za tekući helij koristimo specijalizirane materijale — kontaktirajte naš tim.

P: Možete li uskladiti naše postojeće specifikacije izolacije i pojedinosti o parnoj brani?

O: Da. Obrađujemo izolacijski blok prema vašem OD-u cijevi i debljini izolacije, a možemo konfigurirati sučelje za brtvljenje plašta prema vašoj vrsti obloge.

P: Trebam li instalirati zasebnu kliznu ploču ili je ona ugrađena u cipelu?

O: Kliznu ploču možemo integrirati tijekom izrade. Dobivate jedan sklop koji podnosi i toplinski prekid i aksijalno pomicanje.

P: Kako spriječiti stvaranje leda na metalnim dijelovima cipele?

O: Hladne čelične površine izolirane su od okolnog zraka pomoću izolacije i obloge postavljene na licu mjesta koja kontinuirano prolazi preko tijela cipele. Nudimo brtvene profile; osoblje gradilišta brtvi rubove.

Prije nego što bilo koji proizvod napusti naše postrojenje, on dovršava potpuni interni program testiranja

Cjeloviti interni program testiranja dovršen je za svaki proizvod prije otpreme. Dimenzionalni i vizualni pregled, PMI (pozitivna identifikacija materijala), ispitivanje tvrdoće, MT/PT ispitivanje bez razaranja kada je primjenjivo, ispitivanje opružnim opterećenjem s krivuljama opterećenja i pomaka i mjerenje debljine premaza dio su ovog programa. Dostavljena su izvješća o tvorničkim ispitivanjima (FTR) i izvješća o ispitivanju materijala (MTR).

Imajte na umu: testiranje unutar kuće nije jednako testiranju treće strane s akreditacijom ILAC-a

Ako je potrebno testiranje uz pratnju treće strane ili laboratorijsko testiranje, ono se nudi kao zasebna dodatna usluga.

Zasebno navedene dodatne usluge inspekcije treće strane

1. Ispitivanje materijala

Usluge dostupne u ovoj kategoriji uključuju analizu kemijskog sastava, ispitivanje rastezanja, Charpyjevo ispitivanje udarom pri niskim temperaturama i ispitivanje tvrdoće.

2. NDT zavarivanje

Ponuđene metode su ispitivanje magnetskim česticama (MT), ispitivanje tekućim penetrantima (PT), ultrazvučno ispitivanje (UT) i radiografsko ispitivanje (RT).

3. Ispitivanje izvedbe opružnog opterećenja

Krivulje opterećenje-pomak dio su ovog ispitivanja.

4. Inspekcija zaštite od korozije vrućim pocinčavanjem / epoksidnim premazom

5. Ispitivanje uz prisustvo svjedoka, nadzor tvornice i inspekcija prije otpreme (PSI)

Zašto se ističemo

Međunarodni sustav potpore cijevi LISEGA kao naše mjerilo

Naša točnost opterećenja, standardi ispitivanja i sustavi dokumentacije mjere se prema međunarodnom sustavu nosača cijevi LISEGA.

Izvan standardnog modela domaćeg dobavljača

Dok standardni domaći proizvođač isporučuje samo proizvod, mi uz svaku opružnu jedinicu uključujemo krivulju opterećenja i pomaka. Osim toga, pomažemo kod SGS testiranja treće strane i inspekcija s očevidom te podržavamo preglede dokumenata PE/CPE inženjera za inozemne projekte.
