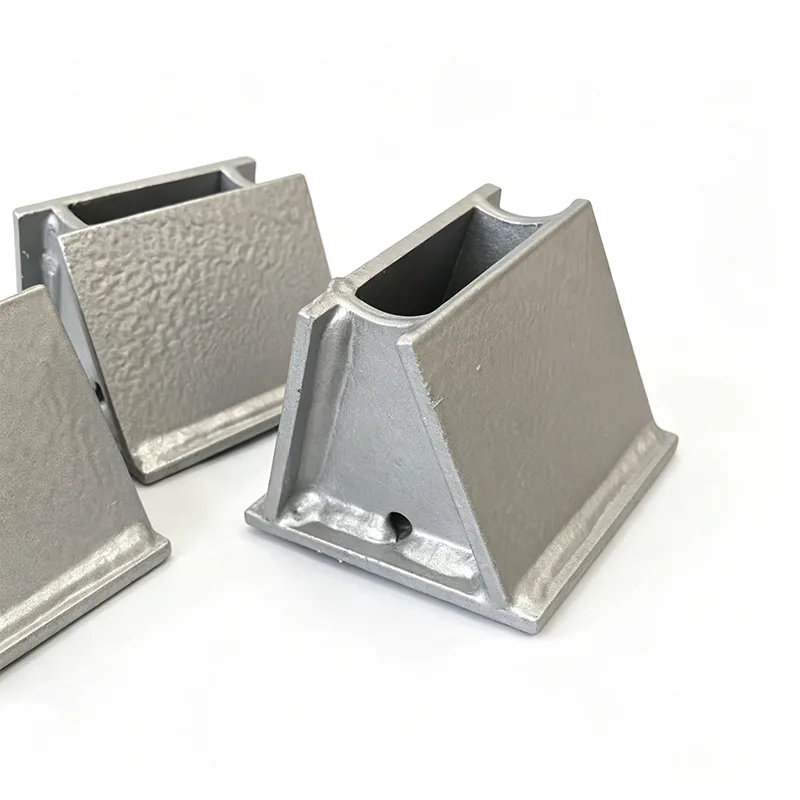

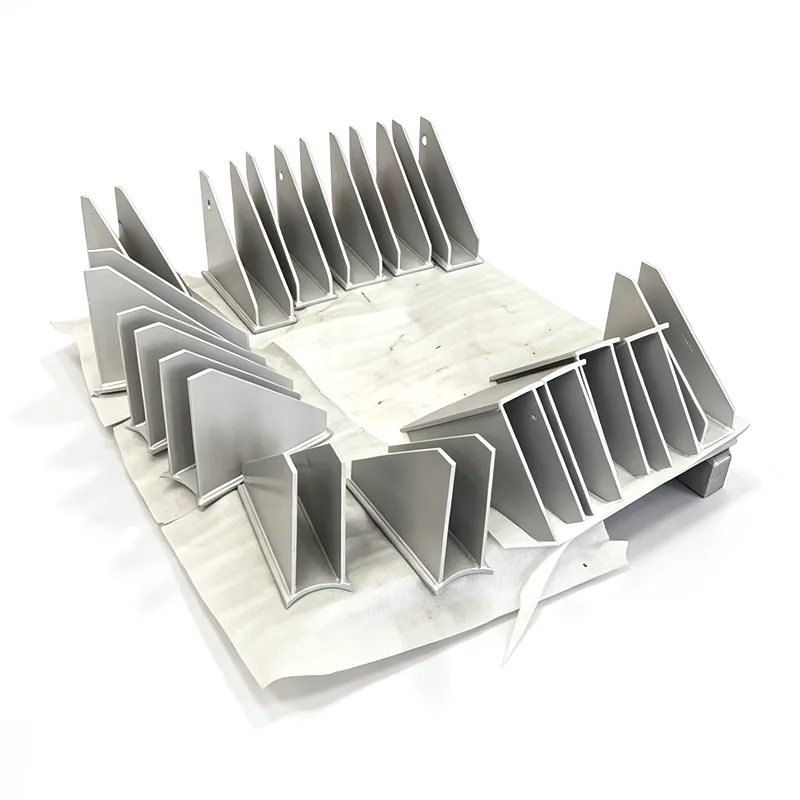

Podupirač papuča za cijevi podesive visine

Na papiru je visina cjevovoda fiksni broj. Na licu mjesta, to je rijetko. Čelični stupovi se talože. Temelji se lagano pomiču. Nosači opruga sabijaju se više ili manje od predviđenog modela naprezanja. Kada cijev završi 10 mm previsoko ili 15 mm prenisko na usisnoj mlaznici pumpe ili prirubnici kompresora, prisilno postavljanje spoja na mjesto nameće opterećenje mlaznice za koje oprema nikada nije bila predviđena. Najjednostavniji način da postignete ispravnu visinu - i zadržite je ispravnu - je cijev koju možete prilagoditi.

U našoj tvornici u Jiangsuu proizvodimo potporu za cijevne papuče podesive visine od 2012. Sam dizajn nije kompliciran, ali natjerati ga da pouzdano drži položaj pod teretom, toplinskim pomicanjem i vibracijama jest. Naše podesive cipele to rade upravo sada ispod parnih kolektora u jugoistočnoj Aziji, cjevovoda za hlađenu vodu na Bliskom istoku i nosača LNG cijevi u Sjevernoj Americi.

Kako funkcionira prilagodba – i zašto ostaje

Jezgra sklopa je vreteno s navojem koje se proteže između postolja cijevi i osnovne ploče. Okretanje matice za podešavanje podiže ili spušta cijev u finim koracima. Nakon što je visina postavljena, dva neovisna mehanizma za zaključavanje ulaze u igru:

Teška protumatica zategnuta je protiv glavnog tijela, sprječavajući puzanje pod okomitim opterećenjem.

U većim veličinama, sekundarni vijak za zaključavanje ili podijeljeni prsten koji mehanički blokira rotaciju, čak i pod trajnim vibracijama od klipnih kompresora ili plinskih vodova visokog protoka.

Svaka cipela prije slanja je tvornički testirana na 1,5 puta veći od nazivnog kapaciteta. Komponente s navojem izrađene su od okrugle šipke — nisu izrezane od šipke s navojem — tako da su nosivi navoji punog profila i bez naprezanja koja mogu puknuti standardni klin pod savijanjem.

Materijali koji odgovaraju vašoj usluzi

Standardne podesive cipele izrađene su od ugljičnog čelika, s vrućim pocinčavanjem kao zadanom zaštitom od korozije. Za korozivna okruženja ili okruženja koja se ispiraju isporučujemo potpuno nehrđajuće verzije u 304L ili 316L. Površine navoja obložene su smjesom protiv žuljenja tijekom sastavljanja kako bi se spriječilo zapinjanje - to je važno jer matica za podešavanje koja se ne može okrenuti na licu mjesta više nije podesiva.

Kada je nosač cijevnih papuča podesivih po visini vruć ili hladan, integriramo nosivi izolacijski blok (PIR ili celularno staklo) između postolja cijevi i potporne šipke. Izolacija je dimenzionirana tako da odgovara debljini izolacije cijevi, a put parne brane ostaje kontinuiran - nema hladnih točaka, nema kondenzacije.

Gdje podesive papuče za cijevi čine razliku

Usisni i ispusni cjevovod pumpe i kompresora, gdje opterećenja mlaznice moraju ostati unutar dopuštene ovojnice proizvođača.

Nosači cijevnih nosača u područjima podložnim slijeganju tla ili uzdizanju od smrzavanja.

Vodovi kojima je potreban precizan nagib za drenažu ili procesni tok, kao što su cjevovod za ispuhivanje kotla ili vodovi plinskog goriva.

Sustavi s oprugom u kojima hladnom položaju treba fino podešavanje nakon prijenosa opterećenja s privremenih oslonaca.

Naknade i spajanja, gdje postojeća kota cijevi ne odgovara potpuno novoj ruti.

Većina podesivih nosača na tržištu su ili kataloški artikli s ograničenim putovanjem ili potpuno prilagođeni komadi s dugim rokovima isporuke. Mi sjedimo između: možemo uzeti standardni dizajn i modificirati raspon visine, dimenzije temeljne ploče ili debljinu izolacije prema vašim specifikacijama projekta — obično unutar istog vremena kao i fiksna cipela. Naš inženjerski tim radi izravno s vaše izometrije i popisa podrške, te će vas pitati o opterećenju hidrotestom, projektiranoj temperaturi i očekivanom kretanju prije nego što finaliziramo crtež. Ta razina provjere je ono što pretvara jednostavnu podesivu cipelu u potporu koju ne morate ponovno posjećivati ​​tijekom puštanja u pogon.

FAQ

P: Koliki raspon prilagodbe možete osigurati?

O: Standardni dizajni nude ±25 mm do ±100 mm hoda. Mogući su veći rasponi — recite nam što trebate.

P: Hoće li postavka ostati pod vibracijom?

O: Da. Koristimo sigurnosnu maticu plus mehaničku značajku protiv okretanja na svim veličinama. Sklop je tvornički ispitan kako bi ostao stabilan pod cikličkim opterećenjem.

P: Može li se cipela namjestiti dok je cijev napunjena?

O: Manje prilagodbe trimanja obično se mogu izvršiti pod opterećenjem. Za veće korekcije preporučamo da prvo smanjite opterećenje kako biste zaštitili navoje.

P: Nudite li verziju za izolirane hladne ili tople cijevi?

O: Da. Integriramo nosivi izolacijski blok veličine prema vašoj debljini izolacije, zajedno sa zabrtvljenom stazom parne brane.
