Precizni nosači s konstantnom oprugom za cjevovode velikog pomaka s ujednačenim opterećenjem

Neki redovi malo opraštaju. Zbirnik vode za hlađenje može podnijeti promjenu sile potpore od 20% a da to nitko ne primijeti. Ali tu su i vodovi koji ništa ne opraštaju — ulazni cjevovodi parne turbine, reaktorske mlaznice, usisni vodovi kompresora, vodovi visokoenergetskih kotlova. Na njima, čak i mala promjena u okomitoj sili može izbaciti prirubnicu iz poravnanja ili preopteretiti mlaznicu. Tada prelazite s varijabilne opružne potpore na stalnu opružnu potporu. NaTianshun, već 14 godina gradimo stalne opružne potpore i naučili smo da svaki projekt ima barem nekoliko lokacija na kojima se o njima ne može pregovarati.

Krivulja opterećenje-pomak dobivena tipskim ispitivanjem stalnog opružnog nosača/vješalice. Horizontalna os označava pomak dok vertikalna os predstavlja opterećenje. Krivulja ostaje približno vodoravna preko punog radnog hoda, pokazujući da potporna sila ostaje u biti konstantna kada se cijev savija zbog toplinskog širenja i skupljanja.

Ovim tipskim ispitivanjem provjerava se postojanost opterećenja, stabilnost punog hoda i radna pouzdanost konstantnih opružnih jedinica. Sve proizvodne jedinice podliježu kalibraciji opterećenja prije otpreme, s odstupanjem opterećenja kontroliranim unutar ±6% u skladu s ANSI/MSS‑SP‑58‑2018 i NB/T47038‑2013.

Ovi proizvodi su primjenjivi na industrijske cjevovodne sustave s velikim toplinskim pomakom, uključujući glavne cjevovode pare i druge visokotemperaturne i visokotlačne cjevovode.

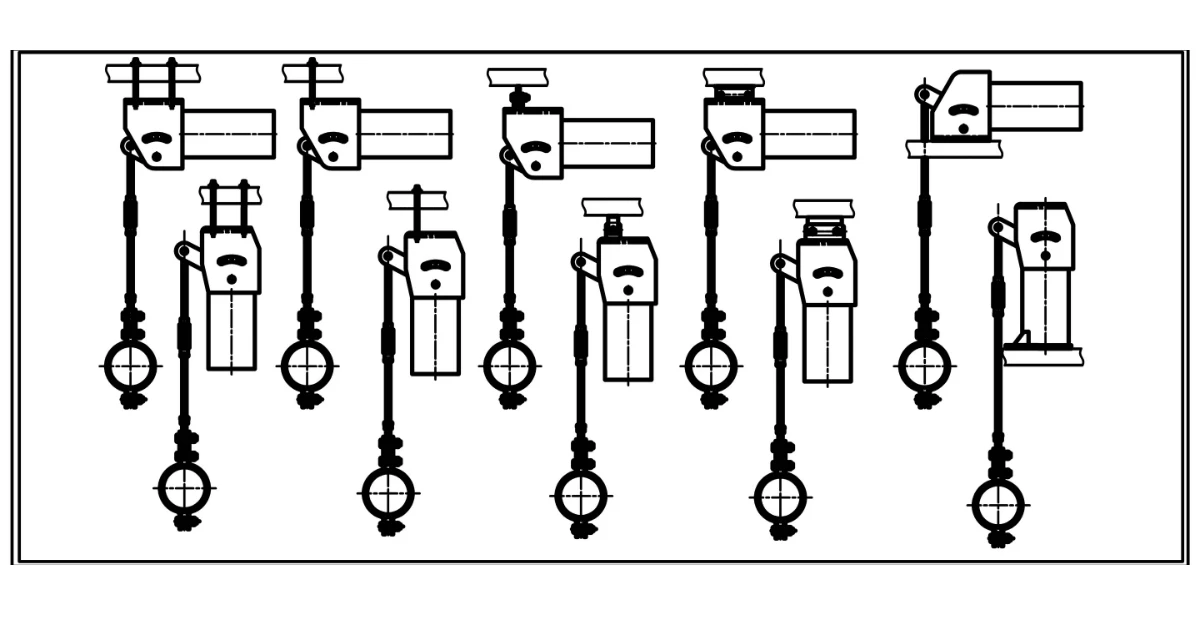

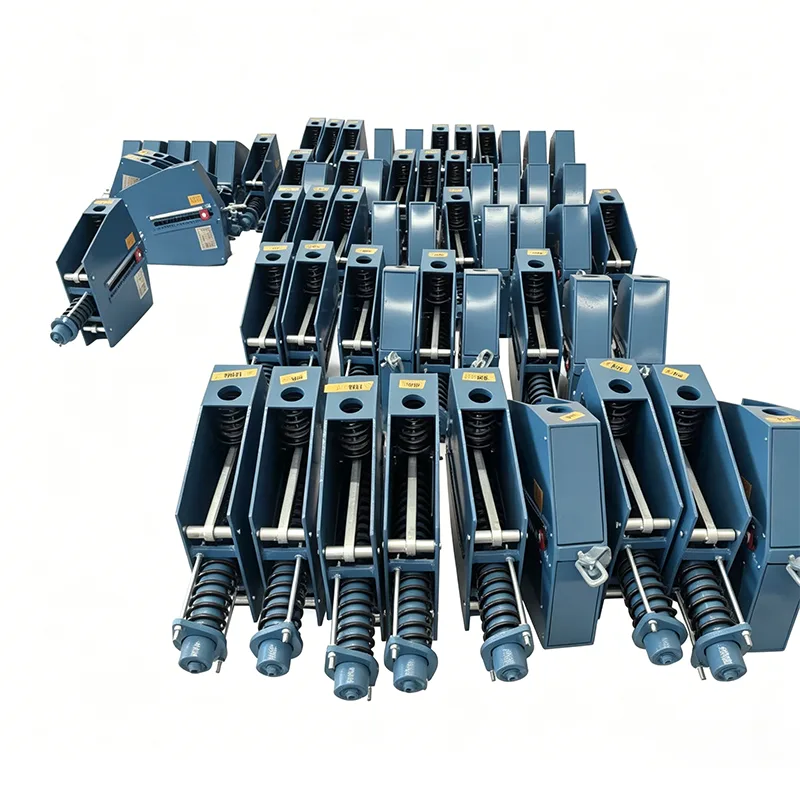

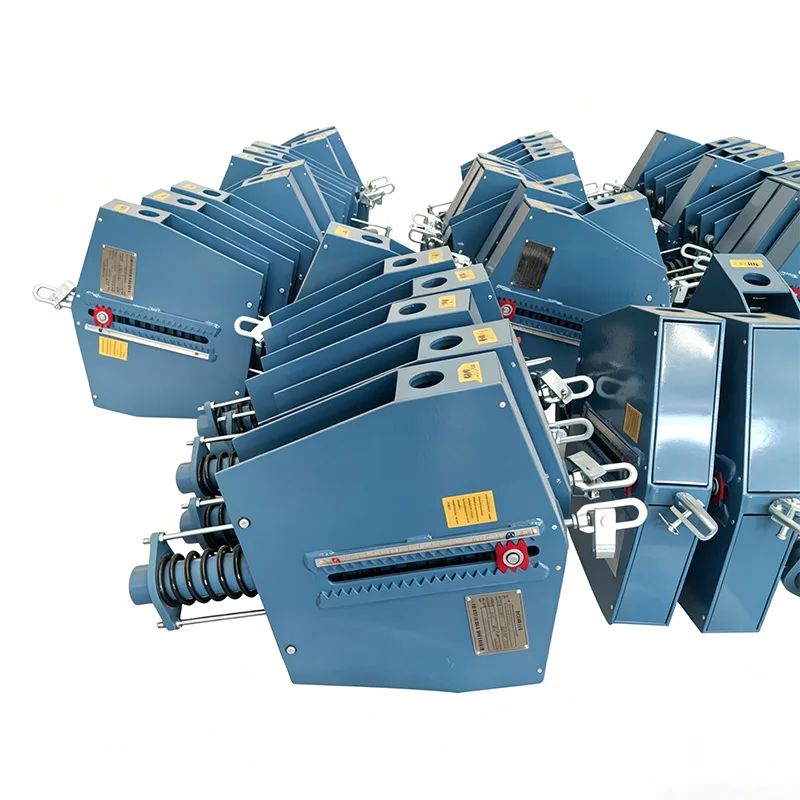

Mehanizam unutar stalnog opružnog oslonca dizajniran je za pružanje gotovo ravne potporne sile u cijelom rasponu kretanja. Kako se cijev pomiče gore ili dolje - ponekad 200 mm, ponekad više - opterećenje na točki oslonca ostaje unutar uskog pojasa, obično ±5% ili više. To se postiže pomoću namotaja poluge i opruge, često sa zvonastom polugom ili bregastim mehanizmom, ovisno o seriji dizajna. Proizvodimo vodoravne i okomite tipove okvira, a možemo uskladiti montažnu i dimenzionalnu ovojnicu kako bi odgovarala vašim postojećim nacrtima nosača cijevi.

Gdje stalne opružne potpore odgovaraju sustavu potpore

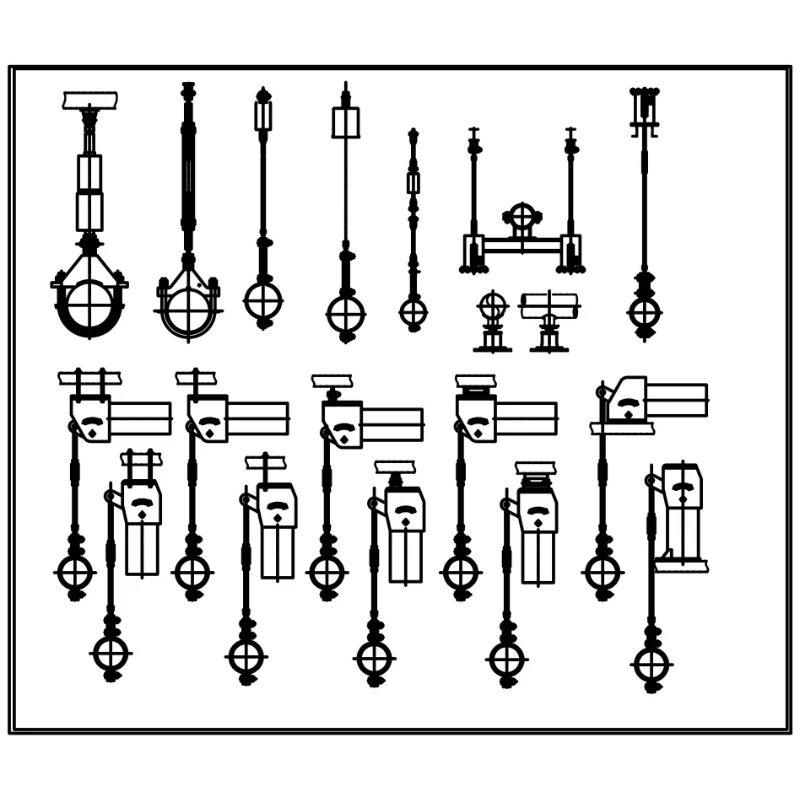

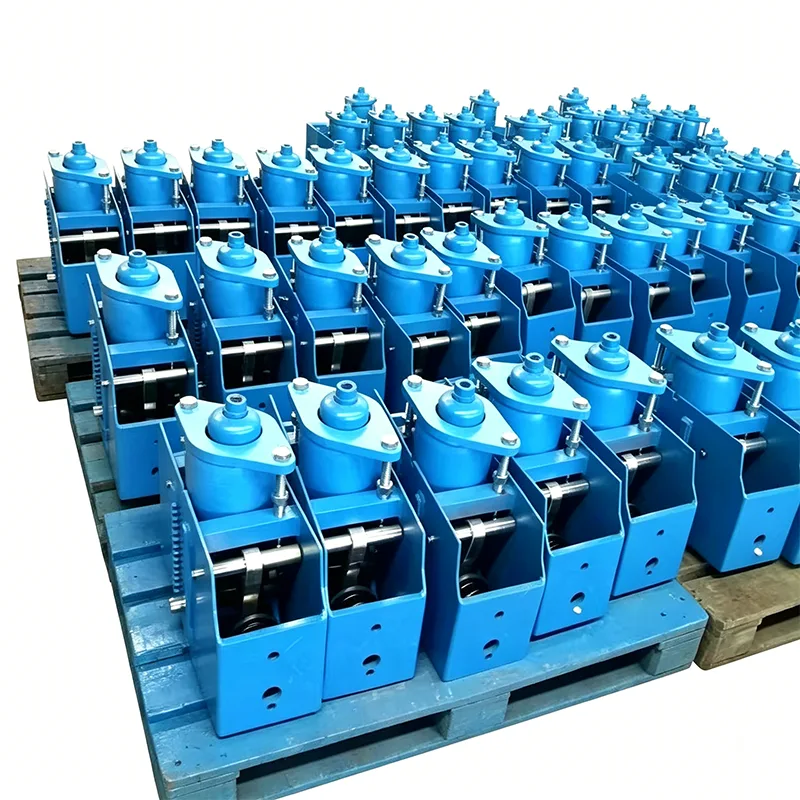

Stalna opružna potpora nikada ne radi sama. Na parovodu visoke temperature, na primjer, obično ćete vidjeti sklop konstantne opruge koji radi zajedno scipele za cijevikoje su širile teret inosači cijevikoji upravljaju bočnim ograničenjem. Na nadzemnim vodovima, isti stalni opružni mehanizam često je ugrađen u aopružna vješalicakonfiguracija — opruga se nalazi u kućištu postavljenom na vrhu, a šipka za ispuštanje spaja se na cijev ispod. Kada vod zahtijeva toplinsku izolaciju do točke oslonca, često ćemo upariti konstantnu oprugu s predizoliranim nosačem cijevi kako bi izolacija ostala kontinuirana i spriječio gubitak topline ili kondenzaciju na stezaljci. Iako je sama opruga komponenta visokih specifikacija, cijeli sustav radi samo ako su susjedni nosači pravilno dizajnirani.

Tehničke specifikacije proizvoda

Standardi koje slijedimo

ANSI/MSS SP-58 i SP-69 za dizajn i proizvodnju

ASME B31.3 za aplikacije procesnih cjevovoda

GB/T 17116

Također se proizvodi prema DIN, JIS ili podatkovnim tablicama specifičnim za klijenta

Naš tvornički sustav kvalitete ima certifikat ISO 9001:2015. Dostupna je inspekcija treće strane prema zahtjevima ASME, API ili PED.

Pitanja koja klijenti postavljaju

P1: Kako mogu znati trebam li doista konstantnu opružnu potporu ili je dovoljna promjenjiva?

Provjerite svoje izvješće o naprezanju cijevi. Ako je dopuštena varijacija opterećenja na toj točki potpore ispod 6-8% vrućeg opterećenja, nalazite se u stalnom području proljeća. Ako je ograničenje opterećenja mlaznice na povezanoj opremi vrlo malo, ista stvar. Ako ste u nedoumici, proslijedite nam izometriju naprezanja i pomoći ćemo vam da odlučite — besplatno.

P2: Možete li uskladiti dimenzije postojeće opružne potpore koju mijenjamo?

Da, redovito vršimo obrnuti inženjering i gradimo zamjene za stare jedinice. Pošaljite nam stare podatke s natpisne pločice, ukupne dimenzije i zahtjeve za teret i putovanje. Izradit ćemo novu jedinicu koja odgovara istom uzorku vijaka i visinama veze.

P3: Koja je najveća konstantna potpora opruge koju ste napravili?

Isporučili smo jedinice nosivosti preko 40 metričkih tona i raspona kretanja od 350 mm. Oni su bili za glavne parne cijevi s teškim stijenkama u elektrani. Možemo ići veće ako je potrebno, ali u određenom trenutku ima smisla razgovarati o tome bi li praktičnije bilo više manjih jedinica ili drugačiji raspored podrške.

P4: Kako testirati stalnu opružnu potporu prije slanja?

Montiramo jedinicu na ispitni okvir, postavljamo je na specificirano opterećenje i kružimo kroz puni hod više puta dok bilježimo opterećenje na više pozicija. Varijacija opterećenja mora biti unutar zajamčenog raspona tolerancije, obično ±5%. Iscrtavamo stvarnu krivulju opterećenja i progiba i uključujemo je u izvješće o ispitivanju. Putna vaga je kalibrirana, a klinovi za zaključavanje su ugrađeni za transport.

P5: Možete li ih izraditi od nehrđajućeg čelika za offshore ili korozivna okruženja?

Da. Napravili smo potpune postoljane opružne nosače od nehrđajućeg čelika 304 i 316 za offshore platforme i obalne LNG terminale. Također nudimo posebne sustave boja — premaze za pomorsku plovidbu, visokotemperaturne temeljne premaze bogate cinkom — ovisno o okruženju ugradnje.

P6: Koje je vrijeme isporuke za narudžbu stalne opružne potpore?

Prilagođeni sklopovi konstantnih opruga obično se isporučuju u roku od 35–45 dana od potvrde narudžbe. Ako imate više jedinica s identičnim projektnim parametrima, možemo serijski proizvoditi i skratiti raspored. Hitne zamjene za jednu pokvarenu jedinicu ponekad se mogu ubrzati na 20-25 dana - razgovarajte s nama o svom vremenskom rasporedu.

Testiranje i dokumentacija

Konstantni opružni nosači napuštaju našu tvornicu s paketom dokumentacije koji uključuje:

Izvješće o ispitivanju opterećenja sa stvarnom krivuljom opterećenja i progiba

Izvješće o pregledu dimenzija

Certifikati materijala (EN 10204 3.1)

Zapisi o kvalifikaciji postupka zavarivanja (ako je primjenjivo)

Upute za montažu i održavanje

Fotografije gotove jedinice s vidljivim serijskim brojem

Također možemo organizirati neovisnu inspekciju treće strane tijekom testiranja. SGS, BV i TÜV svjedočili su testovima u našem pogonu u Yangzhou.

Mi se bavimo prilagodbom

Ne postoje dvije potpuno iste aplikacije konstantne opruge. Tijekom godina prilagodili smo:

Orijentacija okvira (na podu, na zidu, na stropu, obrnuto)

Nestandardne duljine putovanja i koraci opterećenja

Dizajn s dvostrukom oprugom za vrlo teška opterećenja u kompaktnom okviru

Ugrađeno hidrauličko prigušivanje za seizmička mjesta ili mjesta s visokim vibracijama

Indikacija položaja s mogućnošću daljinskog očitavanja

Visokotemperaturne opruge za parovode koji rade iznad 450°C

Vi osiguravate opterećenja cjevovoda i prostorna ograničenja, a mi ćemo konstruirati stalnu opružnu potporu koja se odmah pričvršćuje.

Bilješke našeg inženjerskog tima iz stvarnog svijeta

Nekoliko praktičnih stvari koje smo naučili iz projekata širom svijeta:

Kada specificirate stalnu potporu opruge, također provjerite potporni čelik. Jedinica s konstantnom oprugom sama po sebi može biti teška — ponekad preko tone — a konstrukcijska greda na kojoj se nalazi treba to podnijeti plus opterećenje cijevi.

Uvijek odredite igle za zaključavanje za otpremu. Bez njih, opruga se može pomaknuti tijekom transporta i ljestvica se može pomaknuti. Naše igle su obojene u jarkocrvenu boju kako ih osoblje na gradilištu ne bi moglo propustiti tijekom instalacije.

Ako će se jedinica postavljati na otvorenom u prašnjavom ili pjeskovitom okruženju, razmislite o zabrtvljenim zakretnim čahurama ili mazivima. Prljavština u mehanizmu poluge jedna je od rijetkih stvari koje mogu uzrokovati da konstantna opruga visi.

Na zamjenskim poslovima provjerite postojeći smjer putovanja i raspoloživi prostor prije izrade. Vidjeli smo slučajeve u kojima je originalna jedinica bila nagurana u uski kut, a nova je trebala malo drugačiji okvir da stane.

Zašto Tianshun za stalne opružne potpore?

Konstantni opružni nosači visoko su precizni kraj svijeta nosača cijevi. Ne možete si priuštiti da imate slabiji učinak, jer je povezana oprema obično najskuplja stvar na parceli. Gradimo ove jedinice uz razumijevanje da će ih netko pustiti u pogon u 3 sata ujutro tijekom pokretanja postrojenja i da moraju raditi prvi put.

Naši stalni opružni nosači rade danas u energetskim blokovima kombiniranog ciklusa, jedinicama za rafineriju sirove nafte, linijama za gašenje krekera etilena i cjevovodima LNG cool box-a. Svaki je proizveden u našoj vlastitoj tvornici u Yangzhou, testiran od strane našeg tima i isporučen s punom dokumentacijom. Ne prepakiramo tuđe proizvode - sami ih izrađujemo.

Ako vaš projekt uključuje stalne opružne potpore, opružne vješalice ili predizolirane cijevi, pošaljite nam svoj popis potpora ili podatke o opterećenju. Izradit ćemo tvornički izravnu ponudu, zajedno s podatkovnom tablicom za odabir i rasporedom isporuke. Također ste dobrodošli da posjetite našu proizvodnu liniju i vidite kako gradimo i testiramo ove jedinice prije nego što napuste trgovinu.
