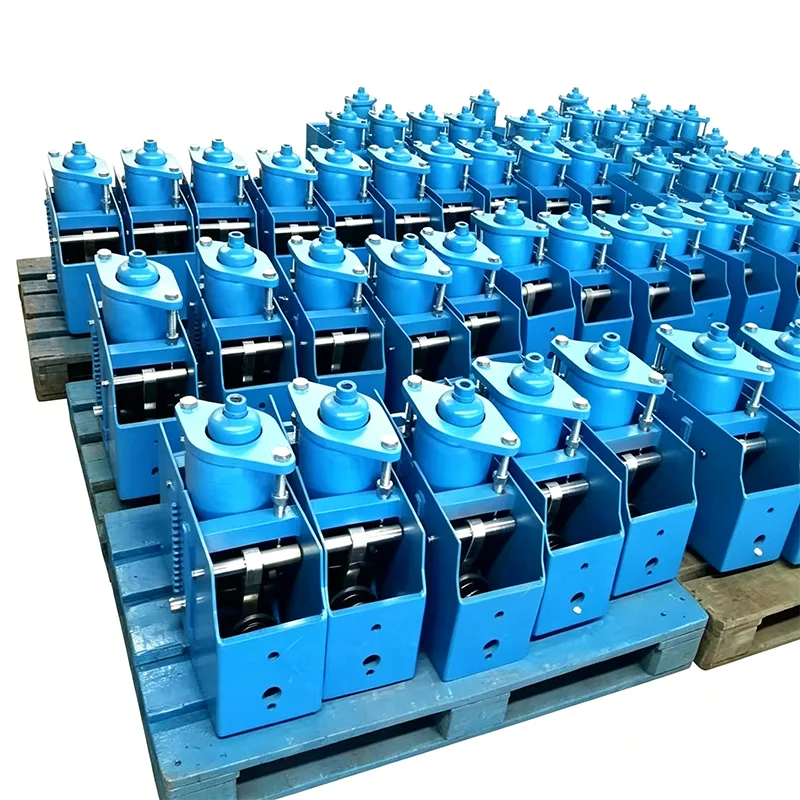

Kemijska tvornica Stalna opružna podrška

Osnovan 2012., Yangzhou Tianshun Pipeline Technology ima 14 godina predanog istraživanja i razvoja i iskustva u proizvodnji potpornih proizvoda za industrijske cjevovode. Naš Chemical Plant Constant Spring Support temeljni je proizvod razvijen posebno za karakteristike kontinuirane proizvodnje i složenih radnih uvjeta kemijske industrije, a služio je desecima kemijskih industrijskih projekata diljem svijeta.

Krivulja opterećenje-pomak dobivena tipskim ispitivanjem stalnog opružnog nosača/vješalice. Horizontalna os označava pomak dok vertikalna os predstavlja opterećenje. Krivulja ostaje približno vodoravna preko punog radnog hoda, pokazujući da potporna sila ostaje u biti konstantna kada se cijev savija zbog toplinskog širenja i skupljanja.

Ovim tipskim ispitivanjem provjerava se postojanost opterećenja, stabilnost punog hoda i radna pouzdanost konstantnih opružnih jedinica. Sve proizvodne jedinice podliježu kalibraciji opterećenja prije otpreme, s odstupanjem opterećenja kontroliranim unutar ±6% u skladu s ANSI/MSS‑SP‑58‑2018 i NB/T47038‑2013.

Ovi proizvodi su primjenjivi na industrijske cjevovodne sustave s velikim toplinskim pomakom, uključujući glavne cjevovode pare i druge visokotemperaturne i visokotlačne cjevovode.

Osnovne funkcije i vrijednost proizvoda

Cjevovodi kemijskih postrojenja stvaraju značajan toplinski pomak zbog srednjih temperaturnih fluktuacija. Opterećenje potpore običnih vješalica varira s pomakom, lako uzrokujući deformaciju cjevovoda, oštećenje povezane opreme, pa čak i srednje rizike curenja.

Preko mehanizma za ravnotežu zakretnog momenta opruge, Chemical Plant Constant Spring Support pruža dosljednu potpornu silu tijekom cijelog hoda toplinskog pomaka cjevovoda, potpuno eliminirajući dodatno naprezanje uzrokovano toplinskim širenjem i skupljanjem cjevovoda i osiguravajući dugoročno stabilan rad kemijskih cjevovoda.

Tehničke specifikacije proizvoda

Tablica specifikacija vješalice sa stalnom oprugom	Primjer
Model / serija	PH, LH, CA, CS, TH
Kapacitet opterećenja (radni)	0,1 kN - 500 kN
Ukupno putovanje	50 mm, 100 mm, 200 mm, 400 mm
Pravo putovanje	Do 600 mm
Odstupanje opterećenja (tolerancija)	±5% (standardno) / ±3% (visoka prec.)
Položaj ugradnje	Horizontalno / Vertikalno
Završetak kućišta	Vruće pocinčano / epoksi
Radna temp.	-20°C do +80°C (ambijentalna)
Materijal zavojnice opruge	60Si2Mn / 50CrVA
Raspon podešavanja opterećenja	±10% (podešavanje polja)

Ekskluzivne prednosti prilagodbe za kemijske scenarije

Ciljajući na karakteristike kemijskih tvornica visoke korozije, neprekidnog rada 24/7 i strogih sigurnosnih zahtjeva, proizvod je posebno optimiziran:

▶  Antikorozivna prilagodba: Prilagodljivo korozivnim okruženjima kemijskih postrojenja, s prilagođenim rješenjima uključujući kućišta od nehrđajućeg čelika, jaku antikorozivnu prevlaku i oplatu otpornu na kiseline i lužine

▶  Visoka otpornost na zamor: Jezgrene opruge podvrgnute su 10.000 ispitivanja zamora punim hodom, prikladne za dugotrajan nesmetan rad kemijskog postrojenja

▶  Precizna konstantna kontrola sile: odstupanje opterećenja strogo kontrolirano unutar ±5%, eliminirajući curenje sučelja cjevovoda i oštećenje opreme uzrokovano koncentracijom naprezanja

▶  Bez otklanjanja pogrešaka na licu mjesta: Prethodno komprimirano i kalibrirano prije isporuke, izravno podignuto i instalirano na licu mjesta bez sekundarne prilagodbe, smanjujući vrijeme prekida projekta

Sustav kontrole proizvodnje i kvalitete (osiguranje profesionalnosti)

Sveobuhvatno interno testiranje provodi se na svakom proizvodu prije otpreme

Prije otpreme, svaki proizvod prolazi kroz kompletan interni proces testiranja. Ovaj proces uključuje dimenzionalni i vizualni pregled, PMI (pozitivna identifikacija materijala), ispitivanje tvrdoće, MT/PT ispitivanje bez razaranja gdje je primjenjivo, ispitivanje opružnog opterećenja s krivuljama opterećenja i pomaka i mjerenje debljine premaza. Isporučuju se izvješća o tvorničkim ispitivanjima (FTR) i izvješća o ispitivanju materijala (MTR).

Pojašnjenje o akreditaciji treće strane

Interno testiranje nije isto što i testiranje treće strane koje je akreditirao ILAC. Ako je potrebno testiranje uz pratnju treće strane ili laboratorijsko testiranje, ono se može pružiti kao zasebna dodatna usluga.

Izborne usluge inspekcije treće strane (navedene zasebno)

1. Ispitivanje materijala

Ova usluga pokriva analizu kemijskog sastava, ispitivanje rastezanja, Charpyjevo ispitivanje niskotemperaturnim udarom i ispitivanje tvrdoće.

2. NDT zavarivanje

Dostupne metode uključuju ispitivanje magnetskim česticama (MT), ispitivanje tekućim penetrantima (PT), ultrazvučno ispitivanje (UT) i radiografsko ispitivanje (RT).

3. Ispitivanje izvedbe opružnog opterećenja

Uključene su krivulje opterećenje-pomak.

4. Inspekcija zaštite od korozije vrućim pocinčavanjem / epoksidnim premazom

5. Ispitivanje uz prisustvo svjedoka, nadzor tvornice i inspekcija prije otpreme (PSI)

Naše istaknute prednosti

Uspoređeno s LISEGA međunarodnim sustavom potpore cijevi

Naša točnost opterećenja proizvoda, standardi ispitivanja i sustavi dokumentacije uspoređeni su s međunarodnim sustavom nosača cijevi LISEGA.

Više od standardnog domaćeg dobavljača

Za razliku od standardnih domaćih proizvođača koji isporučuju samo sam proizvod, uz svaku opružnu jedinicu isporučujemo i krivulju pomaka opterećenja. Također pomažemo u organiziranju SGS testiranja treće strane i očevidnih inspekcija te podržavamo preglede dokumenata od strane PE/CPE inženjera za inozemne projekte.

Implementacija projekta i osiguranje usluge (autoritet i vjerodostojnost)

Više od 14 godina, naša Chemical Plant Constant Spring Support je bila postavljena u rafinerijama, finim kemijskim parkovima i farmaceutskim projektima diljem Kine, jugoistočne Azije, Europe i Južne Amerike, uz dugoročna ponovljena partnerstva s više EPC izvođača:

▶  Svi proizvodi dolaze s potpunim certifikatima o materijalu i izvješćima o inspekciji, u skladu sa specifikacijama prihvaćanja kemijske sigurnosti projekta

▶ Potpuna podrška životnog ciklusa: izračun opterećenja prije prodaje, smjernice za instalaciju na licu mjesta i 24-satni tehnički odgovor nakon prodaje

▶  Proizvodna baza Jiangsu ima namjenske logističke kanale za kemijske projekte, omogućujući ubrzanu isporuku za hitne narudžbe

Informacije o suradnji

Ako vaš kemijski projekt zahtijeva prilagođenu opružnu potporu Chemical Plant Constant, ili je potrebna prilagodba dizajna za posebne radne uvjete kao što su visoka temperatura i jaka korozija, obratite se izravno našem tehničkom timu. Pružit ćemo kompletno rješenje odabira i ponudu.
