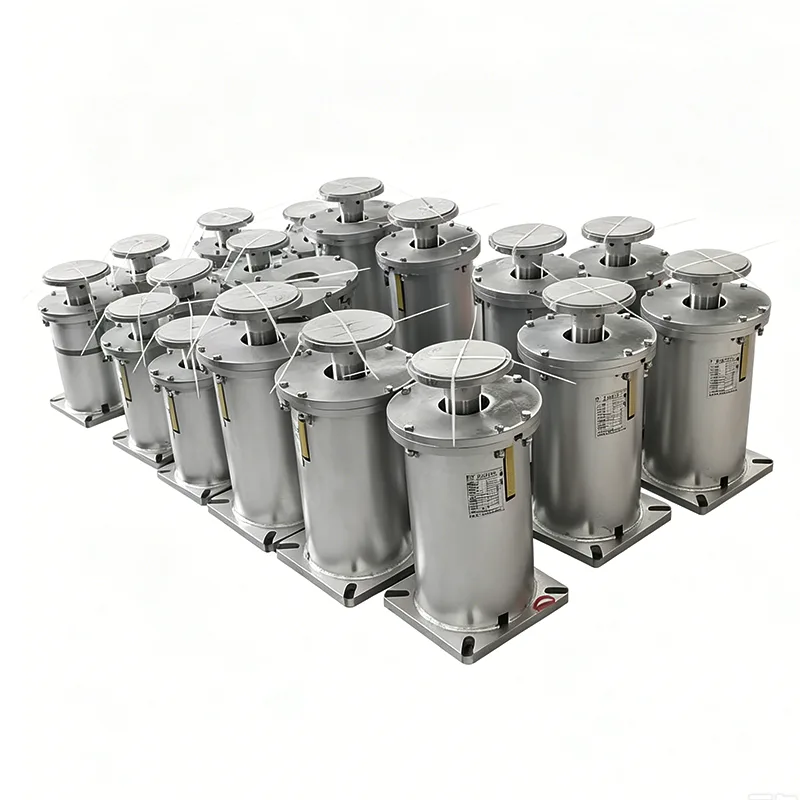

Podesivi promjenjivi opružni nosači za toplinsko kretanje cjevovoda s promjenjivim opterećenjima

Ne treba svaka cijev stalna potporna sila. Zapravo, većina vodova s ​​kojima imamo posla - procesni cjevovodi, kolektori, vodovi rashladne vode - rade sasvim dobro s varijabilnom potporom opruge. NaTianshun, isporučujemo varijabilne opružne jedinice iz naše tvornice u Yangzhou već 14 godina i one su vjerojatno najčešća vrsta opružnih nosača koje isporučujemo. Ako ste prošli kroz stalak za cijevi elektrane ili rafineriju, velike su šanse da su limenke s oprugama koje ste vidjeli kako vise s čelika ili na T-stupovima bile varijabilni nosači opruga.

Ova slika prikazuje krivulju performansi pomaka opterećenja promjenjivog opružnog nosača/vješalice, uključujući ključne parametre opterećenja i pomaka za provjeru točnosti nosivosti proizvoda i radne pouzdanosti.

Svaka jedinica podliježe kalibraciji opterećenja i testiranju performansi prije otpreme. Odstupanje podešenog opterećenja kontrolira se unutar ±5%, u skladu s međunarodnim standardom ANSI/MSS‑SP‑58‑2018 kao i NB/T47039‑2013.

Proizvodi ispunjavaju tehničke zahtjeve za energetske, petro‑kemijske i druge industrijske cjevovodne sustave. Prema MSS-SP-58-2018, najveća dopuštena varijabilnost opterećenja za varijabilne opružne jedinice ne smije premašiti 25% radnog vrućeg opterećenja unutar punog radnog hoda.

Tehničke specifikacije proizvoda

Tablica specifikacija varijabilne opružne vješalice	Primjer
Vrsta/konfiguracija vješalice	Vrsta A, B, C, D, E, F, G
Veličina opruge / br.	br. 0 - br. 22
Travel Range	30 mm, 60 mm, 90 mm, 120 mm 180 mm
Radno opterećenje	0,2 kN - 400 kN
Instalirano opterećenje (hladno opterećenje)	kN / kgf
Radno opterećenje (vruće opterećenje)	kN / kgf
Smjer kretanja	Gore/dolje
Varijabilnost (%)	≤ 25% (standardno)
Površinska obrada	Vruće pocinčano/lakirano
Materijal kućišta	Ugljični čelik (Q235/Q355)

Ideja je jasna: dok se cijev pomiče gore ili dolje zbog toplinskog širenja, opruga unutar nje se sabija ili opušta, a potporna sila se malo mijenja. To je "varijabilni" dio. Promjena sile je predvidljiva i ostaje unutar raspona koji je vaš inženjer za naprezanje cijevi već dopustio. Kada je dopuštena varijacija opterećenja, recimo, 15% ili 20%, nema potrebe dodatno trošiti nastalna potpora opruge. Dobivate istu funkciju — okomito upijanje putovanja, nošenje težine — po nižoj cijeni i s jednostavnijim, kompaktnijim dizajnom. Zato projektne specifikacije često navode varijabilne opružne potpore kao zadane, pozivajući samo konstantni tip za kritične spojne točke.

Varijabilni opružni nosači u široj slici

Na postolju za cijevi, varijabilni opružni nosač rijetko stoji sam. Obično radi ruku pod ruku s krutim nosačima cijevi i papučama cijevi koje preuzimaju vlastitu težinu i vode cijev. Varijabilna opruga upravlja okomitim kretanjem. Kada se isti opružni element ugradi u gornje spojeni sklop koji visi na čeliku iznad glave, cijela se postavka često naziva opružna vješalica — to je još uvijek varijabilni opružni mehanizam, samo instaliran naopako. A na izoliranim hladnim vodovima često ćete vidjeti opružni nosač uparen s predizoliranim nosačem cijevi na kontaktnoj točki cijevi, tako da se izolacija ne zgnječi i hladna cijev ne znoji.

Što je unutar promjenjivog nosača opruge

Naš dizajn održavamo jednostavnim i robusnim. Evo pogleda na tipične građevinske materijale koje koristimo:

komponenta	Materijal	Zašto ga koristimo
Zavojna opruga	Opružni čelik 60Si2MnA ili 50CrVA	Dugi vijek trajanja, unaprijed podešeno i testirano opterećenjem
Kućište (može)	Ugljični čelik Q235B, obojen plavom bojom RAL 5015	Čvrst, zavarljiv, otporan na vremenske uvjete
Kapa opruge / prirubnica opterećenja	Q235B ili 20# kovani čelik	Ravnomjerno prenosi opterećenje cijevi na oprugu
Indikator putovanja i ljestvica	Nehrđajući čelik ili anodizirani aluminij	Jasno čitanje, neće hrđati
Donji priključak (čahura s navojem ili prirubnica)	Ugljični čelik A105	Standardni NPT ili s prirubnicom po zahtjevu

Sva opružna žica dolazi s potvrdama o ispitivanju mlina. Opruge smo kalibrirali i unaprijed namjestili prije sastavljanja — čime se oslobađamo bilo kakvog početnog skupa i osiguravamo da krivulja opterećenje-progib odgovara projektnim podacima.

Standardi prema kojima radimo

ANSI/MSS SP-58 – upravlja dizajnom i proizvodnjom nosača cijevi

ASME B31.3 – procesni cjevovodi, naširoko spominjani u EPC-ovima

GB/T 17116 – Kineski standard za vješalice i nosače cijevi

EN 10204 3.1 certifikat materijala kao standard za izvozne narudžbe

Naša tvornica provodi sustav upravljanja kvalitetom ISO 9001:2015. Svaki korak, od ulaznog čelika do konačnog ispitivanja opterećenja, dokumentiran je.

Često postavljana pitanja

P1: Koju varijaciju opterećenja trebam očekivati?

Tipično između 10% i 25% vrućeg opterećenja, ovisno o krutosti opruge i hodu cijevi. Vaše izvješće o naprezanju cijevi reći će vam koja je dopuštena varijacija. Ako izvješće pokazuje usku granicu — recimo ispod 5% — tada biste se prebacili na stalnu opružnu potporu. Za sve ostalo, varijabla je u redu.

P2: Koje su vam informacije potrebne za odabir ili ponudu varijabilne opružne potpore?

Pošaljite nam topli teret, hladni teret te količinu i smjer okomitog kretanja (gore ili dolje). Pomaže crtež potpore označene cijevi ili izometrija naprezanja. Odabrat ćemo pravu veličinu i seriju opruge i poslati vam podatkovnu tablicu sa svim izračunatim vrijednostima prije nego što započnemo proizvodnju.

P3: Jesu li vaši varijabilni nosači opruga zamjenjivi s drugim markama?

Što se tiče funkcije, da. Možemo uskladiti raspon opterećenja i dimenzije omotnice s najčešćim industrijskim serijama (Tip A, B, C, D, E, F, G prema MSS SP-58). Ako vaš projekt već ima brojeve dijelova određenog dobavljača, dajte nam ih i mi ćemo ih usporediti. Imajte na umu da mogu postojati manje dimenzionalne razlike — označit ćemo ih prije naručivanja.

P4: Koje je uobičajeno vrijeme isporuke?

Standardne jedinice raspona opterećenja: 20–25 dana. Ako trebate nestandardno kućište, posebnu boju ili obloge od nehrđajućeg čelika, pričekajte 30-40 dana. Držimo pristojnu zalihu uobičajenih opružnih zavojnica i komponenti limenki, što ubrzava stvari.

P5: Mogu li dobiti prototip ili predprodukcijski uzorak?

Da. Za velike projekte možemo izraditi jednu ili dvije ogledne jedinice za odobrenje prije nego što krenemo u punu proizvodnju. Trošak uzorka često se može pripisati glavnoj narudžbi.

Testiranje opterećenja nije izborno

Svaki oslonac s promjenjivom oprugom koji izlazi kroz vrata testira se opterećenjem. Postavljamo oprugu na specificirano hladno opterećenje, zatim je više puta pokrećemo punim hodom, provjeravajući opterećenje i na hladnom i na vrućem položaju. Putna vaga je kalibrirana i zaključana. Potvrda o ispitivanju koja sažima stvarne vrijednosti opterećenja uključena je u otpremnu dokumentaciju. Inspekcija treće strane od strane SGS-a, Bureau Veritasa ili TÜV-a dostupna je na vaš zahtjev.

Svakodnevno prilagođavamo

Neki kupci misle da je varijabilni nosač opruge čista kataloška stavka. Prema našem iskustvu, možda polovica onoga što nudimo ima nešto prilagođeno:

Nestandardne duljine hoda (napravili smo 200 mm+ na varijabilnim jedinicama)

Produžene ili smanjene visine kućišta kako bi odgovarale ograničenom prostoru

Kućišta i hardver od nehrđajućeg čelika za offshore ili kemijska okruženja

Posebni premazi: morski sustavi boje za morske objekte, visokotemperaturna aluminijska boja

Dizajn s dvostrukom oprugom za teška opterećenja u kompaktnoj limenci

Ugrađene ušice za podizanje, mjerne ćelije ili pretvarači položaja

Samo nam recite kako instalacija izgleda, a mi ćemo izraditi praktičan dizajn.

Bilješke iz stvarnog svijeta iz tvornice

Evo nekoliko stvari koje smo naučili isporučujući varijabilne opružne potpore projektima diljem svijeta:

Ako je pomak vaše cijevi prema gore, provjerite može li oslonac podnijeti hladno opterećenje prema gore, a da opruga ne popusti. Provjerit ćemo to u sklopu našeg odabira.

Za vanjske police za cijevi odredite vruće pocinčavanje ili dobar sustav bojanja. Standardna tvornička plava boja je dobra u zatvorenom prostoru, ali nakon nekoliko monsuna, ugljični čelik će pokazati hrđu. Malo više na premazu štedi mnogo pritužbi na gradilištu.

Uvijek provjerite zazor oko kućišta opruge. Ponekad je mjesto potpore tijesno između dva strukturna elementa, pa standardni promjer limenke ne odgovara. Obavijestite nas rano, a mi ćemo prilagoditi dizajn.

Zašto svoje oslonce s varijabilnom oprugom nabavljati iz Tianshuna?

Mi nismo posrednici. Projektiramo, proizvodimo, testiramo i isporučujemo iz vlastite tvornice u Yangzhou, Jiangsu. To znači da kada razgovarate s našim inženjerima, razgovarate s ljudima koji zapravo proizvode proizvod. Naši oslonci s promjenjivim oprugama ugrađeni su u elektrane s kombiniranim ciklusom, rafinerije za cijevi, terminale za regasifikaciju LNG-a, kemijske procesne jedinice i čeličane. Više od 70% našeg poslovanja ponavlja se — ne zato što smo najjeftiniji, već zato što se naši serviseri pojavljuju na vrijeme, odgovaraju tablicama s podacima i ne uzrokuju glavobolje tijekom puštanja u rad.

Ako je raspored vašeg projekta tijesan, možemo držati zalihe gotovih opruga i brzo ih sastaviti prema vašim postavkama opterećenja. Za velike skupne narudžbe nudimo konkurentne cijene izravne u tvornici i radit ćemo s vama na rasporedu isporuke koji je u skladu s vašim redoslijedom izgradnje.

Pošaljite nam svoje nacrte nosača cijevi, podatke o opterećenju ili samo kratak opis onoga što trebate. Vratit ćemo vam se s odgovarajućom ponudom — uključujući tvorničku cijenu i vrijeme isporuke — obično u roku od 24 sata. A ako želite posjetiti tvornicu i vidjeti kako ih proizvodimo, više ste nego dobrodošli.
