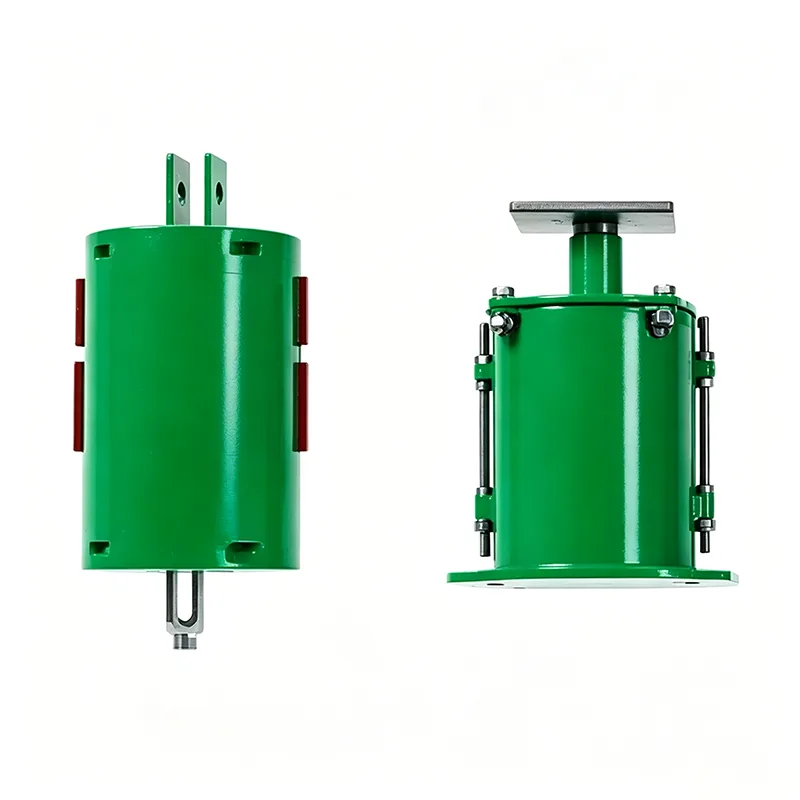

Industrijska opružna vješalica

Industrijska opružna vješalica namjenski je potporni uređaj za industrijske cjevovodne sustave. Dizajniran je da nosi vlastitu težinu cjevovoda, kompenzira pomak uzrokovan toplinskim širenjem i skupljanjem i izolira mehaničke vibracije. Od 2012. Yangzhou Tianshun Piping fokusiran je na istraživanje i razvoj i proizvodnju takvih proizvoda. Tijekom proteklih 14 godina proizveli smo više od 500.000 kompleta koji su široko prihvaćeni u industrijskim projektima visokog standarda diljem svijeta. Naši proizvodi proizvedeni su u strogom skladu s međunarodnim standardima, isporučujući i standardna i prilagođena rješenja koja odgovaraju različitim radnim uvjetima.

Ova slika prikazuje krivulju performansi pomaka opterećenja promjenjivog opružnog nosača/vješalice, uključujući ključne parametre opterećenja i pomaka za provjeru točnosti nosivosti proizvoda i radne pouzdanosti.

Svaka jedinica podliježe kalibraciji opterećenja i testiranju performansi prije otpreme. Odstupanje podešenog opterećenja kontrolira se unutar ±5%, u skladu s međunarodnim standardom ANSI/MSS‑SP‑58‑2018 kao i NB/T47039‑2013.

Proizvodi ispunjavaju tehničke zahtjeve za energetske, petro‑kemijske i druge industrijske cjevovodne sustave. Prema MSS-SP-58-2018, najveća dopuštena varijabilnost opterećenja za varijabilne opružne jedinice ne smije premašiti 25% radnog vrućeg opterećenja unutar punog radnog hoda.

Princip rada

Iskorištavajući elastična svojstva opruga, industrijska opružna vješalica održava konstantnu potpornu silu kada cjevovodi stvaraju vertikalni pomak. Kada se cjevovodi šire ili skupljaju zbog promjena temperature, opruge se istežu i sabijaju u skladu s tim. Ovo osigurava ravnomjeran prijenos opterećenja cjevovoda na građevinske strukture, sprječavajući pucanje cijevi i oštećenje opreme kao rezultat koncentracije naprezanja uzrokovane krutim ograničenjima. U međuvremenu, prigušni učinak opruga učinkovito apsorbira vibracije koje stvaraju pumpe, kompresori i druga oprema te smanjuje prijenos buke.

Tehničke specifikacije proizvoda

Tablica specifikacija varijabilne opružne vješalice	Primjer
Vrsta/konfiguracija vješalice	Vrsta A, B, C, D, E, F, G
Veličina opruge / br.	br. 0 - br. 22
Travel Range	30 mm, 60 mm, 90 mm, 120 mm 180 mm
Radno opterećenje	0,2 kN - 400 kN
Instalirano opterećenje (hladno opterećenje)	kN / kgf
Radno opterećenje (vruće opterećenje)	kN / kgf
Smjer kretanja	Gore/dolje
Varijabilnost (%)	≤ 25% (standardno)
Površinska obrada	Vruće pocinčano/lakirano
Materijal kućišta	Ugljični čelik (Q235/Q355)

Osnovne značajke

▶  Visoka točnost opterećenja: Svaka jedinica je kalibrirana za opterećenje prije isporuke, s kontroliranom pogreškom opterećenja unutar ±5%.

▶  Izvrsna otpornost na zamor: sve opruge prošle su testove zamora od 100.000 ciklusa bez trajne deformacije ili loma.

▶  Visoki sigurnosni faktor: Dizajnirani sigurnosni faktor nije manji od 1,5, osiguravajući pouzdanu izvedbu u ekstremnim radnim uvjetima.

▶  Superiorna antikorozivna izvedba: Završena obrada vrućim pocinčavanjem ili epoksidnim premazom bogatim cinkom, pogodan za korozivna okruženja kao što su obalna područja i kemijska postrojenja.

▶  Vizualni nadzor: Opremljen jasnim skalama pomaka za jednostavnu ugradnju na licu mjesta i pregled rada.

Usporedba performansi

Stavke za usporedbu	Obični proizvodi na tržištu	Industrijska opružna vješalica Tianshun
Opružni materijal	Obični ugljični čelik	Opružni čelik 60Si2MnA / 50CrVA
Proces toplinske obrade	Jednostruko kaljenje	Toplinska obrada u tri faze (Kaljenje + Kaljenje + Stabilizacijski tretman)
Tolerancija opterećenja	±10% ~ ±15%	Unutar ±5%
Život umora	30 000 ciklusa	Preko 100.000 ciklusa
Površinska obrada	Obični premaz boje	Vruće pocinčavanje / Epoksidni temeljni premaz bogat cinkom + završni premaz
Inspekcijski standard	Inspekcija uzorkovanja	100% kompletan pregled

Scenariji primjene

Industrijska opružna vješalica primjenjiva je na sve industrijske sustave cjevovoda koji su izloženi temperaturnim fluktuacijama i vibracijama. Izuzetno dobro radi u sljedećim scenarijima:

▶  Visokotemperaturni i visokotlačni procesni cjevovodi za jedinice za rafiniranje nafte

▶  Glavni parovodi i cjevovodi napojne vode elektrana

▶  Kriogeni cjevovodi na prihvatnim terminalima LNG-a i postrojenjima za rasplinjavanje

▶  Cjevovodi za prijenos korozivnih medija u kemijskim i farmaceutskim tvornicama

▶  Magistralni cjevovodi gradskih mreža centralnog grijanja

▶  Cjevovodi za plin i kisik u metalurškim postrojenjima željeza i čelika

Sustav osiguranja kvalitete

Svaki proizvod prolazi sveobuhvatno interno testiranje prije otpreme

Navlake za kućno testiranje

Dimenzionalni i vizualni pregled, PMI (Positive Material Identification), ispitivanje tvrdoće, MT/PT ispitivanje bez razaranja (gdje je primjenjivo), ispitivanje opterećenja oprugom s krivuljama opterećenja i pomaka i mjerenje debljine premaza. Dostupna su izvješća o tvorničkim ispitivanjima (FTR) i izvješća o ispitivanju materijala (MTR).

Napomena: Interno testiranje nije testiranje treće strane koje je akreditirao ILAC

Testiranje uz prisustvo treće strane ili laboratorijsko testiranje dostupno je kao dodatna usluga koja se zasebno naplaćuje.

Izborne usluge inspekcije treće strane (navedene zasebno)

1. Ispitivanje materijala

Analiza kemijskog sastava, ispitivanje vlačne čvrstoće, ispitivanje niskotemperaturnim udarom po Charpyju i ispitivanje tvrdoće.

2. NDT zavarivanje

Ispitivanje magnetskim česticama (MT), ispitivanje tekućim penetrantima (PT), ultrazvučno ispitivanje (UT) i radiografsko ispitivanje (RT).

3. Ispitivanje izvedbe opružnog opterećenja

Uključujući krivulje opterećenje-pomak.

4. Inspekcija zaštite od korozije vrućim pocinčavanjem / epoksidnim premazom

5. Ispitivanje uz prisustvo svjedoka, nadzor tvornice i inspekcija prije otpreme (PSI)

Naše prednosti

Uspoređeno s LISEGA međunarodnim sustavom nosača cijevi

Naša točnost opterećenja proizvoda, standardi ispitivanja i sustavi dokumentacije uspoređeni su s međunarodnim sustavom potpore cijevi LISEGA.

Ono što nas izdvaja

Za razliku od standardnih domaćih proizvođača koji isporučuju samo sam proizvod, mi uz svaku opružnu jedinicu dajemo krivulju pomaka opterećenja. Također olakšavamo SGS testiranje treće strane i inspekcije kod svjedoka te podržavamo preglede dokumenata od strane PE/CPE inženjera za inozemne projekte.

Usluge podrške

▶  Besplatna usluga tehničkog odabira: Pružamo profesionalni odabir vješalice i izračun na temelju parametara cjevovoda i stvarnih radnih uvjeta.

▶  Prilagođeni dizajn: Nestandardni dizajn za zahtjeve posebnog opterećenja, pomaka ili ograničenog prostora za ugradnju.

▶  Tehnička podrška na licu mjesta: profesionalni inženjeri mogu se poslati da vode instalaciju i puštanje u rad na licu mjesta.

▶  Dugoročna opskrba rezervnim dijelovima: održavamo dobro opremljeno skladište rezervnih dijelova kako bismo pružili brzu podršku za potrebe rezervnih dijelova.

Za više tehničkih parametara ili prilagođena rješenja industrijske opružne vješalice, obratite se našem prodajnom timu kako biste dobili detaljne dokumente.
