Sažetak članka:Pouzdan potporni sustav neophodan je za industrijske cjevovode koji su izloženi toplinskom širenju, skupljanju, vibracijama i promjenjivim radnim opterećenjima. AVarijabilna opružna podrška za cjevovodosigurava kontrolirano okomito kretanje dok kontinuirano podupire cjevovod. Uz profesionalno iskustvo u proizvodnji,Tianshunisporučuje standardizirana i prilagođena rješenja za potporu varijabilnih opruga za elektrane, petrokemijska postrojenja, naftne i plinske sustave, kemijska postrojenja, projekte obrade vode i druge zahtjevne industrijske primjene.
Sadržaj
- Što je varijabilna opružna potpora za cjevovod?
- Zašto je potreban oslonac s promjenjivom oprugom u industrijskim cjevovodima?
- Kako radi oslonac s promjenjivom oprugom?
- Koje su ključne tehničke specifikacije?
- Koje su glavne komponente?
- Koje su glavne prednosti?
- Gdje se koristi oslonac s promjenjivom oprugom?
- Kako biste trebali odabrati pravu varijabilnu potporu opruge?
- Kako kvaliteta proizvodnje utječe na izvedbu?
- Kakav je u usporedbi s drugim nosačima cijevi?
- Često postavljana pitanja

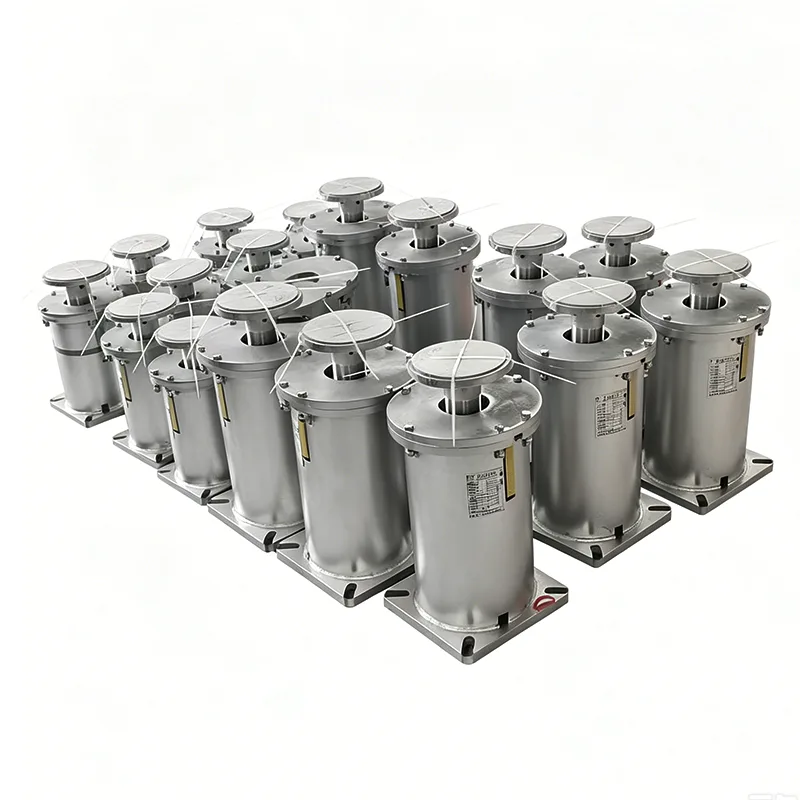

Što je varijabilna opružna potpora za cjevovod?
A Varijabilna opružna podrška za cjevovodje elastična mehanička potpora dizajnirana za nošenje opterećenja cjevovoda dok omogućuje kontrolirano okomito kretanje. Za razliku od krutog nosača, koji ograničava kretanje, nosač s promjenjivom oprugom koristi karakteristike otklona opruge kako bi se prilagodio promjenama položaja cjevovoda.
Industrijski cjevovodi mogu se značajno pomaknuti kada se radna temperatura promijeni. Parni vodovi, sustavi napojne vode, procesni cjevovodi, vodovi kondenzata i drugi visokotemperaturni sustavi mogu se proširiti tijekom rada i skupiti nakon gašenja. Ako se ovim kretanjem ne upravlja pravilno, prekomjerne sile mogu se prenijeti na cijevi, ventile, prirubnice, mlaznice opreme i strukturalne spojeve.
Ispravno odabrana opružna potpora pomaže u raspodjeli tih sila uz održavanje predvidljivog nosivog opterećenja. Tianshunov asortiman proizvoda uključuje standardne i prilagođene konfiguracije dizajnirane za različite nosivosti, zahtjeve putovanja, uvjete instalacije i industrijska okruženja.
Zašto je potreban oslonac s promjenjivom oprugom u industrijskim cjevovodima?
Potpora cjevovodu nije samo stvar držanja cijevi na mjestu. Pravilno projektiran potporni sustav mora se prilagoditi težini, toplinskom pomicanju, vibracijama i radnim uvjetima bez stvaranja prekomjernog sekundarnog naprezanja.
Varijabilni opružni oslonci posebno su korisni kada cjevovod treba kompenzaciju okomitog pomaka, ali ne zahtijeva ekstremno male varijacije opterećenja povezane s konstantnim opružnim osloncem.
- Kompenzacija toplinske ekspanzije:Omogućuje kontrolirano okomito kretanje pri promjenama temperature cjevovoda.
- Raspodjela opterećenja:Pruža stalnu podršku za cjevovode i povezane komponente.
- Smanjenje stresa:Pomaže smanjiti prekomjerne sile koje se prenose na povezanu opremu.
- Upravljanje vibracijama:Pruža elastični potporni mehanizam za rad sustava cjevovoda.
- Zaštita opreme:Pomaže smanjiti rizik od prekomjernog opterećenja na osjetljivim spojnim točkama.
- Fleksibilnost instalacije:Moguće je odabrati različite konfiguracije prema zahtjevima projekta.
Za inženjerske projekte, oslonac bi uvijek trebao biti odabran na temelju stvarne težine cjevovoda, kretanja, radne temperature, položaja ugradnje i strukturnih uvjeta, a ne jednostavnog odabira nosača na temelju promjera cijevi.
Kako radi oslonac s promjenjivom oprugom?
Princip rada varijabilnog opružnog nosača temelji se na odnosu između otklona opruge i primijenjenog opterećenja. U praktičnom smislu, opruga stvara potpornu silu koja se mijenja kako se cjevovod pomiče okomito.
Kada se cjevovod pomiče prema dolje, opruga se dodatno sabija i potporna sila se povećava. Kada se cjevovod pomiče prema gore, kompresija opruge se smanjuje i u skladu s tim smanjuje se potporna sila. Ova kontrolirana promjena omogućuje nosaču da prati kretanje cjevovoda dok nastavlja nositi opterećenje.
Razlika između hladnog i vrućeg opterećenja stoga je važno razmatranje tijekom projektiranja. Nosač mora biti ispravno kalibriran tako da njegovo radno stanje ostane unutar dopuštenih varijacija opterećenja i raspona kretanja.
Za primjene u kojima je vertikalni pomak umjeren i prihvatljiv je određeni stupanj varijacije opterećenja, varijabilna opružna potpora može pružiti učinkovitu ravnotežu između performansi, strukturne jednostavnosti, pogodnosti instalacije i cijene.
Koje su ključne tehničke specifikacije?
Različiti projekti cjevovoda zahtijevaju različite kapacitete opruga i raspona kretanja. Prema informacijama o proizvodu koje je dostavio Tianshun, promjenjive konfiguracije opružne potpore mogu pokriti širok raspon industrijskih radnih uvjeta.
| Specifikacija | Tipični raspon / opcija | Inženjerski značaj |
|---|---|---|
| Vrsta podrške | Vrsta A, B, C, D, E, F, G | Pruža fleksibilnost konfiguracije za različite uvjete instalacije |
| Veličina opruge | br. 0–br. 22 | Omogućuje odabir prema potrebnoj nosivosti |
| Travel Range | 30, 60, 90, 120, 180 mm | Odgovara različitim vertikalnim pokretima cjevovoda |
| Radno opterećenje | 0,2–400 kN | Podržava cjevovode s različitim radnim opterećenjima |
| Smjer kretanja | Gore/dolje | Prilagođava vertikalni toplinski pomak |
| Varijabilnost opterećenja | ≤25% standardno | Kontrolira varijacije potporne sile tijekom kretanja |
| Materijal kućišta | Ugljični čelik Q235/Q355 | Pruža strukturnu snagu i trajnost |
| Površinska obrada | Vruće pocinčano/lakirano | Pomaže u prilagodbi potpore različitim uvjetima okoline |
Ove vrijednosti treba tretirati kao reference za odabir proizvoda, a ne ograničenja univerzalnog dizajna. Konačne specifikacije treba potvrditi prema stvarnim tehničkim uvjetima i tehničkoj dokumentaciji proizvođača.
Koje su glavne komponente?
Varijabilni nosač opruge sastoji se od nekoliko koordiniranih komponenti. Svaki dio doprinosi sposobnosti nosivosti, stabilnosti instalacije, radnoj vidljivosti ili zaštiti okoliša.
- Spiralna opruga:Primarna elastična komponenta, proizvedena od opružnog čelika i obrađena za postizanje stabilnih mehaničkih svojstava.
- Gornja i donja spojna ploča:Spojite nosač na konstrukciju cjevovoda i potpornu strukturu.
- Indikator opterećenja:Pomaže u prepoznavanju opterećenja opruge i uvjeta pomaka tijekom instalacije i rada.
- Mehanizam za zaključavanje:Osigurava sklop opruge tijekom transporta, instalacije i puštanja u rad.
- Zaštitno kućište:Pomaže u zaštiti opruge od prašine, vlage, kišnice i korozivnog izlaganja okolišu.
Kombinacija ovih komponenti čini sustav prikladnim za dugoročnu industrijsku upotrebu gdje je važna stabilna izvedba podrške.
Koje su glavne prednosti?
Odabir odgovarajuće opružne potpore može značajno doprinijeti pouzdanosti cjevovodnog sustava. U usporedbi s konvencionalnim krutim nosačima, promjenjivi dizajni opruga pružaju dodatnu mogućnost kretanja dok su relativno jednostavni za postavljanje i održavanje.
Kontrolirana varijacija opterećenja
Pravilno dizajnirana varijabilna opružna potpora ograničava promjenu u potpornoj sili dok se cjevovod pomiče. Tianshun standardne informacije o proizvodu određuju varijabilnost opterećenja do 25%.
Više opcija utovara i putovanja
Različite veličine opruga i raspona hoda olakšavaju usklađivanje potpore sa specifičnim zahtjevima kretanja cjevovoda i opterećenja.
Kalibracija prije opterećenja
Opružni nosači mogu se unaprijed prilagoditi prema specificiranim zahtjevima projekta, što pomaže pojednostaviti instalaciju i puštanje u rad na gradilištu.
Prilagodljiva konstrukcija
Različite konfiguracije i materijali mogu se odabrati za različita okruženja instalacije, prostorna ograničenja i uvjete rada.
Praktičnost održavanja
Modularna konstrukcija može pojednostaviti zamjenu komponenti i održavanje kada je potrebno servisiranje tijekom životnog ciklusa opreme.
Gdje se koristi oslonac s promjenjivom oprugom?
Tehnologija je prikladna za industrijske cjevovodne sustave gdje dolazi do vertikalnog pomicanja zbog temperaturnih varijacija, radnih uvjeta ili vibracija opreme.
- Parovodi termoelektrana
- Cjevovodi za napojnu vodu i kondenzat
- Petrokemijski procesni cjevovodi
- Spajanje cjevovoda izmjenjivača topline
- Kompresorske stanice za naftu i plin
- Ventilske komore cjevovoda prirodnog plina
- Mreže daljinskog grijanja
- Postrojenja za pročišćavanje vode i otpadnih voda
- Brodski i offshore platformski cjevovod
- Sustavi kemijske i farmaceutske obrade
U postrojenjima za proizvodnju električne energije i petrokemije, na primjer, cjevovodi mogu doživjeti ponovljene cikluse grijanja i hlađenja. Ispravno odabrana varijabilna potpora opruge može se prilagoditi rezultirajućem vertikalnom pomaku dok pomaže u održavanju predviđene raspodjele naprezanja u cijelom cjevovodnom sustavu.
Kako biste trebali odabrati pravu varijabilnu potporu opruge?
Ispravan odabir jedan je od najvažnijih koraka u inženjeringu opružne potpore. Nosač treba odabrati prema stvarnim radnim uvjetima, a ne samo prema nazivnoj veličini cijevi.
- Odredite radno opterećenje:Izračunajte težinu cjevovoda, izolaciju, ventile, priključke, težinu tekućine i ostale podržane komponente.
- Prepoznajte okomito kretanje:Odredite očekivani pomak prema gore ili dolje između hladnih i radnih uvjeta.
- Provjerite varijaciju opterećenja:Odredite je li dopuštena varijacija opterećenja prikladna za spojenu opremu i proračun naprezanja cjevovoda.
- Procijenite prostor za ugradnju:Odaberite prikladnu konfiguraciju na temelju raspoložive strukture i dopuštenja za održavanje.
- Razmotrite uvjete okoline:Odaberite odgovarajuće kućište i površinsku obradu za vlagu, koroziju, temperaturu i izloženost vanjskom prostoru.
- Potvrdite smjer instalacije:Provjerite treba li oslonac prihvatiti kretanje prema gore ili dolje.
- Pregledajte inženjerske standarde:Osigurajte da je odabrana potpora kompatibilna s primjenjivim specifikacijama projekta i zahtjevima dizajna cjevovoda.
Za složene projekte, inženjeri dobavljaču mogu dostaviti opterećenje cjevovoda, radnu temperaturu, očekivani pomak, prostor za ugradnju i druge ključne parametre. Proizvođač tada može preporučiti odgovarajući model i konfiguraciju.
Kako kvaliteta proizvodnje utječe na izvedbu?
Izvedba potpore opruge uvelike ovisi o konzistenciji opruge, točnosti dimenzija, kalibraciji opterećenja, kvaliteti materijala i konačnom sklapanju. Kvaliteta proizvodnje je stoga izravno povezana s dugotrajnom pouzdanošću cjevovoda.
Tianshun izvještava o pristupu kontrole kvalitete cijelog procesa koji pokriva inspekciju sirovina, CNC proizvodnju opruga, ispitivanje performansi opruga, inspekciju gotove montaže i konačnu inspekciju prije isporuke. Njegovi proizvodni pogoni uključuju CNC strojeve za namotavanje opruga, opremu za ispitivanje opruga, spektrometre i instrumente za ispitivanje bez razaranja.
Prema informacijama o proizvodu, svaka opruga prolazi višestruka ispitivanja kompresije i opterećenja kako bi se potvrdila stabilna izvedba prije sastavljanja. Tvrtkin sustav upravljanja kvalitetom ima certifikat ISO 9001:2015, dok je za proizvode navedeno da su u skladu s međunarodnim standardima uključujući CE i API zahtjeve.
Ove mjere kontrole kvalitete posebno su važne za industrijske projekte gdje opružni nosači mogu ostati u funkciji mnogo godina pod ponovljenim toplinskim ciklusima.
Kakav je u usporedbi s drugim nosačima cijevi?
| Faktor usporedbe | Varijabilna potpora opruge | Čvrsti nosač cijevi | Stalna opružna podrška |
|---|---|---|---|
| Vertikalno kretanje | Kompenzira umjereno kretanje | Vrlo ograničeno | Pogodan za veća kretanja |
| Varijacija opterećenja | Obično ≤25% | Oštro se mijenja s pomakom | Obično mnogo niže |
| Strukturna složenost | srednje | Niska | visoko |
| Montaža | Relativno jednostavno | Jednostavan | Zahtjevniji |
| Razina troškova | srednje | Niska | visoko |
| Tipična primjena | Opći toplinski pomak | Malo ili nimalo pokreta | Veliki pokreti ili sustavi vrlo osjetljivi na opterećenje |
Ova usporedba pokazuje zašto ne postoji univerzalni "najbolji" nosač cijevi. Promjenjivi opružni oslonac posebno je atraktivan kada cjevovod doživljava umjereni vertikalni pomak i kada je prihvatljiva kontrolirana promjena nosivog opterećenja.
Često postavljana pitanja
1. Koja je glavna funkcija varijabilne opružne potpore za cjevovod?
Njegova glavna funkcija je podupirati težinu cjevovoda dok omogućuje kontrolirano okomito kretanje uzrokovano toplinskim širenjem, skupljanjem ili promjenom radnih uvjeta.
2. Koja je razlika između oslonca s promjenjivom oprugom i oslonca s konstantnom oprugom?
Promjenjivi oslonac opruge mijenja svoju potpornu silu kako se opruga otklanja. Konstantna potpora opruge dizajnirana je za održavanje puno dosljednije sile potpore kroz svoj specificirani raspon kretanja. Promjenjivi opružni nosači općenito su prikladni kada je prihvatljiva umjerena varijacija opterećenja.
3. Koji podaci su potrebni za odabir opružnog nosača?
Važni parametri uključuju radno opterećenje, hladno opterećenje, vruće opterećenje, vertikalni pomak, smjer kretanja, radnu temperaturu, prostor za ugradnju, konfiguraciju cijevi i uvjete okoline.
4. Koji su rasponi putovanja dostupni?
Tipične opcije proizvoda uključuju hod od 30 mm, 60 mm, 90 mm, 120 mm i 180 mm. Odgovarajući hod treba odabrati prema stvarno izračunatom kretanju cjevovoda.
5. Mogu li se varijabilni nosači opruga prilagoditi?
Da. Prilagođena rješenja mogu se razviti za posebne zahtjeve opterećenja, uvjete pomaka, ograničene prostore za ugradnju, materijale, površinsku obradu i druge zahtjeve specifične za projekt.
6. Kako mogu odrediti trebam li promjenjivu ili stalnu opružnu potporu?
Odluka bi se trebala temeljiti na kretanju cjevovoda, dopuštenoj varijaciji nosivog opterećenja, osjetljivosti povezane opreme, analizi naprezanja i specifikacijama projekta. Za kritične sustave cjevovoda, odabir treba potvrditi inženjerskim izračunima i stručnim tehničkim pregledom.
Zaključak
Dobro osmišljen sustav potpore temeljan je za siguran i pouzdan rad industrijskih cjevovoda. Kombinacijom elastične potpore tereta s kontroliranim okomitim kretanjem, aVarijabilna opružna podrška za cjevovodmože pomoći u upravljanju toplinskim pomakom, raspodijeliti opterećenja cjevovoda, smanjiti prekomjerno naprezanje i zaštititi povezanu opremu. Za projekte koji zahtijevaju standardna ili prilagođena rješenja, Tianshun nudi varijabilne opružne potpore s više konfiguracija opterećenja i putovanja, kontrolu kvalitete proizvodnje, tehničku pomoć pri odabiru i podršku nakon prodaje. Ako planirate novi projekt cjevovoda ili nadogradnju postojećeg sustava podrške,kontaktirajte nass vašim opterećenjem, pomakom, temperaturom i zahtjevima za ugradnju kako biste razgovarali o prikladnom varijabilnom rješenju opruge za vašu primjenu.
