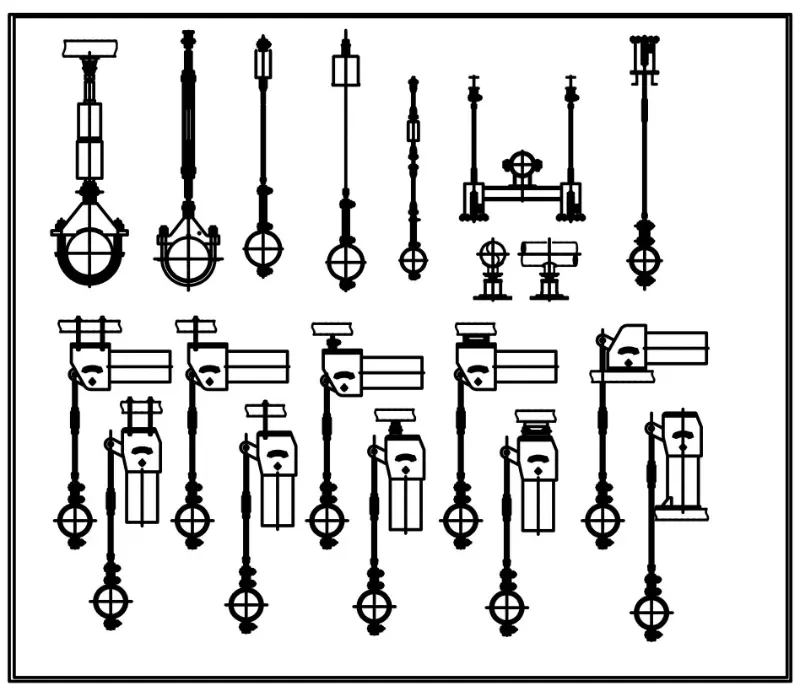

Vješalica s oprugom velikog kapaciteta

Yangzhou Tianshun dizajnira i proizvodi opružne nosače stalnog opterećenja od 2012. Naše vješalice za visoka opterećenja, pokrivaju projektirana opterećenja do 500 kN i prilagodljive više od toga, izgrađene su u objektu od 35.000 m² u kojem radi više od 100 kvalificiranog osoblja. Svaka je jedinica unaprijed postavljena, testirana i isporučena s punom dokumentacijom na projekte u više od 45 zemalja.

Krivulja opterećenje-pomak dobivena tipskim ispitivanjem stalnog opružnog nosača/vješalice. Horizontalna os označava pomak dok vertikalna os predstavlja opterećenje. Krivulja ostaje približno vodoravna preko punog radnog hoda, pokazujući da potporna sila ostaje u biti konstantna kada se cijev savija zbog toplinskog širenja i skupljanja.

Ovim tipskim ispitivanjem provjerava se postojanost opterećenja, stabilnost punog hoda i radna pouzdanost konstantnih opružnih jedinica. Sve proizvodne jedinice podliježu kalibraciji opterećenja prije otpreme, s odstupanjem opterećenja kontroliranim unutar ±6% u skladu s ANSI/MSS‑SP‑58‑2018 i NB/T47038‑2013.

Ovi proizvodi su primjenjivi na industrijske cjevovodne sustave s velikim toplinskim pomakom, uključujući glavne cjevovode pare i druge visokotemperaturne i visokotlačne cjevovode.

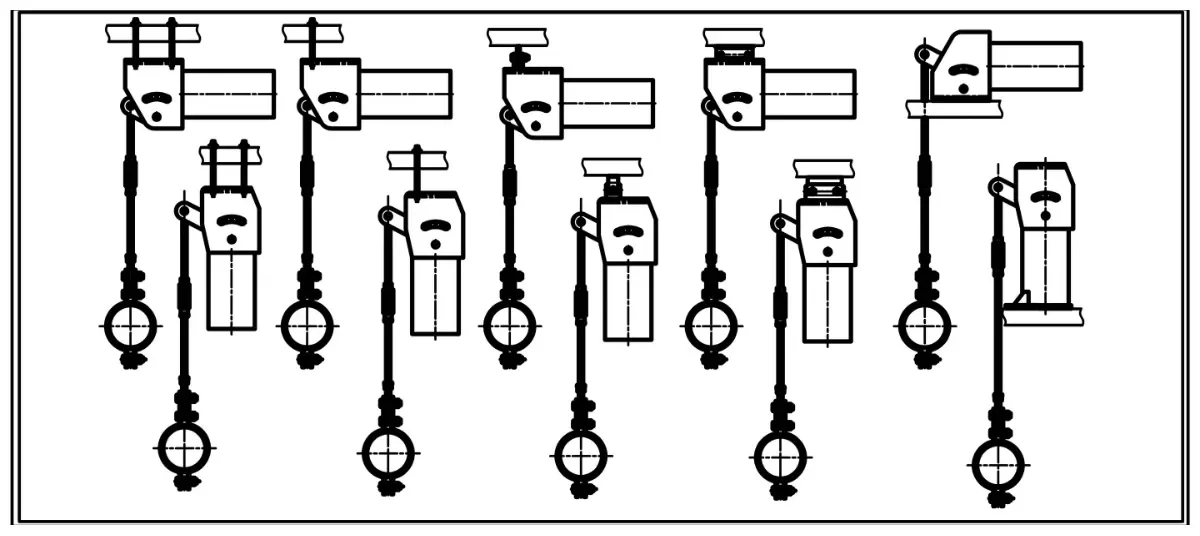

Tehnički pregled

Pretvaramo nacionalne standarde pod uvjetom da su parametri tehnički kompatibilni. Ne primjenjuju se nikakvi korekcijski faktori kada projektirana opterećenja i hod ulaze unutar granica odabranog standarda.

Zašto je konstantno opterećenje važno kod potpore cijevi visokog opterećenja

Kada vješalica s konstantnom oprugom visokog opterećenja doživi veliki vertikalni pomak zbog toplinske ekspanzije, varijabilna potpora opruge mijenja svoju otpornu silu kako se opruga sabija ili rasteže. Ova varijacija opterećenja može prenijeti neželjeni stres na stijenku cijevi, povezanu opremu i susjedne potpore. Stalna opružna vješalica eliminira ovaj problem isporukom gotovo nepromijenjene potporne sile od hladnog položaja do vrućeg radnog položaja i svugdje između.

Mehanizam koristi kompresijsku oprugu koja djeluje preko sklopa poluge i klipnjače. Geometrija je raspoređena tako da je moment opruge oko glavnog stožera jednak momentu opterećenja u svakoj točki hoda. Rezultat je sila potpore koja ostaje unutar uskog pojasa odstupanja bez obzira na to koliko se cijev okomito pomiče.

Značajke dizajna koje omogućuju pouzdanost pri visokom opterećenju

Robusna nosivost s malim odstupanjem

Standardni modeli pokrivaju radna opterećenja od 0,1 kN do 500 kN. Za opterećenja iznad 500 kN projektiramo prilagođene nosače prema crtežima i specifikacijama klijenata. Standardno se odstupanje opterećenja održava unutar ±5% nazivne vrijednosti, s opcijom visoke preciznosti koja postiže ±3%. Ova uska tolerancija je provjerena na našem stolu za kalibraciju prije otpreme.

Stabilna struktura za teške vertikalne vožnje

Kućište djeluje kao zaštitno kućište, držeći građevinski otpad i kontaminaciju gradilišta dalje od opruge i veze. Dostupni su standardni hodovi od 50 mm, 100 mm, 200 mm i 400 mm, a stvarni hod do 600 mm može se isporučiti kada to zahtijeva raspored cijevi. Gornji i donji graničnici hoda integrirani su kako bi se spriječilo prekoračenje u bilo kojem smjeru, a vidljiva ljestvica hoda omogućuje timovima za ugradnju da potvrde položaj u bilo kojem trenutku.

Opružni materijali odabrani za dugi vijek trajanja

Zavojnice opruge su namotane od čelika 60Si2Mn ili 50CrVA, oba odabrana zbog svoje visoke otpornosti na zamor i dosljednih performansi tijekom godina toplinskog ciklusa. Kombinacija dobrog materijala i kontroliranih procesa namotavanja podržava stabilan učinak opterećenja i duge servisne intervale koji se očekuju u energetskim i procesnim postrojenjima.

Polje podesivo bez nagađanja

Vijak za podešavanje opterećenja omogućuje fino podešavanje sile potpore na licu mjesta. Okretanje vijka u označenom smjeru povećava ili smanjuje opterećenje u koracima od 2%, s ukupnim rasponom podešavanja od ±10% do ±20%, ovisno o modelu. Brojčanik pored vijka očitava podešavanje izravno, tako da monter može birati traženu postavku bez uklanjanja jedinice ili korištenja vanjskih mjernih ćelija.

Unaprijed podešene igle koje pojednostavljuju instalaciju i hidrotestiranje

Svaka vješalica sa stalnom oprugom izlazi iz tvornice s crvenim unaprijed postavljenim klinovima postavljenim na položaj hladne ugradnje koji je odredio klijent. Igle zaključavaju mehanizam tako da se sustav cjevovoda može hidrostatski ispitati ili kemijski očistiti bez daljnjeg otklona opružnog sklopa. Naše standardne igle dizajnirane su da izdrže do dvostruko veće opterećenje od nazivnog radnog opterećenja tijekom testiranja. Ako se očekuju veća ispitna opterećenja, ojačavamo sklop zatika nakon što smo obaviješteni u fazi narudžbe. Igle se moraju ukloniti prije puštanja sustava u pogon.

Kontrola kvalitete i sljedivost

Naš sustav kvalitete certificiran je prema ISO 9001:2015. Svaka vješalica s konstantnom oprugom sastavljena je i unaprijed postavljena na opterećenje i hod specificirano od strane klijenta na kalibriranom ispitnom postolju. Bilježimo opterećenje na više pozicija duž hoda kako bismo potvrdili da odstupanje ostaje unutar navedene tolerancije. Ovi testni zapisi se čuvaju i mogu se isporučiti s pošiljkom.

Certifikati materijala za opružne zavojnice, konstrukcijski čelik i pričvrsne elemente sljedivi su do tvornice. Za projekte koji zahtijevaju usklađenost s ASME B31.1, B31.3, EN 13480 ili drugim međunarodnim kodeksima, osiguravamo potrebne pakete dokumentacije, uključujući kvalifikacije postupka zavarivanja i NDT izvješća kada je primjenjivo.

Gdje se primjenjuju vješalice s konstantnom oprugom velikog kapaciteta

Ovi nosači postavljaju se svugdje gdje cijevni sustav ima veliki vertikalni pomak i ne može tolerirati promjene sila potpore. Tipične instalacije uključuju glavne vodove pare u termoelektranama i nuklearnim elektranama, cjevovode za vruće ponovno zagrijavanje, uspone napojne vode kotlova i visokotemperaturne procesne cjevovode u rafinerijama i kemijskim postrojenjima. U svakom slučaju, vješalica održava gotovo konstantno opterećenje od hladnog do vrućeg, sprječavajući neželjeni prijenos naprezanja na spojeve turbine, mlaznice posude i drugu osjetljivu opremu.

Često postavljana pitanja

Kako se vješalica s konstantnom oprugom razlikuje od nosača s varijabilnom oprugom?

Promjenjivi nosač opruge mijenja svoje opterećenje kako se opruga otklanja, što znači da cijev osjeća različitu silu u hladnom i vrućem stanju. Konstantna opružna vješalica dizajnirana je tako da sila potpore ostaje gotovo ista tijekom cijelog hoda. Ovo sprječava varijaciju opterećenja od prijenosa naprezanja u sustav cijevi, što je posebno važno na kritičnim vodovima s velikim vertikalnim pomacima.

Može li Tianshun proizvoditi vješalice nosivosti iznad 500 kN?

Da. Podrške velikog kapaciteta tretiramo kao prilagođene narudžbe. Možete nam poslati projektne crteže ili navesti opterećenje, hod, krajnje spojeve i primjenjivu šifru. Naš inženjerski tim dizajnirat će vješalicu u skladu s tim i dati nacrte odobrenja prije proizvodnje.

Koja je svrha crvenih unaprijed postavljenih pribadača i kada ih treba ukloniti?

Unaprijed postavljeni klinovi zaključavaju vješalicu u položaju za hladnu ugradnju. Održavaju mehanizam krutim tako da se sustav cijevi može napuniti, hidrotestirati ili kemijski očistiti bez pomicanja opruge. Igle se moraju ukloniti tek nakon završetka svih ispitivanja i prije nego što se sustav pusti u normalan rad. Ostavljanje na mjestu tijekom rada spriječilo bi funkcioniranje vješalice.

Po kojim međunarodnim standardima možete raditi?

Redovito isporučujemo vješalice s konstantnom oprugom prema GB/T 17116.1, NB/T 47039, MSS SP-58, ASME B31.1/B31.3, EN 13480-3, VGB-R 510 L i JIS B 8501. Ako vaš projekt zahtijeva drugačiji standard, pošaljite nam specifikaciju i mi ćemo potvrditi sukladnost.

Može li se završna obrada kućišta prilagoditi za korozivna ili pučinska okruženja?

Naši standardni završni slojevi su vruće pocinčani i obojeni epoksidnom smolom. Za visoko korozivne atmosfere možemo primijeniti specijalizirane sustave premaza ili izraditi kućište od nehrđajućeg čelika. Uz upit navedite uvjete okoline kako bismo mogli predložiti odgovarajući zaštitni sustav.

Koji su vaši uvjeti plaćanja i uobičajeni rokovi isporuke?

Prihvaćamo plaćanje bankovnom doznakom. Vrijeme isporuke ovisi o količini narudžbe i složenosti prilagođenih postavki, ali standardne vješalice s konstantnom oprugom obično se mogu proizvesti i postaviti u roku od četiri do šest tjedana od potvrde narudžbe. O ubrzanoj isporuci može se razgovarati i dogovoriti tijekom pregovora o ugovoru.

Rad s Tianshunom

Kada se raspitate o vješalici s konstantnom oprugom visokog opterećenja, dodijeljen vam je namjenski upravitelj koji razumije dizajn nosača cijevi, a ne samo komercijalne uvjete. Naš inženjerski tim pregledava vaše standardne zahtjeve za opterećenje, putovanje i cjevovode i odgovara tehničkim prijedlogom u roku od 24 sata. Prilagođene konfiguracije — nestandardna putovanja, prošireni temperaturni rasponi, posebni materijali ili dokumentacija specifična za projekt — obrađuju se kao dio našeg uobičajenog opsega isporuke.

Nakon isporuke pružamo upute za instalaciju, unaprijed postavljene upute za uklanjanje igle i savjete za održavanje. Više od 70% našeg poslovanja dolazi od ponovljenih narudžbi klijenata koji ovise o našoj podršci za predvidljivo izvođenje ciklusa za ciklusom.
