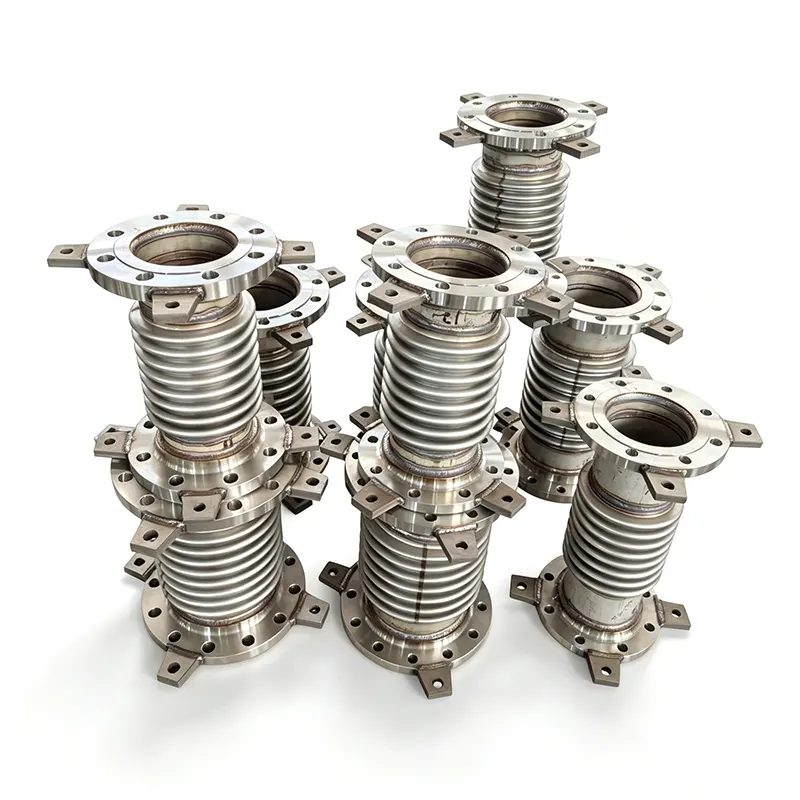

Metalni kompenzator s mijehom je fleksibilna komponenta cjevovoda koja kompenzira promjene dimenzija uzrokovane temperaturnim fluktuacijama, mehaničkim pomakom i odabranim radnim opterećenjima. Njegov valoviti metalni mijeh može se prilagoditi aksijalnom, bočnom ili kutnom pomicanju, ovisno o dizajnu. Uobičajene primjene uključuju proizvodnju električne energije, petrokemijsku obradu, daljinsko grijanje, obradu vode i industrijsku proizvodnju. Odabir pravog spoja zahtijeva pažljivu procjenu radnog tlaka, temperature, kompatibilnosti tekućine, zahtjeva za kretanjem, izdržljivosti i uvjeta ugradnje. Ovaj vodič objašnjava kako rade ekspanzijski spojevi s metalnim mijehom, uspoređuje uobičajene konfiguracije, ističe razmatranja pri odabiru materijala i naglašava provjere kvalitete o kojima bi industrijski kupci trebali razgovarati s kvalificiranim dobavljačem kao što je Tianshun.
Metalni kompenzator s mijehom je fleksibilni konektor ugrađen u sustav cjevovoda kako bi se prilagodio kretanju uz održavanje potrebne granice tlaka. Njegova primarna komponenta je metalni mijeh tankih stijenki oblikovan s nizom nabora. Ovi nabori omogućuju kontroliranu deformaciju bez potrebe da se cijela cijev slobodno kreće.
Za razliku od krutog spoja cijevi, koji prenosi toplinski pomak na okolne komponente, ispravno konstruirani dilatacijski spoj osigurava određeno mjesto za kretanje. To pomaže upravljati opterećenjem koje se prenosi na sidra cijevi, nosače, pumpe, ventile i izmjenjivače topline.
Tipični sklop može uključivati:
Odgovarajuća konstrukcija ovisi o rasporedu cjevovoda, radnom okruženju i inženjerskim proračunima. Za informacije o proizvodu, posjetite stranicu proizvoda Tianshun metalnih mijehova.
Industrijski cjevovodi se šire kada im temperatura raste i skupljaju se kada se ohlade. Vibracije opreme, tolerancije ugradnje i strukturni pomak mogu dovesti do dodatnog kretanja. Ako se te promjene ne prilagode pravilno, mogu povećati opterećenje cjevovoda i povezane opreme.
Valoviti mijeh se elastično deformira unutar predviđenih granica kretanja, apsorbirajući određeni dio pomaka. Ovisno o konfiguraciji zgloba, kretanje se može dogoditi u jednom smjeru ili kroz kombinaciju smjerova.
Potisak tlaka je još jedno važno razmatranje. Unutarnji pritisak koji djeluje na efektivnu površinu mijeha može generirati silu koja mora biti obuzdana ili uravnotežena dizajnom sustava. Ovisno o primjeni, mogu biti potrebni sidra, vodilice, spojne šipke i konfiguracije s uravnoteženim pritiskom.
Posljedično, ekspanzijski spoj s metalnim mijehom treba odabrati kao dio ukupne fleksibilnosti cjevovoda i analize naprezanja, a ne tretirati ga kao izolirani dodatak.
Ekspanzijski spojevi s metalnim mijehom prilagođavaju se izračunatom toplinskom pomaku u sustavima toplih i hladnih cjevovoda. To može pomoći u smanjenju prekomjernih opterećenja uzrokovanih ograničenim širenjem i skupljanjem, pod uvjetom da je spoj pravilno dimenzioniran i postavljen.
Nekontrolirano opterećenje cjevovoda može utjecati na mlaznice pumpe, priključke ventila, sučelja turbine i priključke izmjenjivača topline. Pravilno konstruirani ekspanzijski spoj može pomoći u upravljanju ovim opterećenjima dopuštajući određeno kretanje unutar cjevovoda.
Nehrđajući čelik i odabrani visokolegirani materijali mijeha mogu se specificirati za različite kombinacije tlaka, temperature i procesnih medija. Odgovarajući stupanj materijala mora se potvrditi u odnosu na stvarnu izloženost kemikalijama i radne uvjete.
Aksijalni, univerzalni, zglobni, gimbalni i tlačno uravnoteženi dizajni pružaju različite načine prilagođavanja kretanja. To inženjerima omogućuje usklađivanje konfiguracije spoja s rasporedom cjevovoda umjesto oslanjanja na jedan dizajn za svaku primjenu.
Ove prednosti ovise o ispravnom projektiranju, kompatibilnosti materijala, odgovarajućim nosačima i pridržavanju zahtjeva proizvođača za ugradnju. Dilatacijski spoj ne može kompenzirati neadekvatnu potporu cijevi ili neispravno projektiran sustav sidrenja.
Različite konfiguracije dilatacijskih spojeva ispunjavaju različite zahtjeve kretanja i pritiska. Razumijevanje ovih razlika pomaže kupcima u odabiru odgovarajućeg proizvoda.
| Vrsta zgloba | Primarna sposobnost kretanja | Razmatranje tipičnog dizajna |
|---|---|---|
| Aksijalni kompenzator | Aksijalna kompresija i istezanje | Zahtijeva odgovarajuća sidra i vodilice za kontrolu sustava cjevovoda. |
| Univerzalni dilatacijski spoj | Primarno bočno kretanje, s mogućnošću kuta ovisno o dizajnu | Dva mijeha povezana središnjim kalemom pružaju veću fleksibilnost kretanja. |
| Zglobni dilatacijski spoj | Kutno kretanje u određenoj ravnini | Okov za šarke kontrolira kretanje i pomaže u obuzdavanju potiska pritiska. |
| Kardanski dilatacijski zglob | Kutno kretanje u više ravnina | Gimbal hardver kontrolira rotaciju dok upravlja pritiskom i potiskom. |
| Dilatacijski spoj s ravnomjernim tlakom | Kretanje prema svojoj specifičnoj konfiguraciji | Dizajnirano da uravnoteži potisak tlaka tamo gdje konvencionalno obuzdavanje nije prikladno. |
| Dilatacijski spoj pod vanjskim tlakom | Aksijalno kretanje, ovisno o izvedbi | Može biti prikladan za primjene koje zahtijevaju značajan kapacitet aksijalne kompresije. |
Kapacitet kretanja svake konfiguracije ovisi o njezinoj geometriji, konstrukciji mijeha, tlaku, temperaturi i zahtjevima za zamor. Inženjeri bi trebali potvrditi dopuštene kombinirane pokrete umjesto dodavanja pojedinačnih ocjena pokreta bez provjere.
Odabir materijala utječe na otpornost na koroziju, temperaturnu sposobnost, fleksibilnost i učinak na zamor. Ispravna specifikacija mora uzeti u obzir procesni medij kao i mehaničke uvjete tijekom rada.
Tianshun objavljene informacije o proizvodu navode sljedeće tipične opcije. Ovo su referentni rasponi i ne smiju se tumačiti kao istodobne ocjene za svaki dizajn.
| Parametar | Objavljeni tipični raspon ili opcija | Što bi kupci trebali potvrditi |
|---|---|---|
| Nazivni promjer | DN50–DN3000; mogu se razmotriti veće ili nestandardne veličine | Stvarna veličina veze, duljina licem u lice i zahtjevi za crtež |
| Projektni tlak | PN10, PN16, PN25, PN40 | Nazivni tlak pri navedenoj radnoj temperaturi |
| Dizajnirana temperatura | -196°C do +800°C | Dopuštena temperatura za odabrani materijal i konstrukciju |
| Materijal mijeha | SS304, SS316L, Inconel 625 i druge opcije | Korozivna kompatibilnost i certifikacija materijala |
| Veze | Prirubnički ili zavareni krajevi | Primjenjivi standard prirubnice, dimenzije i zahtjevi za zavarivanje |
| Život umora | 1000, 3000 ili 5000 ciklusa za specificirane dizajne | Izračunati vijek trajanja ciklusa pod stvarnim uvjetima kretanja i tlaka |
Stvarni dopušteni tlak, temperatura i kretanje moraju se provjeriti za odabrani spoj. Ovi parametri su međusobno ovisni, a najzahtjevnija vrijednost u jednoj kategoriji ne primjenjuje se automatski kada se promijene drugi radni uvjeti.
Ekspanzijski spojevi s metalnim mijehom koriste se u svim industrijama gdje su važni kontrolirano kretanje cjevovoda i pouzdano zadržavanje.
Za svaku primjenu inženjeri bi trebali procijeniti sastav tekućine, projektirani tlak, radnu temperaturu, cikluse pokretanja i isključivanja, vibracije i potencijalna prijelazna opterećenja. Ovi detalji određuju je li metalni spoj s mijehom prikladan i koju konfiguraciju treba specificirati.
Pouzdan proces odabira počinje točnim radnim podacima. Odabir spoja samo na temelju nominalnog promjera cijevi može rezultirati neadekvatnim kapacitetom pomicanja ili neodgovarajućim tlakom.
Tianshun nudi standardne i prilagođene mogućnosti dilatacijskih spojeva s metalnim mijehom. Za nestandardne sustave, dijeljenje crteža cjevovoda i radnih podataka pomaže inženjerskom timu u procjeni potrebne konfiguracije i specifikacija.
Čak i ispravno projektirana dilatacijska spojnica može prerano pokvariti ako je neispravno postavljena ili izložena pomicanju izvan zadanih granica. Instalacija i održavanje stoga trebaju slijediti odobrene nacrte i upute proizvođača.
Tijekom servisa provjerite postoje li vidljive deformacije, korozija, curenje, neobične vibracije i oštećenja zaštitnih komponenti. Pregledajte sve promjene u radnim uvjetima koje bi mogle utjecati na vijek trajanja ili sposobnost kretanja. Intervali inspekcije trebaju se temeljiti na težini usluge, kritičnosti opreme i primjenjivom programu održavanja.
Za sustave visokog tlaka, visoke temperature ili opasnih medija, pregled i popravak treba obavljati kvalificirano osoblje u skladu s relevantnim sigurnosnim postupcima. Oštećeni mijeh ne smije se vraćati u rad bez odgovarajuće tehničke procjene.
Njegova je glavna svrha prilagoditi određeno kretanje cjevovoda uzrokovano toplinskim širenjem, skupljanjem ili drugim pomakom, dok istovremeno pomaže u upravljanju opterećenjima koja se prenose kroz sustav cjevovoda.
Aksijalni ekspanzijski spoj primarno se prilagođava kompresiji i istezanju duž središnje crte cijevi. Univerzalni ekspanzijski spoj koristi dva elementa mijeha odvojena središnjim kalemom kako bi se prilagodio većem bočnom pomicanju, s dodatnom kutnom mogućnošću ovisno o dizajnu.
Ne postoji najbolji materijal za svaku primjenu. SS304, SS316L, SS321, Inconel 625 i druge legure mogu biti prikladne u različitim uvjetima. Odabir bi se trebao temeljiti na kompatibilnosti tekućine, temperaturi, tlaku, zahtjevima za umor i inženjerskoj procjeni proizvođača.
Životni vijek ovisi o broju i veličini ciklusa kretanja, tlaku, temperaturi, koroziji, vibracijama, kvaliteti ugradnje i održavanju. Zatražite izračun vijeka trajanja od zamora za specificiranu radnu omotnicu radije nego da se oslanjate na procjenu univerzalnog životnog vijeka.
Ne. Dilatacijski spojevi općenito ne zamjenjuju potrebu za odgovarajućim nosačima cijevi, sidrima i vodilicama. Ove komponente kontroliraju težinu cijevi, poravnanje i pomicanje tako da spoj radi unutar svojih projektiranih ograničenja.
Informacije o proizvodima tvrtke Tianshun opisuju standardne i prilagođene dizajne, uključujući nestandardne dimenzije i različite opcije materijala. Kupci bi trebali dostaviti nacrte, radne uvjete, zahtjeve za kretanje i detalje povezivanja kako bi potvrdili izvedivost i dobili ponudu specifičnu za dizajn.
Ekspanzijski spoj s metalnim mijehom važna je komponenta u industrijskim sustavima cjevovoda koji se moraju prilagoditi toplinskom pomicanju, upravljati pomakom i zaštititi spojenu opremu od prekomjernih mehaničkih opterećenja. Pouzdana izvedba ovisi o odabiru pravog materijala za mijeh, konfiguraciji pomaka, nazivnom tlaku i vijeku trajanja uz osiguravanje ispravne instalacije i dizajna potpore. Tianshun nudi standardna i prilagođena rješenja za niz zahtjeva industrijskih cjevovoda, uz sljedivost materijala i mogućnosti inspekcije opisane u informacijama o proizvodu. Kako biste identificirali prikladnu konfiguraciju za svoj projekt, pregledajte specifikacije ekspanzijskog spoja s metalnim mijehom Tianshun ikontaktirajte nass vašim radnim parametrima, tehničkim crtežima i zahtjevima za kupnju kako biste razgovarali o odabiru materijala, prilagođenom dizajnu i rješenju prilagođenom vašem sustavu cjevovoda.
