Dilatacijski spoj s metalnim mijehom

Yangzhou Tianshun proizvodi metalne kompenzatore s mijehom od 2012. S 14 godina fokusiranog iskustva i tvornicom od 35 000 m² u kojoj radi više od 100 kvalificiranog osoblja, isporučujemo standardne i potpuno prilagođene dizajne u više od 45 zemalja. Naši dilatacijski spojevi izrađeni su prema standardima EJMA i podržani sljedivosti materijala, 100% nerazornim ispitivanjem i hidrostatskim ispitivanjem na svakoj jedinici.

Zašto pouzdanost ulazi u dizajn, a ne samo u brošuru

Izračunat je vijek trajanja od zamora, nije pretpostavljen

Vijek trajanja ciklusa određen je prema EJMA smjernicama za stvarni radni opseg — istovremeno pokrivajući aksijalne, bočne i kutne pomake. Standardni dizajni provjeravaju se za 1000, 3000 ili 5000 punih ciklusa, čime se osigurava da spoj radi kako je predviđeno kroz toplinske cikluse, a ne samo na papiru.

Integritet materijala potkrijepljen papirologijom

Svako zagrijavanje materijala mijeha — SS304, SS316L, SS321, Inconel 625 ili Hastelloy — dolazi s punim certifikatima tvornice i zapisima o sljedivosti. Za korozivne usluge kao što su FCCU katalizatorske linije ili prijenos kemikalija, preporučujemo i skladištimo legure s visokim udjelom nikla koje su otporne na korozijsko pucanje uslijed naprezanja klorida.

Višeslojna konstrukcija s ugrađenim pokazivačem

Gdje to zahtijeva pritisak ili sigurnost, koristimo višeslojne mijehove umjesto jednoslojnih. Slojevita struktura dodaje snagu, održava fleksibilnost i uvodi sigurnosnu redundanciju: ako se unutarnji sloj ikad probuši, vanjski sloj privremeno drži pritisak dok se curenje detektira kroz otvor za signalizaciju — predvidljivo održavanje umjesto neplaniranog gašenja.

Varovi koji prolaze kroz 100% NDT

Uzdužni i obodni šavovi mijeha, kao i pričvrsni zavari, podvrgavaju se 100% radiografskom (RT) ili penetrantskom (PT) pregledu. Naši interni zavarivači provode kvalificirane postupke, a prije otpreme svaka se jedinica hidrostatski testira na tlaku 1,5 puta većem od projektiranog. Nema uzorkovanja — svaki spoj napušta tvornicu sa svojim izvješćem o ispitivanju.

Stabilnost protiv migoljenja i rezonancije

Izvijanje stupa i izvijanje u ravnini spriječeno je pravilno izračunatim korijenom srednjeg kvadrata tlačnog naprezanja i dokazanim značajkama protiv izvijanja. Iznutra, protočne obloge smanjuju turbulenciju, eroziju i vibracije izazvane protokom; vanjski poklopci ili spojne šipke dizajnirani su za zaštitu elementa mijeha i pokretanja vodilice — nisu samo dodani kao standardni dodaci, već su dimenzionirani za specifičnu uslugu.

Tehnički opseg

Vrste usklađene s opterećenjem cijevi, a ne samo kataloškim kodovima

Aksijalni kompenzatori s mijehom – za ravnomjerno toplinsko širenje gdje sidra i vodilice podnose potisak tlaka.

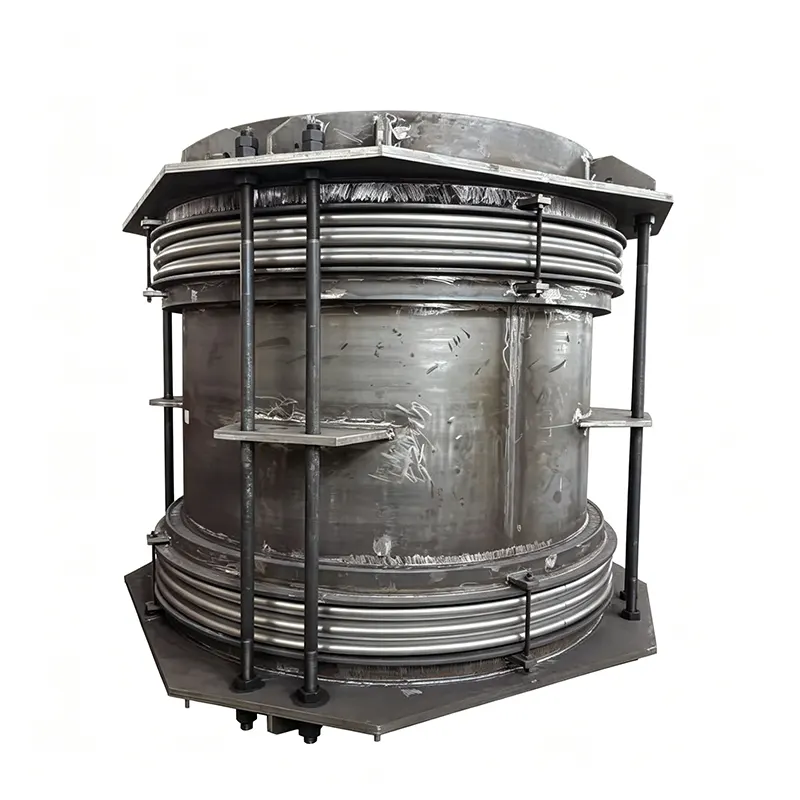

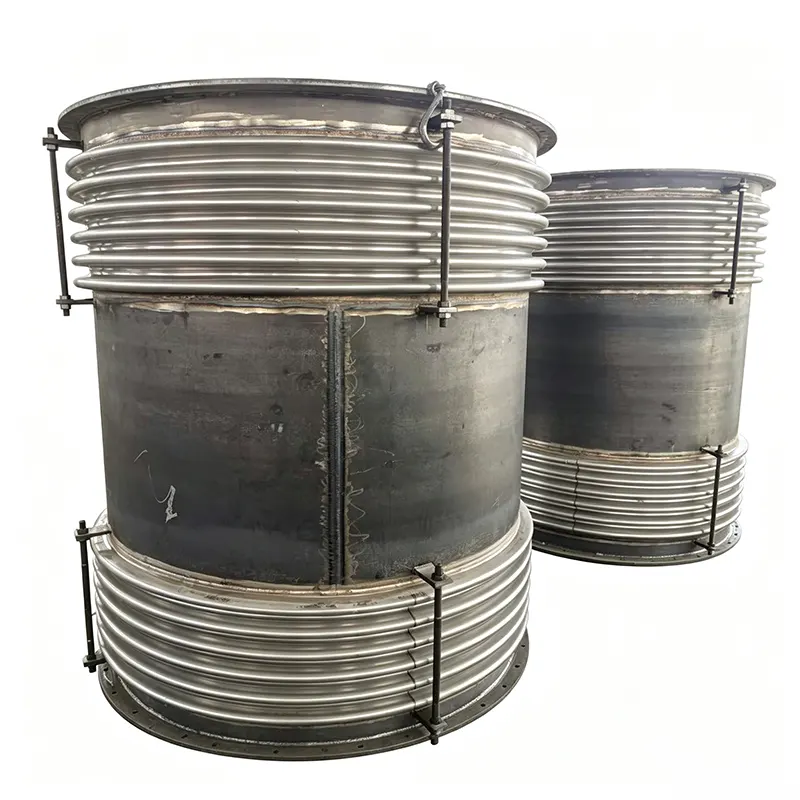

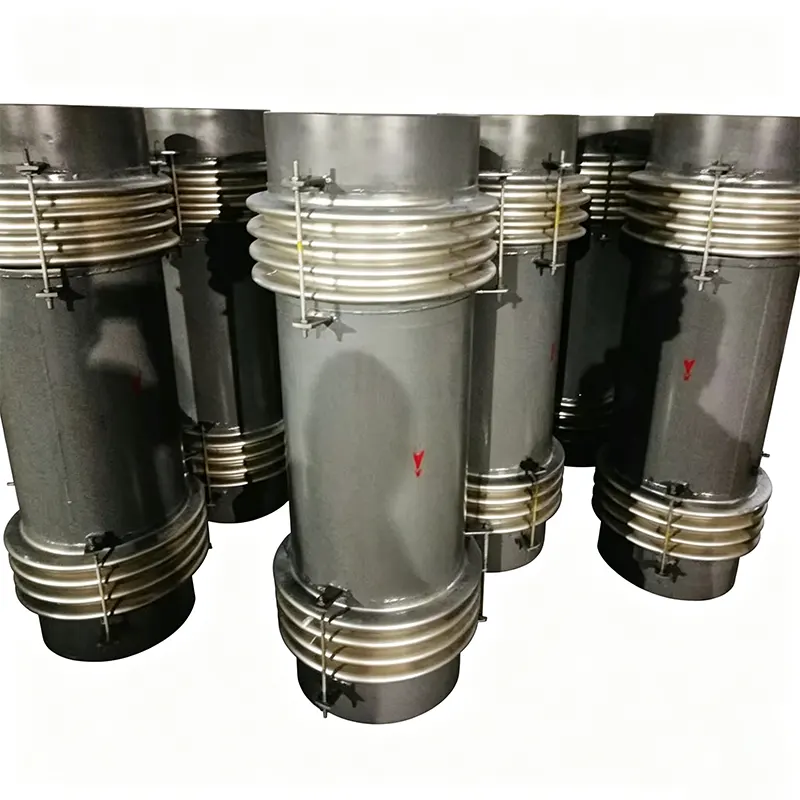

Univerzalni kompenzatori (vezani) – apsorbiraju velike bočne i kutne pomake pomoću veznih šipki koje preuzimaju potisak pritiska; naširoko se koristi u pumpnim sobama diljem jugoistočne Azije za zaštitu kućišta pumpi.

Zglobni spojevi s mijehom – ograničavaju kretanje na jednu kutnu ravninu, idealno za upijanje ekspanzije u kraku cijevi u obliku slova Z, dok zadržavaju potisak pritiska.

Kardanski ekspanzioni spojevi – omogućuju kutno pomicanje u više ravnina, često upareni u setovima kako bi apsorbirali složena kretanja sustava cjevovoda.

Kompenzatori s uravnoteženim tlakom – eliminiraju silu pritiska i potiska na spojenu opremu kao što su turbine i izmjenjivači topline, kritične tamo gdje se potisak mijeha ne može prenijeti na sidra.

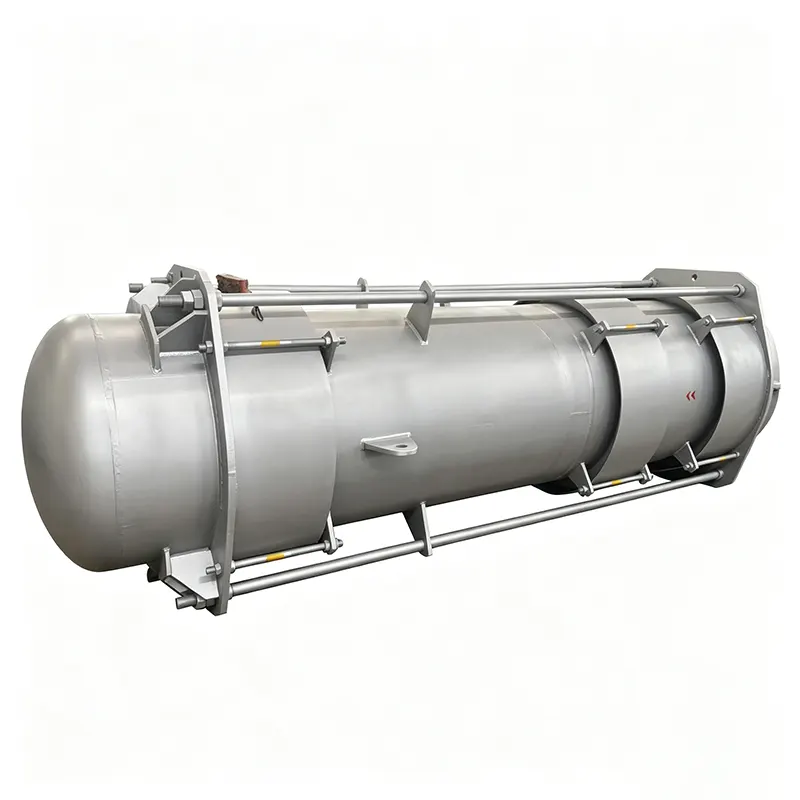

Mijeh pod vanjskim tlakom – koristi se tamo gdje je potrebna velika aksijalna kompresija ili gdje se mijeh mora zaštititi od vanjskih oštećenja i turbulentnog protoka.

Svaki je tip konfiguriran s ispravnim unutarnjim omotačem, vanjskim poklopcem i preporukama za vođenje za aplikaciju — ne isporučuje se kao goli mijeh osim ako se to izričito ne zahtijeva.

Gdje rade i kako materijalni izbori prate proces

Proizvodnja električne energije – ispušni plinovi turbina, kanali ugljenog praha kotlova, cirkulacijski vodovi daljinskog grijanja. Veliki promjeri, visoke temperature, kombinirana kretanja. Inconel 625 ili SS321 tipični su za otpornost na temperaturu i zamor.

Rafinerije i petrokemijska postrojenja – FCCU, sklopovi izmjenjivača topline, cjevovodi za prijenos nafte. Legure otporne na koroziju kao što su Inconel 625 ili Hastelloy odabiru se na temelju sadržaja sumpora, klorida i radne temperature.

Centralno grijanje i grijanje, ventilacija i klimatizacija – parna mreža, krugovi rashlađene vode. Naglasak na dokazanom vijeku trajanja aksijalnog ciklusa; ugljični čelik i SS304 mijehovi s vanjskim zaštitnim premazima su uobičajeni.

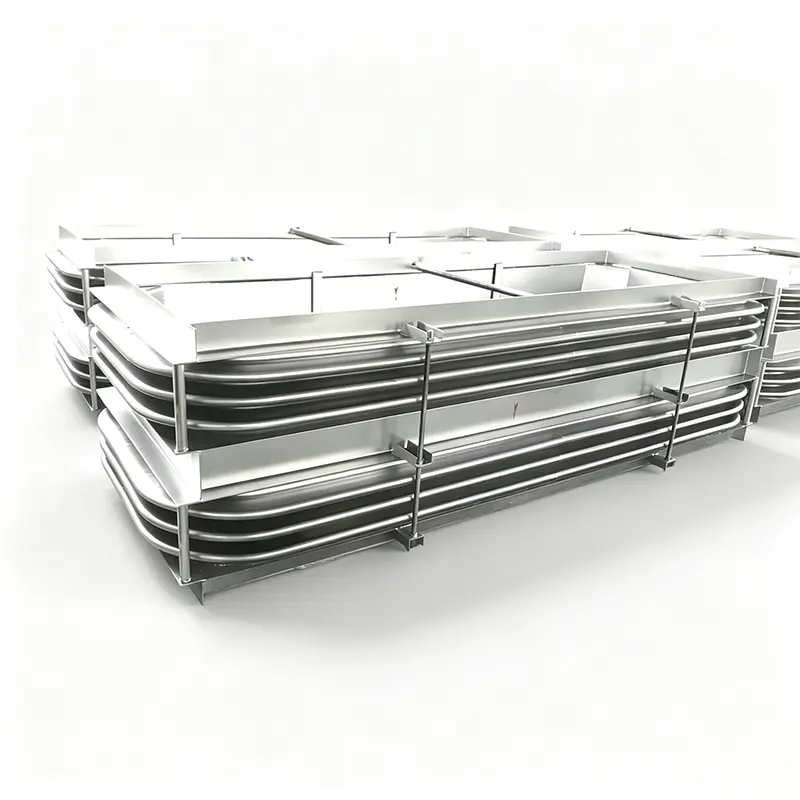

Čeličane i metalurški procesi – peći na toplo mješanje, sustavi za koksiranje, kanali za odsisavanje prašine. Kada radna temperatura prijeđe 800 °C, savjetujemo da li se može izraditi metalni mijeh s unutarnjom oblogom ili je prikladnija alternativna kompenzacija kao što su pravokutne jedinice obložene vatrostalnim materijalom. Iskreno inženjersko vodstvo, a ne prisilna prodaja.

Pročišćavanje vode i pumpne stanice – izolacija vibracija na ispustu pumpe, prijenos vode na velike udaljenosti. Vezani dilatacijski spojevi obuzdavaju potisak tlaka i sprječavaju njegov prijenos na prirubnice pumpe i betonske potisne blokove.

Certifikati i ponovljeni dokazi

Naš sustav kvalitete certificiran je prema ISO 9001:2015. Proizvodi ispunjavaju zahtjeve za označavanje CE gdje je to primjenjivo, a dizajn se može provjeriti prema ASME ili API standardima kada je navedeno. Međutim, najbolji dokaz je ponavljanje poslova: više od 70% naših narudžbi dolazi od dugoročnih partnera koji ponovno naručuju jer performanse proizvoda odgovaraju tehničkim listovima.

Kako izgleda rad s Tianshunom

Imate posla s posvećenim upraviteljem računa koji proizvod razumije tehnički, a ne samo komercijalno.

Na upite se daje konkretan odgovor u roku od 24 sata, uključujući savjete o preliminarnom odabiru ako dijelite osnovne podatke o radu.

Inženjerski tim daje preporuke za materijale, izračune kretanja i smjernice za instalaciju.

Prilagođeni dizajni — od nestandardnih promjera do egzotičnih kombinacija materijala — obrađuju se rutinski, a ne kao iznimke.

Planiranje proizvodnje je transparentno; pravodobno slanje je norma.

Podrška nakon prodaje uključuje nadzor instalacije i savjetovanje o održavanju tijekom životnog vijeka spoja.

Yangzhou Tianshun Pipeline Technology Co., Ltd.

Objekt od 35.000 m², Jiangsu, Kina – isporuka u više od 45 zemalja.

Ne prodajemo samo dilatacijske spojeve. Osiguravamo da ispravno rade u vašem sustavu.
