Podesiva vješalica s promjenjivom oprugom za toplinsko kretanje cjevovoda s podrškom za promjenjivo opterećenje

Vješalice s promjenjivim oprugama, također poznate kao nosači s promjenjivim oprugama, najčešće su korišteni tip nosača cijevi u industrijskim cjevovodnim sustavima. Oni pružaju potpornu silu koja varira proporcionalno s otklonom opruge dok se cijev pomiče okomito zbog toplinskog širenja ili skupljanja. Za primjene u kojima je toplinski pomak umjeren i prihvatljiva je kontrolirana količina varijacije opterećenja, vješalice s varijabilnom oprugom nude isplativo i kompaktno rješenje u usporedbi s nosačima s konstantnom oprugom.

ProizvođačTehnologija cjevovoda Yangzhou Tianshun, naše vješalice s promjenjivim oprugama koriste zavojne opruge od visokokvalitetnog legiranog čelika smještene u robusnom čeličnom kućištu. Kako se cijev pomiče prema gore ili dolje od svog instaliranog položaja, opruga se komprimira ili produžuje u skladu s tim, mijenjajući reakcijsku silu izravno proporcionalnu udaljenosti putovanja i brzini opruge. Svaka je jedinica tvornički kalibrirana na određeno hladno opterećenje, vruće opterećenje i smjer kretanja, osiguravajući predvidljivu izvedbu od instalacije do rada.

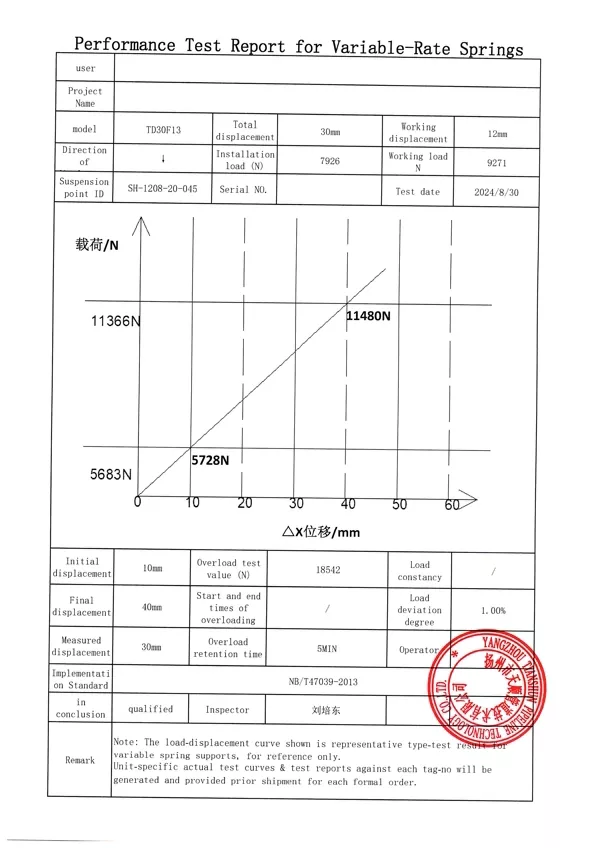

Ova slika prikazuje krivulju performansi pomaka opterećenja promjenjivog opružnog nosača/vješalice, uključujući ključne parametre opterećenja i pomaka za provjeru točnosti nosivosti proizvoda i radne pouzdanosti.

Svaka jedinica podliježe kalibraciji opterećenja i testiranju performansi prije otpreme. Odstupanje podešenog opterećenja kontrolira se unutar ±5%, u skladu s međunarodnim standardom ANSI/MSS‑SP‑58‑2018 kao i NB/T47039‑2013.

Proizvodi ispunjavaju tehničke zahtjeve za energetske, petro‑kemijske i druge industrijske cjevovodne sustave. Prema MSS-SP-58-2018, najveća dopuštena varijabilnost opterećenja za varijabilne opružne jedinice ne smije premašiti 25% radnog vrućeg opterećenja unutar punog radnog hoda.

Tehničke specifikacije proizvoda

Karakteristike dizajna i varijacije opterećenja

Ključni parametar pri odabiru vješalice s varijabilnom oprugom je postotak varijacije opterećenja — razlika između hladnog i vrućeg opterećenja podijeljena radnim opterećenjem. Većina tehničkih specifikacija zahtijeva da ova vrijednost ostane ispod 25% za opću uslugu i ispod 6% za kritične spojeve opreme. Tamo gdje je pomak dovoljno velik da bi varijacija opterećenja premašila prihvatljive granice, umjesto toga specificiraju se vješalice s konstantnom oprugom.

Naši standardni varijabilni opružni nosači dizajnirani su da zadrže varijaciju opterećenja unutar tipičnih projektnih ograničenja u cijelom radnom rasponu, a svaka je jedinica jasno označena brzinom opruge, postavkom hladnog opterećenja i smjerom kretanja za jednostavnu ugradnju i puštanje u rad.

Standardna serija i tehnički raspon

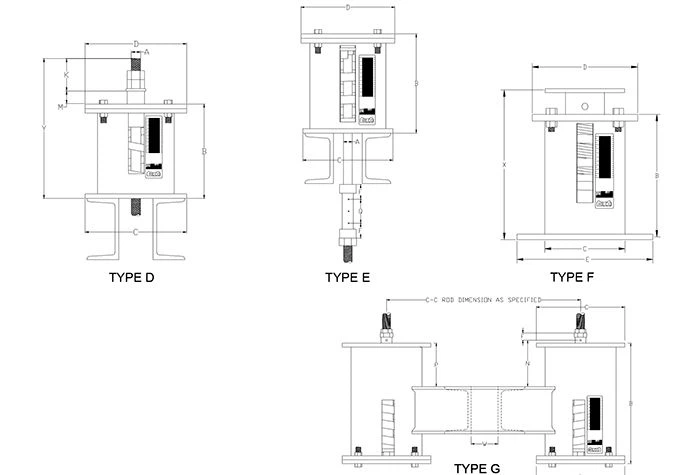

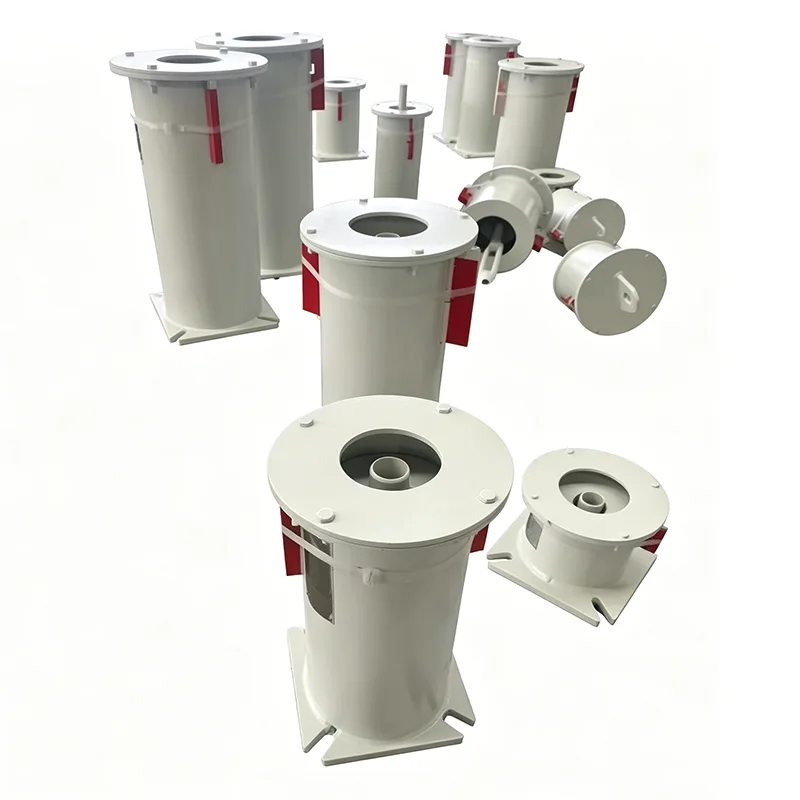

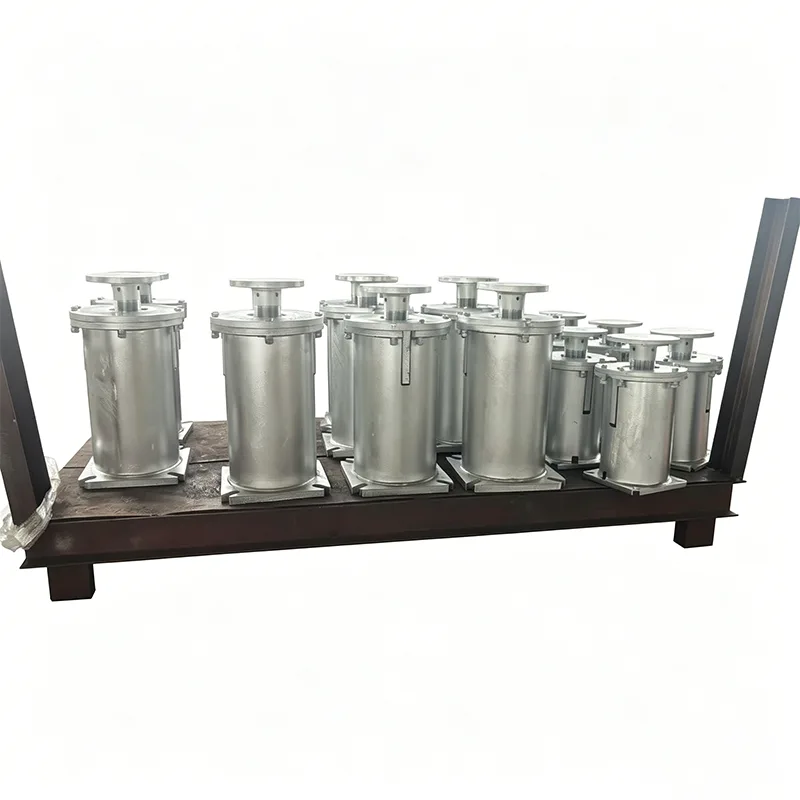

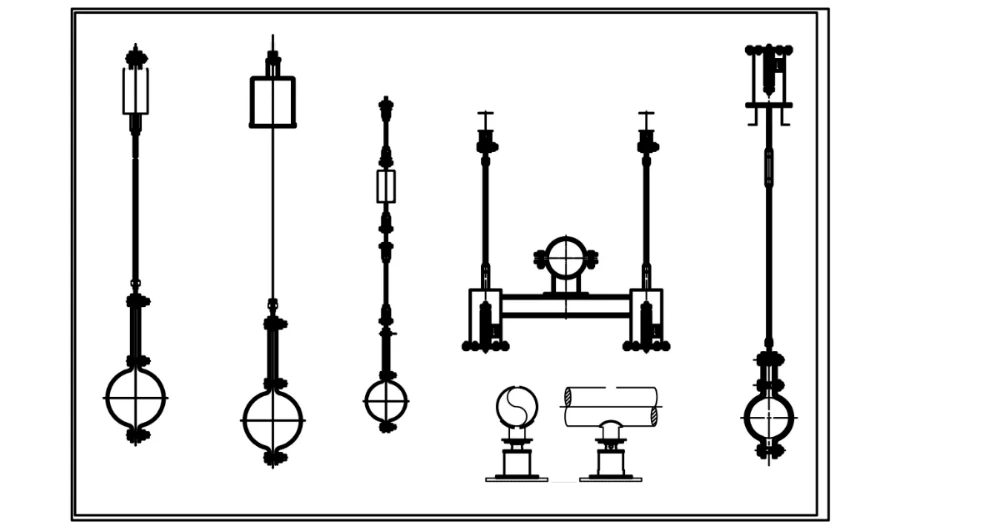

Nudimo vješalice s varijabilnim oprugama u višestrukim konfiguracijama za montažu, uključujući izvedbe s gornjim ovješenjem, s bazom i sa strane, pokrivajući kapacitete opterećenja od približno 0,02 kN do 40 kN u standardnim veličinama opruga. Standardni rasponi hoda uključuju 30 mm, 60 mm, 90 mm, 120 mm i 150 mm, a posebni hodovi dostupni su na zahtjev.

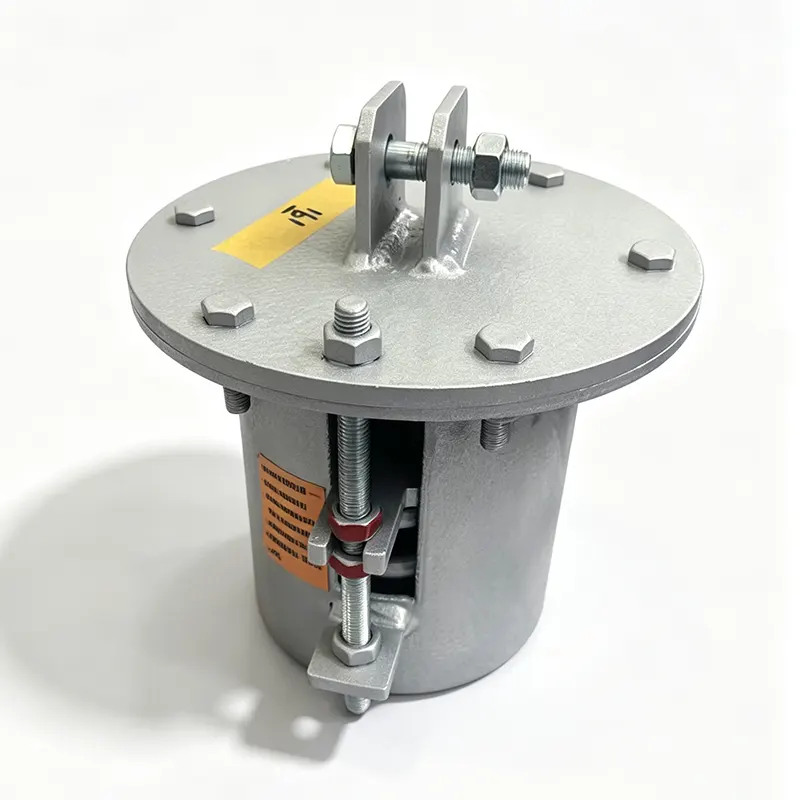

Elementi opruge proizvode se od 60Si2Mn ili 50CrVA čelika za opruge, a kućišta su dostupna u vruće pocinčanim, epoksidno obojenim ili završnim obradama od nehrđajućeg čelika za korozivna okruženja. Standardne jedinice su ocijenjene za radnu temperaturu okoline od -20°C do +200°C, s oprugama od visokotemperaturne legure dostupne za aplikacije s ekstremnom toplinom, kao što su cijevi za peći i kotlove.

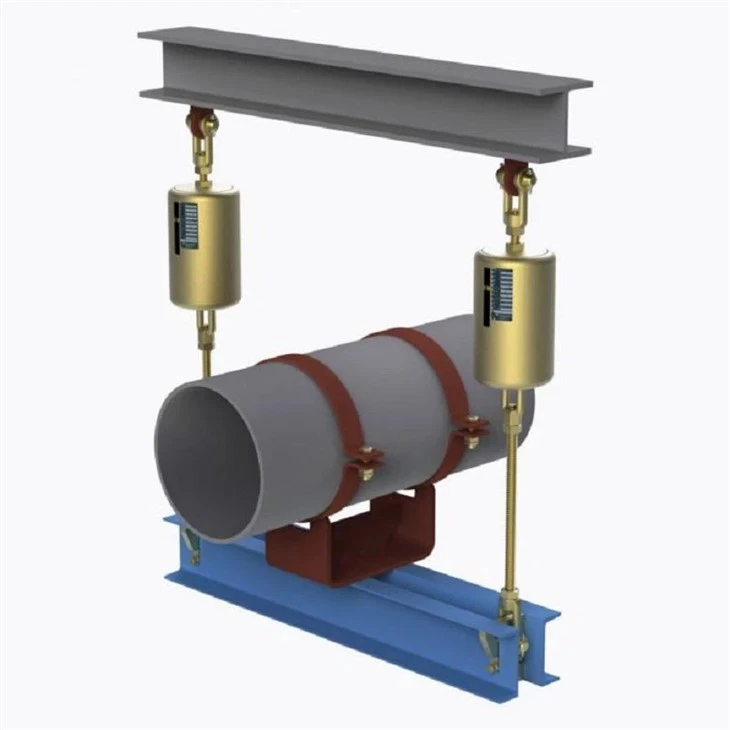

Svaki oslonac promjenjive opruge opremljen je mjernom mjerom, indikatorom opterećenja te gornjom i donjom graničnom pločom. Priključci navojne šipke na vrhu i dnu omogućuju jednostavno okomito podešavanje tijekom instalacije, a postavke opterećenja mogu se provjeriti na licu mjesta prema podacima na natpisnoj pločici.

Standardi, materijali i prilagođene opcije

Naše vješalice s promjenjivim oprugama proizvedene su u skladu s GB/T 17116.1/.2/.3 i potpuno su zamjenjive s međunarodnim standardima uključujući MSS SP-58, ASME B31.1, ASME B31.3 i EN 13480-3. Sljedivost materijala održava se tijekom cijele proizvodnje, a sve opruge prolaze predpodešavanje i ispitivanje opterećenja prije montaže.

Za specijalizirane projekte isporučujemo opružne vješalice od nehrđajućeg čelika, izolirane potporne sklopove cijevi i jedinice s posebnim premazima za pučinske, pomorske ili usluge desalinizacije. Također proizvodimo predizolirane nosače za cijevi i nosače za cijevi koji se izravno integriraju s našim asortimanom vješalica s varijabilnom oprugom za cjelovita rješenja za potporu vodova.

Tipične primjene

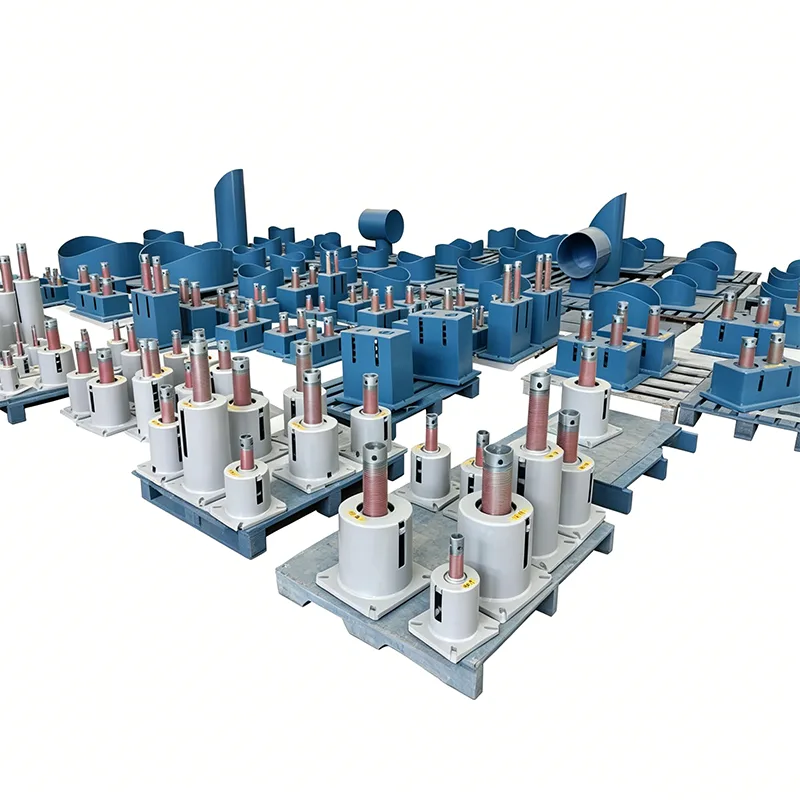

Varijabilni nosači oprugainstalirani su na gotovo svakoj vrsti procesnih i komunalnih cjevovoda gdje dolazi do vertikalnog toplinskog kretanja. Uobičajene primjene uključuju vodove pare i napojne vode u elektranama, procesne cjevovode rafinerija, petlje izmjenjivača topline u kemijskim postrojenjima, mreže daljinskog grijanja i HVAC sustave u velikim komercijalnim zgradama. Također se koriste uz krute nosače cijevi na vodovima gdje samo odabrane točke zahtijevaju kompenzaciju pomaka.

Za sustave cjevovoda s dinamičkim opterećenjima kao što su vodeni udar, seizmički događaji ili vibracije pumpe, vješalice s promjenjivom oprugom često se kombiniraju s hidrauličkim prigušivačima koji ograničavaju dinamičko kretanje, a istovremeno dopuštaju slobodan toplinski pomak. Gdje je toplinski rast prevelik za varijabilnu jedinicu, preporučujemo nadogradnju na stalne opružne vješalice na tim specifičnim točkama potpore.

Komplementarni asortiman proizvoda

Naš širi portfelj nosača cijevi uključuje stalne opružne nosače, krute vješalice i podupirače, nosače za cijevi, predizolirane nosače cijevi za hladne i kriogene vodove i hidraulične prigušivače. Za sustave cjevovoda koji također zahtijevaju apsorpciju aksijalnog, bočnog ili kutnog pomicanja, proizvodimo metalne spojeve s mijehom, gumene spojeve i spojeve od tkanine koji se mogu specificirati zajedno s našim opružnim nosačima kao jedinstveno rješenje.

Kvaliteta i usluga

Svaka vješalica s promjenjivim oprugama prije otpreme je testirana na opterećenje i dimenzijski provjerena u našem internom postrojenju za ispitivanje, prema našem sustavu upravljanja kvalitetom ISO 9001:2015. Podržavamo kupce od početnog odabira opruge i izračuna opterećenja preko smjernica za instalaciju i postprodajne usluge. Na upite se odgovara u roku od 24 sata, a standardno vrijeme proizvodnje kreće se od 10 do 20 radnih dana, ovisno o količini i konfiguraciji. S više od 14 godina isporukom nosača cijevi i dilatacijskih spojeva za projekte u više od 45 zemalja, isporučujemo kataloške standarde i jedinice projektirane po narudžbi EPC izvođačima i krajnjim korisnicima diljem svijeta.

Često postavljana pitanja

Što znači "postotak varijacije opterećenja" na promjenjivom nosaču opruge?

Varijacija opterećenja je razlika između hladnog (instaliranog) opterećenja i vrućeg (radnog) opterećenja, izražena kao postotak radnog opterećenja. Određuje se brzinom opruge pomnoženom s toplinskim putovanjem, podijeljenim s radnim opterećenjem. Većina specifikacija projekta ograničava ovu vrijednost na najviše 25% za standardne cjevovode.

Može li se vješalica s promjenjivom oprugom postaviti u bilo kojem smjeru?

Ne. Vješalice s varijabilnom oprugom dizajnirane su za okomito kretanje i moraju se postaviti s osom opruge okomito. Horizontalna ili kutna ugradnja uzrokovat će zaglavljivanje, netočan prijenos opterećenja i prijevremeno trošenje. Za horizontalna opterećenja ili bočno držanje, krute podupirače, cijevne papuče ili prigušivače treba specificirati odvojeno.

Koju maksimalnu temperaturu mogu podnijeti vaše vješalice s promjenjivom oprugom?

Standardne jedinice od ugljičnog čelika s oprugama od legiranog čelika predviđene su za kontinuirani rad do približno 200°C. Za visokotemperaturne cjevovode kao što su visokotlačni parni vodovi ili priključci kotlova, nudimo opružne materijale za visoke temperature i konfiguracije izoliranih nosača. Obratite se našem inženjerskom timu s vašim radnim uvjetima radi pravilnog odabira materijala.

Dajete li izračune proljetnog odabira?

Da. Naš inženjerski tim može vam pomoći pri odabiru opruge ako navedete veličinu cijevi, radnu težinu, veličinu i smjer toplinskog pomaka i sve zahtjeve specifikacije projekta. Također možemo pregledati postojeće rasporede podrške i preporučiti odgovarajuću varijabilnu ili stalnu opružnu podršku za svaku lokaciju.

Koje je vrijeme isporuke za standardne vješalice s promjenjivom oprugom?

Standardne kataloške jedinice obično se isporučuju u roku od 10 do 20 radnih dana, ovisno o veličini narudžbe i trenutnom opterećenju proizvodnje. Prilagođene završne obrade, posebna putovanja ili konfiguracije od nehrđajućeg čelika mogu dodati nekoliko dodatnih dana. Ubrzana isporuka može se dogovoriti u trenutku narudžbe.

Koja dokumentacija dolazi uz narudžbu?

Standardna isporuka uključuje popis pakiranja i pločice s nazivom proizvoda s brojem opruge, nosivošću i podacima o putovanju. Izvješća o ispitivanju materijala (MTR), zapisi o kalibraciji opružnog opterećenja i izvješća o pregledu dimenzija mogu se dostaviti na zahtjev. Inspekcija od strane ovlaštenih tijela također je dostupna za projekte koji to zahtijevaju.

Možete li isporučiti kompletne sklopove nosača cijevi uključujući obujmice za cijevi i stezaljke?

Apsolutno. Opružne vješalice s varijabilnom oprugom isporučujemo kao samostalne jedinice ili kao kompletno sastavljene potporne setove uključujući obujmice za cijevi, nosače za cijevi, zatezne zatege, navojne šipke i konstrukcijski spojni hardver. Predizolirani sklopovi nosača cijevi za hladnu ili kriogenu upotrebu također su dostupni kao jedan paket spreman za ugradnju.
