Pouzdani nosači cijevi za pozicioniranje industrijskih cjevovoda i strukturnu stabilizaciju

NaTianshun, izrađujemo cijevne nosače otkako postojimo — 14 godina. Možda nemaju pokretne dijelove kao opružni nosači, ali na mnogo načina kruti cijevni nosači nose veću odgovornost. Opružna jedinica može podnijeti nekoliko milimetara pogrešnog hoda i dalje raditi. Podupirač cijevi koji je premalih dimenzija, loše zavaren ili od krivog materijala može iznenada otkazati, a kad se to dogodi, cijev ide s njim. Zato prema svakoj narudžbi nosača cijevi postupamo s istom pažnjom koju poklanjamo našim složenijimstalni opružni osloncii varijabilne opružne jedinice.

Posao nosača cijevi je jednostavan za opisati, svaki put ga je teže ispraviti: držite cijev na mjestu, nosite njenu težinu i vodite je ili usidrite kako zahtijevaju specifikacije cijevi. Proizvodimo širok asortiman — od osnovnih obujmica za cijevi montiranih na gredu do T-stupacipele za cijevido po narudžbi projektiranih kliznih ploča i oslonaca za teške uvjete rada. Ovo za nas nisu gotovi dijelovi kataloga; gradimo prema vašoj veličini cijevi, debljini izolacije, podacima o opterećenju i okruženju ugradnje.

Kako se cijevni nosači uklapaju u širu sliku nosača

Prođite niz bilo koji stalak za cijevi i vidjet ćete mješavinu: kruti nosači cijevi koji preuzimaju težinu i vode bočno kretanje, opružne vješalice ili varijabilni nosači opruga koji apsorbiraju vertikalno kretanje gdje je to potrebno. Jedno bez drugog ne ide. Nosač cijevi koji je previše krut na pogrešnom mjestu može prenijeti naprezanje ravno na prirubnicu ili mlaznicu posude. Zato naši inženjeri uvijek gledaju potpunu potpornu shemu kada nam pošaljete upit — i zašto ne oklijevamo predložiti predizoliranu potporu cijevi za hladne vodove ili vođenu papučicu za dugu ravnu stazu koja zahtijeva kontrolirano aksijalno kretanje.

Materijali i završne obrade koje skladištimo i koristimo

Držimo širok inventar ploča od ugljičnog čelika, nehrđajućeg čelika i legiranog čelika, cijevi i strukturnih dijelova tako da možemo brzo preokrenuti proizvodnju nosača cijevi. U tablici ispod navedeni su materijali koje najčešće koristimo:

Sva konstrukcijska zavarivanja izvode certificirani zavarivači, a vršimo vizualnu i dimenzijsku provjeru svake potpore prije nego što napusti radionicu. Ako vaš projekt zahtijeva NDT (PT, MT ili UT) na određenim zavarima, možemo to uključiti u opseg.

Standardi koji reguliraju naše nosače cijevi

Svaki dan radimo prema sljedećim međunarodnim kodovima:

ANSI/MSS SP‑58 – Cijevni nosači i vješalice

ASME B31.3 i B31.1 – Procesni i energetski cjevovodi

ASME odjeljak IX – Kvalifikacije za zavarivanje

EN 1090 – Konstrukcijski čelik (gdje je potrebno za oznaku CE)

GB/T 17116 – Kineski nacionalni standard

Naš sustav ISO 9001:2015 pokriva cijeli proizvodni lanac, a sljedivost materijala održava se od toplinskog broja sirovog čelika do završne oznake sklopa nosača.

Često postavljana pitanja

P1: Možete li uskladiti naše postojeće standardne crteže nosača cijevi?

Da, tako dolazi većina naših narudžbi. Pošaljite nam svoje standardne potporne crteže, izometrije ili samo označeni raspored potpore cijevi, a mi ćemo proizvesti točne dimenzije. Redovito radimo s EPC standardnim knjižnicama.

P2: Koja je razlika između papuče cijevi i nosača cijevi?

U svakodnevnom razgovoru ljudi često koriste te pojmove naizmjenično. Strogo govoreći, cijevna papuča je specifična vrsta nosača cijevi — čelični profil zavaren na dno cijevi kako bi se podigla s konstrukcijskog čelika. Cijevni nosač je šira obitelj koja uključuje papuče, stezaljke, vodilice, osovine i sklopove vješalice. Proizvodimo i cijevne papuče i kompletne sklopove nosača cijevi.

P3: Kako postupate s izoliranim ili hladnim vodovima?

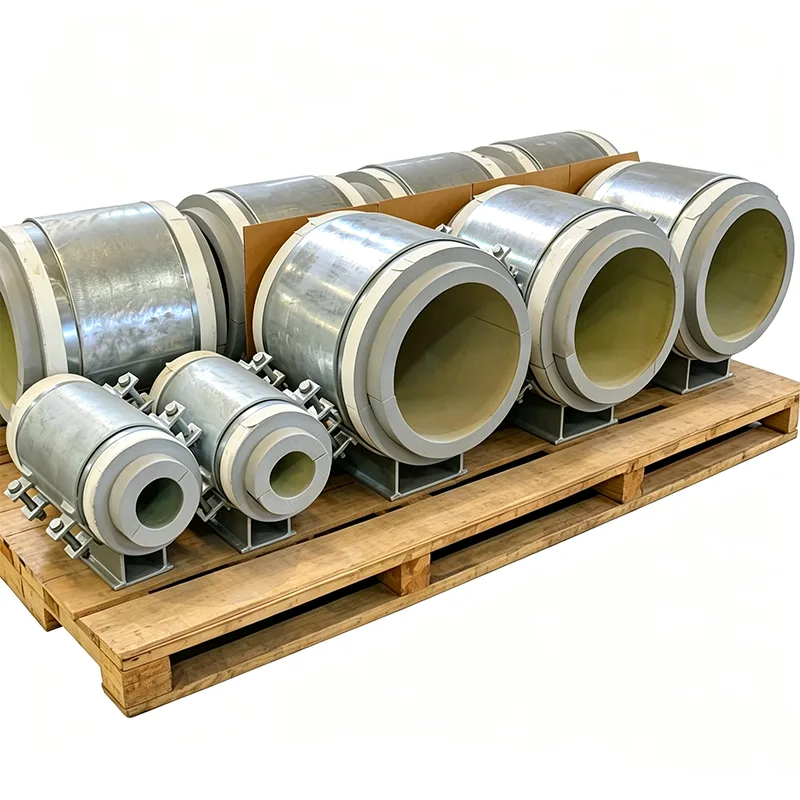

Za toplo izolirane vodove povećavamo visinu papuče kako bismo očistili izolaciju. Za hladne ili kriogene vodove isporučujemo predizolirane nosače cijevi s krutim pjenastim blokom zalijepljenim u stopu kako bi se spriječio prijenos hladnoće i kondenzacija. Recite nam debljinu izolacije i materijal, a mi ćemo prema tome dizajnirati cipelu.

P4: Koje je vaše vrijeme isporuke za seriju nosača cijevi?

Standardni nosači od ugljičnog čelika: 15–25 dana, ovisno o količini. Nehrđajući čelik ili veliki, složeni sklopovi: 25–35 dana. Za skupne narudžbe povezane s rasporedom projekta, možemo isporučiti faze u skladu s vašim redoslijedom izgradnje.

P5: Isporučujete li i strukturne ugradbene ploče i T-stupove?

Možemo, ako vaš projekt to zahtijeva. Obično su nosači cijevi sučelje između cijevi i strukture. Ako su vam potrebne i ploče za ugradnju, temeljne ploče ili čelični T-stup, sve možemo spakirati zajedno, što pojednostavljuje logistiku gradilišta.

Testiranje i provjera kvalitete

Cijevni nosači možda nemaju pokretne dijelove, ali ipak provodimo strukturirani proces kontrole kvalitete:

Provjera ulaznog materijala prema certifikatima tvornice

Provjera dimenzija nakon rezanja i bušenja

Kontrola dotjerivanja prije zavarivanja

Vizualna provjera zavara, plus dodatni NDT ako je navedeno

Provjera dimenzija i kutova gotovog sklopa

Pregled površine i premaza

Svaku pošiljku prati dostavnica koja navodi svaki nosač prema broju oznake, tako da vaš tim za web mjesto može spojiti dijelove s izometrijskim crtežom bez nagađanja.

Prilagođavanje radimo svaki dan

Nekoliko nosača cijevi napušta našu tvornicu kao potpuno standardni dio. Uobičajene prilagodbe uključuju:

Povećane visine cipela za debelu izolaciju ili zaštitu od požara

Podesive klizne baze s PTFE jastučićima za klizanje s niskim trenjem

Oprema od nehrđajućeg čelika za pučinske i obalne instalacije

Posebna opterećenja — napravili smo nosače cijevi za vodove velikog promjera koji nose cijevi promjera 40 inča

Anti‑vibration clamps with neoprene lining for reciprocating compressor piping

Nosači visokotemperaturnih legura za peći i linije reformera

Niste ograničeni na ono što je u katalogu. Pošaljite nam svoje zahtjeve, a mi ćemo izraditi točno ono što trebate.

Praktične napomene iz naše trgovine

Nekoliko stvari koje smo pokupili tijekom godina, a koje bi vam mogle pomoći:

Ako će vaša cijev biti hidrotestirana, provjerite jesu li nosači cijevi dizajnirani za natopljenu težinu. Puno kvarova podrške događa se tijekom testiranja, a ne tijekom rada.

Na dugim policama za cijevi izbjegavajte pretjerano vođenje. Ostavite prostor za aksijalno kretanje. Možemo ugraditi klizne ploče s poznatim koeficijentom trenja u naše dizajne cipela kako bismo zadržali reakcijska opterećenja unutar vaših granica naprezanja cijevi.

Ako će potpora cijevi biti izložena vatri, navedite premaz otporan na vatru ili dizajn koji se neće srušiti unutar potrebnog razdoblja otpornosti na požar. Možemo savjetovati o praktičnim opcijama.

Za cijevi od nehrđajućeg čelika uvijek koristite potporne komponente od nehrđajućeg čelika ili barem nemetalnu oblogu (PTFE ili neopren) kako biste izbjegli galvansku koroziju na kontaktnoj točki.

Zašto odabrati Tianshun za svoje nosače cijevi?

Mi nismo distributeri koji biraju dijelove iz skladišta. Mi smo tvornica koja reže čelik, zavaruje sklopove, strojno obrađuje kontaktne površine, nanosi premaze i šalje izravno na vaše mjesto ili u konsolidator. Naš tim je vidio dovoljno kvarova nosača cijevi na terenu da znamo da malo dodatne pažnje tijekom izrade čini veliku razliku u daljnjem radu.

Bez obzira trebate li dvadeset jednostavnih zavarenih papuča ili dvjesto složenih vođenih nosača s kliznim pločama, dat ćemo vam izravnu tvorničku cijenu, realan raspored isporuke i skup crteža izrade na vaše odobrenje prije nego što počnemo rezati čelik. Preko 70% našeg poslovanja dolazi od kupaca koji su naručili jednom i nikada se nisu potrudili kvalificirati drugog dobavljača.

Ako vaš sljedeći projekt zahtijeva nosače cijevi, obuću za cijevi ili predizolirane nosače cijevi, pošaljite nam svoj popis podrške ili standardne crteže. Vratit ćemo vam detaljnu ponudu, obično u roku od 24 sata. I kao i uvijek, dobrodošli ste da posjetite našu tvornicu u Yangzhou i vidite kako gradimo stvari.
