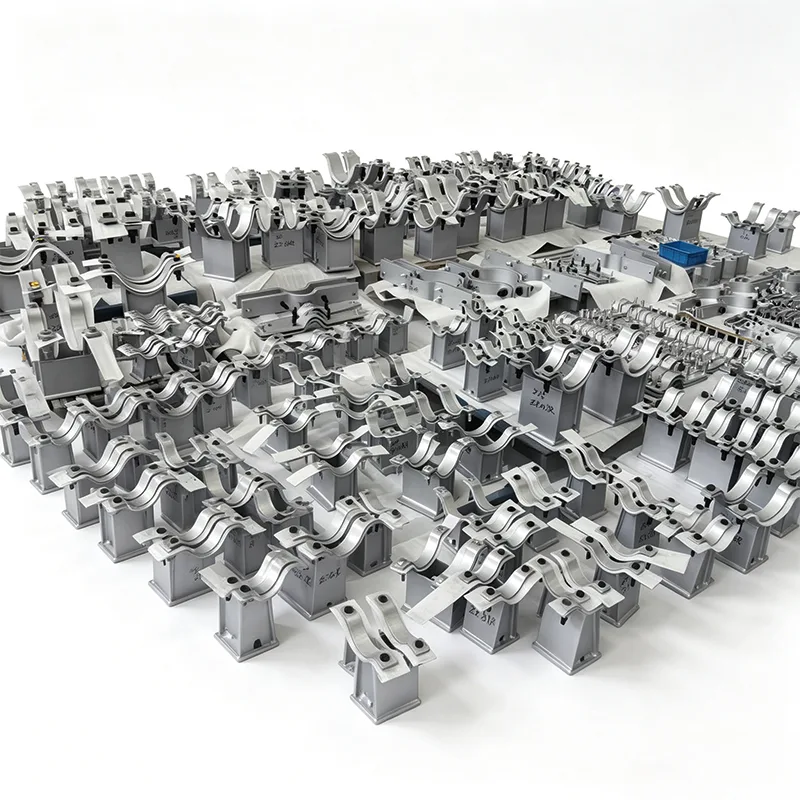

Nosači sedlaste cijevi od nehrđajućeg čelika

Kada nosač cijevi mora stajati u obalnom postrojenju punom soli, podnijeti agresivno kemijsko pranje ili ostati bez održavanja desetljećima unutar sterilne proizvodne linije, izbor materijala je sve. U Yangzhou Tianshunu dizajniramo i isporučujemo sustave potpore cijevi od 2012. godine, a naši potporni nosači cijevi od nehrđajućeg čelika izrađeni su upravo za one situacije – gdje standardni ugljični čelik jednostavno ne može izdržati.

Svaki nosač sjedala od nehrđajućeg čelika koji isporučimo odražava 14 godina izravnih povratnih informacija od EPC izvođača, inženjera održavanja i vlasnika projekata u više od 45 zemalja. Naučili smo što radi, što rano otkaže i kako projektirati uobičajene točke kvara mnogo prije nego što nosač ikada dotakne vašu cijev.

Što dobivate s Tianshun sjedalom od nehrđajućeg čelika

Integritet materijala koji možete pratiti

Mi obrađujemo tijela sjedala i potporne komponente od punog nehrđajućeg čelika 304 (UNS S30400) ili 316L (UNS S31603) ploče i poluge – ne od lijevanih ekvivalenata. Svako zagrijavanje materijala dolazi s EN 10204 3.1 potvrdom o ispitivanju mlina, a mi održavamo potpunu sljedivost od prijema sirovina do završne inspekcije. Za projekte koji zahtijevaju povećanu otpornost na piting, duplex 2205 ili super-austenitni stupnjevi dostupni su na zahtjev.

Projektirani oblik, a ne samo savijena ploča

Radijus sedla je precizno strojno obrađen kako bi odgovarao stvarnom vanjskom promjeru vaše cijevi, obično od 1" NB do 48" NB i više. Ovo eliminira točkasto opterećenje koje se može dogoditi kod generičkih nosača u obliku slova V. Na vrućim vodovima često produljujemo širinu sedla i ugrađujemo PTFE ili grafitne klizne ploče s niskim trenjem izravno u dizajn – tako da potpora radi s toplinskim kretanjem vaše cijevi, a ne protiv nje.

Dizajn stupića koji instalaciju čini predvidljivom

Sam potporni stup – okomiti stup koji veže sjedalo za konstrukcijski čelik – dostupan je u konfiguracijama fiksne visine ili podesive. Fiksni stupovi obično su jedna zavarena konstrukcija od nehrđajućeg čelika, H-grede ili cijevi, sa zavarenim šavom s punim prodiranjem na bazi sedla. Podesivi dizajni uključuju držač s navojem i raspored sigurnosne matice, omogućujući precizno podešavanje visine tijekom vrućeg poravnanja bez rezanja ili ponovnog zavarivanja.

Sve nosive zavare izvode certificirani zavarivači prema postupcima kvalificiranim prema ASME Odjeljku IX, s mapama zavara i NDE (PT ili RT) dostupnim prema potrebi. Površinska obrada nakon zavarivanja je standardno dekapirana i pasivirana kako bi se obnovila puna otpornost na koroziju.

Kako se rukuje teretom

Ne pretpostavljamo samo da je "nehrđajući čelik jak". Naši interni inženjeri provjeravaju svaki sklop stupova na kombinaciju okomite vlastite težine, potiska toplinske ekspanzije, povremenih vjetrovnih ili seizmičkih opterećenja i bilo kakvog izdizanja koje se može dogoditi pri promjenama smjera. Ako vaš projekt ima specifične šifre dizajna (ASME B31.1, B31.3, EN 13480, itd.), možemo pružiti odgovarajuću analizu naprezanja i podatke o opterećenju. Isporučili smo nosače dizajnirane za vertikalna opterećenja od nekoliko stotina Newtona do preko 300 kN.

Gdje ćete vidjeti ove podrške u službi

Tijekom godina, naši nosači potpornih cijevi od nehrđajućeg čelika otišli su na mjesta gdje kvar nije opcija:

Terminali za uplinjavanje LNG-a – 316L sjedišta u otvorenim morskim okruženjima s kontinuiranim raspršivanjem soli.

Farmaceutske petlje WFI (voda za injekcije) – nehrđajući čelik 304 s punim paketima dokumentacije i opcijama elektropolirane završne obrade.

Postrojenja za proizvodnju jestivog ulja i pića – oslonci dizajnirani s higijenskim profilima, minimalnim pukotinama i brtvenim materijalima u skladu s FDA-om, gdje je to potrebno.

Kemijska obrada i skladištenje kaustika – posebno odabrani stupnjevi za otpornost na pucanje od korozije na kloridu.

Gornji dijelovi offshore platforme – podesivi stupovi koji omogućuju preusmjeravanje nakon strukturalnog slijeganja, sve u 316L s potpunom inspekcijom treće strane.

Kako osiguravamo da je kvaliteta stvarna

Svaki sklop sjedala stupića prolazi kroz naš interni laboratorij za testiranje prije puštanja u promet:

Provjera dimenzija prema dogovorenim crtežima izrade

PMI (pozitivna identifikacija materijala) za potvrdu razreda na nehrđajućim dijelovima

Penetracija bojom ili radiografska kontrola kritičnih zavara (po specifikaciji klijenta)

Testiranje opterećenja na zahtjev za nove ili jako prilagođene dizajne

Naša tvornica ima certifikat ISO 9001:2015 i navikli smo raditi s inspektorima trećih strana iz SGS-a, Bureau Veritasa, TÜV-a i predstavnicima klijenata tijekom proizvodnje i završne inspekcije.

Prilagodba je norma, a ne nadoplata

Vrlo malo projekata treba "kataloško" sjedalo od nehrđajućeg čelika. Većina zahtijeva prilagodbe – različite dimenzije temeljne ploče, specifične uzorke rupa za vijke, produženu visinu do čiste izolacije, određeni kut omotača sjedala, integrirane vodilice ili stezaljke. To je u redu. Izgradili smo radni tijek proizvodnje oko malih serija, prilagođenih narudžbi. Pošaljite nam svoju podatkovnu tablicu cijevi, svoj nacrt konstrukcijskog čelika ili jednostavnu skicu, a naši inženjeri će vam vratiti prijedlog crteža u roku od 2-3 radna dana.

Za projekte s ponavljajućim zahtjevima za regale cijevi, možemo unaprijed izraditi potpuni raspored podrške, identificirati mogućnosti optimizacije i smanjiti ukupne instalirane troškove bez ugrožavanja usklađenosti koda.

Posljednja napomena o pouzdanosti

Većina naših narudžbi nosača cijevi od nehrđajućeg čelika dolazi od kupaca koji su već instalirali nosače od ugljičnog čelika i vratili se posebno radi nadogradnje od nehrđajućeg čelika. Kada imate specifikaciju cijevi koja zahtijeva da "sve ovlažene i vanjske potporne komponente budu otporne na koroziju", razumijemo da to znači da je nosač stupića dio sustava - a ne naknadna misao. Mi to tako gradimo, tako pregledavamo i tako dokumentiramo.

Trebate ponudu ili brzi tehnički pregled?

Obratite se našem inženjerskom timu na [e-pošta / telefon] s veličinom cijevi, potrebnom visinom i uvjetima opterećenja. Obično ćete imati potpuni prijedlog za manje od 24 sata za standardne zahtjeve. Također smo sretni što možemo organizirati posjet tvornici u Yangzhou - vidjeti kako sjedala od nehrđajućeg čelika idu od ploče do konačnog sklapanja najbolji je način da shvatite razliku koju čini stvarna kontrola proizvodnje.

FAQ

1. Koje vrste nehrđajućeg čelika nudite za sjedala za stupove i kako mogu znati da stvarno dobivam 316L?

Naše standardne zalihe uključuju 304 (UNS S30400) i 316L (UNS S31603) ploču i polugu. Za okruženja s visokim sadržajem klorida ili na moru, toplo preporučujemo 316L zbog sadržaja molibdena, koji uvelike poboljšava otpornost na piting. Svako zagrijavanje materijala koje primimo dolazi s EN 10204 3.1 potvrdom o ispitivanju mlinom, a prije početka bilo kakvog rezanja ili zavarivanja, naš interni laboratorij izvodi PMI (Positive Material Identification) pomoću ručnog XRF-a na nehrđajućim vrstama. Primit ćete kopiju tog PMI izvješća u svom konačnom paketu dokumentacije – bez nagađanja, bez "vjerujte mi".

2. Možete li proizvesti sedlo koje odgovara nestandardnoj cijevi OD ili debljini izolacije?

Da, nama je ovo rutina. Vi dajete stvarni vanjski promjer cijevi (i vanjski promjer izolacije ako se sjedište nalazi na izoliranoj cijevi), a mi obrađujemo polumjer sedišta kako bi odgovarao toj točnoj dimenziji. Ovo nije savijena ploča koja "izgleda blizu" - kontaktna površina je brušena na navedeni radijus, obično s kutom omotanja između 120° i 180°, ovisno o opterećenju i zahtjevima bočnog ograničenja. Također možemo povećati visinu sjedala kako bismo očistili izolaciju i obloge bez ikakvog rezanja na terenu.

3. Dajete li nazive nosivosti i izračune naprezanja za prilagođene sklopove stupova?

Apsolutno. Naš inženjerski tim rutinski provodi provjere vertikalnog opterećenja, horizontalnog potiska i kombiniranog naprezanja prema ASME B31.1, B31.3 ili kodu odabranom za vaš projekt. Predat ćemo obrazac za izračun koji prikazuje provjeru izvijanja potpornog stupa, naprezanje ležaja temeljne ploče, čvrstoću zavara i napetost/smicanje vijaka prema potrebi. Ako vaš projekt zahtijeva neovisnu provjeru, nemamo problema raditi s vašim imenovanim inženjerom treće strane.

4. Koje standarde zavarivanja i inspekcije slijedite za nosače od nehrđajućeg čelika?

Sve nosive zavare na nehrđajućim nosačima stupova izvode kvalificirani zavarivači koji slijede WPS kvalificirani prema ASME Odjeljku IX. Tipičan spoj između sjedala i potpornja je zavareni utor s punim prodiranjem, glatko brušen na nožnom dijelu. Ovisno o vašoj specifikaciji, izvodimo penetrant boje (PT) ili radiografiju (RT) na kritičnim zavarima. Nakon zavarivanja, svaki se sklop od nehrđajućeg čelika dekapira i pasivizira kako bi se uklonila toplinska nijansa i obnovio pasivni sloj krom oksida. Možete vidjeti razliku: ujednačena, srebrnasta površina bez plave promjene boje oko zone zavara.

5. Mogu li dobiti potpornjak podesive visine i koliko je precizno podešavanje visine?

Da, nudimo podesive nosače s navojem s rasporedom sigurnosne matice, koji se obično koriste tamo gdje je potrebno precizno podešavanje visine tijekom vrućeg poravnanja ili gdje visina konstrukcijskog čelika može varirati. Uobičajeni raspon podešavanja je ±25 mm, a fini navoj omogućuje okomitu preciznost od 1-2 mm. Nakon postavljanja, sigurnosna matica se zateže i zavaruje kako bi se spriječilo pomicanje tijekom rada. Puna putanja opterećenja je mehanička (smicanje navoja) i prema tome dimenzioniramo vreteno – nema oslanjanja na zavareni spoj za nošenje opterećenja.

6. Jesu li vaši nosači od nehrđajućeg čelika prikladni za higijenska okruženja ili okruženja za pranje (hrana, farmacija)?

Da, i isporučili smo mnoge serije za ove aplikacije. Za higijenske zahtjeve, eliminiramo ravne vodoravne površine i pukotine gdje je to moguće, i završavamo sklop do najmanje Ra 0,8 μm (32 μin) hrapavosti površine ili elektropolirani ako je navedeno. Također koristimo spojeve protiv zapinjanja u skladu s FDA-om na navojima i izbjegavamo feritnu kontaminaciju držeći sav alat i radne površine namijenjene nehrđajućem. Paket dokumentacije može uključivati ​​izvješća o hrapavosti površine i detaljne potvrde o čišćenju.

7. Koju dokumentaciju ću dobiti uz svoju narudžbu?

Standardna pošiljka uključuje:

Potpuno izvješće o inspekciji dimenzija koje prikazuje stvarne dimenzije u odnosu na dimenzije na crtežu

EN 10204 3.1 certifikati materijala za sve nehrđajuće dijelove

PMI izvješće (za provjeru legure)

Mapa zavara i izvješća o NDE (PT/RT prema potrebi)

Certifikat za dekapiranje i pasiviranje

Izjava o sukladnosti i popis pakiranja s toplinskim brojevima

Također možemo osigurati knjige podataka sastavljene prema specifičnom formatu vašeg projekta. Oko 80% naših narudžbi podrške od nehrđajućeg čelika sada uključuje barem osnovni MDR (Manufacturer’s Data Record).

8. Koje je realno vrijeme isporuke za seriju prilagođenih sjedala za stupove od nehrđajućeg čelika?

Za količine od 5 do 50 komada s prilagođenim dimenzijama i standardnim materijalom 304/316L, naše uobičajeno vrijeme isporuke je 20-30 radnih dana od odobrenja crteža. Veće narudžbe ili one koje zahtijevaju duplex nehrđajući čelik mogu se produljiti na 35-45 dana. Ako ste na kritičnoj vremenskoj liniji, možemo razgovarati o ubrzanju - često možemo skratiti za 5-7 radnih dana rezerviranjem materijala i pomicanjem smjena, ali uvijek ćemo biti transparentni o tome što je izvedivo bez ugrožavanja kvalitete zavara ili koraka inspekcije.
