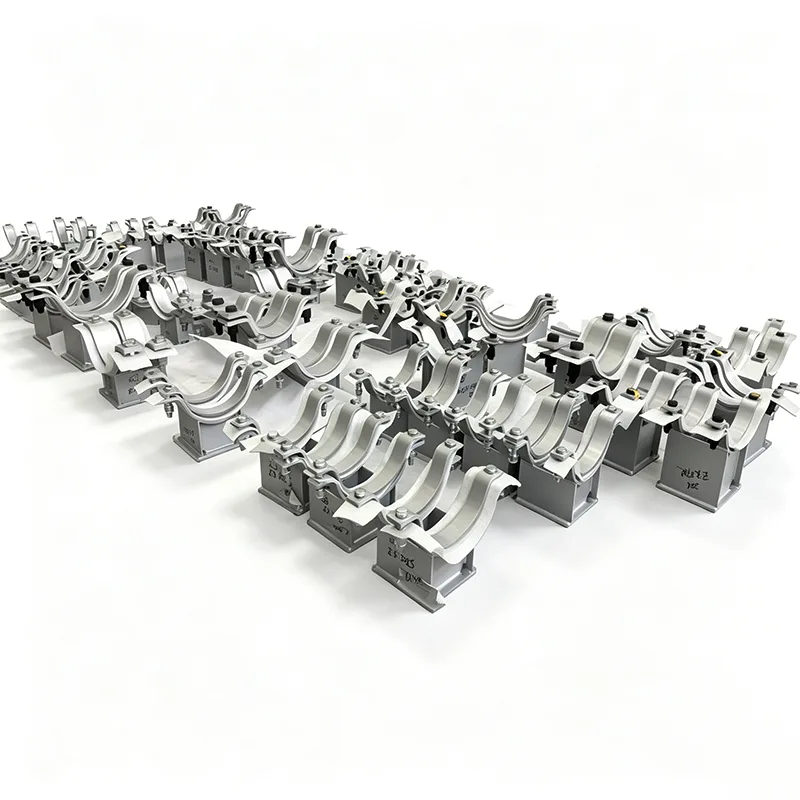

Pocinčani dvocijevni nosač za čelične grede

Ne mora svaki nosač cijevi biti egzotična legura. U većini industrijskih okruženja - pomislite na police za cijevi, pomoćne hodnike, kompresorske stanice ili komercijalne kotlovnice - ono što vam stvarno treba je oslonac koji brzo ulazi, drži teret bez klizanja i ne počinje hrđati nakon dvije kišne sezone. To je točno prostor koji zauzima naš pocinčani dvocijevni nosač za čelične grede.

Počeli smo graditi ove potpore nakon što smo opetovano čuli od izvođača radova da ih bušenje ili zavarivanje na postojećem konstrukcijskom čeliku usporava i stvara žarišta korozije. Od 2012. usavršavali smo dizajn na temelju tog izravnog terenskog unosa, otpremajući tisuće ovih jedinica u projekte u više od 45 zemalja.

Što čini ovu podršku drugačijom na licu mjesta

Bez zavarivanja, bez bušenja – istinska ugradnja stezaljkom

Pocinčani dvocijevni nosač za čelične grede dizajniran je za izravno pričvršćivanje na gornju ili donju prirubnicu I-grede ili H-grede pomoću robusnog mehaničkog mehanizma za stezanje. Obično to uključuje par steznih ploča od ugljičnog čelika visoke čvrstoće s očvrsnutim postavljenim vijcima ili rasporedom sedla i U-vijka, ovisno o profilu grede. Stezaljka je dimenzionirana tako da točno odgovara širini i debljini prirubnice grede, tako da kada je vaša posada pritegne, ne pomiče se pod toplinskim ili vibracijskim opterećenjima. Nema zavarivanja na terenu znači da nema oštećenja postojećeg premaza grede ili protupožarne zaštite, a niti rad na vrućoj vrućini ne dopušta usporavanje stvari.

Pravo vruće cinčanje, a ne samo cink sprej

Svaka komponenta – dvostruka cijevna sedla, stezne ploče, spojni podupirači i sav hardver – najprije se proizvodi, a zatim potpuno uranja u kupku za vruće pocinčavanje u skladu s ISO 1461. Za naše standardne dijelove (obično 6 mm i deblje), ovo daje prosječnu debljinu cinčane prevlake od 85 µm ili više, s metalurški vezanim slojem legure željeza i cinka ispod. Ne bojimo ga i ne oslanjamo se na galvanizirane završne slojeve koji se mogu oljuštiti pod momentom zavrtnja. Nakon pocinčavanja, navoji se čiste, a sklopovi se probno montiraju kako bi se zajamčilo da se osoblje na gradilištu neće boriti s vijkom koji se neće uviti.

Konfiguracija s dvije cijevi koja stvarno radi

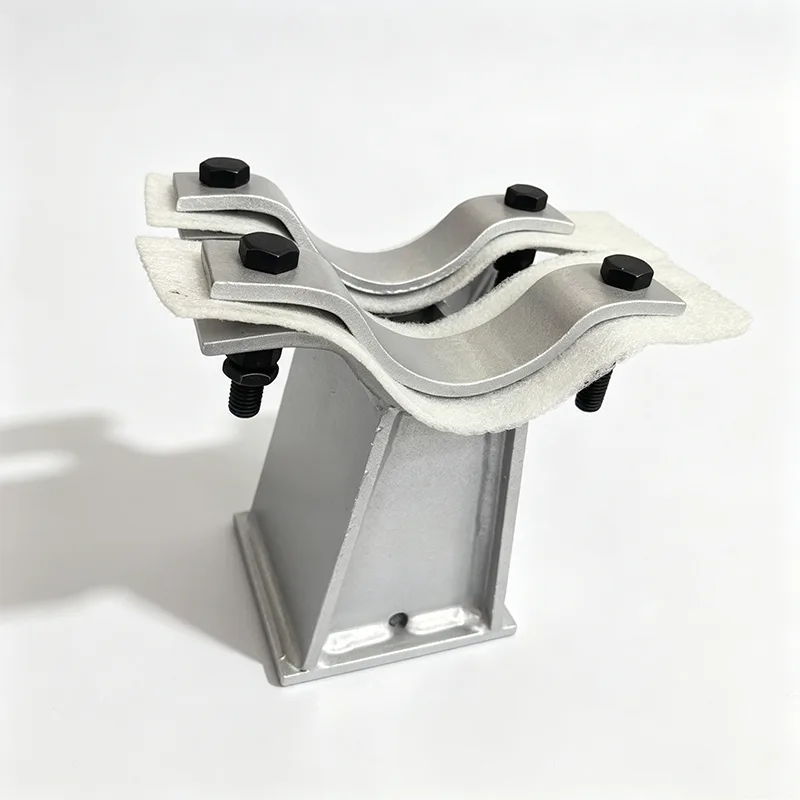

"Dvostruki" dio znači da jedna stezaljka potporne grede nosi dva odvojena nosača cijevi, jedan uz drugi ili naslagana. Sedla su profilirana tako da odgovaraju vašim promjerima dvaju cijevi – često različitih veličina za dovodne i povratne vodove, na primjer – i raspoređena su s dovoljno slobodnog prostora za izolaciju, pomicanje širenja i pristup ključem. Radijus sedla obrađujemo umjesto da ga prešamo, što daje dosljednu površinu ležaja s punim kontaktom i sprječava lokaliziranu ovalizaciju cijevi s tankim stijenkama. Tamo gdje je toplinsko kretanje zabrinjavajuće, možemo integrirati klizne elemente ili PTFE jastučiće, baš kao na našim složenijim nosačima za proširenje.

Priča o materijalu i koroziji

Gradimo primarnu strukturu od konstrukcijskog ugljičnog čelika S235JR ili S275JR (ekvivalent ASTM A36 ili A572 Gr. 50), dobivenog iz mlinova koji pružaju potpunu sljedivost EN 10204 3.1. Vijci su obično ugljični čelik razreda 8.8, također vruće pocinčan, s voskom ili premazom protiv zapinjanja na navojima kako bi se spriječilo nagrizanje tijekom zakretnog momenta.

Točka o kojoj nas često pitaju: hoće li galvanizacija preživjeti u kemijskoj tvornici ili blizu obale? Vruće pocinčani premazi imaju dokumentirani radni vijek od 30-50 godina u mnogim atmosferskim okruženjima, čak i u umjereno agresivnim industrijskim okruženjima. Možemo osigurati potvrdu o težini cinčane prevlake i mjerenja debljine iz našeg internog magnetskog mjerenja za svaku seriju. Ako je vaše okruženje agresivnije, možda ćemo preporučiti nadogradnju na sjedala od nehrđajućeg čelika – ali iskrena istina iz našeg projektnog iskustva je da je za većinu komunalnih cjevovoda od konstrukcijskog čelika pocinčani pravi tehnički izbor i najisplativiji.

Opterećenje i inženjerska podrška

Dok podupirač dvostruke cijevi izgleda jednostavno, kombinirana opterećenja na stezaljci grede mogu biti značajna. Svaki sklop provjeravamo za:

Vertikalna vlastita težina obje cijevi, pune vode ili proizvoda

Bočni potisak od toplinske ekspanzije, vjetra ili vibracija malog provrta

Otpor na klizanje stezaljke na temelju predopterećenja vijka i koeficijenta trenja

Naprezanje savijanja u nosačima sedla i lokalno savijanje prirubnice u gredi

Standardne jedinice su predviđene za vertikalna opterećenja od 2 kN do 60 kN po sedlu cijevi, s većim kapacitetima mogućim prema projektiranim narudžbama. Osigurat ćemo tablicu s ocjenom nosivosti ili izračunsku tablicu specifičnu za projekt kada nam pošaljete podatke o naprezanju cijevi.

Aplikacije u kojima ove podrške zarađuju

Vidimo da ovi pocinčani dvostruki nosači idu u:

Nadzemni nosači cijevi u kemijskim postrojenjima i rafinerijama, gdje su potrebne stotine identičnih nosača montiranih na grede, a brzina ugradnje izravno utječe na raspored projekta

BOP (balans postrojenja) cjevovod elektrane – CW, vatrogasna voda, instrumentalni zrak i drugi vodovi koji se protežu duž konstrukcijskog čelika

Veliki komercijalni HVAC sustavi, gdje vruće pocinčavanje daje čist, industrijski izgled koji se često specificira za izložene mehaničke prostorije

Postrojenja za pročišćavanje vode i otpadnih voda, unutarnja i vanjska, gdje pocinčani nosač podnosi vlagu i povremena kemijska isparenja puno bolje od obojenog

Kako osiguravamo da je svaka partija ispravna

Proces naše trgovine uključuje:

Pregled svih izrađenih dijelova prije pocinčavanja za kvalitetu zavara i točnost dimenzija

Vruće cinčanje u certificiranim postrojenjima, s kontroliranim kemijskim sastavom kupke i vremenom uranjanja po seriji

Inspekcija nakon pocinčavanja: vizualna provjera ujednačenosti, nema golih mjesta ili prekomjernih inkluzija troske; debljina cinka izmjerena kalibriranim digitalnim mjeračem u više točaka po dijelu

Probno sastavljanje uzorka iz svake serije za provjeru pristajanja vijaka i poravnanja sjedala

Ambalaža sa zaštitnim odvajanjem za sprječavanje habanja cinka na cinku tijekom transporta

Svi QC zapisi sastavljaju se i dostavljaju s pošiljkom, zajedno s potvrdama o materijalu i izjavom o sukladnosti.

Prilagodba je standardna praksa

Prema našem iskustvu, vrlo malo dvocijevnih nosača se naručuje "s police". Možda će vam trebati stezaljka koja odgovara debljini prirubnice grede koju nismo nabavili, ili jedno sedlo na 6 inča, a drugo na 2 inča, ili produžena visina za uklanjanje postojeće izolacije. Naš tim je navikao uzeti dimenzioniranu skicu ili raspored greda i cijevi i pretvoriti ih u izrađeni dio u roku od nekoliko dana. Inženjerski pregled i crtanje obično traju 2-3 radna dana za novu konfiguraciju.

FAQ

1. Je li pocinčavanje vruće ili galvanizirano i koliko je debeo premaz?

Koristimo samo vruće pocinčavanje u skladu s ISO 1461. Nakon izrade, cijeli se sklop uranja u rastaljeni cink, stvarajući metalurški vezan sloj legure željeza i cinka prekriven čistim cinkom. Za naše standardne debljine materijala (≥6 mm), možete očekivati ​​prosječnu debljinu premaza od 85 µm ili više. Ovo je bitno drugačiji proces od galvanizacije, koji nanosi tanak, čisto kozmetički sloj koji nudi daleko manju otpornost na koroziju. Mjerimo debljinu premaza na više točaka u svakoj šarži i bilježimo vrijednosti u izvješću o inspekciji.

2. Kako osigurati da stezaljka grede neće skliznuti pod opterećenjem ili vibracijama?

Stezaljka je dizajnirana tako da određeni zakretni moment na postavljenim vijcima stvara predvidljivu silu stezanja, koju pretvaramo u otpor klizanja pomoću konzervativnog koeficijenta trenja (obično 0,3 za pocinčani čelik na čelik). Naše tablice opterećenja određuju vrijednost zakretnog momenta potrebnu za postizanje nazivnog kapaciteta, a mi provjeravamo otpor klizanja stezaljke kroz ispitivanje fizičkog opterećenja na stvarnim dijelovima grede. Za kritične primjene možemo isporučiti dijagrame zakretnog momenta i preporučiti povremeno ponovno zatezanje kao dio rutinskog održavanja.

3. Na koje vrste čeličnih greda može stati ovaj nosač?

Naš standardni dizajn obujmice odgovara europskim IPE, HEA, HEB profilima i američkim širokim prirubnicama (W) i S-oblikovima. Raspolažemo setovima obujmica za širine prirubnica od približno 100 mm do 300 mm i debljine prirubnica do 30 mm. Izvan tog raspona proizvodimo stezne ploče po narudžbi - jednostavno nam pošaljite svoju oznaku presjeka grede i mi ćemo dizajnirati stezaljku koja odgovara u roku od 2-3 radna dana.

4. Mogu li dvije cijevi imati različite promjere i kako se određuje razmak?

Apsolutno. Svako sjedište obrađujemo kako bi odgovaralo njegovom specifičnom vanjskom promjeru cijevi, tako da procesna linija od 6" i linija zraka za instrumente od 2" mogu dijeliti istu potporu. Razmak sjedala od središta do središta dizajniran je na temelju vaših dostavljenih dimenzija, dopuštajući dovoljno prostora za izolaciju, toplinsko širenje i pristup vijcima. Ako niste sigurni oko razmaka, naši će inženjeri predložiti minimalni razmak na temelju specifikacija cijevi koje navedete.

5. Hoće li stezanje na gredu oštetiti boju ili vatrootpornost?

Stezaljka vrši lokalni kontaktni pritisak, ali opterećenje se širi preko cijelog kontaktnog područja stezne ploče. Obično preporučujemo da se premaz grede potpuno stvrdne prije postavljanja. Manja udubljenja meke boje su moguća, ali ne ugrožavaju strukturni integritet grede. Za zaštitu od požara, stezaljka je dizajnirana da sjedi izravno na čeličnoj prirubnici, tako da svaki vatrootporni materijal treba završiti ili skinuti lokalno oko područja stezaljke – naše bilješke s crtežima će to jasno pokazati.

6. Pružate li izračune nosivosti ili samo kataloški kapacitet?

Možemo oboje. Naš standardni katalog daje konzervativne ocjene za uobičajene veličine greda i kombinacije cijevi. Za konfiguracije specifične za projekt, izvršit ćemo potpuni izračun provjeravajući otpor klizanja stezaljke, napetost vijaka, naprezanje na savijanje sedla i lokalno savijanje prirubnice grede. Obrazac za izračun dio je dokumentacije za podnošenje koju obično dostavljamo EPC-u i inženjerima konzultantima.

Praktična bilješka s terena

Tijekom godina naučili smo da se na velikim nosačima cijevi razlika između glatke i frustrirajuće instalacije često svodi na mogućnost podešavanja stezaljke. Zato naše stezaljke za grede uključuju raspored vijaka za pričvršćenje - ništa ne pada s grede kada vaš monter radi iznad glave. To je mali detalj, ali kada ga pomnožite s 500 potpora, to postaje pravi novac u ušteđenom radu. To je vrsta povratne informacije koju vraćamo u proizvod.

Ako imate presjek grede, dvije veličine cijevi i opterećenje, možemo vam pripremiti ponudu i konceptualni crtež u roku od 24 sata. Također ste dobrodošli da posjetite našu tvornicu u Yangzhouu i iz prve ruke vidite kvalitetu pocinčavanja i proces sastavljanja – otkrili smo da kada inženjer vidi debljinu premaza i dosljednost prilagodbe, odluka postaje laka.
