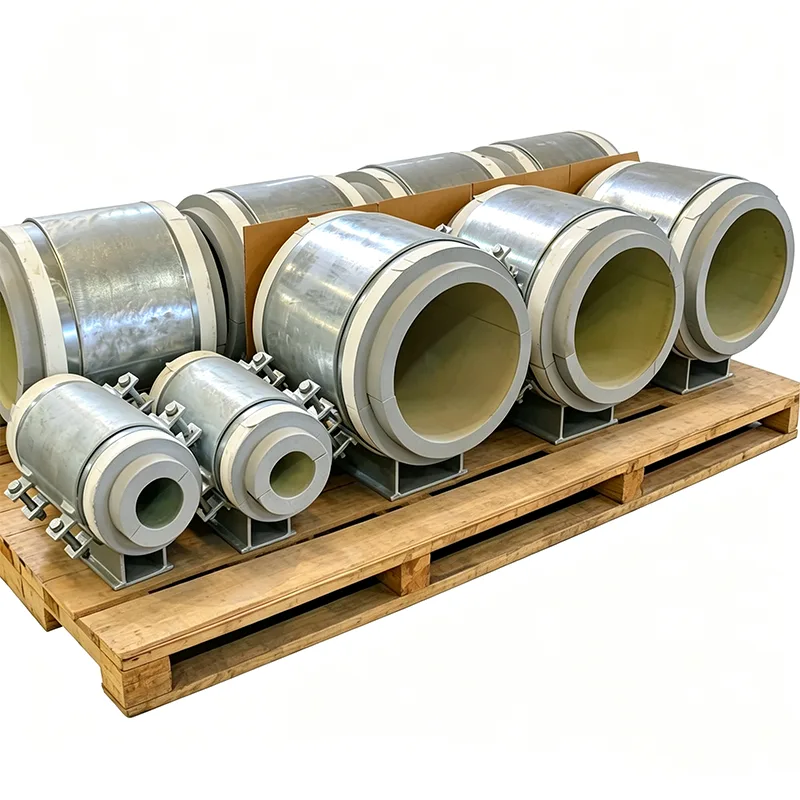

Nosač cijevi za kriogene usluge

U kriogenim cjevovodnim sustavima, čak i mali pogrešan korak u dizajnu nosača može dovesti do krhkih lomova, prekomjernog povećanja topline ili opasnog opterećenja povezane opreme. U Yangzhou Tianshun-u, od 2012. godine projektiramo nosače cijevi za vlakove za ukapljivanje LNG-a, terminale za skladištenje etilena i jedinice za odvajanje zraka. Razumijemo da nosač u ovoj usluzi nije samo komad čelika — to je pažljivo izračunat sklop koji mora podnijeti hladno skupljanje, održati integritet izolacije i ostati strukturno čvrst desetljećima.

Odabir materijala koji stavlja sigurnost na prvo mjesto

Svi naši nosači cijevi za kriogene usluge izrađeni su od materijala koji zadržavaju žilavost na najnižim radnim temperaturama. Za metalni put opterećenja obično koristimo ASTM A320 L7 vijke, nehrđajući čelik 304L ili 316L za tijela stezaljke i niskotemperaturni ugljični čelik (A350 LF2) gdje to uvjeti dizajna dopuštaju. Svako zagrijavanje materijala testirano je na udar na projektiranoj minimalnoj temperaturi — Charpy V-urez vrijednosti daju se kao standard u vašem paketu dokumentacije, a ne samo na zahtjev.

Projektiran za hladno skupljanje i varijaciju opterećenja

Kada se 30-metarska LNG cijev ohladi s temperature okoline na -162°C, može se skupiti za više od 50 mm. Naši potporni sklopovi konfigurirani su tako da dopuštaju ovo kretanje bez izazivanja sekundarnih naprezanja. nudimo:

Kriogene klizne ploče s PTFE ili grafitom impregniranim površinama jastučića, spojene na nosivi izolacijski blok koji sprječava prijenos hladnoće na potporni čelik.

Unaprijed postavljene hladne cipele koje kompenziraju toplinsku kontrakciju, eliminirajući nagađanje tijekom instalacije.

Konstantni opružni oslonci podešeni za održavanje varijacije opterećenja gotovo nulte kroz cijeli raspon hladnog kretanja, sprječavajući preopterećenje mlaznica na kriogenim pumpama i kompresorima.

Integracija izolacije koja sprječava led i kondenzaciju

Napuknuta parna brana ili hladna točka na nosaču mogu dovesti do stvaranja leda, CUI (korozije ispod izolacije) i gubitka energije. Naši nosači dizajnirani su za integraciju s PIR (poliizocijanurat) i izolacijskim sustavima od celularnog stakla. Nosivi dio izolacije u potpunosti je zatvoren između papuče cijevi i konstrukcijskog nosača, s kontinuiranim putem parne brane. Također možemo unaprijed izrezati sekundarnu izolaciju kako bi odgovarala debljini i detaljima obloge vašeg izvođača cjevovoda.

Testiranje i dokumentacija za potpunu sljedivost

Prije nego što bilo koji proizvod napusti naše postrojenje, on dovršava potpuni interni program testiranja

Cjeloviti interni program testiranja dovršen je za svaki proizvod prije otpreme. Dimenzionalni i vizualni pregled, PMI (pozitivna identifikacija materijala), ispitivanje tvrdoće, MT/PT ispitivanje bez razaranja kada je primjenjivo, ispitivanje opružnim opterećenjem s krivuljama opterećenja i pomaka i mjerenje debljine premaza dio su ovog programa. Dostavljena su izvješća o tvorničkim ispitivanjima (FTR) i izvješća o ispitivanju materijala (MTR).

Imajte na umu: testiranje unutar kuće nije jednako testiranju treće strane s akreditacijom ILAC-a

Ako je potrebno testiranje uz pratnju treće strane ili laboratorijsko testiranje, ono se nudi kao zasebna dodatna usluga.

Zasebno navedene dodatne usluge inspekcije treće strane

1. Ispitivanje materijala

Usluge dostupne u ovoj kategoriji uključuju analizu kemijskog sastava, ispitivanje rastezanja, Charpyjevo ispitivanje udarom pri niskim temperaturama i ispitivanje tvrdoće.

2. NDT zavarivanje

Ponuđene metode su ispitivanje magnetskim česticama (MT), ispitivanje tekućim penetrantima (PT), ultrazvučno ispitivanje (UT) i radiografsko ispitivanje (RT).

3. Ispitivanje izvedbe opružnog opterećenja

Krivulje opterećenje-pomak dio su ovog ispitivanja.

4. Inspekcija zaštite od korozije vrućim pocinčavanjem / epoksidnim premazom

5. Ispitivanje uz prisustvo svjedoka, nadzor tvornice i inspekcija prije otpreme (PSI)

Zašto se ističemo

Međunarodni sustav potpore cijevi LISEGA kao naše mjerilo

Naša točnost opterećenja, standardi ispitivanja i sustavi dokumentacije mjere se prema međunarodnom sustavu nosača cijevi LISEGA.

Izvan standardnog modela domaćeg dobavljača

Dok standardni domaći proizvođač isporučuje samo proizvod, mi uz svaku opružnu jedinicu uključujemo krivulju opterećenja i pomaka. Osim toga, pomažemo kod SGS testiranja treće strane i inspekcija s očevidom te podržavamo preglede dokumenata PE/CPE inženjera za inozemne projekte.

Prijave

Terminali za prijem LNG-a i postrojenja za smanjenje vršne potrošnje

Skladištenje i rukovanje etilenom, propilenom i tekućim amonijakom

Industrijska plinska postrojenja (LOX, LIN, LAR)

Kriogene galerije cjevovoda i sekundarna područja zadržavanja spremnika

Hladne kutije u odvajanju zraka i obradi ugljikovodika

Naši kriogeni nosači danas su u uporabi na projektima na Bliskom istoku, jugoistočnoj Aziji i Sjevernoj Americi, radeći pouzdano u nekim od najzahtjevnijih toplinskih uvjeta.

Zašto Tianshun?

Mi smo specijalizirani proizvođač, a ne generalni distributer. Naš inženjerski tim može uzeti izometriju naprezanja u cjevovodu, identificirati svaku lokaciju hladne potpore i predložiti optimizirani sklop koji smanjuje troškove materijala i vrijeme instalacije bez ugrožavanja izvedbe izolacije. Preko 70% našeg poslovanja dolazi od ponovljenih narudžbi — izravan rezultat isporuke predvidljive kvalitete u svakoj pošiljci.

FAQ

P: Koja je najniža temperatura koju vaši kriogeni nosači mogu podnijeti?

O: Do -196°C (temperatura tekućeg dušika). Za uslugu tekućeg helija obratite se našem inženjerskom timu.

P: Možete li uskladiti našu postojeću obuću cijevi i detalje izolacije?

O: Da. Redovito izrađujemo nacrte specifične za klijenta, uključujući nestandardne visine cipela, stilove stezanja i debljine izolacije.

P: Dajete li izolacijski materijal kao dio podrške?

O: Da, isporučujemo nosivu izolaciju (PIR, pjenasto staklo ili drvo) u potpunosti zalijepljenu na cijevnu papuču. Okolna sekundarna izolacija i obloge obično se postavljaju na licu mjesta, ali možemo osigurati gotove komplete izolacije.

P: Kako spriječiti pucanje izolacije pod cikličkim hladnim opterećenjem?

O: Nosivi blok projektiran je s tlačnom čvrstoćom znatno većom od maksimalnog izračunatog tlaka ležaja. Također postavljamo spojeve u višeslojnoj izolaciji i koristimo fleksibilne sustave ljepila koji se prilagođavaju različitim pomacima.

P: S kojim su standardima u skladu vaši kriogeni nosači?

O: Naši dizajni slijede MSS SP-58, ASME B31.3 Poglavlje VI (za LNG), EN 13480 i najnovije GIIGNL smjernice. Oznaka CE prema PED-u može se staviti tamo gdje je primjenjivo.

P: Možete li podnijeti kratke rokove isporuke rezervnih dijelova za hitne slučajeve?

O: Da. Držimo zalihe uobičajenih kriogenih kliznih ploča i kompleta vijaka. Za potpuno izrađene sklopove moguća je ekspresna izrada u roku od 7-10 dana.
