Toplinski učinkoviti predizolirani nosači cijevi za očuvanje topline i brzu ugradnju na terenu

Ako ste ikada prošli pored cijevi za hladnu vodu vlažnog dana i primijetili mokru mrlju oko nosača cijevi, vidjeli ste točno što predizolirani nosač cijevi treba spriječiti. NaTianshun, izrađujemo ove nosače za hladne vodove, kriogene cjevovode i vruće procesne linije gdje izolacija mora ostati kontinuirana točno kroz točku potpore. Tijekom 14 godina otpremali smo ih u LNG terminale, postrojenja za daljinsko hlađenje, pogone za preradu hrane i bilo gdje drugdje gdje se susreću hladne cijevi i okolni zrak.

Standardna cijevna obuća ili nosač cijevi dobro funkcioniraju za neizolirane vodove, ali u trenutku kada dodate izolaciju, stvarate problem: točka potpore postaje toplinski most. Na hladnoj liniji to znači kondenzaciju, nakupljanje leda i na kraju koroziju. Na vrućoj liniji to je put kojim toplina curi ravno u konstrukcijski čelik. Predizolirani nosač cijevi to rješava ugradnjom krutog izolacijskog bloka unutar same potporne cipele — cijev ostaje izolirana, teret se prenosi, a točka rosišta ostaje tamo gdje joj je mjesto.

Predizolirani nosači cijevi nisu samo izolacija s metalnim nosačem oko njih. Oni su nosivi konstrukcijski elementi i moraju podnijeti istu težinu, kretanje i povremena udarna opterećenja kao i bilo koja cijevna papuča. Na okomitim stazama gdje konop također treba apsorbirati toplinsko kretanje, često ih isporučujemo uz njihopružne vješaliceilivarijabilni nosači opruga. Na dugim vodoravnim policama, oni rade zajedno sa stalnim opružnim potporama na kritičnim točkama vezivanja, osiguravajući da je hladna cijev posvuda potpuno poduprta i potpuno izolirana.

Standardi prema kojima proizvodimo

ANSI/MSS SP‑58 – Cijevni nosači i vješalice

ASME B31.3 i B31.1 – Procesni i energetski cjevovodi

EN 13480 – Metalni industrijski cjevovodi (gdje je primjenjivo)

GB/T 17116 – Kineski standard za nosače cijevi

Naš tvornički sustav kvalitete certificiran je prema ISO 9001:2015, a uz svaku narudžbu osiguravamo potpunu sljedivost materijala. Za LNG i kriogene projekte također možemo uključiti certifikate o ispitivanju niskih temperatura za čelične komponente.

Uobičajena pitanja

P1: Kako mogu znati koja mi je debljina izolacije potrebna?

Debljina izolacije nosača trebala bi odgovarati debljini izolacije cijevi ili biti nešto manja (ali ne mnogo) kako bi se izbjegao stvaranje razmaka. Ako vaša cijev ima 80 mm pjenastog stakla, u papuču ćemo staviti najmanje 70-80 mm izolacije. Točan broj ovisi o zahtjevima toplinske vodljivosti i riziku površinske kondenzacije. Pošaljite nam svoju specifikaciju izolacije i mi ćemo je uskladiti.

P2: Mogu li predizolirani nosači cijevi nositi vruće vodove ili su samo za hladne?

Oba. Oni sprječavaju gubitak topline na vodovima pare i vrućeg ulja jednako dobro kao što sprječavaju kondenzaciju na hladnim vodovima. Za primjene na visokim temperaturama iznad 200°C odabiremo izolacijske materijale poput mineralne vune ili kalcijevog silikata koji se neće razgraditi na povišenim temperaturama.

P3: Mogu li se ovi nosači zavariti na terenu ili dolaze kao kompletan sklop?

Naši predizolirani nosači obično se isporučuju kao kompletan sklop spreman za zavarivanje ili stezanje na cijevi. Izolacijski blok je unaprijed zalijepljen u čelično sedlo, a parna brana je tvornički zabrtvljena. Ovo štedi ogromnu količinu rada na terenu u usporedbi s izgradnjom izolacijske kutije oko standardne cipele na licu mjesta.

P4: Možete li dizajnirati kliznu predizoliranu potporu cijevi?

Da. Zalijepimo PTFE kliznu ploču na donju stranu osnovne ploče ili dajemo poliranu površinu od nehrđajućeg čelika. To omogućuje aksijalno pomicanje cijevi dok ostaje potpuno izolirana. Također nudimo vođene inačice s bočnim graničnicima, dizajnirane prema vašim zahtjevima kretanja cijevi.

P5: Kako ih poslati bez oštećenja izolacije?

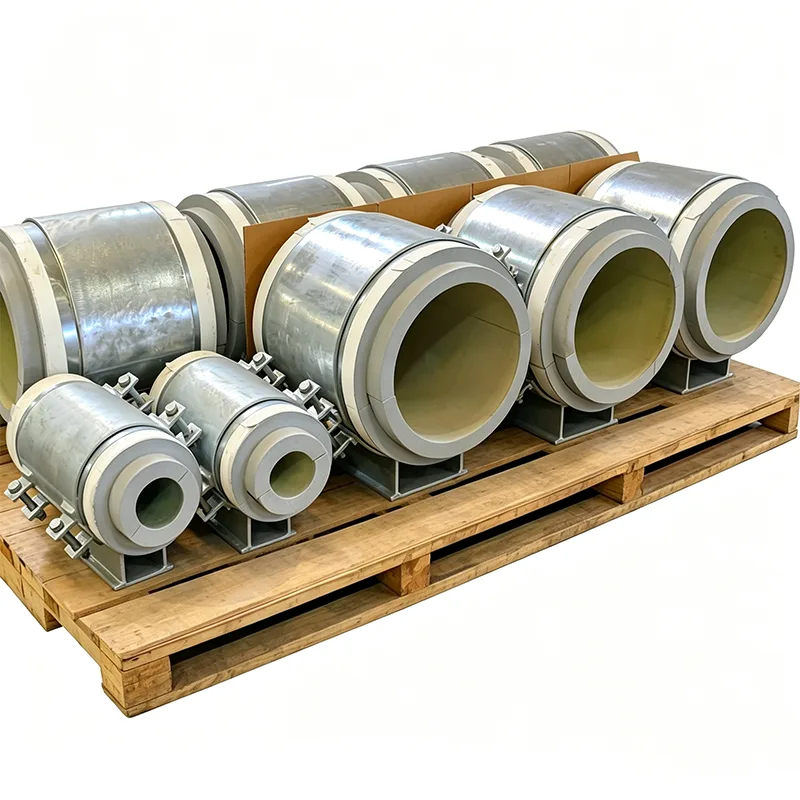

Izolacijski blok je uvučen unutar čeličnog sedla i zaštićen baznom pločom. Također dodajemo privremenu zaštitu rubova i pakiramo svaki nosač u drveni sanduk ili na paletu s pjenastom podlogom oko izolacije. Isporučili smo tisuće takvih na Bliski istok i u jugoistočnu Aziju, a izolacija oštećena kondenzacijom nije problem koji vidimo.

Ispitivanje i osiguranje kvalitete

Svaki predizolirani nosač cijevi prolazi kroz provjere koje nadilaze pregled dimenzija:

Provjera tlačne čvrstoće šarže izolacije

Ispitivanje upijanja vode za pjene sa zatvorenim ćelijama (prema ASTM C272 ili slično)

Cjelovitost veze između izolacije i čeličnog sedla (vizualno i mehaničko ispitivanje dodirom)

Dimenzionalna provjera radijusa sedla, ravnosti baze i poravnanja otvora za vijke

Provjera kontinuiteta parne brane

Ispitivanje nosivosti na potpunoj montaži za kritične narudžbe ili narudžbe prototipa

Dokumentacija uključuje certifikate materijala za čelik i izolaciju, sažetak ispitivanja i foto zapis svake označene potpore prije pakiranja.

Prilagodba koju pružamo

Predizolirani nosači cijevi gotovo su uvijek prilagođeni. Neke od varijacija koje smo proizveli:

Prevelika sedla za LNG cijevi velikog promjera (do 60")

Vertikalni nosači uspona s integriranim izolacijskim blokom

Predizolirani nosači sidrenog tipa za fiksne točke

Vatrootporna izolacija (mineralna vuna ili intumescentno obložena pjena) za vatrootporne zone

Sjedalo i oprema od nehrđajućeg čelika za priobalne ili pučinske instalacije

Dizajn podijeljene ljuske za naknadnu ugradnju na postojeće vodove bez rezanja

Ne morate postavljati svoju izolaciju oko našeg nosača. Izgradit ćemo podršku oko vaše izolacije.

Stvari koje smo naučili iz stvarnih instalacija

Uvijek uzmite u obzir parnu branu. Na hladnim vodovima, vlaga će pronaći svoj put do izolacijskog bloka ako brtva nije savršena, a nakon što je izolacija mokra, njezina toplinska izvedba pada niz liticu. Posebno pazimo na brtvljenje rubova i preporučujemo da tim na gradilištu pregleda barijeru prije i nakon zavarivanja.

U okomitim cjevovodima, predizolirani nosač cijevi može zahtijevati drugačiji raspored prijenosa opterećenja od horizontalnog. Izolacijski blok nosi punu težinu kompresije za vodoravne vodove, ali za okomite vodove, nosač često treba čeličnu ogrlicu za smicanje koja se zahvaća kroz izolaciju. To možemo uključiti u dizajn.

Ako će se cijev podvrgnuti hidrotestiranju, uzmite u obzir da će cijev tijekom ispitivanja biti na temperaturi okoline i da bi se mogla znojiti. To je normalno, ali također je prvi put da mnogi timovi stranice vide kondenzaciju na podršci. Napomena u priručniku za instalaciju koja to objašnjava može uštedjeti mnogo nepotrebnih upita.

Prilikom narudžbe dajte nam raspored cijevi, vrstu i debljinu izolacije te projektirano kretanje (ako je klizno). Ove tri podatkovne točke omogućuju nam da predložimo tehnički ispravan dizajn u prvom citatu, bez amo-tamo.

Zašto Tianshun za nosače predizoliranih cijevi?

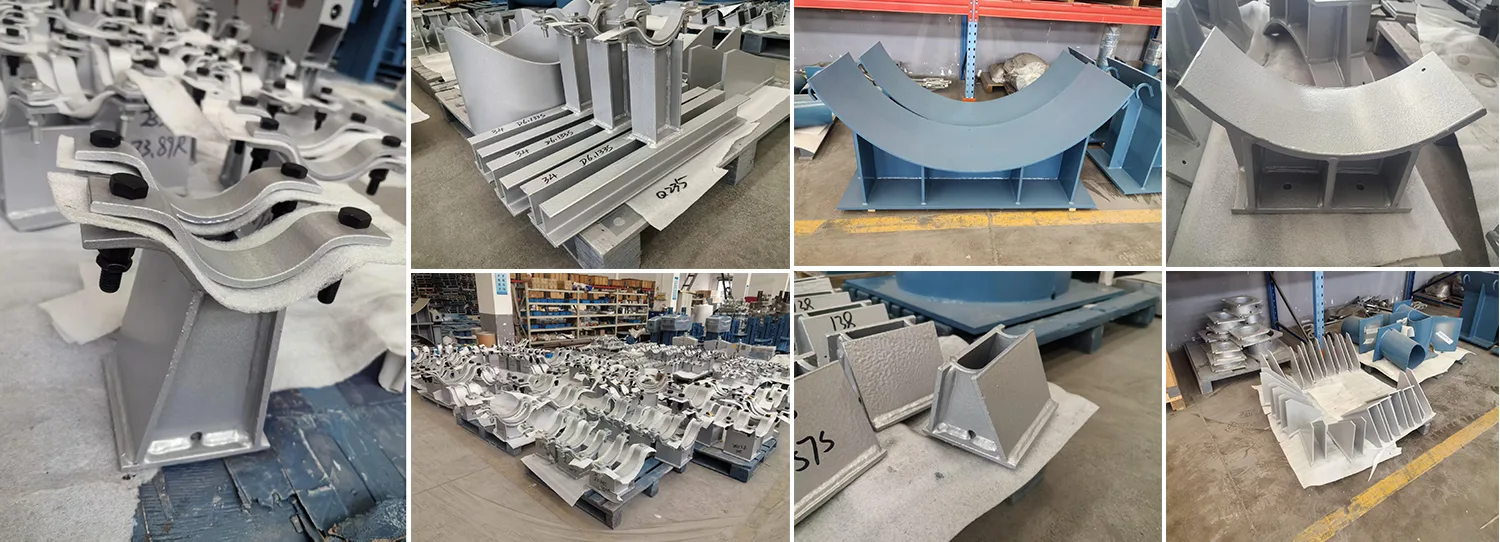

Predizolirani nosač cijevi nalazi se na sjecištu konstrukcijskog inženjerstva i toplinskog projektiranja. Pogriješite bilo koji dio, a nosač ili mehanički otkazuje ili upija vlagu i prestaje izolirati. Već 14 godina ispravljamo oba dijela, a naša tvornica u Yangzhou ima proizvodnu liniju postavljenu za njihovu učinkovitu izradu - od rezanja čeličnog sedla do lijepljenja izolacije i brtvljenja parne brane.

Preko 70% naših narudžbi dolazi od kupaca koji su nas jednom isprobali i stalno nam se vraćali. Globalno isporučujemo predizolirane nosače, često u paketu s našim nosačima cijevi, opružnim nosačima i stalnim nosačima opruga tako da cijeli paket nosača cijevi stiže zajedno, označen i spreman za ugradnju.

Ako vaš sljedeći projekt ima hladne vodove, kriogene vodove ili izolirane vruće vodove kojima je potrebna odgovarajuća toplinska izolacija na točkama podrške, pošaljite nam svoju specifikaciju izolacije i popis potpornih cijevi. Izradit ćemo ponudu izravnu tvornicu s jasnim rasporedom isporuke. Kao i uvijek, dobrodošli ste da posjetite našu tvornicu i gledate kako izrađujemo i testiramo ove nosače prije isporuke.
