Predizolirani klizni nosač cijevi

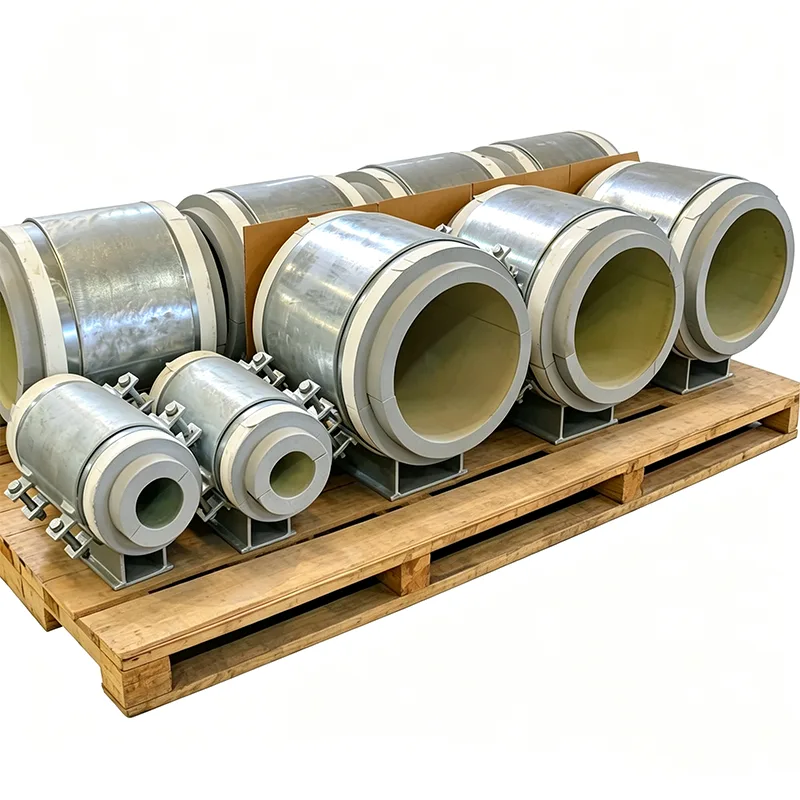

Cijev koja se širi i skuplja pod temperaturnim promjenama treba se kretati na svojim nosačima. Cijev koja mora ostati izolirana treba neprekinuti toplinski omotač. Zadovoljavanje oba zahtjeva na istoj potpornoj točki obično znači ugradnju zasebne klizne ploče i zatim rezanje izolacije oko nje na licu mjesta — slijed koji ostavlja mjesta za neusklađenost, komprimiranu izolaciju i nepouzdanu parnu brtvu. Predizolirani klizni nosač cijevi rješava to integracijom kliznog mehanizma i izolacijskog bloka u jednu, tvornički sastavljenu jedinicu koja stiže na mjesto spremna prihvatiti cijev i susjednu izolaciju.

Proizvodimo ove integrirane klizne nosače u našoj tvornici u Yangzhou od 2012. za parovode, mreže za hlađenu vodu i kriogene prijenosne cijevi u više od 45 zemalja. Svaki sklop je dizajniran tako da se cijev slobodno kreće, izolacija ostaje netaknuta, a potporni čelik ostaje na sigurnoj temperaturi.

Kako funkcije klizanja i izolacije funkcioniraju zajedno

Potporno tijelo sadrži kruti izolacijski blok visoke gustoće koji prenosi opterećenje cijevi od sedla do temeljne ploče. Nikakav metal ne dodiruje metal kroz putanju opterećenja: sama izolacija djeluje kao toplinski prekid. Ispod izolacijskog bloka, klizni par niskog trenja je precizno postavljen tijekom izrade.

Gornja klizna komponenta je polirani lim od nehrđajućeg čelika zalijepljen na donju stranu izolacijskog bloka ili na međuploču za raspodjelu opterećenja.

Donja klizna komponenta je PTFE ili grafitom impregnirana podloga pričvršćena na vrh čelične osnovne ploče.

Cjelokupno sučelje klizača zatvoreno je unutar potpornog tijela, zaštićeno od građevinske prašine, pijeska nošenog vjetrom i vlage koja bi mogla povećati trenje ili uzrokovati koroziju tijekom vremena.

Klizna površina i duljina putovanja izračunavaju se iz vaših podataka analize naprezanja cijevi. Dodajemo izdašnu marginu iznad maksimalnog očekivanog pomaka, tako da čak ni neobičan prijelazni proces neće gurnuti potporu izvan projektiranog raspona.

Izolacija koja djeluje na vašoj radnoj temperaturi

Materijal izolacijskih blokova odabran je za specifične toplinske uvjete vaše linije, a ne sa zaliha koje odgovaraju svima. Naše standardne opcije materijala uključuju:

PIR visoke gustoće (poliizocijanurat): za rashlađenu vodu, slanu vodu i rashladne usluge do -50°C.

Celularno staklo: za kriogene primjene do -196°C gdje je nepropusnost vlage kritična.

Kalcijev silikat: za paru, vruće ulje i procesne linije do 650°C.

Ploče na bazi perlita ili mikroporozne ploče: za primjene koje zahtijevaju vrlo nisku toplinsku vodljivost pri ekstremnim temperaturama.

Svaki blok je strojno obrađen kako bi odgovarao promjeru cijevi i debljini izolacije specificiranoj za projekt. Njegova tlačna čvrstoća provjerena je u odnosu na puno opterećenje hidrotestom, a ne samo na radnu težinu, kako bi se spriječilo gnječenje tijekom puštanja u pogon.

Parna brana koja se ne prekida

Metalno tijelo papuče izrađeno je s integriranom brtvenom prirubnicom. Kada osoblje na gradilištu postavlja izolaciju cijevi i vanjsku oblogu, oni postavljaju parnu branu izravno na ovu prirubnicu i zatvaraju je ljepilom ili trakom. Rezultat je neprekinuta omotnica koja se može pregledati i prolazi ravno kroz mjesto oslonca - bez praznina, bez ručno izrezanih zakrpa, bez oslanjanja samo na kit na licu mjesta.

Dokumentacija i pouzdanost

Svaki predizolirani nosač klizača isporučuje se s kompletnom dokumentacijom:

Certifikati EN 10204 tipa 3.1 za sve čelične dijelove.

Tehnički listovi izolacijskih materijala s vrijednostima toplinske vodljivosti i tlačne čvrstoće pri projektiranoj temperaturi.

Certifikati o koeficijentu trenja klizne ploče, potvrđeni laboratorijskim ispitivanjem.

Izvješća o dimenzijama koja potvrđuju raspon putovanja, debljinu bloka i dimenzije temeljne ploče.

Uobičajene aplikacije

Regali za parne i kondenzacijske cijevi u elektranama i industrijskim postrojenjima.

Ohlađena voda i vodovi daljinskog hlađenja gdje su klizni nosači postavljeni na dugim ravnim stazama.

Kriogene cijevne galerije gdje toplinska kontrakcija zahtijeva pouzdanu kliznu površinu s niskim trenjem.

Bilo koji sustav izoliranih cjevovoda gdje bi klizne ploče sastavljene na terenu usporile ugradnju izolacije i stvorile poteškoće pri inspekciji.

Zašto Tianshun?

Klizna potpora koja veže ili zgnječi svoju izolaciju nakon nekoliko toplinskih ciklusa nije klizna potpora - to je buduća narudžba popravka. Naš tvornički integrirani pristup eliminira varijabilnost montaže na terenu i osigurava da su klizne površine poravnate, izolacijski blok potpuno poduprt, a parna brana može biti izvedena čisto od strane tima gradilišta. S više od 70% ponovne poslovne i inženjerske podrške koja počinje od vaše izometrije, isporučujemo proizvod koji radi predvidljivo od prvog zagrijavanja do posljednjeg.

FAQ

P: Može li se klizna površina zamijeniti ako se istroši?

O: Klizne površine su zatvorene i spojene unutar tvorničkog sklopa, tako da zamjena na terenu nije praktična. Materijali koje koristimo ocijenjeni su za desetljeća kretanja pod projektiranim opterećenjima, a uz svaku narudžbu dostavljamo podatke o ispitivanju trenja.

P: Koji temperaturni raspon je pokriven?

O: Od -196°C (ćelijsko staklo) do +650°C (kalcijev silikat). Više temperature mogu se prilagoditi posebnim materijalima — kontaktirajte naš inženjerski tim.

P: Kako spriječiti smicanje izolacijskog bloka uslijed klizanja?

O: Klizna ravnina nalazi se ispod izolacijskog bloka, a čvrsta ploča za raspodjelu opterećenja ih razdvaja. Izolacija doživljava samo tlačno opterećenje; sile klizanja prenose se izravno između metalnih površina.

P: Mogu li dobiti kliznu potporu koja također vodi cijev bočno?

O: Da. Možemo dodati integralne vodeće ploče na potporno tijelo, omogućujući aksijalno pomicanje uz zadržavanje bočnog pomaka.
