Nosači predizoliranih cijevi montirani na bazu

Izolacija proizvedena na terenu oko nosača cijevi stvara slabe točke u bilo kojem predizoliranom sustavu. Nosači za predizolirane cijevi tvrtke Yangzhou Tianshun koji se montiraju na bazu dolaze kao jedna tvornički izrađena jedinica s potpuno zatvorenim izolacijskim blokom, integriranom parnom branom i dodatnim kliznim pločama - smanjujući rad na mjestu rezanja, eliminirajući toplinske mostove i ubrzavajući instalaciju. Zatražite ponudu, pošaljite svoju specifikaciju izolacije ili razgovarajte o zahtjevima vašeg projekta.

U projektu predizoliranih cjevovoda - daljinsko grijanje, rashladne mreže ili industrijski topli i hladni vodovi - izolacijski sustav je jak onoliko koliko je jaka njegova najslabija točka. Mjesta podrške obično su ta slaba točka. Izrada izolacije na terenu oko obuće cijevi, rezanje materijala blokova na mjeru i brtvljenje parne brane u nezgodnim položajima zahtijevaju vrijeme, uvelike ovise o vještini instalatera i teško ju je ispravno pregledati nakon postavljanja obloge.

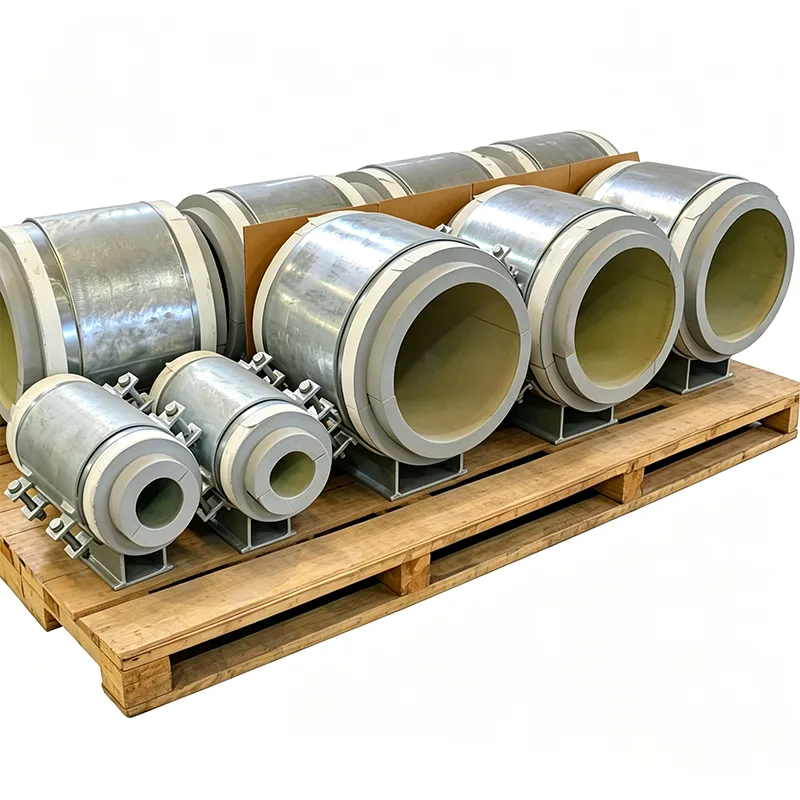

Nosači predizoliranih cijevi montirani na bazu eliminiraju rad na gradilištu. Nosivi izolacijski blok tvornički je spojen unutar metalnog potpornog tijela i zabrtvljen unutar kontinuiranog plašta prije nego što uopće napusti naše postrojenje. Sklop stiže na gradilište kao jedna jedinica spremna za ugradnju: pričvrstite ga vijcima za temelj ili čeličnu konstrukciju, položite cijev i spojite susjednu izolaciju cijevi izravno na brtveni prsten ugrađen u nosač. Proizvodimo ove nosače u našem pogonu u Yangzhou od 2012. godine, za projekte gdje se o dosljednosti, brzini i dugoročnim izolacijskim performansama ne može pregovarati.

Što dobivate u jednom tvornički izgrađenom sklopu

Svaki nosač predizolirane cijevi montiran na bazu sastoji se od tri integrirana sloja:

Čvrsta čelična temeljna ploča s prethodno izbušenim rupama za sidrene vijke, veličine prema vašim strukturalnim opterećenjima i seizmičkim zahtjevima.

Izolacijski blok visoke gustoće, odabran za radnu temperaturu, potpuno zarobljen unutar metalnog tijela. Za vruće servise do 140°C obično koristimo poliuretan visoke gustoće (PUR) ili poliizocijanurat (PIR). Za hlađenu vodu i primjene ispod nule, koristi se staklo sa zatvorenim ćelijama ili PIR s ocjenom rada na niskim temperaturama.

Cijevni nosač ili sedlo koje raspoređuje opterećenje u izolacijski blok, mehanički fiksirano da spriječi rotaciju ili podizanje. Postolje je dizajnirano s radijusom koji odgovara vanjskom promjeru cijevi i uključuje zaštitnu oblogu za sprječavanje oštećenja premaza.

Cijeli metalni sklop je standardno vruće pocinčan, s nehrđajućim čelikom koji je dostupan za korozivna okruženja. Budući da je izolacijski blok zalijepljen u kontroliranim tvorničkim uvjetima, putanja tlačnog opterećenja savršeno je okomita i nema zračnih raspora koji bi omogućili konvekcijski gubitak topline ili migraciju vlage tijekom vremena.

Nema toplinskih mostova, nema curenja pare

Definirajuća značajka ovog nosača je da se čelična osnovna ploča i postolje cijevi nikad ne dodiruju. Izolacijski blok nosi punu težinu cijevi i djeluje kao toplinski prekid. Na hladnoj cijevi to znači da se na osnovnoj ploči ili konstrukcijskom čeliku ispod nje ne stvara mraz. Na vrućoj cijevi to znači da se toplina ne gubi na temelj.

Za parnu branu izrađujemo nosač s integriranom metalnom brtvenom prirubnicom po obodu. Izolacijski plašt cijevi koji se nanosi na licu mjesta - bilo da se radi o spiralno namotanom metalnom limu ili termoskupljajućem rukavu - naliježe na ovu prirubnicu i zapečaćen je ljepilom ili trakom, stvarajući kontinuiranu parnu brtvu koju je moguće provjeriti. Također smo prethodno izrezali sekundarnu izolaciju oko potpornog tijela tako da osoblje gradilišta ne mora modificirati segmente izolacije u hodu.

Kada se pokret treba dogoditi na osloncu

U mnogim predizoliranim cjevovodima, cijev mora kliziti kroz nosač dok se širi i skuplja. Možemo integrirati kliznu površinu s niskim trenjem u nosač montiran na bazu bez ugrožavanja izolacije. Polirani lim od nehrđajućeg čelika zalijepljen je za donju stranu izolacijskog bloka, uparen s PTFE ili grafitnom podlogom na vrhu osnovne ploče. Cijeli sklop klizača je zatvoren unutar zapečaćenog potpornog tijela, tako da prašina ili vlaga ne mogu doprijeti do kliznih površina. Raspon projektiranog pomaka izračunat je kako bi odgovarao vašoj analizi naprezanja u cijevi, s velikodušnom sigurnosnom marginom.

Dokumentacija koja odgovara kvaliteti proizvoda

Svaka narudžba predizolirane potpore od Tianshuna uključuje:

EN 10204 Certifikati o materijalima tipa 3.1 za sve konstrukcijske čelike i vijčane spojeve.

Tehnički listovi izolacijskih materijala koji navode toplinsku vodljivost, tlačnu čvrstoću i propusnost vodene pare na projektiranoj temperaturi.

Izvješća o inspekciji dimenzija koja potvrđuju debljinu bloka, dimenzije temeljne ploče i ukupnu visinu i poravnanje sklopa.

Zapisi o tvorničkoj proizvodnji pokazuju uvjete okoline tijekom lijepljenja i stvrdnjavanja, koji su ključni za dugotrajnu cjelovitost prianjanja.

Tipične primjene

Mreže daljinskog grijanja i hlađenja, gdje su sustavi predizoliranih spojenih cijevi standardni

Ukopani i nadzemni predizolirani cijevni regali u industrijskim pogonima

LNG i kriogeni cjevovod gdje tvornički zatvorena parna brana značajno smanjuje kašnjenja pri puštanju u rad

Prehrambeni i farmaceutski objekti koji zahtijevaju higijenske potporne površine koje se mogu čistiti

Svaki projekt u kojem je smanjenje rada na izolaciji na licu mjesta mjerljiva dobit i trošak

Zašto odabrati Tianshun za predizolirane nosače?

Ne tretiramo izolaciju kao naknadnu misao i ne stavljamo blok jednostavno u standardnu ​​cipelu. Naš interni inženjerski tim uzima vaše veličine cijevi, specifikacije izolacije i strukturna opterećenja i konfigurira svaki nosač tako da izolacijski blok radi unutar dopuštenog tlačnog naprezanja, parnu branu može izvesti osoblje na gradilištu bez improvizacije, a osnovna ploča odgovara vašem rasporedu građevinskog ili konstrukcijskog čelika. Ovaj pristup prvenstveno dizajnu, u kombinaciji s našim 14-godišnjim iskustvom i stopom ponovljenih narudžbi iznad 70%, osigurava da dobijete potporu koja održava toplinu tamo gdje joj je mjesto i kondenzaciju.

FAQ

P: Može li se izolacijski blok zamijeniti ako je oštećen?

O: Vezan je i inkapsuliran, što zamjenu na terenu čini nepraktičnom. Preporučujemo naručivanje rezervnog sklopa za kritična mjesta. Robusno čelično tijelo smanjuje rizik od oštećenja tijekom rukovanja.

P: Koji temperaturni raspon pokrivaju ovi nosači?

O: Od -196°C do +140°C za standardne kombinacije PIR/ćelijskog stakla. Za više temperature mogu se koristiti blokovi kalcij-silikata.

P: Trebam li osigurati svoju pločicu za slajdove?

O: Ne. Možemo integrirati kliznu ploču tijekom izrade, a klizna površina ostaje zapečaćena unutar potpornog tijela.

P: Kako mogu zabrtviti izolaciju cijevi na vaš nosač?

O: Pružamo metalnu brtvenu ogrlicu oko cijelog nosača. Vaš tim na gradilištu jednostavno pričvrsti izolacijski plašt cijevi do ove ogrlice i zalijepi ga standardnom ljepljivom trakom ili mastikom.

P: Koji se standardi primjenjuju?

O: Izrada čelika prema MSS SP-58/69. Izolacijski blokovi u skladu su s EN 14305 (ćelijsko staklo) ili EN 13165 (PUR/PIR). Također možemo zadovoljiti specifične projektne kodove kao što je EN 253 za cijevi daljinskog grijanja.
