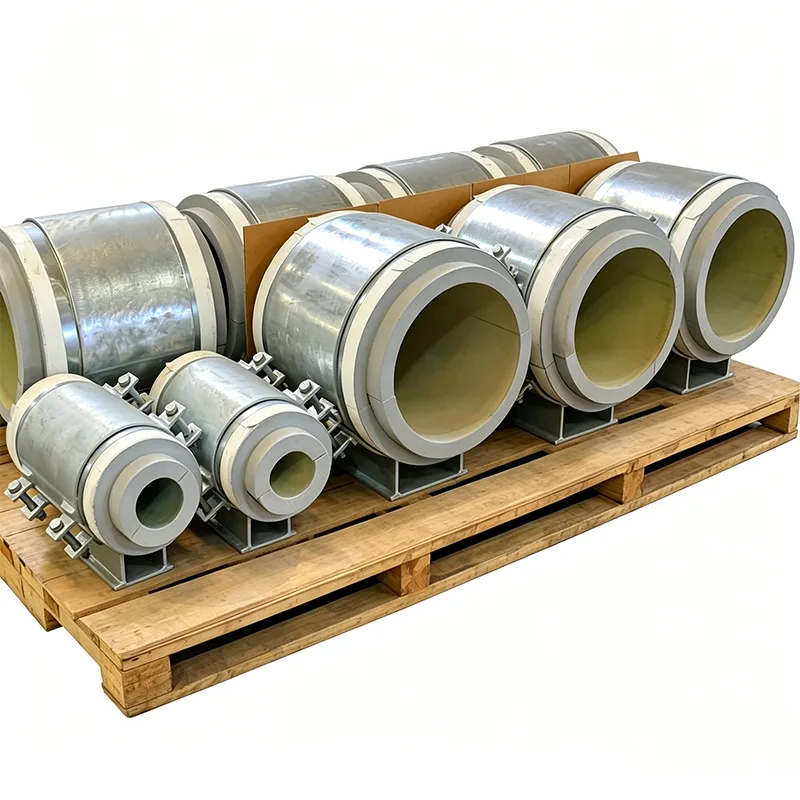

Predizolirani nosači cijevi za naftu i plin

Naftovodi i plinovodi prenose više od samog proizvoda. Oni pokreću sirovu naftu sklonu vosku koja mora ostati iznad točke tečenja, vlažni plin koji može stvoriti korozivne hidrate na hladnoj točki i visokotlačni kondenzat koji kruži kroz brze promjene temperature. U ovim uslugama, neizolirani nosač cijevi više je od curenja energije - to je sigurnosni rizik procesa i početna točka korozije. Ispravno predizolirani nosač eliminira hladni most, integrira paronepropusnu ovojnicu i stiže na mjesto kao jedan sklop testiran na opterećenje. Nema izolacije proizvedene na terenu. Bez nagađanja.

Yangzhou Tianshun isporučuje predizolirane nosače za uzvodne, srednje i nizvodne naftne i plinske projekte od 2012. Naši sklopovi trenutno su u funkciji na pustinjskim proizvodnim razdjelnicima, uzlaznim cijevima na morskim platformama i linijama za praćenje pare u rafinerijama u više od 45 zemalja. Gradimo ih kako bi se nosili sa specifičnim izazovima koji izdvajaju cjevovode za naftu i plin: kiseli radni materijali, otpornost na požar mlaznjaka i izolacija koja se neće pokvariti kada ugljikovodici upiju u nju.

Materijali odabrani za kisela i korozivna okruženja

U naftnim i plinskim postrojenjima čelični nosač može biti izložen H₂S, kloridima i zraku punom soli — ponekad sva tri odjednom. Ne riskiramo s odabirom materijala. Za kisele primjene nabavljamo ploče i dijelove od ugljičnog čelika koji su HIC-testirani (pukotine izazvane vodikom) prema NACE TM0284, a gotova potpora može se isporučiti u potpunosti u skladu s NACE MR0175 / ISO 15156. Tamo gdje su kloridi glavna briga - gornje površine na moru, obalni terminali - koristimo nehrđajući čelik 316L za tijelo potpore i A4-80 vijci, uklanjanje rizika od galvanske korozije.

Sam izolacijski blok je zatvorene ćelije kako bi se odupro apsorpciji ugljikovodika. Za vodove koji prenose sirovu naftu, kondenzat ili loživo ulje, izbjegavamo materijale s otvorenim ćelijama koji bi upijali ulje i gubili toplinsku učinkovitost. Celularno staklo i PIR visoke gustoće naš su zadani izbor, testiran na kemijsku kompatibilnost s očekivanom izloženošću izlijevanju.

Održavanje topline tamo gdje je proces treba

Predizolirani nosači cijevi za naftu i plin ne rade uvijek na temperaturama pare, ali se često zagrijavaju ili prate kako bi sadržaj tekao. Nosač koji omogućuje izlazak topline u jednoj točki može uzrokovati lokalno hlađenje koje dovodi do taloženja voska, stvaranja hidrata ili povećanja viskoznosti. Naši predizolirani nosači koriste nosivi izolacijski blok odabran za određenu projektnu temperaturu:

Ispod nule do 85°C: PIR visoke gustoće za rashladne kutije za obradu plina, skladištenje LPG-a i jedinice za dehidraciju rashlađene vode u plin.

Do 140°C: PIR s oznakom povišene temperature za trasirane cijevi sirove nafte i sustave vrućeg ulja.

Do 400°C: kalcijev silikat za parne bitumenske vodove, grijače na termalno ulje i rafinerijske procesne cjevovode.

Debljina bloka točno odgovara specifikaciji izolacije cijevi, a tlačna čvrstoća se provjerava prema punom hidrotestnom opterećenju — jer blok koji se zgnječi tijekom puštanja u rad neće ništa izolirati.

Zaštita od požara koja kupuje vrijeme

Na offshore platformi ili u plinskom postrojenju, potporni sklop koji se sruši tijekom požara uklanja ograničenje s cijevi, što potencijalno dovodi do puknuća i eskalacije. Možemo integrirati pasivnu protupožarnu zaštitu izravno u predizolirani nosač: intumescentna ili endotermna prostirka je spojena na čeličnu podlogu i bočne stijenke ispod obloge, a sklop se može certificirati da zadrži nosivost tijekom određenog razdoblja pod izloženošću vatri mlaza (ISO 22899) ili celuloznoj vatri (ISO 834). Ovo potporu pretvara u dio sigurnosnog sustava, a ne samo u komponentu za uštedu energije.

Tvornički integrirana parna brana eliminira CUI rizike na gradilištu

Korozija ispod izolacije najskuplji je pojedinačni pregled i popravak na mnogim naftnim i plinskim postrojenjima. Gotovo uvijek počinje od prodora potpore gdje je parna brana ručno izrezana i zapečaćena trakom koja gubi prionjivost nakon nekoliko ljeta. Naši nosači dolaze s kontinuiranim metalnim brtvenim prstenom koji je tvornički zavaren na tijelo nosača. Osoblje gradilišta postavlja izolacijski omotač cijevi ravno na ovaj prsten i brtvi ga određenim ljepilom ili kompresijskom trakom. Rezultat je paronepropusni prijelaz koji se može vizualno pregledati izvana - i koji se neće otvoriti dvije godine kasnije.

Dokumentacija spremna za svakog revizora

Svaki predizolirani cijevni nosač za naftu i plin koji isporučujemo za projekt nafte i plina uključuje:

EN 10204 Certifikati o materijalima tipa 3.1 s rezultatima HIC ispitivanja gdje je navedena kisela služba.

Tehničke tablice izolacijskih blokova s ​​tlačnom čvrstoćom, toplinskom vodljivošću i vatrootpornošću.

NDT izvješća za sve zavare, uključujući PT/MT i radiografiju ako se zahtijeva.

Potvrde o konačnoj inspekciji dimenzija i ispitivanju opterećenja.

CE oznaka i Izjava o svojstvima prema EU 305/2011 gdje je primjenjivo.

Tipične primjene nafte i plina

Razdjelnici za proizvodnju bušotina i sabirne linije (na kopnu i na moru)

Jedinice za dehidraciju plinova i uklanjanje kiselih plinova

Cjevovodi za skladištenje i prijenos UNP-a i NGL-a

Rafinerijske procesne jedinice: destilacija sirove nafte, hidrokreking, reforming

Linije grijane bitumenom i teškim uljem

Gornji dijelovi offshore platforme i FPSO procesni moduli

Zašto Tianshun za predizolirane nosače za naftu i plin?

Razumijemo da je specifikacija podrške za naftu i plin prepuna zahtjeva za materijalima, NACE klauzulama usklađenosti i zahtjevima za zaštitu od požara. Naši inženjeri čitaju te specifikacije redak po redak prije izrade jednog crteža. Možemo usporediti vašu klasu cijevi, standard izolacije i strukturno opterećenje kako bismo isporučili jedan sklop koji provjerava svaki okvir — i podupiremo ga dokumentacijom koja to dokazuje. Preko 70% naših klijenata vraća se za sljedeći projekt, što je najjače svjedočanstvo koje možemo ponuditi.

FAQ

P: Mogu li se vaši nosači koristiti u lošim servisnim okruženjima?

O: Da. Isporučujemo nosače od čelika testiranog na HIC i sukladnosti s NACE MR0175/ISO 15156 za primjene kiselog plina i sirove nafte.

P: Nudite li protupožarne verzije?

O: Da. Možemo integrirati pasivnu protupožarnu zaštitu za mlaznu vatru (H-60 ili J-60) ili celuloznu vatru, održavajući cjelovitost nosivosti tijekom naznačenog razdoblja.

P: Kako spriječiti da izolacija upije ulje ili kemikalije?

O: Koristimo materijale sa zatvorenim ćelijama poput celularnog stakla ili PIR koji su otporni na apsorpciju tekućih ugljikovodika. Izolacija s otvorenim ćelijama nikada nije navedena za naftu i plin bez zaštitne barijere.

P: Mogu li nosači podnijeti velika točkasta opterećenja od cijevi s teškim stijenkama?

O: Apsolutno. Izračunavamo tlak ležaja pod radnim uvjetima i uvjetima hidrotestiranja i prema tome odabiremo ocjenu izolacijskog bloka.

Svaki proizvod je u potpunosti testiran u tvrtki prije otpreme

Prije slanja, svaki proizvod prolazi kroz kompletan interni program testiranja. Ovaj program pokriva dimenzionalni i vizualni pregled, PMI (pozitivna identifikacija materijala), ispitivanje tvrdoće, MT/PT ispitivanje bez razaranja gdje je primjenjivo, ispitivanje opterećenja oprugom s krivuljama opterećenja i pomaka i mjerenje debljine premaza. Tvornička izvješća o ispitivanju (FTR) i izvješća o ispitivanju materijala (MTR) isporučuju se s pošiljkom.

Ovo interno testiranje nije testiranje treće strane koje je akreditirao ILAC

Ako je potrebno testiranje uz pratnju treće strane ili laboratorijsko testiranje, to se može ugovoriti zasebno kao dodatna usluga.

Izborne usluge inspekcije treće strane (navedene zasebno)

1. Ispitivanje materijala

Dostupna je analiza kemijskog sastava, ispitivanje rastezanja, ispitivanje udarom na niske temperature po Charpyju i ispitivanje tvrdoće.

2. NDT zavarivanje

Moguće je osigurati ispitivanje magnetskim česticama (MT), ispitivanje tekućim penetrantima (PT), ultrazvučno ispitivanje (UT) i radiografsko ispitivanje (RT).

3. Ispitivanje izvedbe opružnog opterećenja

Uključene su krivulje opterećenje-pomak.

4. Inspekcija zaštite od korozije vrućim pocinčavanjem / epoksidnim premazom

5. Ispitivanje uz prisustvo svjedoka, nadzor tvornice i inspekcija prije otpreme (PSI)

Što nas čini drugačijima

Uspoređeno s LISEGA međunarodnim sustavom nosača cijevi

Za točnost opterećenja, standarde ispitivanja i dokumentacijske sustave, koristimo međunarodni sustav nosača cijevi LISEGA kao naše mjerilo.

Više od standardnog domaćeg proizvođača

Standardni domaći proizvođač obično isporučuje samo proizvod. Idemo dalje pružajući krivulju opterećenja i pomaka sa svakom opružnom jedinicom. Također pomažemo u organiziranju SGS testiranja treće strane i očevidnih inspekcija te podržavamo preglede dokumenata od strane PE/CPE inženjera za inozemne projekte.
