Kada industrijski cjevovodi moraju podnijeti toplinsko širenje dok se odupiru iznenadnim udarnim opterećenjima,TianshunpružaHidraulički prigušivači za obuzdavanje cijevidizajniran za održavanje stabilnosti sustava u zahtjevnim radnim uvjetima. Ovi uređaji osjetljivi na brzinu dopuštaju postupno pomicanje cijevi tijekom normalnog rada i pružaju dinamičko ograničenje kada brzo pomicanje prijeti cjelovitosti cijevi.
Hidraulički prigušivači su bitni uređaji za dinamičko ograničenje u elektranama, petrokemijskim postrojenjima, rafinerijama i drugim industrijskim postrojenjima gdje su sustavi cjevovoda izloženi seizmičkim silama, vodenom udaru, prijelaznim tlakovima i smetnjama povezanim s opremom. Za razliku od konvencionalnih krutih ograničenja, oni se prilagođavaju sporom toplinskom pomicanju dok se odupiru iznenadnom pomaku velikom brzinom. Ovaj članak objašnjava njihova načela rada, ključne komponente, inženjerska razmatranja, primjene i zahtjeve za održavanje. Također opisuje kako odabrati odgovarajuću opremu za specifične projekte ograničenja cijevi i kako Tianshun može podržati zahtjeve industrijskih cjevovoda.
Hidraulički prigušivači su specijalizirani mehaničko-hidraulički uređaji koji ograničavaju brzo kretanje u sustavima cjevovoda, a istovremeno dopuštaju relativno neograničeno kretanje pri malim brzinama. Osobito su vrijedni u instalacijama gdje se cijevi šire, skupljaju ili pomiču tijekom normalnih radnih ciklusa, ali moraju ostati kontrolirane tijekom neočekivanih dinamičkih događaja.
Tipični hidraulički prigušivač sadrži cilindar, klip, klipnjaču, hidrauličku tekućinu, unutarnji mehanizam za kontrolu protoka, brtve i krajnje spojeve. Kada se cijev kreće sporo zbog promjena temperature, hidraulička tekućina teče kroz kalibrirane prolaze, dopuštajući klipu da putuje. Kada pomicanje premašuje određenu brzinu aktivacije uređaja, hidraulički otpor se znatno povećava, pomažući u obuzdavanju cijevi.
Hidraulički prigušivači uglavnom rade zajedno s nosivim nosačima, a ne da ih zamjenjuju. Opružne vješalice, obuća za cijevi i drugi nosači nose težinu cijevi i prilagođavaju se normalnom kretanju, dok prigušivači osiguravaju ograničenje protiv specificiranih dinamičkih opterećenja.
Za pojedinosti specifične za projekt, pregledajte informacije o proizvodu Tianshun hidrauličkih prigušivača za obuzdavanje cijevi.
Princip rada se oslanja na odnos između brzine klipa i hidrauličkog otpora. Uređaj različito reagira na postupno pomicanje i iznenadno kretanje, pomažući sustavima cjevovoda da ostanu fleksibilni tijekom uobičajenog rada bez žrtvovanja dinamičkog ograničenja.
Industrijske cijevi doživljavaju dimenzionalne promjene kako radne temperature rastu i padaju. Tijekom dovoljno sporog kretanja, prigušivač omogućuje svom klipu da putuje kroz cilindar uz ograničen otpor. To pomaže u sprječavanju nepotrebnog ograničenja toplinskog širenja i skupljanja.
Tijekom seizmičkog događaja, vodenog udara, kvara turbine ili sličnog prijelaza, brzina cijevi može naglo porasti. Unutarnji hidraulički mehanizam prigušivača ograničava protok tekućine kada se postignu navedeni uvjeti aktivacije.
Povećanje hidrauličkog otpora znatno otežava daljnje kretanje klipa. Uređaj zatim prenosi rezultirajuću silu ograničenja kroz svoje spojeve za montažu na potpornu strukturu, pomažući u ograničavanju prekomjernog pomaka cijevi.
Nakon što se prijelazna pojava smiri, mehanizam se može vratiti na svoje normalno ponašanje koje dopušta kretanje, ovisno o dizajnu. Ispravno dimenzioniranje, ugradnja i održavanje važni su kako bi se osiguralo da prigušivač reagira kako je predviđeno tijekom svog radnog vijeka.
Ispravno specificirani hidraulički prigušivači nude nekoliko inženjerskih prednosti za industrijske cjevovodne sustave.
Jedno važno ograničenje je to što hidraulički prigušivači nisu univerzalno rješenje za svaki problem vibracija. Njihova prikladnost ovisi o karakteristikama gibanja, frekvencijskom rasponu, slučajevima opterećenja i zahtjevima za performansama cjevovodnog sustava. Vibracije niske amplitude, visoke frekvencije mogu zahtijevati drugačiji ili komplementarni pristup kontroli vibracija.
Hidraulički prigušivači često se razmatraju za kritične mreže cjevovoda gdje iznenadni pomak može utjecati na kontinuitet rada, cjelovitost opreme ili sigurnost postrojenja.
Glavni vodovi pare, cjevovodi za napojnu vodu i drugi visokoenergetski krugovi mogu doživjeti dinamička opterećenja tijekom prekida opreme, prijelaza tlaka ili seizmičkih događaja. Prigušivači pomažu u obuzdavanju kretanja kada to uvjeti dizajna zahtijevaju.
Procesni cjevovod spojen na pumpe, kompresore, peći i tlačnu opremu može biti izložen brzim promjenama radnih uvjeta. Pravilno projektirana ograničenja mogu pomoći u kontroli prolaznih opterećenja i zaštititi ranjive veze.
Sustavi cjevovoda koji se odnose na sigurnost mogu zahtijevati pažljivo dokumentirane performanse ograničenja, ekološku kvalifikaciju i seizmičku procjenu. Odabir mora slijediti primjenjive projektne kodove i kvalifikacijske zahtjeve, a ne oslanjati se samo na općenite opise proizvoda.
Obrada plina, postrojenja za ukapljeni prirodni plin i visokotlačni prijenosni vodovi mogu zahtijevati specijalizirane potporne aranžmane za prilagođavanje radnog kretanja dok kontroliraju određene dinamičke događaje.
Metalni kompenzatori s mijehom i slične komponente mogu biti osjetljive na prekomjerni pomak ili vanjsko opterećenje. Pravilno postavljeni prigušivači mogu pomoći u ograničavanju pomicanja tijekom definiranih prijelaznih uvjeta, pod uvjetom da je potpuni sustav zadržavanja projektiran za opterećenja spojeva i cjevovoda.
Izvedba hidrauličkog prigušivača ovisi o nekoliko međusobno povezanih parametara dizajna. Sljedeća tablica sažima reprezentativne vrijednosti objavljene u informacijama o proizvodu tvrtke Tianshun. Stvarni zahtjevi moraju biti potvrđeni za određeni model i projekt.
| Parametar | Reprezentativni raspon ili opcija | Inženjersko razmatranje |
|---|---|---|
| Nosivost | Otprilike 5 kN do 500 kN i više za prilagođene jedinice | Mora se prilagoditi izračunatim silama zadržavanja i određenim slučajevima opterećenja. |
| Standardni hod | 100, 150, 200, 300 i 500 mm | Mora pokriti očekivani toplinski pomak i tolerancije ugradnje. |
| Brzina aktivacije | Obično 5–50 mm/s, ovisno o specifikaciji | Mora razlikovati normalno kretanje cijevi od dinamičkih uvjeta koji zahtijevaju ograničenje. |
| Standardna radna temperatura | Otprilike -40°C do +120°C | Provjerite prikladnost tekućine, brtvi i materijala na stvarnim radnim temperaturama. |
| Materijal cilindra | Mogućnosti ugljičnog čelika ili legiranog čelika | Odabir ovisi o opterećenjima, okolišu i specifikacijama projekta. |

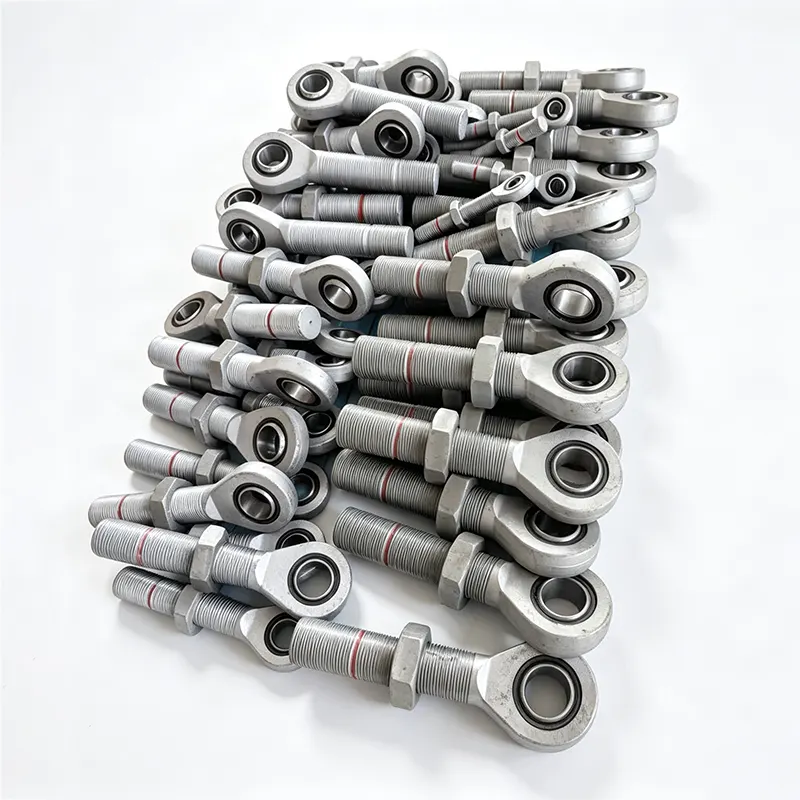

| Završne veze | Ušica šipke, spojnica, kuglasti zglob i opcije s navojem | Mora odgovarati strukturnom pričvršćenju i dopuštenom smjeru kretanja. |
| Testiranje | Ispitivanje funkcionalnosti, tlaka i nepropusnosti kako je navedeno | Potvrdite inspekcijske zapise i potrebnu dokumentaciju prije prihvaćanja. |
Ove vrijednosti su indikativne informacije o proizvodu, a ne zamjena za odobrenu podatkovnu tablicu ili izračun specifičan za projekt. Za nuklearne, visokotemperaturne ili druge kritične usluge, potvrdite primjenjive kvalifikacijske zahtjeve izravno s proizvođačem.
Odabir hidrauličkog prigušivača zahtijeva koordinaciju između analize naprezanja cjevovoda, dizajna nosača, sučelja opreme i uvjeta na gradilištu. Kupnja samo na temelju nazivnog promjera cijevi nije dovoljna.
Odredite treba li obuzdavanje utjecati na seizmičko opterećenje, vodeni udar, pražnjenje sigurnosnog ventila, okretanje opreme, kretanje izazvano vjetrom ili drugu prijelaznu pojavu. Regulirajući slučaj opterećenja utvrđuje potrebnu izvedbu ograničenja.
Upotrijebite odobrenu analizu naprezanja cjevovoda kako biste utvrdili potrebne sile zatezanja i kompresije. Provjerite ocjenu prigušivača, čvrstoću pričvršćenja, konstrukcijski čelik, zavare i spojene komponente cijevi kao dio cijele putanje opterećenja.
Odredite očekivani toplinski hod toplo-hladno, položaj ugradnje i mogući pomak pod primjenjivim radnim uvjetima. Adekvatan hod pomaže u sprječavanju neželjenog kontakta na kraju puta i ometanja normalnog kretanja cijevi.
Brzina aktivacije mora biti prikladna za očekivani raspon normalnog kretanja i dinamičkih događaja koji zahtijevaju obuzdavanje. Neispravna kalibracija može rezultirati neželjenim otporom tijekom rutinskog rada ili neadekvatnim odgovorom tijekom prijelaznog procesa.
Pregledajte temperaturu okoline i cijevi, izloženost koroziji, vlažnost, kompatibilnost tekućine i sve posebne zahtjeve za okoliš. Specijalizirane primjene mogu zahtijevati poboljšane materijale, brtve, zaštitne premaze ili testiranje kvalifikacije.
Identificirajte važeće kodekse projektiranja i specifikacije projekta. Ovisno o primjeni, oni mogu uključivati relevantne zahtjeve iz ASME B31.1, ASME B31.3, standarde MSS ili specifikacije nuklearnih usluga. Točna izdanja, primjenjivost i traženi opseg kvalifikacija potvrdite kod odgovornog inženjera.
Za dodatne informacije o komplementarnoj potpornoj opremi, istražite Tianshunove stalne opružne potpore i pregledajte kako odabrane komponente mogu raditi zajedno u koordiniranom sustavu potpore cjevovoda.
Čak i pravilno odabrani hidraulički prigušivač može loše raditi ako je neispravno instaliran ili se neadekvatno održava. Montaža i pregled trebaju slijediti upute proizvođača i odobrenu projektnu dokumentaciju.
Inspekcija treba uzeti u obzir curenje hidrauličke tekućine, koroziju, oštećenje klipnjače, labave spojeve, oštećene brtve, abnormalni pomak i dokaze mehaničkih smetnji. Svako neuobičajeno stanje treba procijeniti prema servisnim uputama proizvođača.
Intervali inspekcija i planovi remonta moraju odražavati priručnik za opremu, radno okruženje, povijest događaja i zahtjeve projekta. Tianshun objavljene smjernice ukazuju na inspekcije u intervalima od otprilike tri do pet godina i mogući remont oko deset godina pod normalnim radnim uvjetima; njih treba tretirati kao opće smjernice, a ne univerzalne zahtjeve. Sigurnosno kritične aplikacije mogu zahtijevati drugačiji raspored.
Nakon značajnog seizmičkog događaja ili drugog projektnog prijelaza, pregledajte sigurnosni sustav u skladu s primjenjivim postupcima na mjestu prije vraćanja pogođene opreme u rad.
Njihova primarna svrha je dopustiti sporo kretanje cijevi tijekom normalnih radnih uvjeta uz istovremeno ograničavanje brzog pomaka uzrokovanog određenim dinamičkim događajima. To pomaže u kontroli opterećenja koja se prenose na cjevovode, spojenu opremu i potporne strukture.
Opružna vješalica podržava težinu cijevi dok se prilagođava toplinskom pomicanju. Hidraulički prigušivač prvenstveno osigurava dinamičko ograničenje i općenito ne zamjenjuje nosivu funkciju nosača. Oba se mogu koristiti u istom cjevovodnom sustavu za različite inženjerske svrhe.
Započnite s odobrenom analizom naprezanja cjevovoda i identificirajte vladajuće slučajeve dinamičkog opterećenja. Odabir mora uzeti u obzir sile zadržavanja, kapacitet napetosti i kompresije, hod, opterećenja pri montaži i čvrstoću kompletnog sustava pričvršćenja.
Mnogi hidraulični prigušivači podržavaju vodoravnu, okomitu ili nagnutu ugradnju, ali dopuštena orijentacija ovisi o dizajnu. Prije instalacije provjerite upute proizvođača, konfiguraciju za montažu i sva ograničenja specifična za projekt.
Da. Inspekcija treba obuhvatiti curenje, koroziju, stanje šipke, spojeve i funkcionalnu izvedbu prema potrebi. Raspored pregleda i remonta trebao bi slijediti smjernice proizvođača i radne zahtjeve instalacije.
Ne. Prvenstveno su namijenjeni za obuzdavanje brzog kretanja i određenih prijelaznih opterećenja. Kontinuirane visokofrekventne vibracije niske amplitude mogu zahtijevati dodatnu analizu i druge mjere za kontrolu vibracija.
Navedite potrebnu nosivost, hod, radnu temperaturu i temperaturu okoline, brzinu aktivacije, orijentaciju montaže, krajnje spojeve, naprezanje cijevi ili crteže potpore, uvjete okoline i primjenjive projektne standarde. Ovi detalji pomažu proizvođaču u procjeni odgovarajuće konfiguracije.
Hidraulički prigušivači za obuzdavanje cijevi igraju važnu ulogu u industrijskim cjevovodnim sustavima koji se moraju prilagoditi rutinskim toplinskim pomacima, a istovremeno se odupiru iznenadnim dinamičkim silama. Ispravan odabir ovisi o izračunatim opterećenjima, zahtjevima za hod, karakteristikama aktiviranja, detaljima ugradnje, kompatibilnosti materijala i primjenjivim standardima dizajna i kvalifikacije. Integracija prigušivača s prikladnim cijevnim nosačima i komponentama za proširenje pomaže u stvaranju koordiniranog sigurnosnog sustava umjesto oslanjanja na jedan uređaj za rješavanje svakog problema kretanja.
Tianshun podržava projekte industrijskih cjevovoda s hidrauličnim prigušivačima i srodnim proizvodima za podršku cjevovodima. Ako planirate novu instalaciju, nadogradnju postojećeg sigurnosnog sustava ili nabavu prilagođene opreme za zahtjevne radne uvjete, pripremite svoje tehničke zahtjeve ikontaktirajte naskako bismo razgovarali o prikladnim konfiguracijama, inženjerskim razmatranjima i opcijama ponude specifičnih za projekt.
