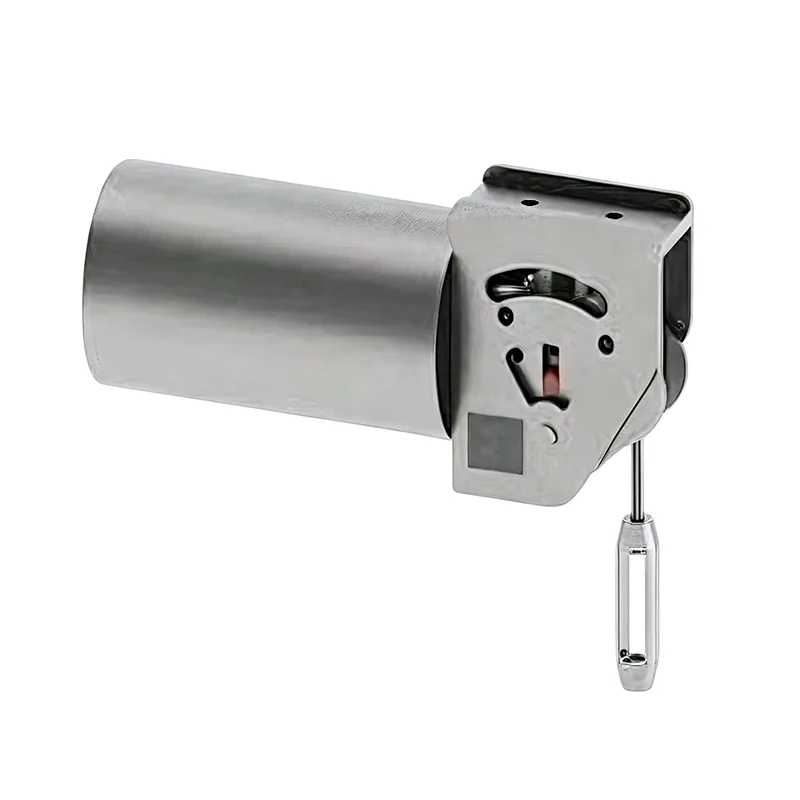

MSS SP-58 Vješalica sa stalnom oprugom

Yangzhou Tianshun Pipeline Technology Co., Ltd., osnovana 2012., izvozi proizvode u više od 40 zemalja diljem svijeta i ima bogato iskustvo u međunarodnoj isporuci projekata. MSS SP-58 Constant Spring Hanger proizvod je specifičan za izvoz proizveden u strogom skladu sa standardom SP-58 Društva za standardizaciju proizvođača ventila i fitinga (MSS), posebno dizajniran za međunarodne inženjerske projekte, projekte financirane iz inozemstva i EPC opće ugovorne projekte koji prihvaćaju američke standardne specifikacije dizajna.

Krivulja opterećenje-pomak dobivena tipskim ispitivanjem stalnog opružnog nosača/vješalice. Horizontalna os označava pomak dok vertikalna os predstavlja opterećenje. Krivulja ostaje približno vodoravna preko punog radnog hoda, pokazujući da potporna sila ostaje u biti konstantna kada se cijev savija zbog toplinskog širenja i skupljanja.

Ovim tipskim ispitivanjem provjerava se postojanost opterećenja, stabilnost punog hoda i radna pouzdanost konstantnih opružnih jedinica. Sve proizvodne jedinice podliježu kalibraciji opterećenja prije otpreme, s odstupanjem opterećenja kontroliranim unutar ±6% u skladu s ANSI/MSS‑SP‑58‑2018 i NB/T47038‑2013.

Ovi proizvodi su primjenjivi na industrijske cjevovodne sustave s velikim toplinskim pomakom, uključujući glavne cjevovode pare i druge visokotemperaturne i visokotlačne cjevovode.

Tumačenje standarda MSS SP-58

MSS SP-58 je američka nacionalna norma za cijevne vješalice i nosače, a također i autoritativna norma široko prihvaćena u međunarodnoj inženjerskoj zajednici, koju je formuliralo Društvo za standardizaciju proizvođača industrije ventila i fitinga.

Osnovni zahtjevi standarda:

▶  Određuje zahtjeve dizajna, proizvodnje i ispitivanja za opružne nosače i vješalice konstantne sile

▶  Pojašnjava tehničke pokazatelje kao što su postojanost opterećenja, materijali, pregled i označavanje

▶  Podržava standard za specifikacije cjevovoda serije API i ASME B31

▶  Obavezan je uvjet za međunarodne EPC projekte, projekte financirane iz inozemstva i izvozne projekte

MSS SP-58 Constant Spring Hanger u potpunosti ispunjava sve tehničke zahtjeve ove norme i može se izravno koristiti za inženjerske projekte prema američkom standardnom sustavu.

Tehnička usporedba: američki standard naspram kineskog nacionalnog standarda

Stavka za usporedbu	MSS SP-58 (američki standard)	NB/T 47038 (kineski nacionalni standard)
Konstantnost opterećenja	≤±5%	≤±6%
Materijalni zahtjevi	AISI standardni čelik, potrebna sljedivost materijala	GB standardni čelik
Zahtjevi za zavarivanje	AWS D1.1 Kvalifikacija postupka zavarivanja	JB/T 4709
Inspekcijski zahtjevi	100% ispitivanje magnetskih čestica + ispitivanje opterećenja	Inspekcija uzorkovanja
Zahtjevi za označavanje	Trajno utiskivanje čelika	Označavanje natpisne pločice
Zahtjevi za dokumente	Izvješće o ispitivanju materijala MTR + Plan ispitivanja inspekcije ITP	Potvrda o tvorničkoj kvalifikaciji
Zahtjevi za premazivanje	SSPC standard premaza	Domaći standard premaza
Mjerna jedinica	Uglavnom carski (lb, inč)	Metrički (kN, mm)
Proljetna serija	MSS standardni sustav numeriranja	Domaća standardna numeracija

Vješalica s konstantnom oprugom MSS SP-58 viša je od domaćih standarda u pogledu postojanosti, sljedivosti materijala i zahtjeva za inspekciju, ispunjavajući stroge zahtjeve međunarodnih projekata.

Tehničke specifikacije proizvoda

Tablica specifikacija vješalice sa stalnom oprugom	Primjer
Model / serija	PH, LH, CA, CS, TH
Kapacitet opterećenja (radni)	0,1 kN - 500 kN
Ukupno putovanje	50 mm, 100 mm, 200 mm, 400 mm
Pravo putovanje	Do 600 mm
Odstupanje opterećenja (tolerancija)	±5% (standardno) / ±3% (visoka prec.)
Položaj ugradnje	Horizontalno / Vertikalno
Završetak kućišta	Vruće pocinčano / epoksi
Radna temp.	-20°C do +80°C (ambijentalna)
Materijal zavojnice opruge	60Si2Mn / 50CrVA
Raspon podešavanja opterećenja	±10% (podešavanje polja)

Posebni zahtjevi za američke standardne proizvode i naša rješenja

Sljedivost materijala

Svi čelični materijali nabavljaju se od čeličana s američkim standardima

Svaka čelična ploča i okrugla šipka imaju jedinstveni toplinski broj

Osigurajte potpuno izvješće o ispitivanju materijala (MTR)

100% sljedivi kemijski sastav i mehanička svojstva materijala

Kontrola procesa zavarivanja

Provedite specifikaciju postupka zavarivanja/zapis o kvalifikaciji postupka (WPS/PQR) u skladu s AWS D1.1

Zavarivači rade s certifikatima i prolaze redovite provjere

100% ispitivanje magnetskim česticama (MT) za glavne nosive varove

Zapisi o zavarivanju su u potpunosti arhivirani, mogu se pratiti do zavarivača i datuma

Stroga tvornička inspekcija

Pripremite plan ispitivanja inspekcije (ITP)

Kupci mogu odrediti bodove zadržavanja (H točke) i točke svjedoka (W točke)

Ispitivanje opterećenja punim hodom za svaki proizvod, s izdanim ispitnim krivuljama

Inspekcijske agencije treće strane (BV, SGS, TÜV) mogu prisustvovati na licu mjesta kao svjedok

Američki standardni sustav premaza

Uklanjanje hrđe pjeskarenjem u skladu sa SSPC-SP10

Epoksidni temeljni premaz bogat cinkom + poliuretanski završni premaz, debljina suhog filma ≥120 μm

Test slanog spreja ≥500 sati, ispunjava zahtjeve morskog okoliša

Dostupno izvješće o ispitivanju premaza

Trajno označavanje

Čelično žigosanje na tijelu proizvoda: model, opterećenje, pomak, toplinski broj, datum proizvodnje

Pločica s nazivom od nehrđajućeg čelika: naziv tvrtke, standardni broj, oznaka inspekcije

Jasno i trajno označavanje, ispunjavanje zahtjeva sljedivosti projekta

Izvoz iskustva u realizaciji projekta

Tijekom proteklih 14 godina, naša vješalica s stalnom oprugom MSS SP-58 uspješno je isporučena u brojne međunarodne projekte:

▶  Jugoistočna Azija: Petrokemijski projekti u Singapuru, Indoneziji, Maleziji

▶  Bliski istok: projekti rafinerija u Saudijskoj Arabiji, UAE, Omanu

▶  Afrika: Projekti elektrana u Južnoj Africi, Egiptu, Alžiru

▶  Južna Amerika: energetski projekti u Brazilu, Argentini

▶  Europa i Amerika: Podrška projektima u Sjedinjenim Državama, Ujedinjenom Kraljevstvu, Njemačkoj

Tipični slučajevi:

▶  Projekt rafinerije od 20 milijuna tona godišnje na Bliskom istoku: Isporučeno je više od 800 kompleta američkih standardnih opružnih nosača i vješalica, koji su prošli inspekciju SGS-a u jednom trenutku

▶  Projekt LNG terminala u jugoistočnoj Aziji: američki standardni niskotemperaturni nosači konstantne sile, prošli inspekciju treće strane BV-a

▶  Projekt afričke elektrane: Proizvedeno u skladu s američkim standardima, uz potpunu ITP i MTR dokumentaciju

Certifikacija kvalitete i sustav dokumenata

Certifikati kvalifikacije

ISO 9001:2015 Certifikacija sustava upravljanja kvalitetom

Licenca za proizvodnju posebne opreme (komponente tlačnog cjevovoda)

Može surađivati ​​s kupcima za PED, CE i druge certifikate

Paket dokumenata za isporuku (standard za američke standardne projekte)

Izvješće o ispitivanju materijala (MTR)

Specifikacija postupka zavarivanja / zapis o kvalifikaciji postupka (WPS/PQR)

Plan ispitivanja inspekcije (ITP)

Ispitna krivulja opterećenje-pomak za svaki proizvod

Izvješće o ispitivanju magnetskih čestica (MT izvješće)

Izvješće o ispitivanju premaza

Potvrda o sukladnosti

Priručnik za instalaciju i rad (kineski i engleski)

Ekskluzivne usluge za izvozne projekte

▶  Standardno spajanje: upoznat s ASME B31.1/B31.3, API-jem i drugim američkim standardnim sustavima, točno razumijevanje tehničkih zahtjeva

▶  Podrška za dokumente: Osigurajte sve tehničke dokumente potrebne za američke standardne projekte, podesive prema predlošcima kupaca

▶  Inspekcijska suradnja: surađujte s klijentima ili inspekcijskim agencijama trećih strana (SGS, BV, TÜV, itd.) za tvorničku inspekciju

▶  Pakiranje i transport: Ambalaža drvene kutije bez fumigacije specifična za izvoz, pogodna za pomorski i zračni transport

▶  Usluga dokumenata: Osigurajte cijeli set izvoznih dokumenata uključujući potvrdu o podrijetlu, potvrdu o inspekciji robe, materijale carinske deklaracije

▶  Tehnička podrška: tehnička podrška na kineskom i engleskom jeziku, suradnja s tehničkim pojašnjenjem projekta EPC

▶  Jamstvo isporuke: Prioritetno planiranje proizvodnje za izvozne projekte kako bi se osigurala isporuka na vrijeme

Vješalica s stalnom oprugom MSS SP-58 pouzdan je izbor za međunarodne inženjerske projekte. Ne samo da nudimo proizvode koji su u skladu s američkim standardima, već također pružamo usluge cjelokupnog procesa od tehničkog pristajanja, pripreme dokumenata, inspekcijske suradnje do izvozne logistike, osiguravajući nesmetanu isporuku vaših izvoznih projekata.

Svaki proizvod je u potpunosti testiran u tvrtki prije otpreme

Prije slanja, svaki proizvod prolazi kroz kompletan interni program testiranja. Ovaj program pokriva dimenzionalni i vizualni pregled, PMI (pozitivna identifikacija materijala), ispitivanje tvrdoće, MT/PT ispitivanje bez razaranja gdje je primjenjivo, ispitivanje opterećenja oprugom s krivuljama opterećenja i pomaka i mjerenje debljine premaza. Tvornička izvješća o ispitivanju (FTR) i izvješća o ispitivanju materijala (MTR) isporučuju se s pošiljkom.

Ovo interno testiranje nije testiranje treće strane koje je akreditirao ILAC

Ako je potrebno testiranje uz pratnju treće strane ili laboratorijsko testiranje, to se može ugovoriti zasebno kao dodatna usluga.

Izborne usluge inspekcije treće strane (navedene zasebno)

1. Ispitivanje materijala

Dostupna je analiza kemijskog sastava, ispitivanje rastezanja, ispitivanje udarom na niske temperature po Charpyju i ispitivanje tvrdoće.

2. NDT zavarivanje

Moguće je osigurati ispitivanje magnetskim česticama (MT), ispitivanje tekućim penetrantima (PT), ultrazvučno ispitivanje (UT) i radiografsko ispitivanje (RT).

3. Ispitivanje izvedbe opružnog opterećenja

Uključene su krivulje opterećenje-pomak.

4. Inspekcija zaštite od korozije vrućim pocinčavanjem / epoksidnim premazom

5. Ispitivanje uz prisustvo svjedoka, nadzor tvornice i inspekcija prije otpreme (PSI)

Što nas čini drugačijima

Uspoređeno s LISEGA međunarodnim sustavom potpore cijevi

Za točnost opterećenja, standarde ispitivanja i dokumentacijske sustave, koristimo međunarodni sustav nosača cijevi LISEGA kao naše mjerilo.

Više od standardnog domaćeg proizvođača

Standardni domaći proizvođač obično isporučuje samo proizvod. Idemo dalje pružajući krivulju opterećenja i pomaka sa svakom opružnom jedinicom. Također pomažemo u organiziranju SGS testiranja treće strane i očevidnih inspekcija te podržavamo preglede dokumenata od strane PE/CPE inženjera za inozemne projekte.
