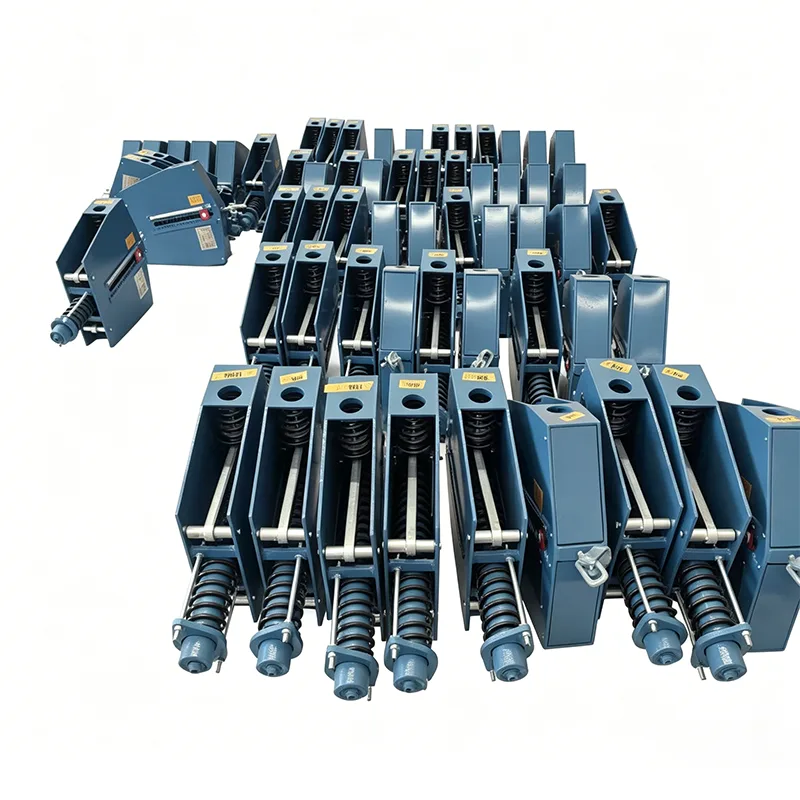

Termoelektrana Stalna opružna vješalica

U složenim cjevovodnim sustavima paro-voda, dimni plin-zrak i ugljeni prah termoelektrana, toplinski pomak cjevovoda uzrokovan drastičnim temperaturnim promjenama je osnovna skrivena opasnost koja prijeti sigurnosti sustava. Potpomognut 14-godišnjim tehničkim usavršavanjem u području potpore cjevovodima, Yangzhou Tianshun Pipeline Technology Co., Ltd. je posebno razvio vješalicu s konstantnom oprugom termoelektrane za radne uvjete toplinske energije. Dizajniran na temelju načela ravnoteže momenta, ovaj proizvod pruža kontinuiranu stalnu potpornu silu kada dođe do vertikalnog toplinskog pomaka u cjevovodima, učinkovito apsorbira i kompenzira naprezanje pomaka, sprječava oštećenje cjevovoda i povezane opreme dodatnim naprezanjem i osigurava dugotrajan siguran rad elektrana.

Krivulja opterećenje-pomak dobivena tipskim ispitivanjem stalnog opružnog nosača/vješalice. Horizontalna os označava pomak dok vertikalna os predstavlja opterećenje. Krivulja ostaje približno vodoravna preko punog radnog hoda, pokazujući da potporna sila ostaje u biti konstantna kada se cijev savija zbog toplinskog širenja i skupljanja.

Ovim tipskim ispitivanjem provjerava se postojanost opterećenja, stabilnost punog hoda i radna pouzdanost konstantnih opružnih jedinica. Sve proizvodne jedinice podliježu kalibraciji opterećenja prije otpreme, s odstupanjem opterećenja kontroliranim unutar ±6% u skladu s ANSI/MSS‑SP‑58‑2018 i NB/T47038‑2013.

Ovi su proizvodi primjenjivi na industrijske cjevovodne sustave s velikim toplinskim pomakom, uključujući cjevovode glavne pare i druge visokotemperaturne i visokotlačne cjevovode.

Tehničke specifikacije proizvoda

Inženjerska primjena i realizacija vrijednosti

Cjevovodni sustavi u termoelektranama imaju izuzetno visoke zahtjeve za pouzdanošću nosivih dijelova. Prilikom projektiranja vješalice sa stalnom oprugom za termoelektranu, u potpunosti smo uzeli u obzir praktične inženjerske nedostatke:

Uklanjanje dodatnog naprezanja: Unutar navedenog raspona opterećenja i pomaka, moment opruge i moment opterećenja uvijek održavaju dinamičku ravnotežu, izbjegavajući deformaciju cjevovoda ili curenje spojeva uzrokovano toplinskim širenjem i hladnim skupljanjem.

Točna postavka u hladnom stanju: Proizvođač izvodi postavku pred kompresiju strogo u skladu s opterećenjem instalacije koje daju korisnici i fiksira indikatorsku ploču na teoretski radni položaj u hladnom stanju pomoću blokova za pozicioniranje, osiguravajući da je opruga privremeno u krutom stanju tijekom ugradnje na licu mjesta i izbjegavajući slučajno naprezanje tijekom izgradnje.

Intuitivno praćenje rada i održavanja: dizajn ploče s indikatorom vanjskog pomaka omogućuje osoblju za rad i održavanje da intuitivno provjeri je li pomak potpore opruge pod radnim opterećenjem u skladu s dizajnom nakon što se cjevovod pusti u normalan rad, olakšavajući preventivno održavanje.

Stroga kontrola kvalitete i specifikacije ugradnje

Kao ključne nosive komponente velike infrastrukture, proizvodi slijede stroge specifikacije za tvorničku isporuku i ugradnju na licu mjesta:

Tvornički mehanizam za zaključavanje: kako bi se spriječilo oštećenje tijekom transporta i instalacije, svaka jedinica je opremljena gornjim i donjim blokovima za pozicioniranje prije isporuke, koji zaključavaju oprugu u položaju opterećenja za montažu.

Provjera prije puštanja u pogon: Nakon završetka čišćenja cjevovoda i hidrostatičkih ispitivanja, blokovi za pozicioniranje moraju se ukloniti prije stavljanja u uporabu.

Dizajn protiv zaglavljivanja: S ciljem rješavanja problema iskrivljenja i zaglavljivanja indikatorske ploče uzrokovanog nagibom opružnog dijela, optimizirali smo proizvodni proces i naglasili da se tijekom ugradnje mora osigurati ravna horizontalna ravnina kako bi se izbjegao kvar radne napetosti opruge zbog nagnutih kutova.

Zašto odabrati vješalicu za stalne opruge tvrtke Tianshun Thermal Power Plant?

Bogato iskustvo u projektima termoelektrane: proizvodi se naširoko koriste u cjevovodima za paru i vodu i sustavima ovjesa kotlovske opreme termoelektrana u zemlji i inozemstvu i izdržali su testove pokretanja i isključivanja više jedinica.

Prilagođena inženjerska podrška: Pružamo tehničke usluge cjelokupnog procesa od izračuna naprezanja u cjevovodu, odabira tipa i usklađivanja do smjernica za instalaciju na licu mjesta, osiguravajući da svaki nosač točno odgovara radnim uvjetima.

Stabilna isporuka opskrbnog lanca: Oslanjajući se na automatizirane proizvodne linije i kompletnu opremu za testiranje u našoj bazi Jiangsu, osiguravamo pravodobnu i visokokvalitetnu isporuku materijala za velike serije termoenergetskih projekata.

Podrška u cijelom životnom ciklusu: uspostavljamo ekskluzivne projektne datoteke i pružamo procjenu stanja i smjernice za zamjenu tijekom održavanja u prekidu rada, smanjujući rizike rada i održavanja elektrana.

Dobijte tehničku podršku sada:

Yangzhou Tianshun Pipeline Technology Co., Ltd. posvećena je pružanju stabilnog i pouzdanog jamstva podrške cjevovoda za globalna termoenergetska poduzeća s vješalicom za termoelektranu visokog standarda!
