Kako klizni nosač predizolirane cijevi može poboljšati toplinsku učinkovitost i pouzdanost cjevovoda

Kao iskusni proizvođač nosača cjevovoda,TianshunpružaPredizolirani klizni nosač cijevirješenja dizajnirana za prilagođavanje toplinskog kretanja uz održavanje kontinuiteta izolacije. Ovi integrirani sklopovi pomažu industrijskim projektima smanjiti toplinske mostove, pojednostaviti instalaciju i poboljšati pouzdanost izoliranih cjevovodnih sustava.

Predizolirani klizni nosač cijevi kombinira nosivu izolaciju s kliznim sučeljem niskog trenja, što omogućuje širenje i skupljanje cjevovoda bez ugrožavanja toplinske zaštite. Za razliku od konvencionalnih nosača koji zahtijevaju rezanje i rekonstrukciju izolacije na licu mjesta, integrirani dizajn pomaže u održavanju kontinuirane izolacijske ovojnice i pouzdanije parne brane. Ovaj članak objašnjava kako ovi nosači rade, koji materijali odgovaraju različitim radnim temperaturama, kako odabrati pravu konfiguraciju i što bi inženjeri trebali uzeti u obzir kada specificiraju podršku za paru, hladnu vodu ili kriogenu uslugu.

Sadržaj

1. Što je klizni nosač predizolirane cijevi?

2. Kako funkcionira klizni i izolacijski sustav?

3. Koje su glavne inženjerske prednosti?

4. Koji su materijali prikladni za različite temperature?

5. Kako odabrati pravi nosač cijevi?

6. Gdje se koriste klizni nosači predizoliranih cijevi?

7. Što bi kupci trebali provjeriti prije naručivanja?

8. Često postavljana pitanja

9. Kako Tianshun može podržati vaš projekt?

1. Što je klizni nosač predizolirane cijevi?

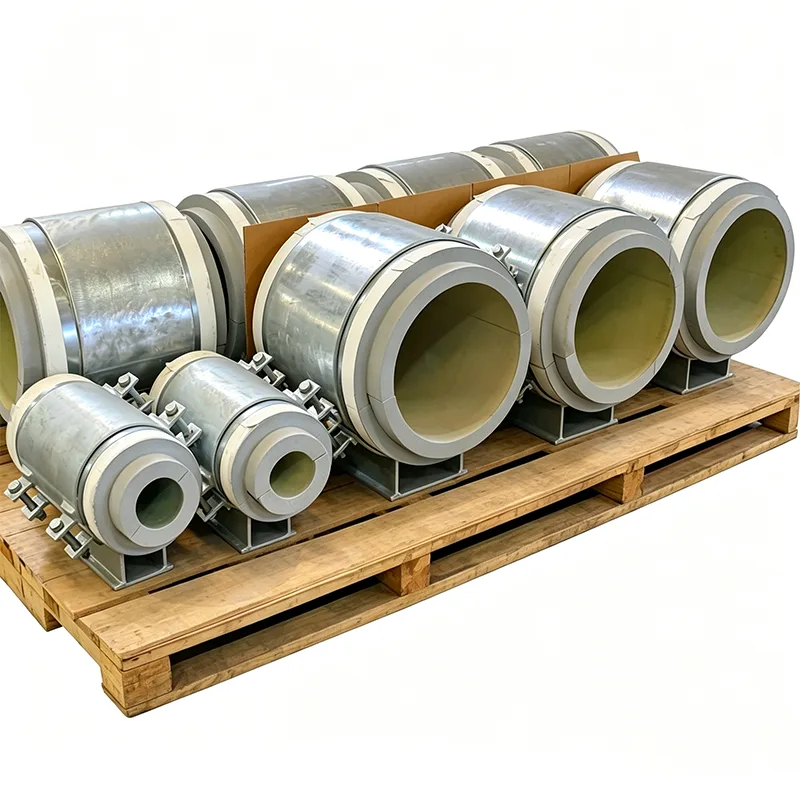

Predizolirani klizni nosač cijevi je projektirana komponenta koja podupire izolirani cjevovod dok istovremeno omogućuje kontrolirano kretanje duž njegove osi. On integrira strukturnu potporu, nosivi izolacijski blok i klizno sučelje u koordinirani sklop.

Industrijski cjevovodi doživljavaju dimenzionalne promjene kako radne temperature rastu i padaju. Parni vodovi se šire tijekom pokretanja, cijevi za hlađenu vodu doživljavaju različite toplinske uvjete od okoline, a kriogeni cjevovodi se značajno skupljaju tijekom rada. Ako sustav potpore sprječava potrebno kretanje, mogu se razviti prekomjerne sile na spojevima cijevi, mlaznicama opreme, sidrima i drugim strukturnim točkama.

Konvencionalni nosači mogu stvoriti još jedan problem: izolacija je često prekinuta na mjestu nosača. Radnici na gradilištu će možda trebati izrezati izolaciju oko metalne cipele i rekonstruirati zaštitnu ovojnicu nakon toga. Loše poravnanje, stisnuta izolacija ili nepotpuno brtvljenje mogu smanjiti toplinsku učinkovitost.

Predizolirani klizni nosač rješava te izazove kombinirajući toplinsku izolaciju i kontrolirano kretanje u jednoj tvornički sastavljenoj jedinici. Dizajn mora biti usklađen s opterećenjem cjevovoda, temperaturom, specifikacijom izolacije i očekivanim pomakom.

2. Kako funkcionira klizni i izolacijski sustav?

Sklop je dizajniran za prijenos opterećenja cijevi na potpornu strukturu, dok klizni mehanizam drži odvojenim od primarne izolacijske funkcije. Svaka komponenta ima specifičnu inženjersku svrhu.

Nosivi izolacijski blok

Čvrsti izolacijski blok podržava opterećenje cijevi dok istovremeno ograničava prijenos topline između cijevi i čelične konstrukcije. Njegov materijal, debljina, tlačna čvrstoća i geometrija moraju odgovarati projektiranoj temperaturi i uvjetima opterećenja. Blok treba provjeriti u odnosu na radna, instalacijska i primjenjiva ispitna opterećenja.

Klizno sučelje s niskim trenjem

Tipična konfiguracija koristi kliznu površinu od poliranog nehrđajućeg čelika u kombinaciji s PTFE ili grafitom impregniranom kliznom podlogom. Točan raspored ovisi o dizajnu. Sučelje omogućuje aksijalno pomicanje dok pomaže u kontroli trenja i rezultirajućih sila koje se prenose na potpornu strukturu.

Potreban klizni hod treba odrediti iz analize naprezanja cjevovoda. Projektanti moraju uzeti u obzir predviđeni pomak, smjer kretanja, koeficijent trenja, reakcije potpore i odgovarajući dodatak za uvjete projekta.

Integrirana parna brana

Za hladne i kriogene usluge, kontrola vlage je posebno važna. Integrirana brtvena prirubnica može osigurati definiranu spojnu točku za susjedni izolacijski plašt i parnu branu. Ispravno brtvljenje na terenu pomaže u ograničavanju prodora vlage, što inače može pogoršati učinkovitost izolacije i povećati rizik od korozije.

Klizno sučelje također treba odgovarajuću zaštitu od građevinskog otpada, vode i drugih onečišćenja. Pojedinosti konačnog zatvaranja i brtvljenja treba potvrditi prema nacrtima koje je odobrio proizvođač.

3. Koje su glavne inženjerske prednosti?

Integracija funkcija izolacije i klizanja može poboljšati dosljednost instalacije i smanjiti uobičajene probleme na mjestima potpore cijevi.

• Kontrolirano toplinsko kretanje:Klizno sučelje prilagođava se određenom aksijalnom pomaku bez potrebe za pomicanjem cijelog sklopa potpore.
• Smanjeni toplinski mostovi:Izolacijski blok odvaja potporne komponente na strani cijevi od potpornog čelika, pomažući u ograničavanju neželjenog prijenosa topline.
• Poboljšani kontinuitet izolacije:Tvornička integracija smanjuje količinu potrebne izmjene izolacije na mjestu podrške.
• Bolja zaštita od vlage:Ispravno projektirana i postavljena parna brana pomaže u sprječavanju prodora vlage u izolaciju za hlađenje.
• Dosljednija instalacija:Tvornički sastavljene komponente smanjuju ovisnost o izradi i poravnavanju na improviziranoj lokaciji.
• Jasniji zahtjevi inspekcije:Definirani materijali, dimenzije, ograničenja putovanja i dokumentacija olakšavaju organizaciju inženjerskih pregleda i provjera ugradnje.

Ove prednosti ovise o ispravnom projektiranju i instalaciji. Klizna potpora ne može kompenzirati pogrešan model naprezanja cijevi, neadekvatnu čvrstoću izolacije, nedovoljan hod ili loše zabrtvljenu parnu branu.

4. Koji su materijali prikladni za različite temperature?

Odabir materijala jedan je od najvažnijih koraka u specifikaciji predizolirane potporne cijevi. Izolacija mora izdržati radnu temperaturu i tlačno opterećenje uz zadržavanje prihvatljivih toplinskih svojstava. Materijali za klizanje također moraju biti kompatibilni s očekivanim opterećenjem, kretanjem, okolišem i zahtjevima održavanja.

Kao što je opisano na stranici proizvoda Tianshun predizolirane klizne potpore za cijevi, opcije materijala mogu pokriti radne uvjete u rasponu od približno -196°C do +650°C, ovisno o odabranoj izolaciji i specifičnom dizajnu. Ove krajnje točke ne treba tumačiti kao univerzalnu ocjenu za svaku konfiguraciju.

Inženjeri bi trebali potvrditi dopuštenu radnu temperaturu, tlačnu čvrstoću na projektiranoj temperaturi, debljinu izolacije, ograničenja kliznog materijala i kompatibilnost svih komponenti prije odobravanja konačne specifikacije.

5. Kako odabrati pravi nosač cijevi?

Odabir nosača samo na temelju nominalnog promjera cijevi može dovesti do skupih revizija dizajna. Pouzdana specifikacija zajedno razmatra mehaničke, toplinske i instalacijske zahtjeve.

Korak 1: Definirajte radne uvjete

Identificirajte normalnu radnu temperaturu, minimalne i maksimalne projektirane temperature, uvjete tlaka i relevantne scenarije pokretanja ili gašenja. Ovi čimbenici utječu na izbor izolacije i očekivano kretanje cjevovoda.

Korak 2: Uspostavite mehaničko opterećenje

Navedite radnu težinu cijevi, težinu tekućine, težinu izolacije i obloge, primjenjiva dinamička opterećenja i relevantna opterećenja hidrotestom. Izolacijski blok mora se provjeriti prema važećem slučaju opterećenja, a ne samo prema normalnoj radnoj težini.

Korak 3: Izračunajte potreban klizni hod

Upotrijebite odobrenu analizu naprezanja cjevovoda kako biste utvrdili očekivano pomicanje na mjestu potpore. Potvrdite smjer vožnje, projektirani pomak, dimenzije kliznog sučelja i potrebni razmak.

Korak 4: Uskladite konfiguraciju izolacije

Navedite vanjski promjer cijevi, izolacijski materijal, debljinu izolacije i zahtjeve za parnu branu. Geometrija nosača trebala bi biti usklađena sa susjednim izolacijskim sustavom i izbjegavati stvaranje praznina ili ranjivih brtvenih prijelaza.

Korak 5: Potvrdite strukturni raspored

Odredite zahtijeva li potpora standardnu ​​kliznu konfiguraciju, bočne ploče za vođenje ili druga ograničenja specifična za projekt. Vođeni oslonci mogu dopustiti aksijalno pomicanje dok ograničavaju bočni pomak, ali mjesta ograničenja moraju biti usklađena s ukupnim projektom naprezanja cjevovoda.

Za širi pregled konfiguracija podrške, pregledajte Tianshunov asortiman nosača za industrijske cijevi i koordinirajte odabranu podršku s potpunim rasporedom podrške projekta.

6. Gdje se koriste klizni nosači predizoliranih cijevi?

Ovi su nosači posebno korisni tamo gdje cjevovod treba i toplinsku zaštitu i kontrolirano kretanje. Uobičajene primjene uključuju:

• Proizvodnja električne energije:Sustavi pare i kondenzata izloženi opetovanim promjenama temperature.
• Daljinsko hlađenje:Mreže za hlađenu vodu gdje je potrebno kontrolirati toplinske mostove i kondenzaciju.
• LNG i kriogena postrojenja:Niskotemperaturni sustavi cjevovoda koji zahtijevaju odgovarajuću izolaciju i dopuštenja za pomicanje.
• Kemijska obrada:Procesne linije koje prenose tople ili hladne tekućine pod definiranim radnim uvjetima.
• Industrijski nosači cijevi:Duge vodoravne staze gdje se toplinska ekspanzija mora prilagoditi na određenim potpornim točkama.

Razmotrite cjevovod za hladnu vodu instaliran u vlažnoj industrijskoj zgradi. Ako uobičajeni čelični nosač prekine izolaciju, kondenzacija se može razviti oko nosača, potencijalno pridonoseći koroziji i propadanju izolacije. Pravilno odabrani predizolirani klizni nosač može smanjiti ovaj toplinski most, a istovremeno omogućiti pomicanje cijevi kako je projektirano.

Stvarni rezultat ovisi o specifikaciji izolacije, nosivim opterećenjima, uvjetima okoline, kvaliteti ugradnje i kontinuitetu kompletnog sustava parne brane.

7. Što bi kupci trebali provjeriti prije naručivanja?

Za projektne timove za nabavu, potpuni tehnički upit pomaže proizvođačima da pripreme točniju ponudu i smanjuje rizik od nedostataka u specifikacijama.

Pripremite sljedeće podatke prije nego što zatražite ponudu:

• Vanjski promjer cijevi, nazivna veličina i materijal cijevi.
• Radna temperatura, minimalna projektirana temperatura i maksimalna projektirana temperatura.
• Izolacijski materijal, debljina i potrebna toplinska svojstva.
• Radna, povremena i hidrotestna opterećenja, gdje je primjenjivo.
• Potreban aksijalni hod i svi zahtjevi za bočno vođenje.
• Dimenzije temeljne ploče, detalji montaže i raspoloživi prostor za ugradnju.
• Zaštita od korozije, uvjeti okoline i zahtjevi materijala specifični za projekt.
• Potreban opseg inspekcije, certifikati materijala, izvješća o dimenzijama i dokumentacija o ispitivanju.

Zamolite proizvođača da potvrdi konstrukcijske pretpostavke, dopuštena opterećenja, izolacijska svojstva, klizni hod i pojedinosti o sučelju. Gdje je potrebno, organizirajte inspekciju treće strane ili ispitivanje uz svjedoke kao zasebno definiranu projektnu uslugu.

Tvornička inspekcija i dokumentacija mogu poboljšati sljedivost, ali kupci bi trebali razlikovati interne provjere kvalitete od testiranja koje provodi neovisno akreditirana treća strana. Prije početka proizvodnje potrebno je dogovoriti opseg inspekcije.

8. Često postavljana pitanja

P1: Koja je glavna razlika između standardne cijevne papuče i predizolirane cijevne klizne potpore?

Standardna cijevna papuča primarno podupire cjevovod i može zahtijevati rezanje i rekonstrukciju izolacije oko njega. Predizolirani klizni nosač cijevi integrira nosivi izolacijski blok i klizno sučelje, pomažući u očuvanju toplinske izolacije dok se prilagođava određenim pokretima.

P2: Koje temperaturno područje može podnijeti klizna potpora za predizolirane cijevi?

Radni raspon ovisi o izolacijskom materijalu i cjelokupnoj konstrukciji sklopa. Tianshun navodi opcije u rasponu od približno -196°C za odgovarajuće kriogene konfiguracije do +650°C za odgovarajuću visokotemperaturnu izolaciju. Stvarni dopušteni raspon mora biti potvrđen za odabrane materijale, opterećenja i radne uvjete.

P3: Kako se određuje potreban klizni hod?

Potreban hod utvrđuje se analizom naprezanja u cjevovodu, uzimajući u obzir toplinsko širenje ili skupljanje, mjesto potpore, smjer kretanja i relevantne scenarije rada. Klizna površina mora osigurati dovoljan hod bez dosezanja svojih mehaničkih granica.

P4: Može li klizni nosač predizolirane cijevi također ograničiti bočno pomicanje?

Da. Ploče za vođenje mogu se ugraditi u prikladne konfiguracije kako bi se omogućilo aksijalno pomicanje uz zadržavanje bočnog pomaka. Raspored vodilica i razmaci moraju biti usklađeni s analizom naprezanja cjevovoda i projektom potpore.

P5: Koji dokumenti trebaju pratiti podršku?

Ovisno o dogovorenom opsegu isporuke, dokumentacija može uključivati ​​certifikate o čeličnom materijalu, tablice podataka o izolacijskom materijalu, informacije o ispitivanju kliznog trenja, izvješća o inspekciji dimenzija i relevantne zapise o inspekciji tvornice. Potvrdite potrebne standarde, sljedivost i sve zahtjeve za testiranje treće strane u kupovnoj specifikaciji.

9. Kako Tianshun može podržati vaš projekt?

Pouzdan predizolirani klizni nosač cijevi mora uravnotežiti strukturno opterećenje, toplinsku izolaciju, klizne karakteristike i zaštitu od vlage. Tretiranje ovih zahtjeva kao jednog koordiniranog dizajna pomaže smanjiti nesigurnost instalacije i podupire dugoročnu pouzdanost cjevovoda.

Tianshun proizvodi potporne proizvode za cjevovode u svom pogonu u Yangzhou od 2012. i isporučuje rješenja za industrijske primjene cjevovoda, uključujući paru, hlađenu vodu i kriogene usluge. Pregledom dimenzija cijevi, zahtjeva za izolaciju, projektiranih opterećenja i podataka o kretanju, inženjerski tim može pomoći u identificiranju odgovarajuće konfiguracije potpore i razjasniti dokumentaciju potrebnu za vaš projekt.

Ako nabavljate prilagođeniPredizolirani klizni nosač cijeviza novu instalaciju ili nadogradnju postojećeg cjevovoda, pripremite raspored potpore cijevi, specifikacije izolacije i podatke analize naprezanja prije nego što zatražite ponudu. Posjetite stranicu proizvoda Tianshun kako biste pregledali dostupni pristup dizajnu ikontaktirajte naskako bismo razgovarali o vašim tehničkim zahtjevima, mogućnostima materijala, opsegu inspekcije i potrebama isporuke projekta.
