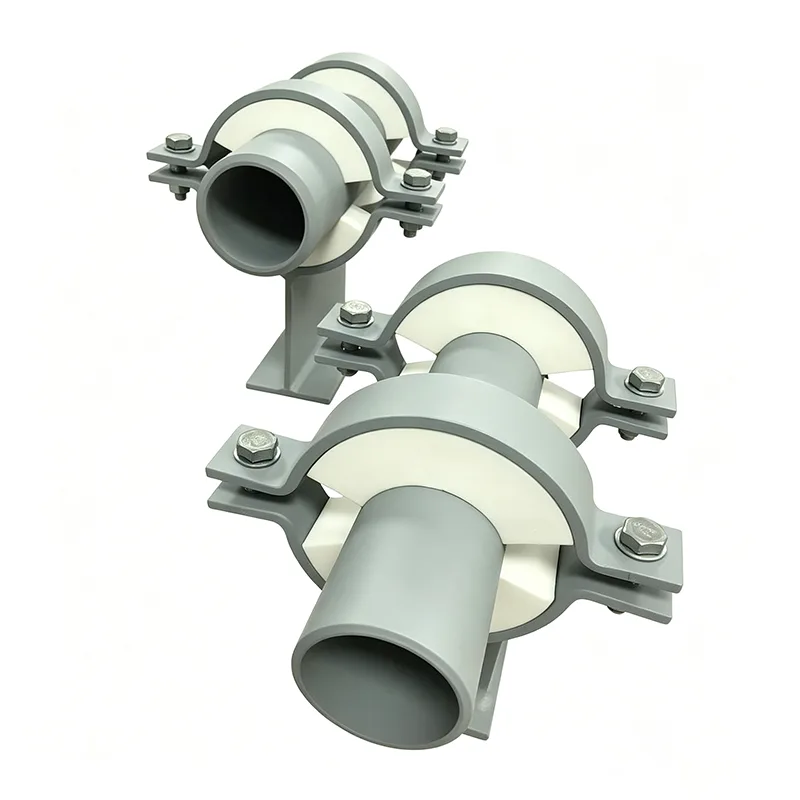

Nosači izoliranih cijevi

Ovo je posebno dizajnirana potpora za izolirane cjevovode, projektirana za držanje izolacije izrađene od precizno strojno obrađenog i lijevanog PTFE-a. Trenutno postoji velika potražnja za ovim proizvodom na ruskom tržištu. U Kini kvaliteta PTFE proizvoda značajno varira, što otežava međunarodnim trgovcima nabavu visokokvalitetnih proizvoda. Naša tvrtka koristi vrhunske materijale i proizvodi nosače u rasponu veličina od DN20 do DN1200.

Neizolirani nosač na inače dobro izoliranoj cijevi predstavlja rupu u sustavu. Na cijevi ohlađene vode kaplje kondenzat. Na parovodu zrači toplinom. Na kriogenskoj cijevi izvlači vlagu iz zraka i zamrzava je u čvrstom stanju. Svrha izoliranog nosača cijevi je zatvoriti taj jaz — nositi težinu cijevi, sadržaja i izolacije bez stvaranja toplinskog kratkog spoja između cijevi i strukture.

Yangzhou Tianshun dizajnira i proizvodi izolirane nosače cijevi od 2012. za mreže daljinskog hlađenja, industrijske parne sustave, LNG terminale i pogone za preradu hrane diljem svijeta. Svaki nosač izrađujemo kao jedan sklop testiran na opterećenje s potpuno integriranim izolacijskim blokom, tako da ne morate proizvoditi toplinski prekid na licu mjesta.

Kako radi toplinski prekid

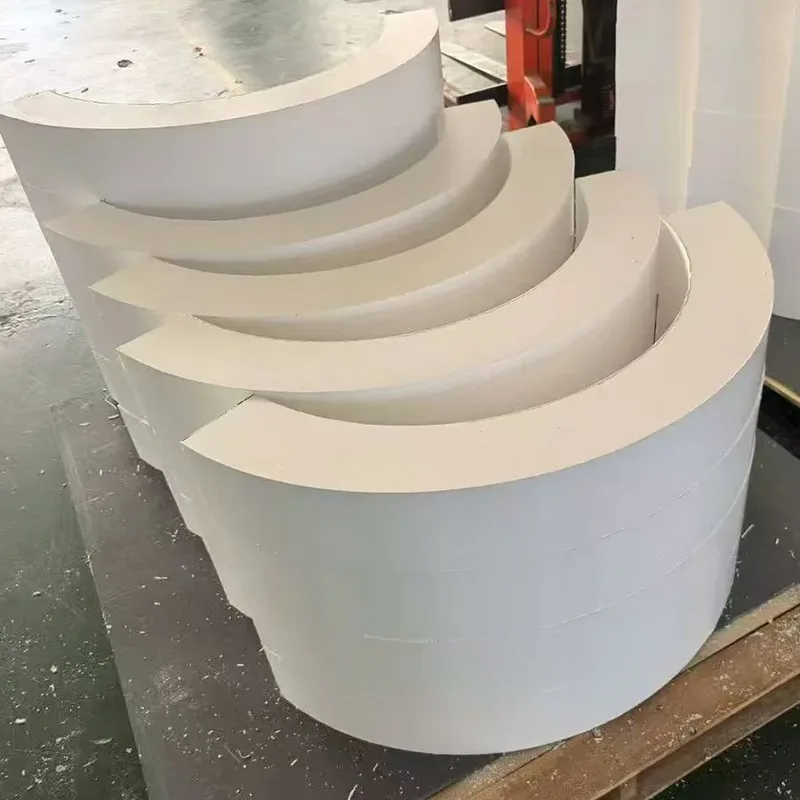

U standardnoj cijevnoj papučici, metalno sedlo leži izravno na metalnoj osnovnoj ploči. Toplina ili hladnoća prolaze ravno. U izoliranom nosaču, kruti izolacijski blok nalazi se između dva metalna dijela. Opterećenje cijevi putuje od sedla do izolacije, a od izolacije do temeljne ploče. Sedlo ni u jednom trenutku ne dodiruje osnovnu ploču. Blok je strojno obrađen kako bi odgovarao promjeru cijevi na jednoj strani i čeličnoj bazi na drugoj, dajući puni kontakt i bez točkastih opterećenja.

Materijal bloka odabran je tako da ostane čvrst na projektiranoj temperaturi. Poliizocijanurat visoke gustoće (PIR) radi za vodove za hlađenu vodu i glikol. Celularno staklo podnosi kriogenu upotrebu do -196°C i nudi gotovo nultu propusnost vodene pare. Kalcijev silikat podiže paru i cijevi vrućeg ulja do 650°C. Tlačna čvrstoća bloka provjerava se prema punom hidrotestnom opterećenju — ne samo radnoj težini — tako da se neće zgnječiti tijekom puštanja u pogon.

Parna brana koja se ne zaustavlja na nosaču

Na hladnim cijevima, ulazak vlage je najveća dugoročna prijetnja. Vodena para koja prodire kroz izolaciju na kraju će se kondenzirati, smrznuti ili nagrizati površinu cijevi. Naši izolirani nosači izgrađeni su s kontinuiranim metalnim brtvenim prstenom oko izolacijskog bloka. Osoblje radilišta postavlja izolacijski omotač cijevi do ovog prstena i brtvi ga ljepilom ili trakom. Bez razmaka. Nema ručno rezanog flastera. Samo čista, provjerljiva parna brtva koja ostaje nepropusna.

Kada cijev treba kliziti, izolacija ostaje na mjestu

Mnogi izolirani vodovi šire se i skupljaju s temperaturom. Fiksni oslonac bi se borio protiv tog kretanja. Kliznu površinu s malim trenjem integriramo izravno u potporni sklop. Polirani lim od nehrđajućeg čelika pričvršćen je na donju stranu izolacijskog bloka (ili na ploču za raspodjelu opterećenja ispod njega). PTFE ili grafitom impregnirana podloga je zalijepljena na vrh osnovne ploče. Dvije površine klize jedna prema drugoj s koeficijentom trenja koji je dovoljno nizak da je vlastite toplinske sile cijevi mogu nadvladati. Cijelo klizno sučelje zatvoreno je unutar potpornog tijela, zaštićeno od prašine, pijeska i vode, tako da se može slobodno kretati tijekom životnog vijeka sustava.

Izrađeno da odgovara vašim specifikacijama cijevi, a ne katalog

Ne biramo izolirani nosač s police. Svaka je narudžba konfigurirana prema vašem:

Veličina cijevi i debljina stijenke

Materijal i debljina izolacije

Radne i proračunske temperature

Potporna opterećenja (vlastita težina, hidrotest, povremeno)

Zahtjevi za kretanje (aksijalni klizač, fiksno sidro, bočna vodilica)

Izloženost okoliša (unutarnja, vanjska, obalna, ispiranje, požarna zona)

Čelične komponente su standardno vruće pocinčani ugljični čelik, s nehrđajućim čelikom (304L, 316L) dostupnim za korozivne ili higijenske primjene. Sva zavarivanja konstrukcija izvode kvalificirani zavarivači prema certificiranim postupcima.

Primjene u svim sektorima

Hlađena voda i daljinsko hlađenje: Nema kondenzacije, nema kapanja, nema CUI.

Para i vruća voda: minimalan gubitak topline, sigurne temperature dodira i klizne ploče koje se prilagođavaju ekspanziji.

Kriogeni i LNG: Izolacijski blokovi od staničnog stakla, tijela od nehrđajućeg čelika i hladne cipele koje sprječavaju led na strukturi.

Prehrambena i farmaceutska industrija: nehrđajući čelik, higijenski završni slojevi, inkapsulirana izolacija i potpuna kompatibilnost s vodom za pranje.

Nafta i plin: kiseli servisni materijali, opcije otporne na vatru i paronepropusni dizajni za obalna i pučinska okruženja.

Dokumentacija koja podupire svaku narudžbu

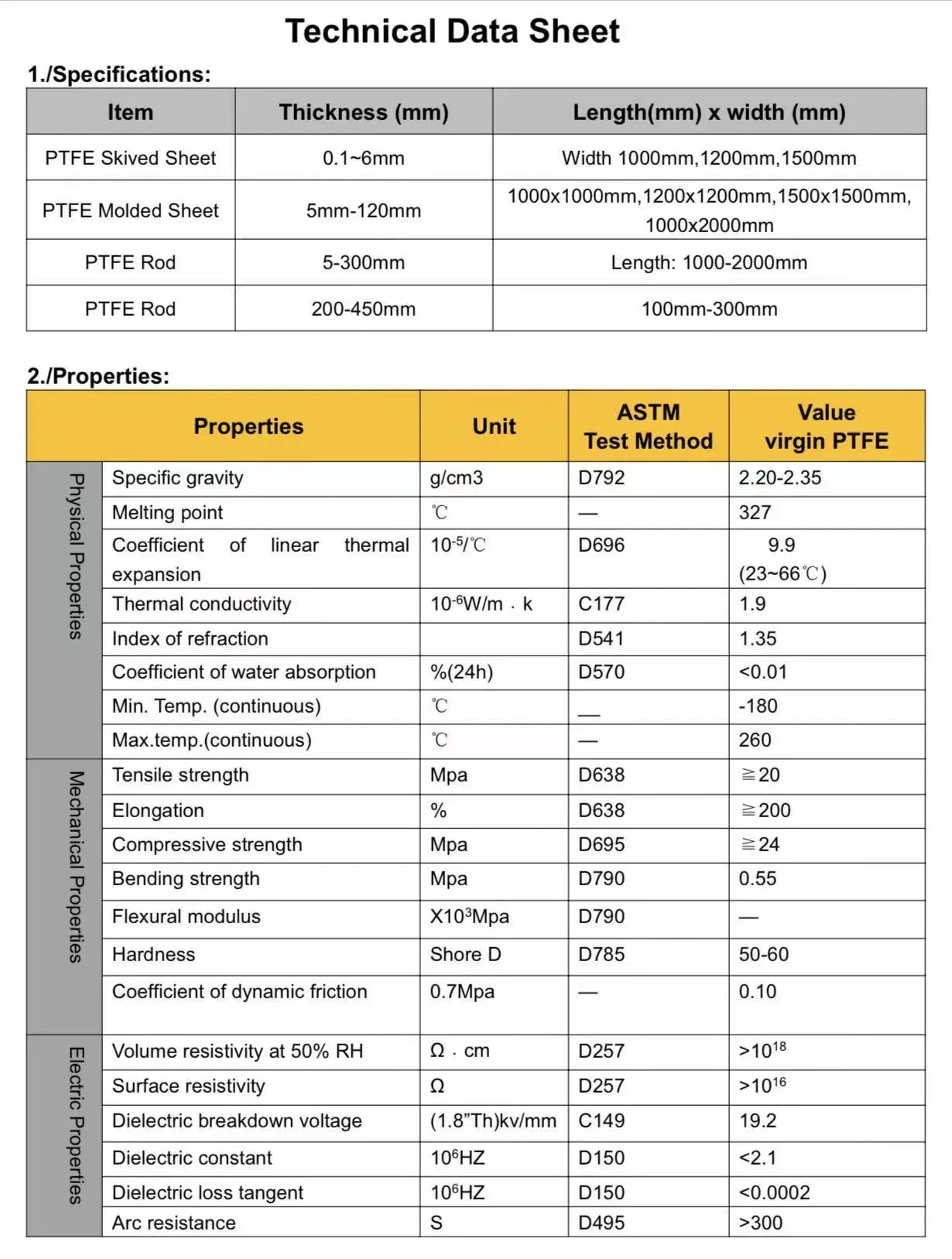

Svaka pošiljka uključuje certifikate o materijalu EN 10204 tipa 3.1, tablice podataka o izolaciji s vrijednostima tlačne čvrstoće i toplinske vodljivosti, izvješća o pregledu dimenzija i certifikate o ispitivanju opterećenja kada je potrebno. Za projekte nafte i plina, možemo osigurati HIC izvješća o ispitivanju i NACE dokumentaciju o usklađenosti. Za aplikacije u prehrambenoj industriji, izvješća o završnoj obradi površine i deklaracije materijala su standardni.

FAQ

P: Možete li uskladiti bilo koju vrstu i debljinu izolacije?

O: Da. Obrađujemo izolacijski blok prema vašem točnom vanjskom promjeru cijevi i debljini izolacije te odabiremo materijal bloka za vašu radnu temperaturu.

P: Isporučujete li kompletnu jedinicu uključujući kliznu ploču ako je potrebno pomicanje?

O: Da. Možemo integrirati PTFE ili grafitnu kliznu ploču u podnožje, sve zatvoreno unutar potpornog tijela.

P: Kako spriječiti da se izolacijski blok smoči?

O: Blok je potpuno zatvoren u čelično potporno tijelo, a mi nudimo metalni brtveni prsten za kontinuiranu vezu parne brane s izolacijom cijevi.

P: Što ako je moja cijev od nehrđajućeg čelika ili zahtijeva higijenske uvjete?

O: Cijeli nosač izrađujemo od nehrđajućeg čelika 304L ili 316L s dekapiranim i pasiviziranim površinama, prikladnim za pranje i okruženja u prehrambenoj industriji.

P: Mogu li dobiti protupožarnu verziju?

O: Da. Možemo ugraditi pasivne materijale za zaštitu od požara koji su ocijenjeni za izlaganje celulozi ili mlaznoj vatri, održavajući nosivost tijekom potrebnog razdoblja.

Izolirani nosač cijevi mala je komponenta u velikom projektu, ali neuspješni - zgnječena izolacija, podijeljena parna brana, zahvaćena klizna ploča - može izazvati neplanirano gašenje. Ovu podršku izrađujemo više od desetljeća, isporučujemo u više od 45 zemalja, a više od 70% našeg poslovanja dolazi od stalnih kupaca. Taj zapis postoji jer svaku potporu tretiramo kao projektirani sklop, a ne kao dio zalihe. Pošaljite nam svoj raspored cijevi i specifikacije izolacije. Dimenzioniranu ponudu i čvrstu cijenu vraćamo u roku od jednog dana.
