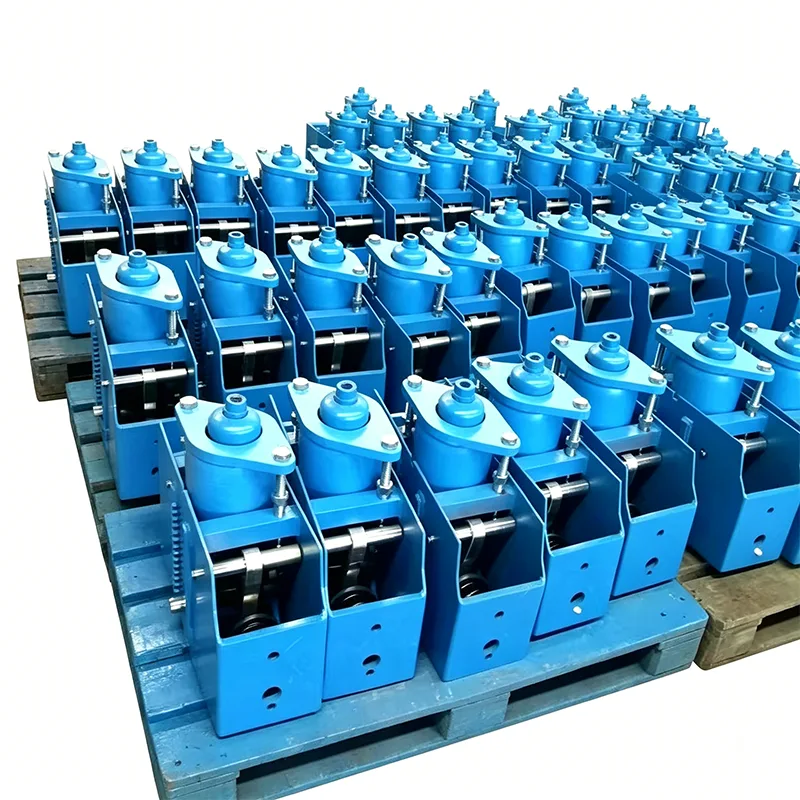

Stojeći stalni opružni oslonac

Yangzhou Tianshun Pipeline Technology Co., Ltd., osnovan 2012. godine, fokusiran je na proizvodnju potpornih proizvoda za cjevovode 14 godina, s proizvodima koji opslužuju više od 40 zemalja diljem svijeta. Standing Constant Spring Support je proizvod posebno dizajniran za radne uvjete u kojima nema prostora za podizanje iznad cjevovoda i potrebna je donja potpora. Postavlja se na čelične grede, betonske temelje ili potporne platforme kroz bazu, pružajući stalnu silu potpore prema gore za cjevovode i savršeno rješavajući problem kompenzacije pomaka cjevovoda u scenarijima ograničenog prostora.

Krivulja opterećenje-pomak dobivena tipskim ispitivanjem stalnog opružnog nosača/vješalice. Horizontalna os označava pomak dok vertikalna os predstavlja opterećenje. Krivulja ostaje približno vodoravna preko punog radnog hoda, pokazujući da potporna sila ostaje u biti konstantna kada se cijev savija zbog toplinskog širenja i skupljanja.

Ovim tipskim ispitivanjem provjerava se postojanost opterećenja, stabilnost punog hoda i radna pouzdanost konstantnih opružnih jedinica. Sve proizvodne jedinice podliježu kalibraciji opterećenja prije otpreme, s odstupanjem opterećenja kontroliranim unutar ±6% u skladu s ANSI/MSS‑SP‑58‑2018 i NB/T47038‑2013.

Ovi proizvodi su primjenjivi na industrijske cjevovodne sustave s velikim toplinskim pomakom, uključujući glavne cjevovode pare i druge visokotemperaturne i visokotlačne cjevovode.

Zašto odabrati stojeći tip? Rješenje za prostorno ograničene scenarije

U praktičnom inženjeringu, mnogi cjevovodi ne mogu usvojiti rješenja gornjeg ovjesa i moraju koristiti donju potporu:

▶  Cjevovodi donjeg sloja u galerijama cijevi: nema dostupnih greda čelične konstrukcije za ovjes iznad cjevovoda najnižeg sloja

▶  Cjevovodi na vrhu opreme: Cjevovodi postavljeni izravno iznad opreme, bez točaka dizanja iznad

▶  Cjevovodi u betonskim kanalima: Cjevovodi u kanalima za cijevi s uskim gornjim prostorom

▶  Cjevovodi velikog promjera: cjevovodi iznad DN800, preduge ovjesne šipke skloni su nestabilnosti

▶  Cjevovodi osjetljivi na vibracije: ulazni i izlazni cjevovodi pumpe, donja potpora ima bolju stabilnost od ovjesa

▶  Projekti rekonstrukcije: Postojeće čelične konstrukcije ne mogu dodati nove točke podizanja, dostupna je samo potpora temelja

U ovim scenarijima, stojeća postojana opružna potpora jedino je izvedivo rješenje potpore stalnom snagom.

Tehničke specifikacije proizvoda

Tablica specifikacija vješalice sa stalnom oprugom	Primjer
Model / serija	PH, LH, CA, CS, TH
Kapacitet opterećenja (radni)	0,1 kN - 500 kN
Ukupno putovanje	50 mm, 100 mm, 200 mm, 400 mm
Pravo putovanje	Do 600 mm
Odstupanje opterećenja (tolerancija)	±5% (standardno) / ±3% (visoka prec.)
Položaj ugradnje	Horizontalno / Vertikalno
Završetak kućišta	Vruće pocinčano / epoksi
Radna temp.	-20°C do +80°C (ambijentalna)
Materijal zavojnice opruge	60Si2Mn / 50CrVA
Raspon podešavanja opterećenja	±10% (podešavanje polja)

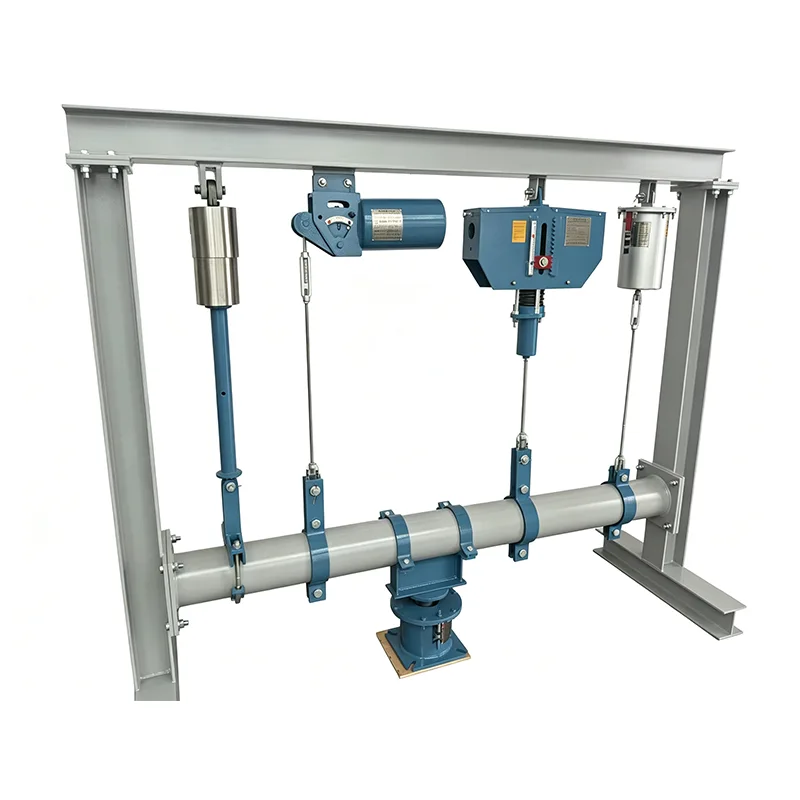

Sveobuhvatna usporedba: stojeći tip u odnosu na ovjesni tip

Dimenzija usporedbe	Stojeći stalni opružni oslonac	Vrsta ovjesa Opružna vješalica konstantne sile
Način ugradnje	Ukorjenjivanje s dna, podrška prema gore	Gornje ukorjenjivanje, ovjes prema dolje
Potreban prostor	Zahtijeva donju potpornu platformu	Zahtijeva gredu gornje čelične konstrukcije
Ukupna visina	Nisko (300-600 mm)	Visoko (800-1500 mm uključujući šipku za ovjes)
Bočna stabilnost	Dobra, široka baza, anti-lateralni pomak	Prosječna, dugačka suspenzijska šipka sklona ljuljanju
Antivibracijska izvedba	Izvrsna, izravna podrška bez podrhtavanja	Prosječna, ovjesna šipka sklona rezonanciji
Poteškoće s instalacijom	Jednostavno, izravno mjesto i razina	Kompleksan, zahtijeva rad na velikoj visini za podešavanje ovjesne šipke
Dostupnost održavanja	Dobro, radi na zemlji ili platformi	Loše, zahtijeva rad na velikoj nadmorskoj visini
Prijenos opterećenja	Izravno se prenosi na donju strukturu	Prenosi se kroz ovjesnu šipku i čeličnu konstrukciju
Primjenjivi promjer cijevi	Svi promjeri cijevi, posebno pogodni za velike promjere	Mali i srednji promjeri, predugačka šipka za velike promjere
Primjenjivi smjer pomaka	Uglavnom pomak prema gore	Uglavnom pomak prema dolje

Struktura proizvoda i osnovne značajke

Stojeća konstantna opružna potpora ima okomitu kutijastu strukturu, koja se uglavnom sastoji od sljedećih dijelova:

Osnovna ploča: široka donja ploča za raspršivanje tereta i osiguranje stabilnosti

Opružna kutija: Ugrađeni opružni mehanizam konstantne sile, okomito postavljen

Potporna gornja ploča: povezana s nosačem cijevi cjevovoda, visina se može fino podesiti

Indikator pomaka: Vizualiziran sa strane radi lakšeg promatranja

Uređaj za zaključavanje: blokira oprugu tijekom transporta i postavljanja

Osnovne značajke

Dizajn ultra niske visine

Vertikalni raspored opruga, ukupna visina 40% niža od tipa ovjesa iste specifikacije

Prikladno za prostore s ograničenom visinom poda kao što su kanali za cijevi i prostorije za opremu

Kraće specifikacije prilagodljive posebnim radnim uvjetima

Izvrsna stabilnost

Osnovna površina 3 puta veća od tipa ovjesa, nisko težište

Nije ga lako prevrnuti pod vodoravnim potiskom cjevovoda

Nema problema s njihanjem ovjesne šipke u radnim uvjetima vibracija

Pogodna instalacija i održavanje

Instalacija na tlu, nije potreban rad na velikoj nadmorskoj visini

Postavite izravno na temelj, popravite nakon izravnavanja

Vijak za podešavanje na vrhu, može se koristiti dok stojite na tlu

Nema potrebe za rastavljanjem cjevovoda radi održavanja i zamjene, izravno izvucite opružni sklop

Snažna prilagodljivost pomaku

Posebno pogodan za radne uvjete s toplinskim pomakom cjevovoda prema gore

Također se može prilagoditi pomaku prema dolje, samo postavite obrnuto

Bočni pomak ne utječe na performanse konstantne sile

Tipična analiza scenarija primjene

Scenarij primjene	Karakteristike radnih uvjeta	Zašto odabrati stojeći tip
Cjevovodi donjeg sloja u galerijama cijevi	Najniži sloj cjevovoda, bez čeličnih greda iznad	Može poduprijeti samo prema gore od poda galerije cijevi
Ulazni i izlazni cjevovodi pumpe	Velike vibracije, osjetljiv na potisak	Stabilna donja potpora, smanjuje prijenos vibracija
Cjevovodi na vrhu izmjenjivača topline	Postavljen iznad školjke opreme	Nema točaka dizanja na vrhu opreme, izravna potpora
Cjevovodi u rovovima cijevi	Rovovi za betonske cijevi, uzak prostor	Nedovoljno prostora na vrhu, ovjes nemoguć
Parovodi velikog promjera	Iznad DN800, velika težina	Pretjerano duga ovjesna šipka sklona nestabilnosti
Retrofit projekt cjevovoda	Postojeće čelične konstrukcije ne mogu se bušiti	Iskoristite postojeće betonske temelje za potporu
Kompresorski cjevovodi	Vibracije uzrokovane pulsirajućim protokom	Kruti oslonac + konstantna kompenzacija sile, dobar učinak prigušivanja vibracija

Vodič za instalaciju i puštanje u rad na licu mjesta (temeljen na 14 godina inženjerskog iskustva)

Inspekcija prije ugradnje

1. Provjerite je li model proizvoda u skladu s projektnim crtežima

2. Provjerite je li uređaj za zaključavanje netaknut i je li olabavljen tijekom transporta

3. Provjerite ravnost baze, potrebna je korekcija ako deformacija prelazi 2 mm

Koraci instalacije

1. Niveliranje temelja: Pogreška ravnosti površine temelja potpore ≤2 mm/m

2. Postavljanje i pričvršćivanje: Postavite postojanu postojanu opružnu potporu na mjesto, zavarite ili pričvrstite vijcima bazu na temelj

3. Priključak cjevovoda: spojite nosač cijevi cjevovoda s gornjom pločom nosača, rezervni pomak u hladnom stanju

4. Postavka opterećenja: Podesite gornji vijak prema zahtjevima dizajna, poravnajte indikatorsku ploču s položajem hladnog stanja

5. Otključaj: Uklonite transportne zavrtnje za zaključavanje nakon instalacije

6. Inspekcija i potvrda: potvrdite da se indikator može slobodno kretati bez zaglavljivanja

Rješavanje uobičajenih problema

Problem na licu mjesta	Analiza uzroka	Otopina
Indikator se ne miče	Vijci za zaključavanje nisu uklonjeni	Uklonite sve zavrtnje za zaključavanje
Veliko odstupanje opterećenja	Stvarna težina cjevovoda nije u skladu s projektom	Fino namjestite gornji vijak za podešavanje
Protresanje baze	Neravnomjeran temelj	Dodajte podloške na dno za izravnavanje
Naginjanje gornje ploče	Ekscentricitet cjevovoda	Podesite potporu cijevi za centriranje

Kontrola i provjera kvalitete

Sveobuhvatno interno testiranje provodi se na svakom proizvodu prije otpreme

Prije otpreme, svaki proizvod prolazi kroz kompletan interni proces testiranja. Ovaj proces uključuje dimenzionalni i vizualni pregled, PMI (pozitivna identifikacija materijala), ispitivanje tvrdoće, MT/PT ispitivanje bez razaranja gdje je primjenjivo, ispitivanje opružnog opterećenja s krivuljama opterećenja i pomaka i mjerenje debljine premaza. Isporučuju se izvješća o tvorničkim ispitivanjima (FTR) i izvješća o ispitivanju materijala (MTR).

Pojašnjenje o akreditaciji treće strane

Interno testiranje nije isto što i testiranje treće strane koje je akreditirao ILAC. Ako je potrebno testiranje uz pratnju treće strane ili laboratorijsko testiranje, ono se može pružiti kao zasebna dodatna usluga.

Izborne usluge inspekcije treće strane (navedene zasebno)

1. Ispitivanje materijala

Ova usluga pokriva analizu kemijskog sastava, ispitivanje rastezanja, Charpyjevo ispitivanje niskotemperaturnim udarom i ispitivanje tvrdoće.

2. NDT zavarivanje

Dostupne metode uključuju ispitivanje magnetskim česticama (MT), ispitivanje tekućim penetrantima (PT), ultrazvučno ispitivanje (UT) i radiografsko ispitivanje (RT).

3. Ispitivanje izvedbe opružnog opterećenja

Uključene su krivulje opterećenje-pomak.

4. Inspekcija zaštite od korozije vrućim pocinčavanjem / epoksidnim premazom

5. Ispitivanje uz prisustvo svjedoka, nadzor tvornice i inspekcija prije otpreme (PSI)

Naše istaknute prednosti

Uspoređeno s LISEGA međunarodnim sustavom potpore cijevi

Naša točnost opterećenja proizvoda, standardi ispitivanja i sustavi dokumentacije uspoređeni su s međunarodnim sustavom nosača cijevi LISEGA.

Više od standardnog domaćeg dobavljača

Za razliku od standardnih domaćih proizvođača koji isporučuju samo sam proizvod, uz svaku opružnu jedinicu isporučujemo i krivulju pomaka opterećenja. Također pomažemo u organiziranju SGS testiranja treće strane i očevidnih inspekcija te podržavamo preglede dokumenata od strane PE/CPE inženjera za inozemne projekte.

Servis i podrška

▶  Podrška pri odabiru: Osigurajte potvrdu prostora za ugradnju kako biste potvrdili izvedivost rješenja stojećeg tipa

▶  Prilagođena usluga: Prilagođena posebna visina i posebna veličina baze prema prostoru na licu mjesta

▶  Upute za instalaciju: pružite detaljan priručnik za instalaciju, dostupne su upute na licu mjesta za velike projekte

▶  Ciklus isporuke: 7-10 dana za konvencionalne modele, 15-20 dana za prilagođene proizvode

▶  Jamstvo na kvalitetu: 2-godišnje jamstvo na proizvod, doživotna tehnička podrška

▶  Opskrba rezervnim dijelovima: opružni sklopovi uobičajenih modela na zalihama, isporuka u roku od 48 sati

Standing Constant Spring Support pouzdano je rješenje za potporu cjevovoda s konstantnom snagom u radnim uvjetima s ograničenim prostorom. Tijekom proteklih 14 godina riješili smo problem da se rješenja ovjesa ne mogu implementirati za stotine projekata diljem svijeta, a naši proizvodi rade stabilno i kupci su ih jednoglasno prepoznali.
